В цій статті ми зробимо огляд того, які можливі варіанти з’єднання виробів з дерева. А таких способів безліч, від простого з’єднання встик до найскладнішого з’єднання «ластівчин хвіст». Важливо пам’ятати, що не всі їх можна виконати самостійно, але зайвої нижеизложенная інформація точно не буде.
Надійна зчіпка — запорука міцності і надійності для будь-якої конструкції
Перераховуємо допустимі варіанти
Всі вони відрізняються своєю міцністю та складністю, приміром, корпус шафи збирають фальцевим або стиковим з’єднанням, рідше використовують поєднання «в паз» або «у вус». А ось для виготовлення дверної рами або панелі нагоді майстерність шипового з’єднання.
Нижче перераховані способи з’єднання дерев’яних деталей.
З’єднання деталей «встик»
Стикових сполученням називають закріплення країв. Для цього звичайно використовують кріпильні засоби та клей. Але стикове з’єднання не дуже надійне, тому його слід зміцнювати, що зробити не так вже й складно.

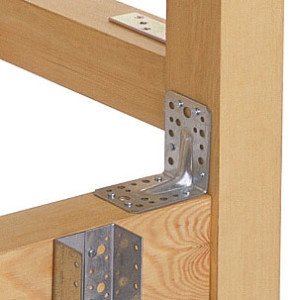

Кріплення «встик» бажано зміцнювати металевим кріпленням: куточками і саморізами
Такий спосіб звичайно застосовують при складанні лицьової рами шафи, де міцність не відіграє важливої ролі, оскільки частині рами надійно прикріплюються до самого шафі. З’єднання дерев’яних конструкцій «встик» зазвичай зміцнюють ламелями або нагелями, які здатні поєднати окремі частини під час склеювання.
Скріплення деталей «вус»
Це поєднання має деякі відмінності від попереднього. При склеюванні поверхні деталі скошуються під кутом 45° по відношенню до осі заготовки з дерева. З’єднання дерев’яних деталей «у вус» також необхідно зміцнювати за допомогою додаткового кріплення.
До відома! Зазвичай такий спосіб об’єднання застосовують в тому випадку, коли необхідно з’єднати два відрізки молдинга в кутку.
Зміцнення з’єднання деталей з деревини
Як вже говорилося вище, зміцнити з’єднання дерев’яних брусів можна за допомогою звичайних дерев’яних нагелів. Нагельні зміцнення звичайно здійснюють за допомогою двох нагелів, вклеєних в один і в інший кінець поперечки, вертикальні стійки, у відповідні гнізда. Існує певна інструкція виконання таких сполук:
Розмічаємо гнізда для нагелів:

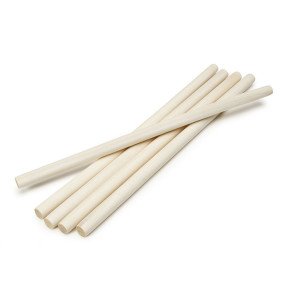

Нагель являє собою дерев’яний шкант різних розмірів (використовується як для меблів, так і для зведення будинків)
- Для того щоб гніздо знаходиться рівно посередині дерев’яної деталі, необхідно використовувати кондуктор для свердління.
- Щоб гніздо вийшло необхідної глибини, необхідно використовувати муфту для стопора.
Рада! Якщо у вас немає стопорної муфти, можна замінити її, надівши на свердло маленький шматочок плівки.
- Необхідно нанести на нагель клей і вставити його в гніздо першої деталі.
- З’єднуємо деталі разом.
- Затискаємо.
- Залишаємо на деякий час, щоб дати клею висохнути.
Зміцнення з’єднання за допомогою ламелей
Якщо порівнювати види з’єднань дерев’яних конструкцій, безумовно, виграє ламельний об’єднання. Нехай ціна таких сполук буде трішки вище, зате з ними дуже легко і зручно працювати.
Ламелі – це спресовану дерево у вигляді сплющених кульок. Гнізда для таких кульок вирізують за допомогою спеціальної ламельної машини. При цьому отвір виходить ідеальної форми. А з-за того, що ламелі трохи коротше, ніж гніздо, поєднання деталей при склеюванні виходить більш точним. Це дуже не зручно.

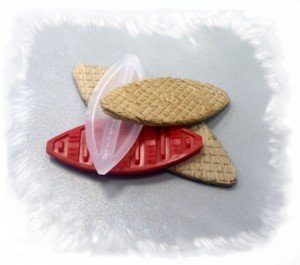

Ламелі можуть бути і пластиковими і металевими
Ламельні скріплення виконуються за наступною інструкцією:
- Відзначаємо місця для гнізд так само, як робили це в нагелевых кріпленнях, з тією лише різницею, що спрощується необхідність перенесення розмітки на кромки.
- Для того щоб ламелі у кромки не проступали на поверхню, заготовка повинна бути досить широкою.
Поширений розмір ламелей:
- 0 ламель (найменші).
- 10 ламель (середні).
- 20 ламель (найбільші).
Вибираємо гнізда:
- На стійкій поверхні для роботи зміцнюємо заготовку.
- Поєднуємо зі зробленими раніше відмітками ламелевую машину.
- Вибираємо гніздо під ламель.
- Під час буріння тримаємо машину в необхідному положенні досить міцно.
- Збираємо та склеюємо деталі з дерева: змащуємо клеєм кромки і гнізда заготовок, що підлягають суміщенням.
Важливо! Не слід наносити клей безпосередньо на ламелі. Висока міцність такого об’єднання викликана тим, що при контакті з клеєм ламелі розбухають і щільно закріплюються у гнізді. Якщо першими змастити ламелі вони навряд чи зможуть поміститися в гніздо.
- Після нанесення клею вставляємо ламелі у відповідні гнізда.
- Затискаємо заготовки один з одним.
- Залишаємо до повного висихання клею.
З’єднання «пази» і «фальцеві»
Способи з’єднання дерев’яних брусів «пази» бувають поперечними і поздовжніми. Відрізняються вони напрямком паза щодо напрямку волокна деревини.

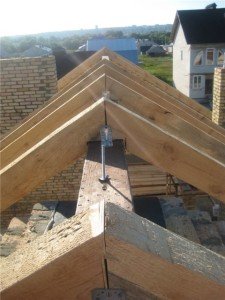

Кріплення «в паз» дозволяє уникнути зміна кута або відхилення рівня у деталей г-подібного з’єднання
Фальц – це уступ прямокутної форми на кромці бруса. Скріплення поперечний використовують звичайно для кріплення поділів або полиці в шафі. А поздовжні застосовуються при суміщенні стандартних власників і роздільників для дерев’яних полиць, а ось стінки шафи найчастіше з’єднують фальцевим способом.
Дерев’яні вузли
На виробництві дерев’яних виробів при складанні конструкцій використовуються дерев’яні вузли з’єднання. Вузлами називають частини конструкції в місці об’єднання декількох деталей.
Кутові з’єднання дерев’яних виробів бувають:
- Торцеві.
Додаткова стяжка у вигляді металевих кутників пластин ніколи не завадить
- Кутові Т-образні.
- Бічні.
- Кутові L-образні.
- Хрестоподібні.
- Кутові ящикові.
Ось так виглядало більшість ящиків, які виготовлялися з натурального дерева
Всього столярні вузли з’єднання дерев’яних конструкцій налічують більше двохсот різноманітних варіантів.
Шипові з’єднання
Існують і такі неймовірно міцні і надійні з’єднання на клею, як «шиповані». Шипові з’єднання дерев’яних вікон, дверних плетінь, блоків меблів є одними з найпопулярніших.
Головним елементом такого об’єднання є безпосередньо шип. Він зводиться з вушком або гніздом: шип–це своєрідний виступ на деталі з дерева, а вушко–це паз на кінці деталі. Природно, що при суміщенні розміри вушка та шпильки повинні ідеально збігатися.
На фото — стандартне скріплення двох деталей за допомогою «ластівчиного хвоста»
Довжина шипа звичайно дорівнює ширині приєднуваної деталі.
В залежності від того, яка товщина в деталі, шипи поділяються на:
- Одинарні.
- Подвійні.
- Потрійні.
Цікаво! Не завжди при складанні дерев’яні деталі мають великі розміри, іноді це просто тонкі смужки або палички. З’єднання дерев’яних паличок пістонами може стати приємною альтернативою клею і нагелям. Особливо, якщо ви майструєте щось своїми руками.
Вибирання паза на дереворізального верстаті
При виборі паза на спеціальному дереворізального верстаті необхідно використовувати направляючу планку. Такий спосіб підійде як не можна краще для довгого поздовжнього паза. Таким чином, вельми зручно робити пази для стандартних власників меблевих полиць.
Таким чином, вельми зручно робити пази для стандартних власників меблевих полиць.
- Як тільки ви змогли встановити глибину різання і відрегулювали планку напрямки, можна сміливо прорізати пази. Так як в цьому випадку будь-поздовжній паз буде знаходитися на однаковій відстані з іншим пазом на краю заготовки.
- На такому станку можна вибрати і поперечний паз, але чим довше деталь, тим важче буде з нею працювати.
- Порядок вибору пазів: пробний пропив і остаточний пропив.
Вибір фальца на дереворізального верстаті
Ця процедура аналогічна вибору пазів, відмінність лише в тому, що доведеться доповнити верстат допоміжної направляючої з дерева. Це необхідно для того, щоб ріжучий диск мав можливість рухатися вздовж неї.

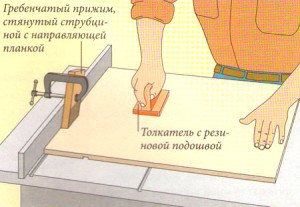

Саморобний пристрій
Оскільки в цьому способі використовується рейка для направлення, це більше підходить для вибирання фальців у довгих крайках деталей.
Тут теж існує певний порядок:
- Виготовлення і подальший монтаж допоміжної дерев’яної направляючої.
- Пропив допоміжний.
Примітка! Краще всього для направляючої в якості матеріалу підійде фанера товщиною 19 мм Допоміжна напрямна повинна чітко відповідати довжині штатної направляючої планки, але при цьому бути вище на 10 сантиметрів.
Обидві напрямні необхідно скріпити шурупами. Потім необхідно встановити ріжучу головку і опустити її трохи нижче поверхні столу, на якому закріплений верстат.
- Установка і чітка регулювання різального металевого диска.
- Вибір фальців.
Висновок
З’єднання дерев’яних елементів вищеописаними образами дозволить продовжити термін служби будівлі, яку ви запланували звести. Виріб, створене подібним чином, володіє підвищеною міцністю, що дуже важливо для багатьох конструкцій. Сподіваємося, що ви почерпнули багато корисної інформації для себе.
У представленому відео у цій статті ви знайдете додаткову інформацію з даної теми.
