Кожен дачник мріє про сучасну теплиці, оснащеної автоматичними системами для підтримки оптимальної атмосфери. Справа в тому, що вирощуються всередині цих конструкцій рослини дуже ніжні, і навіть протяг або перегрів їх може погубити. Саме тому важливо своєчасно відкривати кватирку, якщо на вулиці дуже жарко. В іншому випадку, вирощувані з великою любов’ю саджанці можуть зваритися. Необхідно подумати про печах, освітленні і автоматичному провітрюванні.
Помідори, наприклад, вкрай вимогливі до температурного режиму. При 32 градусах вище нуля їх суцвіття припиняють зав’язуватися в плоди. При підвищенні температури до +40 гинуть практично всі тепличні рослини. Ми не говоримо про згубні грибках, які люблять вологість і застояне гаряче повітря, який буває там, де є піч.
Таким чином, у спекотні літні дні відкривається кватирка теплиці стає невід’ємною частиною конструкції. Через невелике віконце всередину надходять свіжі потоки повітря і охолоджують простір.
Зміст статті:
Різновиди конструкцій провітрювання
У даній статті ми розглянемо основні види існуючих систем провітрювання садових і городніх теплиць.
Електричні автомати

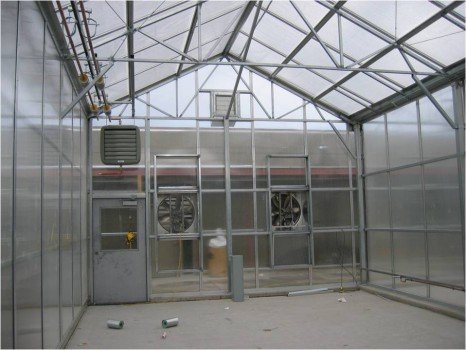

Електрична автоматика для провітрювання має в своєму складі вентилятор і термореле. Реле відповідає за включення вентилятора при підвищенні температури до певної точки. Основною перевагою таких систем є висока чутливість і зручність регулювання, а також практично необмежена потужність. Системи займають небагато місце і можуть розташовуватися практично в будь-якій частині теплиці. Алгоритм їх дії може бути будь-яким, який ви побажаєте.
Електричні системи провітрювання теплиці, створені своїми руками, дуже надійні, а їх робота залежить від безперебійності електричної енергії. Наприклад, відключення світла на лічені години у спекотний день може позбавити врожаю на цілий рік. Саме з цієї причини краще завчасно подбати про резервній системі живлення на базі акумулятора, заряжающегося від сонця. Так у вашому будиночку для рослин завжди буде освітлення, а печі будуть працювати безупинно.
Гідравлічні системи
До переваг гідравлічних автоматів можна віднести автономність і вражаючу надійність системи. Проста конструкція, висока потужність і довговічність – ось головні властиві риси. Гідравлічні системи складаються з важелів і датчиків, які з’єднані з фрамугою.
Принцип дії гідравлічної системи, зібраної власноруч, елементарний: при зміні маси одного плеча важеля всі коромисло нахиляється в іншу сторону і викликає відкривання фрамуги. Коли повітря досить охолоджується, процес відбувається у зворотному порядку. Всі важелі працюють з двома ємностями, з’єднаними один з одним за типом сполучених посудин через один тонкий гнучкий шланг. Розташована в теплиці герметична ємність і містить достатньо повітря – це своєрідний термометр.
Знаходиться зовні ємність виступає в ролі гирі на фрамузі. Таким чином, коли повітря всередині ємності нагрівається від повітря в тепличної конструкції, частина рідини видавлюється в другу ємність. Вона, в свою чергу, відкриває фрамугу, забезпечуючи автопроветривание. При охолодженні повітря в теплиці всередині ємності пари знову стискаються і ємність всмоктує воду назад. Зовнішній бачок полегшується і пружина повертається. Подібну пневмо-систему може зробити своїми руками навіть школяр, проте використовувати її можна лише в невеликих парниках і теплицях.
Подібні автомати володіють деякими недоліками, пов’язаними з силою тиску розширюється рідини. Серед них можна виділити ці два:
Незважаючи на ці недоліки, гідравлічні автоматичні кватирки все ж володіють однією сильною стороною – здатність піднімати великі ваги.
Біметалічні системи
Цей спосіб провітрювання теплиць являє собою просту систему, яка складається з спеціальних металевих чи пластиково-металевих пластин з різним коефіцієнтом теплового розширення. При нагріванні одна пластина сильно прогинається, відкриваючи кватирку, а в процесі охолодження знову розпрямляється, закриваючи її. Біметалічні конструкції працюють в автономному режимі, і вони недорогі у виробництві.
До головних недоліків відносять малу потужність, так як відкрити подібна пластина здатна лише невелику кватирку без перекосів. Такі віконця – рідкість для теплиць.
Автоматичні системи

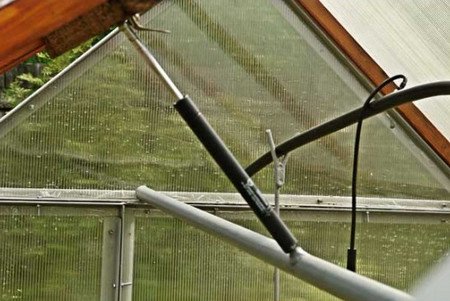

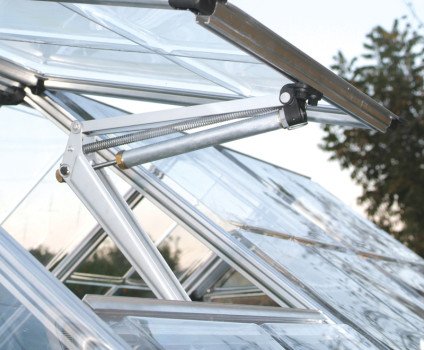

На будівельному ринку ви сьогодні можете знайти досить велику кількість різних пропозицій непоганих штовхачів для тепличного провітрювання. Зовні вони всі відрізняються, проте працюють за однаковим принципом: маленький гідроциліндр довгастої форми заповнений маслом, розширюється під впливом високих температур повітря в теплиці, і виштовхує шток.
Шток, в свою чергу, з’єднаний з важелями і кватиркою. При охолодженні олії відбувається зворотний процес і закривання кватирок. На ринку також представлені автоматичні системи, що відповідають за освітлення і роботу печі в теплиці.
Створення автоматичної пневматичної системи провітрювання
В основі цієї системи лежить використання теплової енергії. Кожна людина, якому доводилося в дитинстві сидіти на уроках хімії та фізики, повинен знати, що повітря при нагріванні починає розширюватися. Саме на цій властивості базується нижеописанная система, створювана своїми руками.
Матеріали і інструменти
Для роботи вам знадобиться:
Складання конструкції
Завдання це непросте, але цілком здійсненне. Всі роботи по створенню власноруч автоматичного провітрювання теплиці можна розділити на кілька етапів:
Забарвлення, свердління, герметизація
Для початку необхідно створити ресивер. Каністру слід пофарбувати чорною матовою фарбою, щоб вона краще накопичувала тепло сонячних променів. У кришці высверливаем отвір під шланг і надійно кріпимо його в каністрі. Кришку і зазори в отворі необхідно обробити хорошим герметиком.
Свердління, свердління, приклеювання
Приступаємо до створення робочого циліндра. Необхідно для початку згорнути з полікарбонату трубу певної висоти і діаметра, а торцеві кінці склеїти за допомогою макетного клею. Дно циліндра слід вирізати з такого ж матеріалу і висвердлити в самому центрі отвір під вхідний шланг. Отвір обробляємо герметичним складом. В середині кришки свердлимо отвір для направляючою штока, а саму її можна створити з пластикової трубки. Щоб прикріпити її до конструкції, використовуйте макетний клей. Для спрощення налаштування системи можна зробити знімну кришку.
Пневматичний поршень
На цьому етапі робіт нам знадобиться надувну кульку, щільний пінопласт, скотч і металевий шток. На трубку приклеюємо смугу скотча і натягуємо повітряна кулька. Щільно його фіксуємо в місці з’єднання за допомогою скотча. З’єднання необхідно зробити максимально герметичним і надійним. З міцного пінопласту вирізаємо коло потрібного діаметру, а його торці дбайливо обклеюємо простим скотчем. Діаметр слід вибрати так, щоб поршень надійно контактував зі стінками склянки і вільно переміщався у вертикальній площині. Щоб мінімізувати тертя стінки, необхідно опрацювати її вазеліном. Кріпимо до пенопластовому колі шток і поршень готовий до роботи.

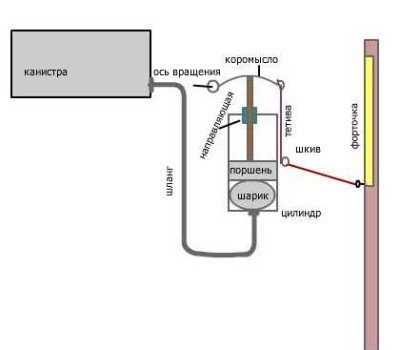

Створення коромисла і складання системи
Коромисло являє собою металеву пластинку з парою отворів на кінцях. Через великий отвір його кріплять на вісь, а менший отвір призначений для прив’язування передатної тятиви. В якості осі може виступати простий цвях.
Збірка системи провітрювання здійснюється в наступній послідовності:
Все, що залишилося зробити – це підвести від коромисла до кватирці передатну тятиву через шків і налаштувати систему. Можна додатково використовувати терморегулятор для спрощення налаштування.
Принцип роботи пристрою елементарний: при нагріванні повітря в ресивері він переходить в робочий циліндр і сприяє надування кульки. Він, у свою чергу, піднімається вгору разом з поршнем і штоком. Шток впливає на коромисло, тятива натягається і відкриває віконце теплиці.
Налаштування автомата
Приєднуємо до кульки гумовий шланг, а потім надуваємо його. Після цього вільний кінець шланга необхідно з’єднати з ресивером. Встановить поршень, вага якого повинен бути таким, щоб при його монтажі кулька здувається приблизно на 3/4 .
Важливий нюанс
Щоб кватирка поверталася на місце після охолодження повітря, можна встановити поворотну пружину. Для цього підходить простий медичний джгут, жорсткість якого визначають дослідним шляхом. Примітно, що аналогічна система застосовується у фірмових автоматах, що випускаються канадським виробником PGS вартістю близько 500 доларів.
А ось в цьому відео показано схожий варіант конструкції:
