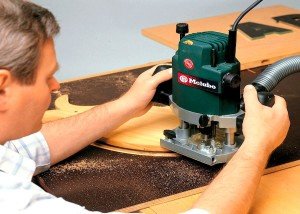

Обробка деревини своїми руками з кожним роком стає все простіше і ефективніше завдяки появі спеціалізованого електроінструменту. Наприклад, сьогодні можна придбати ручний або стаціонарний фрезерний інструмент для випилювання в товщі деревини декоративних візерунків або технологічних пазів.
Але для того щоб використання цього електроінструменту було простим і ефективним, потрібно правильно підібрати фрезу, за допомогою якої виконується обробка пиломатеріалів.
Візерунки на фанері, зроблені за допомогою конусної фрези
Основні відомості

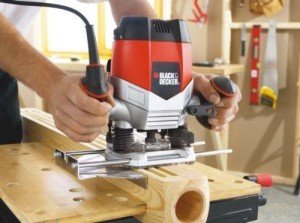

Механічна обробка кромки дерев’яних виробів
Інструкція фрезерування передбачає механічну обробку деревини допомогою спеціальних фрез, закріплених в електроінструменті, що приводить їх в обертальний рух.
В процесі фрезерування інструмент впливає на поверхню деревини в двох площинах:
- у вертикальній площині, так як за кожен прохід вибирається певна кількість деревини;
- в горизонтальній площині, так як робочий інструмент просувається вздовж поверхні оброблюваного виробу.
Ефективність обробки пиломатеріалів і відповідність отриманого поглиблення спочатку запланованого рельєфу визначається коректністю підбору фрези. У цій статті ми розповімо про різновиди цих пристроїв та про особливості їх застосування при обробці деревної поверхні.
Основні критерії вибору
На фото виготовлення фасонної кромки
Інструкція вибору фрези для деревообробного обладнання залежить від таких критеріїв як:
- конфігурація і типорозміри хвостовика;
- конфігурація пристрою в цілому;
- тип використовуваних лез;
- наявність або відсутність опорного підшипника;
- тип пристрою;
- ціна обраної модифікації.
Розглянемо перераховані пункти докладніше.

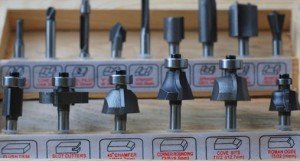

Приклад того, як виглядає кромочная фреза по дереву
Фрези, представлені у продажу, це робочий інструмент, з одного боку якого розташовується ріжуча частина, а з іншого боку – хвостовик для установки в затискному патроні.
Залежно від типорозмірів інструменту може відрізнятися діаметр хвостовика. Тому,підбираючи комплектуючі для ручного фрезера,потрібно знати, на який розрахований діаметр патрон і як цей параметр співвідноситься з діаметром обраного хвостовика.
Важливо: Якщо діаметр хвостовика менше діаметра, на який розрахована модель фрезера, можна використовувати спеціальні обтискні втулки – цанги.
Складність підбору потрібного діаметра полягає в тому, що деякі пристрої мають позначення в міліметрах, а деякі в дюймах. Якщо розміри хвостовика вказані у дюймах і їх необхідно конвертувати в міліметри, просто враховуємо те, що 1 дюйм — це 2,54 див.

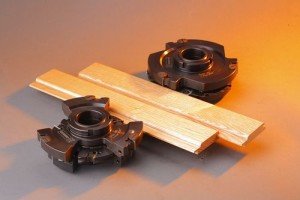

Інструмент для виготовлення шипа і паза дерев’яної вагонки
Згідно з конструкційними особливостями розрізняються наступні типи фрез:
- монолітні традиційні часто використовувані вироби, ціна яких невисока;
- збірні вироби зі змінними лезами, які коштують трохи дорожче монолітних аналогів з-за більш трудомісткого виробництва.
Важливо: Істотною перевагою збірних пристроїв є можливість замінити леза по мірі їх затуплення. На менш дорогих монолітних модифікаціях замінити леза не вийде, а тому ресурс експлуатації таких виробів менш тривалий.
Наявність опорного підшипника — це важливий момент, який необхідно врахувати при виборі фрези. Якщо виріб оснащено підшипником, розташованим врівень з лезами, робота з деревиною буде відрізнятися більшою точністю і ефективністю.
Опорний підшипник упирається в поверхню оброблюваної заготовки і надає фрезеру правильний напрямок, виключаючи помилку обробки пиломатеріалів.

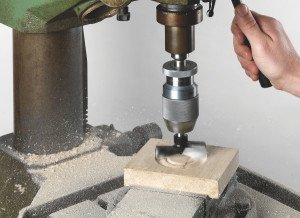

Застосування фрези з твердосплавним лезом
Сучасні фрези для деревообробного обладнання комплектуються наступними типами лез:
- HM – твердосплавна різновид лез — актуальна в тому випадку, якщо оброблювана заготовка виготовлена з деревини твердих порід;
- HSS — швидкорізальна модифікація лез — застосовується переважно для роботи з деревиною м’яких порід з малої ступенем щільності.
Швидкорізальні леза, як правило, розташовуються вертикально і не стільки ріжуть, скільки рубають заготовку. Модифікації лез, призначені для роботи з твердими породами деревини, розташовуються з невеликим ухилом і таким чином ріжуть матеріал більш акуратно, виключаючи утворення сколів.
Класифікація у відповідності з функціональним призначенням
У відповідності з конфігурацією ріжучої частини і функціональним призначенням розрізняють наступні типи фрез:
- Профільні;
- Пазові;
- Призначені для вибірки фальца;
- Спеціальні.
Розглянемо кожну з перерахованих категорій докладніше.

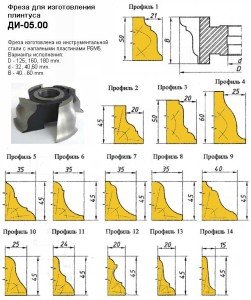

Типи профілів, які можна застосувати при виготовленні плінтуса
Профільні або як їх ще називають фасонні фрези по дереву — це широкий перелік робочого інструменту, призначеного для виконання базових функцій:
- вибірка канавок;
- закруглення кромок;
- закруглення кутів;
- зняття фаски.
Якщо належить формування складного профілю, використовується кілька фрез з різною конфігурацією ріжучої частини. Втім, замість декількох інструментів може бути застосована одна багатопрофільна фреза.
Окремим різновидом профільного інструменту є трехрадиусная фреза по дереву, призначена для закруглення кромок і кутів усіма трьома радіусами або по кожному радіусу окремо.
Профільні фрези, призначені для зняття фаски, відрізняються кутом нахилу бокової різальної кромки відносно осі обертання.
Як правило, кут нахилу ріжучої кромки може становити 60, 55 і 45 градусів. Фреза профільна, призначена для шипового з’єднання, навпаки оснащується ріжучою кромкою, розташованої не з боків, а на нижньому торці.
Пазові фрези, на відміну від профільних аналогів, оснащені одночасно і торцевими і боковими ріжучими крайками. В результаті з’являється можливість виконувати обробку заготовки в двох площинах, просуваючи інструмент уздовж поверхні і одночасно заглиблюючись в неї. Тобто одночасно виконується чистий обробка дна паза і бічних стінок.

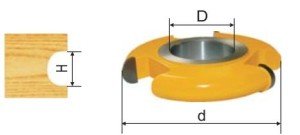

Різновид пазів інструменту — галтельна фреза по дереву
Найбільш розповсюдженою модифікацією інструменту для формування паза є циліндрична фреза по дереву. Зокрема, такі пристрої застосовуються в процесі вибірки пазів, прорізів і четвертин, свердління потаев і гнізд, нарізання шипів і інших елементів для з’єднання врубкой в полдерева.
Циліндричні фрези за типом ріжучої кромки поділяються на такі різновиди:
- модифікації з прямою ріжучою кромкою (діаметр 2-30 мм);
- модифікації зі спіральною ріжучою кромкою (діаметр 3-8 мм).
Важливо: Незважаючи на менший діаметр ріжучої кромки, спіральні модифікації відрізняються кращим відведенням стружки, що, в свою чергу, підвищує ефективність роботи.
До пазової категорії відносяться фрези,призначені для виготовлення шипів. Наприклад, пристрої для нарізування шпильки «ластівчин хвіст» оснащені різальною головкою,звужується під кутом 15 градусів за напрямом хвостовика.
Для виготовлення пазів по периметру кромки використовується пазова дискова фреза, яка працює також як дискова пила. Діаметр таких пристроїв становить від 40 до 60 мм при товщині від 1,5 до 6 мм. Якщо необхідно вибрати паз ширше, ніж товщина ріжучої кромки, інструмент ведеться в кілька проходів.
Фреза, призначена для вибірки фальца, відрізняється від пазових циліндричних аналогів наявністю підшипників або опорних цапф. Якщо необхідно змінити параметри виїмки фальца, опорний підшипник змінюється на підшипник з іншим діаметром.

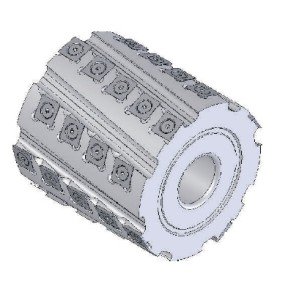

Циліндрична фреза кукурудза по дереву (шарошка) зі змінними ножами
Спеціальні фрези у продажу представлені такими різновидами:
- конусні модифікації;
- свердла;
- кульові модифікації;
- микрошиповая модифікація.
Розглянемо перераховані пункти докладніше. Для вибірки декоративних елементів, таких як орнаменти і шрифти, застосовується конусна фреза по дереву. Ріжуча частина такого інструменту має V-подібну (конічну форму.
За рахунок конічної форми ріжучої частини з’являється унікальна можливість добитися максимальної точності обробки рельєфів з особливо складною конфігурацією.

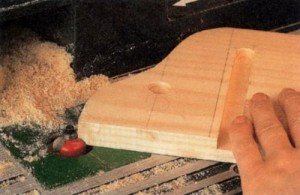

Вибірка паза при виготовленні деталей меблів
Фреза-свердло застосовується при вибірці отворів і пазів під округлений шип. Інструмент оснащений подрезателем і стійким центром,що знижує ймовірність помилок при обробці пиломатеріалів.
Сферична або як вона ще називається кульова фреза по дереву являє собою хвостовик з наваренной на нього сферичної ріжучої частиною. Інструмент характеризується високою стійкістю до бічних навантажень. Тому такий пристрій можна застосовувати для формування різних виїмок змінною глибиною, для обробки крайок і т. д.
Микрошиповая фреза по дереву використовується в процесі чистової обробки торців і кромок виробів, виготовлених з деревини як м’яких, так і твердих порід. Інструмент являє собою кілька шипові фрези, наварених на один хвостовик.
Важливо: За рахунок особливої конфігурації ріжучої частини такий інструмент є оптимальним рішенням при роботі з клеєними пиломатеріалами, схильними до щерблению в ході механічної обробки.
Висновок
Тепер ми знаємо, що являє собою інструмент, придатний для обробки крайок і пазів на дерев’яних заготовках. Крім того, ми ознайомилися з основними критеріями, які слід врахувати при виборі такого інструменту. З подробицями можна ознайомитися, переглянувши відео в цій статті.
Залишилися питання, що вимагають пояснень? Залиште відповідний коментар в кінці статті.
