Обробку деревини можна робити своїми руками за допомогою столярного інструменту, але також це можна робити за допомогою деревообробних верстатів різної потужності і функціонального призначення. Верстатна обробка в рази збільшує швидкість обробки пиломатеріалів.

Причому відбувається це з високою точністю та якістю, до того ж, деякі моделі забезпечуються числовим програмним управлінням (ЧПУ). Більш детально про цих агрегатах ми поговоримо нижче, а також покажемо вам на цю тему відео в цій статті.

Верстати по дереву: фрезерні, токарні, стрічкопильні, лісопильні

Поздовжньо-фрезерний чотиристоронній верстат по дереву

Деревообробні верстати

Примітка. Верстати для деревообробки -побутові і професійні, безумовно, не розраховані на разове використання, але на потокове виробництво. Купівля одного або декількох таких агрегатів – чудове вкладення для розвитку свого бізнесу.

Фрезерні верстати різних видів

Верстати по дереву: фрезерні, токарні, стрічкопильні, лісопильні

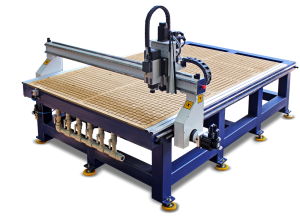

Фрезерний багатофункціональний верстат по дереву (з ЧПУ)

За великим рахунком всі верстати для деревообробки класифікуються за основним чотирьом вилам, як то:

  • Фрезерні.
  • Токарні.
  • Круглопильні.
  • Рейсмусові.
  • Верстати по дереву: фрезерні, токарні, стрічкопильні, лісопильні

    Фрезерний углозарезной верстат по дереву з виготовлюваної продукцією

    Фрезерні верстати на сьогоднішній день є найбільш застосовуваними агрегатами в деревообробці.

    На них можна виконувати:

    • фрезерування профілів площинного та рельєфного типу;
    • вирізку на поверхнях зі змінною площиною;
    • вибирати фальци, гребені і пази (шипорізні);
    • здійснювати поперечний стругання.

    Верстати по дереву: фрезерні, токарні, стрічкопильні, лісопильні

    Шипорізний верстат по дереву MafellZAF 200

    Крім того, вони поділяються на прості, копіювальні та карусельні:

    • прості конструкції можуть бути одно – і двухшпиндельными. Одношпиндельний варіант передбачає кріплення станини на рухомому супорті шпинделя, в той час як інша модифікація передбачає обертання цих валів в протилежні сторони;
    • до копіювальним ставляться більш складні моделі, на яких по шаблону виготовляють дрібні деталі;
    • для плоского і фігурного фрезерування використовуються верстати карусельного типу.

    Верстати по дереву: фрезерні, токарні, стрічкопильні, лісопильні

    Горизонтальний стрічково ділильний верстат по дереву

    Агрегати такого типу можуть бути дуже потужними, у них висока ціна і велика продуктивність, але ви можете придбати менш потужний або навіть настільний верстат по дереву.

    Такі моделі можуть бути:

  • Горизонтальними.
  • Вертикальними.
  • Поздовжніми.
  • Вузькоспеціалізованими (для серійного виробництва деталей).
  • Верстати по дереву: фрезерні, токарні, стрічкопильні, лісопильні

    Багатофункціональні верстати з ЧПУ дозволяють виробляти не тільки фрезерування, але і гравірування

    На агрегатах з числовим програмним управлінням інструкція дозволяє здійснювати:

    • фрезерування та гравіювання поверхні деталей в дуже високій якості — це програмне забезпечення типу 2D. Крім того, виробляються моделі, які здійснюють обробку в тривимірному (3D) просторі. При купівлі одного або декількох верстатів з ЧПУ слід враховувати такі параметри. Як:
    • переміщення супорта по осях x, e, z;
    • швидкість переміщення супорта;
    • потужність обертового вала (шпинделя);
    • спосіб кріплення заготовки – механічне або вакуумне.

    Також існують і чотиристоронні верстати, які здатні обробляти заготовку з чотирьох боків одночасно, за один прохід.

    Найчастіше їх використовують для виготовлення:

    • статевий і терасної дошки;
    • плінтусів;
    • багетів.

    При цьому затрачається на виробництво мінімальну кількість часу. Вони мають дуже велику швидкість подачі – від 50м/хв і більше, але при їх купівлі слід звернути увагу на такі параметри, як:

    • потрібний вам поперечний переріз обробки заготовок;
    • продуктивну і споживану потужність;
    • швидкість подачі;
    • вага агрегату.

    Токарні верстати різних видів

    Примітка. Всі токарні деревообделочные верстати мають можливість працювати, як з м’якими, так і з твердими породами деревини. В більшості випадків їх виробляють з копіювальним пристроєм, який дозволяє за шаблоном зробити потрібну кількість тих або інших деталей. На них можна виточувати вироби циліндричної, конічної і переривчастої форми – таке обладнання незамінне в художніх майстернях.

    Верстати по дереву: фрезерні, токарні, стрічкопильні, лісопильні

    Круглопалочный токарний верстат

    Агрегати з можливістю токарної обробки деревини бувають центровими, лоботокарными і круглопалочными.

    Центрові:

    • ріжучий інструмент тут подається вручну або механічним способом;
    • устаткування дозволяє здійснювати серійне виробництво деталей одного типу.

    Лоботокарные:

    • даний обладнання призначене для обробки циліндричних, конічних, лобових і фасонних оздоблень;
    • вісь обертання у даному випадку розташовується горизонтально.

    Круглопалочні:

    • тут можна зробити деталь з плавно змінним по довжині діаметром, або надати їй рівну циліндричну форму;
    • таке обладнання необхідно при потоковому столярному виробництві, наприклад, для виготовлення сходових поручнів.

    Пиляння

    Примітка. Весь пиломатеріал, який продається на складах (дошки, брус, балки, рейки, оциліндрована колода) робиться на пилорамах. По суті, для виготовлення кожного з цих профілів, за винятком оциліндрованої колоди, потрібен распускной верстат по дереву, який може бути різного типу.

    Лісопильна рама

    Верстати по дереву: фрезерні, токарні, стрічкопильні, лісопильні

    Лісопильна рама P63 (махова)

    В даному випадку розпуск колод здійснюється пилами, зібраними в постав і зафіксованих до пільной рамки. Ця рамка має зворотно-поступальне переміщення по напрямних.

    Існує чотири основних типи рамок:

  • Горизонтальні – рух відбувається в горизонтальному положенні. Використовується в основному для розпуску стовбурів цінних порід деревини і ванчесов для фанери.
  • Коротышевые – завдяки восьмивальцовому подаючого механізму, мають чудову фіксацію колоди.
  • Тарні – зазвичай застосовується для виготовлення тарних дощок. Зважаючи дрібного калібру деталей, тут мінімальна кількість відходів.
  • Пересувні – дуже зручні для створення тимчасового цеху, так як транспортування, по суті, проводиться без демонтажу.
  • У махових пилорам є, принаймні, два серйозні переваги:

    • велика продуктивність праці;
    • висока якість матеріалу, одержуваного при розпуск колод.

    Але, як і скрізь, у такого обладнання є і недоліки, до яких можна віднести велику вагу конструкції, необхідність наявності кваліфікованих фахівців і велика споживча потужність. В наш час махові пилорами поступово поступаються місце стрічковим і дисковим.

    Стрічкопильні верстати

    Примітка. Таке обладнання може бути одноколонным, двухколонным і портальних.

    Верстати по дереву: фрезерні, токарні, стрічкопильні, лісопильні

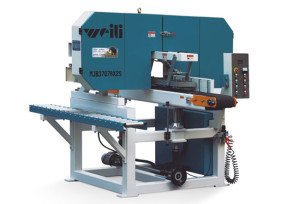

    Одноколонный (одностояковий) відрізний неповоротний верстат-автомат

    На одностоечных агрегатах зроблена горизонтальна пільная рама, яка пересувається вздовж вертикальної стійки – це дуже схоже на функціонування радіально-свердлильного верстата. Тут є вертикальна колона великого діаметру, по якій піднімається і опускається пільная рама. На такому пристрої дуже зручно виконувати кутову різання заготовок.

    Верстати по дереву: фрезерні, токарні, стрічкопильні, лісопильні

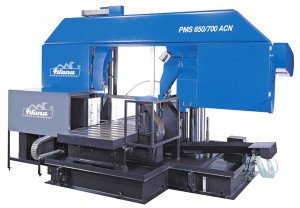

    Двоколонний (двостійковий) відрізний неповоротний верстат-автомат (стіл рухливий)

    На двухствольных агрегатах зроблена горизонтальна пільная рама, тільки тут вона пересувається вздовж двох вертикальних стійок, що знаходяться по обидві сторони робочого столу. Пільная рама зі станиною являє собою жорстке з’єднання у вигляді замкнутого контуру.

    Це дозволяє збільшити тиск пили на заготівлю і при цьому площина розпилу не буде порушена. Завдяки обертовому робочого столу, тут можна здійснювати комплексну обробку заготовок.

    Верстати по дереву: фрезерні, токарні, стрічкопильні, лісопильні

    Стрічкопильний неповоротний верстат-відрізний автомат, стіл нерухомий

    Агрегати з нерухомим робочим столом і рухомим порталом для різання заготовок великого розміру називаються портальними. Тут портал з пильної рамою пересувається вздовж робочого столу, що робить обладнання більш компактним.

    Примітка. Всі одноколонные, двоколонна і портальні поворотні верстати дозволяють різати заготовку під тим чи іншим кутом, тоді як неповоротні, тільки під 90?.

    Шліфування

    Примітка. Слід зазначити, що поняття калібрувальний верстат по дереву вказує на клас агрегату, тоді як по вигляду він буде ставитися до барабанно-шліфувальним. Такі агрегати призначені для зниження шорсткості оброблюваних деталей і більш точної підгонки (калібрування) розмірів.

    Верстати по дереву: фрезерні, токарні, стрічкопильні, лісопильні

    Двухбарабанный калибровальный верстат по дереву JETDDS-237

    Для процесу шліфування задіюються такі додаткові засоби, як наждачний папір різної зернистості або різні порошки й пасти. Крім того, це можуть бути абразивні відрізні або полірувальні кола, а також бруски та сегменти.

    Обробка деталі може відбуватися в різних площинах, отже, такі верстати можуть бути:

    • круглошлифовальными;
    • плоскошлифовальными;
    • внутришлифовальными;
    • спеціалізованими.

    Для того щоб визначити класифікацію обладнання, вам слід звернути увагу на наступні деталі:

    • вид оброблюваної поверхні, яка може бути зовнішньої або внутрішньої, плоскою або циліндричної;
    • на тип деталі під обробку – це може бути циліндр, вал, рейка тощо;
    • особливість конструкції верстата, який може бути двухколонным, планетарним або бесцентровым;
    • тип оброблюваного елементу – різьблення, профіль і так далі.

    У більшості випадків шліфувальні агрегати використовуються для столярних робіт, а основним робочим елементом тут є шліфувальний круг, зроблений у формі циліндра – звідси і визначення «барабанний». Такий функціонал дозволяє здійснювати не просто лицьову обробку, але і калібрування деталі і тут обробляють МДФ, ДСП, ОСП, шпон і масив дерева.

    Можна перерахувати основні складові елементи такого обладнання, це:

    • станина, на якій зафіксовані всі робочі вузли агрегату;
    • барабан;
    • пристрій, який забезпечує регулювання частоти обертання барабана;
    • робочий стіл;
    • барабан для подачі заготовки;
    • кожух;
    • пристрій для видалення пилу;
    • регулятор висоти барабана для шліфування;
    • електричний двигун.

    Ще про деревообробних механізми

    Верстати по дереву: фрезерні, токарні, стрічкопильні, лісопильні

    Компактний торцевій верстат по дереву «Корвет»

    В даний час, коли час має особливу ціну, великою популярністю користуються торцювальні верстати. Вони необхідні як на великих промислових підприємствах, так і в малих фермерських господарствах або просто вдома.

    Серед таких агрегатів далеко не останнє місце займає агрегат для торцювання пиломатеріалів під назву «Корвет», як на фото вгорі.

    Крім нього в Росії також широко відомі такі моделі, як:

    • «Протон ПДТ-210»;
    • «Stern MS-210A»;
    • «Енергомаш ТО-55211»;
    • «Werk BW-210»;
    • «DWT KGS12-190» та багато інших.

    Всі такі агрегати мають дискову пилу, яка вручну підніметься і опускається перпендикулярно робочого столу за допомогою ручного приводу, зафіксованого на стійці (стойко та робочий стіл з’єднані нерухомо).

    Основна перевага такого верстата перед звичайної стаціонарної циркулярною пилкою полягає в тому, що при різанні вам не потрібно подавати саму заготовку, яка може виявитися досить важкою. Тут ви просто переміщаєте деталь по поздовжній лінії до місця реза – це дозволяє виробляти торцювання більш точно, дотримуючись розміри до міліметра (враховується товщина ріжучого диска).

    Висновок

    Ми познайомили вас з основними класами, видами і типами верстатів для оброблення деревини, які застосовуються в наш час, в XXI столітті. Можливо, вас цікавлять деякі окремі моделі, наприклад, двосторонній верстат по дереву, точніше, принцип його функціонування. Якщо це так, то пишіть про це в коментарях і наші фахівці постараються задовольнити вашу цікавість.
