Якщо ви любите працювати з деревом або віддаєте перевагу всі ремонтні роботи робити самостійно, то вам у будинку не завадить відповідне обладнання. Наприклад, ви можете зібрати токарний, фрезерний, шипорізний верстат по дереву своїми руками.

Спочатку дана задача може здатися складною. Однак, прочитавши цю статтю, ви зміните свою думку. Тим більше що ціна агрегату буде в рази менше промислових аналогів.

Верстат по дереву своїми руками. Складання і застосування токарного пристосування. Універсальний верстат з електродрилі

Таке просте пристосування дозволить вам робити різні вироби з дерева.

Збірка токарного пристосування

Верстат по дереву своїми руками. Складання і застосування токарного пристосування. Універсальний верстат з електродрилі

Схема найпростішого токарного станочка.

Спосіб збирання буде таким:

  • Основою агрегату буде 3-фазний електромотор. Тому харчування його повинно бути трифазним, інакше в будинку буде постійно вибивати автоматичний запобіжник.
  • Частота обертів двигуна – не більше 1500/хв.
  • Зверніть увагу! Різні види приводів підключаються по-різному: «трикутником» або «зіркою».Головна складність при цьому – правильний вибір конденсатора. Його ємність повинна відповідати потужності движка.

  • Надягніть на вал двигуна планшайбу для об’ємних деталей і знімний аналог — для дрібних. Другу сторону вузла зафіксуйте куточком. На планшайбах розташовані особливі піки, на них заготовки насаджуються молотком.
  • Далі заготівлю встановіть і закріпіть контршайбами. Саморобний верстат по дереву готовий.
  • Робота на верстаті

    Верстат по дереву своїми руками. Складання і застосування токарного пристосування. Універсальний верстат з електродрилі

    На фото – виробництво деталі.

    Правила роботи:

  • Включіть верстат і підставте перший різець (звичайна стамеска). Він зніме початковий шар (1-3 мм).
  • Після грубої обробки, заготовка буде товщі, ніж потрібно на 1 мм. Зніміть залишковий шар чистовим різцем, який додасть виробу остаточну форму.
  • Розміри заготовок можна контролювати мікрометром або шаблоном.Контури і вирізи можна робити гострою стороною стамески, а шліфування здійснювати чистовим різцем.

    Выглаживать деталі можна і наждачною шкіркою. Полірувати ж деревною стружкою, затиснувши її в кулаці і підводячи до заготівлі.

    Фрезерний стіл

    Щоб ручним фрезером було зручно працювати, він нерідко монтується стаціонарно, заготівлі ж переміщуються. У такому разі інструмент перетворюється на фрезерний стіл.

    Вибір інструменту

    Перед тим як підібрати ручний фрезер по дереву, подумайте, для яких операцій він буде необхідний:

  • Саморобні станки по дереву для складних заготовок вимагають потужного фрезера з великим числом обертів.
  • Бажано придбати інструмент з ручним регулюванням і авто-стабілізацією шпинделя.
  • Зручні агрегати, що мають опції плавного пуску і швидкого вимикання.
  • Зверніть увагу! Інструкція рекомендує підбирати пристосування потужністю не менше 2 кВт і з регулюванням обертів. Так ви зможете впевнено обробляти будь-яку породу і тип деревини.

    Виготовлення агрегату

    Верстат по дереву своїми руками. Складання і застосування токарного пристосування. Універсальний верстат з електродрилі

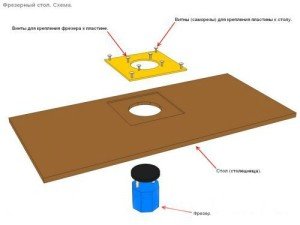

    Схема фрезерного столу.

    Важливий елемент верстата — це каркас:

  • Він являє собою станину на опорах, поверх неї розташовується стільниця. Каркас можна виготовити з будь-якого міцного матеріалу: ДСП, дерева, металу тощо
  • Головне тут, щоб конструкція була стійкою і жорсткою. Що стосується розміру, тут треба виходити з того, з заготовками якого обсягу вам доведеться працювати.
  • Для зручності використання, низ станини слід поглибити. Це дозволить вам не чіпляти ногами конструкцію.
  • Стільницю можна зробити зі звичайного аналога для кухонного столу, з покриттям із спеціального пластику. Завдяки йому деталь буде добре ковзати, а дошка стане відмінно гасити вібрації.

    Далі треба зробити монтажну пластину для фрезера:

  • Вона повинна мати високий рівень міцності при невеликій товщині. Цій умові відповідають текстоліт і метал. Що переконливо доводять креслення: як зробити самому верстати по дереву.
  • Пластина повинна мати прямокутну форму. В її середині робиться отвір, потім у цьому місці фіксується фрезер.
  • Щоб прикріпити агрегат з платівкою до стільниці, по кутах металу або текстоліту свердляться 4 дірочки.
  • Для зручності роботи, ви можете стіл обладнати верхнім притиском. Для цього знадобиться шарикопідшипник. Він дасть можливість щільно фіксувати деталі.

    Універсальний верстат з електродрилі

    Верстат по дереву своїми руками. Складання і застосування токарного пристосування. Універсальний верстат з електродрилі

    Циркулярка з дрилі.

    Для побутового використання можна зібрати універсальний агрегат, який з’єднає в собі багато саморобні верстати і пристосування по дереву: циркулярну пилу, точило, шліфувальний, токарний та шліфувальний прилади.

    Складання агрегату

    Збірка буде складатися з 4 кроків:

  • Основа пристосування — це станина для фіксації дрилі. Її матеріал — дошки, текстоліт (товщина 1.8-2 см)або склеєні 2 листа фанери (1 см кожний).
  • Кріпиться дриль зашейку (вона циліндричної форми) корпусу, призначення якої установка додаткової ручки. Принцип затискання:здійснюється стягання зазору (станині) жорстко закріпленої різьбовий гайкою і шпилькою.
  • Кількість точок установки електродрилі, їх розташування на каркасі і розміри залежать від різновиду і розміру інструменту, а також варіанти його використання. У нього можна затискати наждак, пиляльний диск, фрези, гнучкий шліфувальний круг по дереву тощо
  • Жорстко зафіксувати шпильку можна епоксидним клеєм з додатковим захистом-фіксатором від провертання (штифт діаметром 2 мм).
  • Застосування пристосування

    Верстат по дереву своїми руками. Складання і застосування токарного пристосування. Універсальний верстат з електродрилі

    Токарний верстат на базі дрилі.

    Подібні зібрані своїми руками верстати по дереву мають широку сферу застосування. Свердління деревини – це само собою зрозуміло, тому що основою пристосування є дриль.

    Друге призначення – пиляння листових матеріалів: фанери, ДСП, ДВП. Для цього на станині, крім дриля з закріпленої в патроні дисковою пилкою перетином 15 см, треба внизу закріпити ковзну підошву.

    Її можна зробити з дюралюмінію товщиною 2 мм Для комфортного застосування отриманої електропили, спереду нагорі станини можна зробити ручку.

    Зверніть увагу!Диск пилки слід закрити захисним кожухом. Його можна зробити із зігнутої сталевої смуги (товщина 2-3 мм), надійно зафіксованого на станині.

    Третя можливість — замінити диск плоскої фрезою. Це дасть можливість вирізати не дуже глибокі пази. Тут треба додатково зробити отвір прямокутного перерізу на ковзної підошві.

    Верстат по дереву своїми руками. Складання і застосування токарного пристосування. Універсальний верстат з електродрилі

    Свердлильний агрегат.

    Четвертий варіант — використовувати дискову пилку, як відрізний агрегат. Це зручно для виробництва дверних коробок, віконних рам тощо Найкраще робити це на опорі-плиті з зафіксованим на ній повертаємим кронштейном.

    П’ятий спосіб використовувати дриль — як привід невеликого деревообробного станочка. При цьому змінна підошва буде грати роль робочого столу. В даному випадку, станина фіксується куточками на опорі-плиті з ОСП або ДСП.

    Дана жорстка конструкція дає можливість зібрати маленький токарний, так і шліфувальний агрегат.

    Висновок

    Прості пристосування для обробки деревини побутового призначення цілком можна зібрати самостійно. Головне при цьому – точно слідувати професійним кресленнями та логікою застосування верстата.

    Відео до цієї статті продовжує інформувати вас по темі. Якщо у вас виникли додаткові питання, ви можете задати їх в коментарях.
