Як може бути влаштований верстат для розкрою фанери? У цій статті нам належить познайомитися з декількома різними як по області застосування, так і по влаштуванню верстатами і з’ясувати, чи можуть вони бути сконструйовані самостійно.

Верстат для різання фанери: особливості вирізання по прямій, фігурне випилювання, використання лобзикового верстата і гравера з лазерною головкою

Процес розкрою листа

Різання по прямій

Ця операція найбільш затребувана в будівельних роботах: як правило, елементи чорнової підлоги, стін, різних подіумів і сходів мають обриси, близькі до простих геометричних фігур.

Для прямих різів зазвичай використовуються:

  • Електролобзик. Найменш продуктивний інструмент, який до того ж погано справляється з постійним напрямком різу. Зазвичай після вирізання їм заготовки доводиться доводити її до пристойного стану ручним шліфуванням або шліфмашинки;
  • Ручна дискова пила. Вона забезпечує чудову продуктивність і куди кращу якість різу з мінімальними відхиленнями від прямої лінії, особливо з використанням напрямних;

Порада: зробити рез лобзиком або дисковою пилкою максимально точним допоможе проста інструкція.
Досить прикрутити до листа парою саморізів напрямну — довгу пряму рейку. Інструмент ведеться по листу щільно притиснутим до рейки.

  • Нарешті, ідеальне рішення — стаціонарна дискова пила (пилорама). Переміщаючи заготовку по столу верстата щодо обертової пилки, можна не тільки вирізати з дерева прості фігури, але і створювати вироби зі складним контуром. У цьому випадку пила використовується в якості фрези.

Верстат для різання фанери: особливості вирізання по прямій, фігурне випилювання, використання лобзикового верстата і гравера з лазерною головкою

Стаціонарна циркулярка від Makita.

Фігурна різка

Ручний або електричний лобзик в принципі здатні впоратися і з цим завданням, однак без проблем не обійдеться. Лобзик ручний для дерева має вкрай низьку продуктивність при невисокій точності; електричний ж дозволяє випилювати заготовки з радіусом повороту не менше трьох сантиметрів.

Верстат для різання фанери: особливості вирізання по прямій, фігурне випилювання, використання лобзикового верстата і гравера з лазерною головкою

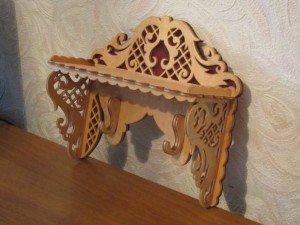

Вирізана з фанери скляна полиця.

Куди більшої точності і швидкості можна досягти, переміщуючи заготовку на нерухомій станині щодо робочого органу верстата.

Існує стаціонарний верстат для фігурного різання фанери? Так; причому в різних виконаннях.

Лобзиковий верстат

Найпростіший станок для вирізання слів з фанери являє собою, спрощено кажучи, лобзик ручний під тонку пилку, до якого виробник приробив електропривод. Натяжна пилка з шириною полотна 3 мм дозволяє випилювати деталі складної форми з мінімальним радіусом вигину. Внутрішні контури випилюються з попередніми засвердлювання отворів; потім пилка пропускається в отвір і заново натягується.

Верстат для різання фанери: особливості вирізання по прямій, фігурне випилювання, використання лобзикового верстата і гравера з лазерною головкою

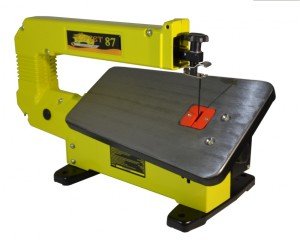

Вітчизняний лобзиковий верстат.

Робочий орган верстата зазвичай приводиться в рух електромотором, оснащеним регулятором обертів, з нескладним кривошипно-шатунним механізмом. Регулятор дозволяє зменшити знос пилок і уникнути перегріву і обвуглювання кромок виготовленої деталі.

Гравер з лазерною головкою

Лазерний верстат куди більш універсальний і здатний працювати з тими матеріалами, які звичайний лобзиковий швидше за все призведе в непридатність:

  • поліпропіленом;
  • акрилом;
  • оргсклом;
  • поліетиленом;
  • листовий гумою;
  • щільною шкірою.

Верстат для різання фанери: особливості вирізання по прямій, фігурне випилювання, використання лобзикового верстата і гравера з лазерною головкою

Робота лазерного гравера.

Як нескладно здогадатися, він використовує інший принцип обробки: матеріал заготовки випаровується сфокусованим на його поверхні лазером.

У настільки універсального агрегату є, однак, три істотних недоліки:

  • ціна молодших моделей лазерних граверів починається від 70 — 80 тисяч рублів. Для порівняння — вітчизняний верстат для випилювання з фанери Корвет-87 обійдеться покупцеві всього в 5300 рублів;
  • вуглекислотний лазер значної потужності (від 20 до 130 вт) представляє серйозну небезпеку. Механічний лобзик здатний залишити хіба що неглибокий поріз, а ось потрапив в очі промінь когерентного світла, навіть розфокусований, викличе глибокі опіки сітківки за частки секунди;
  • краї деталей виходять обвугленими. Мало того, при горінні шпону і сполучного утворюється багато диму, що вимагає обов’язкової наявності примусової вентиляції робочого місця.
  • Очманілі ручки

    Чи можна заощадити на придбанні устаткування для фігурного вирізання? Самий очевидний спосіб — покупка б у обладнання. Однак власники дорогих агрегатів чомусь рідко поспішають розлучатися з ними за безцінь.

    Альтернатива зрозуміла — самостійне конструювання. Давайте вивчимо конструктивне виконання пари саморобних верстатів, що належать до обох типах обладнання.

    Верстат для різання фанери: особливості вирізання по прямій, фігурне випилювання, використання лобзикового верстата і гравера з лазерною головкою

    На фото зображений саморобний лобзиковий верстат з фанери.

    Принципове пристрій агрегату нескладно зрозуміти при вивченні знімка.

    Деякі моменти, однак, потребують коментарів:

    • В якості матеріалу для створення станини, робочого столу і коромисла використана 15-міліметровий фанера, скріплена меблевими болтами;
    • Привід — звичайний електролобзик. Оберти регулюються коліщатком на його корпусі. На затиснуту в його тримачі широку пилку зі сточеними зубами встановлений фанерний шатун, що приводить у рух коромисло;

    Порада: дешеві китайські лобзики нерідко радують власників напрочуд непоганим ресурсом механіки, а от точне регулювання обертів — їх загальна проблема.
    В якості донора краще використовувати інструмент, зроблений під брендом Makita, чи Bosh або Black&Decker.

    • Натяг пилки здійснюється одним рухом важеля в задній частині держателя.

    Верстат для різання фанери: особливості вирізання по прямій, фігурне випилювання, використання лобзикового верстата і гравера з лазерною головкою

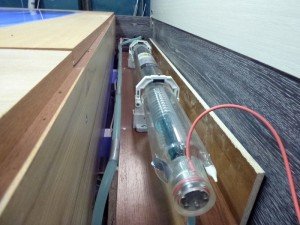

    Саморобний лазерний гравер: лазерна, трубка.

    Верстат для різання фанери своїми руками зробити незмірно складніше, ніж механічний. Витрати теж будуть незіставними і складуть не менше 50000 рублів.

    Оскільки будівництво такого агрегату — тема для окремої статті, згадаємо лише основні моменти:

    • Лазерна трубка потужністю не менше 20 вт з лінзами фокусування і їх приводом замовляється в зборі;
    • Лазеру такої потужності необхідно водяне охолодження;
    • Крім того, творцями лазера мається на увазі цифрове управління фокусуванням, що передбачає придбання контролера DSP і, найчастіше, програмного забезпечення до нього.

    Верстат для різання фанери: особливості вирізання по прямій, фігурне випилювання, використання лобзикового верстата і гравера з лазерною головкою

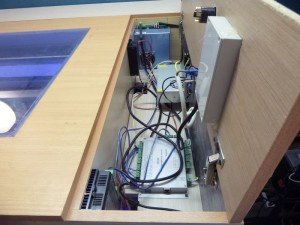

    Відсік з блоком живлення і приладами управління гравером.

    Висновок

    Сподіваємося, що наш мініатюрний огляд існуючих рішень допоможе читачеві в пошуку відповідного інструменту для його власних цілей. Як завжди, додаткову інформацію запропонує відео в цій статті. Ми будемо раді прочитати ваші зауваження та побажання в коментарях. Успіхів!
