Вентиляція покрівлі: особливості облаштування

Регулярне і, що найголовніше, якісне провітрювання підпокрівельного простору є запорукою довговічності не тільки даху, але й всієї споруди. Крім того, від вентиляції залежить комфорт людей, що знаходяться в будинку, оскільки в створенні мікроклімату вентиляція відіграє вирішальну роль. У цій статті ми обговоримо питання щодо необхідності встановлення покрівельної вентиляції і розповімо про монтажі найпоширеніших систем.

Зміст

  • Навіщо потрібна вентиляція
  • Види вентиляційних систем
    • Коньково-точкова вентиляція
    • Аэроконьковая вентиляція
    • Вентиляційні труби та примикання
    • Вентиляційні вікна
  • Монтаж вентиляції покрівлі
    • Аератори для вентиляції
    • Аэроконьки для вентиляції
    • Вентиляційні труби

Людина в процесі життєдіяльності (миття посуду, душ, прання, приготування їжі і т. д.) виробляє велику кількість пари, яка разом з теплим повітрям піднімається нагору – до даху будинку. І якщо в цій даху не передбачено вентиляційний отвір, пару нікуди діватися, і він осідає у вигляді конденсату на балкових перекриттях, кроквах і інших поверхнях. В результаті вони починають сиріти, розбухати і гнити, якщо це дерево, або іржавіти, якщо перекриття із залізних балок. Довго такий будинок не простоїть, і відсутність вентиляції позначиться не тільки на цілісності конструкцій – постраждають і самі мешканці.

Але мало лише прорубати дірку в даху і дати вихід теплому повітрю, необхідно організувати всередині стін і підпокрівельний вентилювання. Для цього використовують різні види систем, про які ми поговоримо трохи пізніше.

Вентиляція покрівлі: особливості облаштування

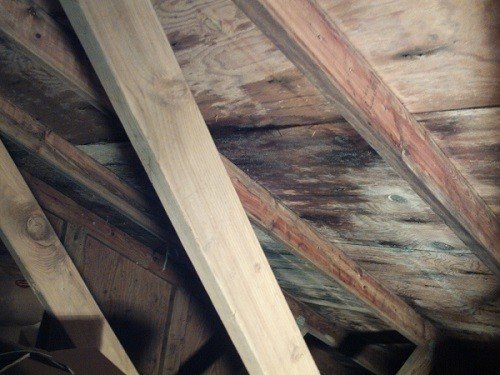

Поки що уявімо собі долю будинку з недостатнім вентилюванням або зовсім без нього:

  • Теплий вологий пар буде пронизувати всі дерев’яні елементи, і накопичення вологи призведе до їх швидкого руйнування – крокви і перекриття можуть ослабнути і не витримати ваги даху.
  • Пароізоляція покрівельного пирога не буде справлятися з підвищеною вологістю в приміщенні, в результаті чого теплоізоляційний шар відсиріє і перестане виконувати своє призначення – взимку в такому будинку буде сиро і холодно, сильно зростуть витрати на опалення та електроенергію.
  • На вологих дерев’яних поверхнях швидко з’явиться чорна цвіль і грибок – шкідливо для здоров’я.
  • Висока вологість призведе до проблем зі здоров’ям дихальної системи мешканців.
  • У зимовий час на покрівлі буде постійно накопичуватися волога, що призведе до утворення криги і бурульок – збільшення ваги заледеневшей покрівлі надасть сильний тиск на і без того ослаблі від вогкості крокви.
  • Без вентиляції через покрівлю влітку вона буде сильно нагріватися, передаючи тепло всередину будинку – в приміщеннях буде душно і волого (особливо гостро це відчувається в будинках з дахами з бітумної черепиці).
  • Зростуть витрати на кондиціонування приміщень (постійно включені вентилятори, кондиціонери на повній потужності тощо).
  • Якщо вентиляція в будинку збалансована (мова йде не тільки про покрівлю, але також фундаменті та стінах), то атмосферний тиск самостійно витягує тепле повітря з-під даху назовні. Одночасно зовні буде втягуватися прохолодний чисте повітря, який охолодить горищне приміщення і забезпечить комфорт мешканцям. Варто зауважити, що подібне кондиціонер здійснюється природним чином без використання техніки і енерговитрат – треба лише грамотно все облаштувати. В одноповерхових будинках тиск слабке, тому там облаштовують витяжну вентиляцію покрівлі – спеціальні вентилятори виганяють пар і забирають свіже повітря з вулиці.

    Вентиляція покрівлі: особливості облаштування

    Переваги системи вентиляції покрівлі:

  • Природна вентиляція (тепле повітря піднімається вгору, холодний – втягується у приміщення).
  • На горищі завжди сухо і прохолодно (можна сушити трави, зберігати врожай, техніку, консервації тощо).
  • Теплоізоляція в сухості і збереження.
  • Несучі елементи захищені від корозії.
  • Природне вентилювання економить кошти на оплату електроенергії.
  • По всьому видно, що краще раз витратитися на якісну вентиляцію покрівлі, ця сума окупиться за кілька років, а потім ви почнете помічати колосальну економію на паливі, електриці, будете рідше робити косметичний ремонт і жити в своє задоволення.

    Види вентиляційних систем

    Для різних конструкцій дахів передбачені різні види вентиляційних систем. При виборі також слід враховувати матеріал, з якого виготовлений покрівельний пиріг і функціональне призначення приміщення (підвищена вологість, робота із хімічними речовинами тощо).

    Коньково-точкова вентиляція

    Даний вид застосовують для дахів з ухилом 1:3 або більше. Елементи вентиляційної системи можуть бути різної форми в залежності від дизайну виробника, однак всі вони взаємозамінні, оскільки мають один і той же принцип роботи.

    Вентиляція покрівлі: особливості облаштування

    Кількість елементів коньково-точкової вентиляції (далі – КВТ) залежить від площі покрівлі. Один вузол проходу вентиляції в покрівлі здатний обслужити близько 60 кв. м.

    Щоб вирахувати необхідну кількість КВТ, використовують формулу: n КВТ = S кр. / 60, де S кр. – це площа даху.

    Стандартна комплектація КВТ включає оклад, протимоскітну сітку, ковпак, перехідник (у разі влаштування примусової вентиляції).

    Аэроконьковая вентиляція

    Даний тип вентиляційної системи складається з окремих компонентів – аэроконьков. Він застосовується для дахів з ухилом 1:3 і більше. Аэроконек випускає нагріте повітря з покрівельного пирога, який збирається між теплоізоляційним шаром і основою покрівлі.

    Вентиляція покрівлі: особливості облаштування

    У більшості випадків аэроконьки надають в комплекті з покрівельним матеріалом. Вони виготовлені з міцного пластику, ширина співпадає з шириною конькової плити (може коливатися в ширину від 25 см до 33 см, в довжину від 40 см до 50 см). Аэроконьки вентиляції м’якої покрівлі мають привабливий зовнішній вигляд. Вони довговічні і функціональні, а монтаж проводиться тими ж інструментами і матеріалами, що і саме покриття даху.

    Вентиляційні труби та примикання

    Такі елементи використовують на дахах з ухилом 1:3 і більш пологих. Висота труб вентиляції біля виходу на покрівлі може досягати 50 див. Одна труба, як і КВТ, здатна провітрювати 60 кв. м даху, відповідно, і розрахунок необхідної кількості елементів можна провести за тією ж формулою.

    Вентиляція покрівлі: особливості облаштування

    Вентиляційні примикання встановлюють на пологих дахах зі скатами довше 60 см, де неможливо встановити труби. Таким чином, скати плавно переходять в примикання, і естетичність будинку не порушується.

    Висота вентиляційних примикань щодо покрівлі не повинна бути менше 40-50 см (в ідеалі 65 см), щоб взимку їх не засипало снігом. Ширина вентиляційного отвору в примиканні повинна бути не менше 50 див. Дерев’яний каркас з отвором обшивають фанерою або роблять решетування. Зверху його захищають металевими відливами, щоб під час опадів всередину не потрапила волога. Для цієї мети можна використовувати віконні відливи, відповідні відтінку покрівлі.

    Вентиляційні вікна

    Ще один спосіб забезпечити повноцінне провітрювання приміщення. Слухові вікна встановлюють на фронтальній частині будівлі під коником. В сумі площа вентиляційних вікон повинна складати мінімум 1/3 від площі всієї покрівлі. Таку вентиляцію використовують в основному для дахів з фронтонними свесамі. На зображенні нижче показано пристрій вентиляції покрівлі з вікнами:

    Вентиляція покрівлі: особливості облаштування

    Наскрізний отвір у фасаді прорубують не далі ніж в метрі від коника і приблизно в 20 см від теплоізоляційного шару. У верхню частину вставляють вентиляційну решітку, укомплектовану протимоскітною сіткою.

    Монтаж вентиляції покрівлі

    Для кожного виду вентиляційної системи передбачена своя технологія монтажу. Слід пам’ятати, що ця робота пов’язана з ризиком для життя, вимагає страховки і професійних навичок, тому не варто займатися цим самостійно.

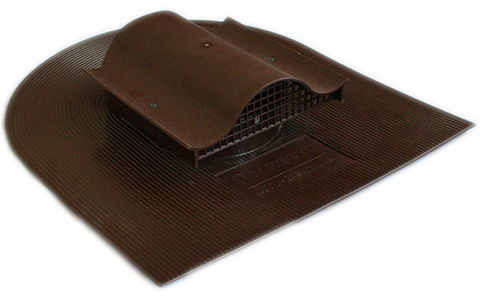

    Аератори для вентиляції

    При установці коньково-точкових аераторів необхідно дотримуватися дистанцію максимум 100 см від коника і розставляти їх рівномірно по поверхні даху. Завдяки великій кількості кольорів пластикових корпусів, можна підібрати аератор в тон з покрівлею.

    Які інструменти та матеріали необхідні для монтажу:

    • покрівельні цвяхи з широкими капелюшками (використовуються для фіксації бітумної черепиці);
    • покрівельний клей (бітумна мастика);
    • саморізи довжиною до 35 мм;
    • шпатель (нержавійка);
    • електричний лобзик.

    Вентиляція покрівлі: особливості облаштування

    Хід роботи:

  • Встановіть оклад аератора суворо вертикально.
  • Через прохідний канал з даху позначте контури вентиляційних отворів окладу.
  • Скористайтеся електролобзиком і виріжте отвір відповідної форми, щоб забезпечити прохід вентиляції через покрівлю.
  • Встановіть оклад і зафіксуйте його за допомогою покрівельних цвяхів з дистанцією 10-15 мм один від одного.
  • Рівномірно згладжуйте оклад до фанері, прибираючи утворюються хвилі.
  • Прибийте 3 кола цвяхів на рівній відстані.
  • Проклейте оклад бітумною мастикою для додаткової гідроізоляції.
  • Встановіть покрівельне покриття, обходячи аератори і зарізаючи його навколо окладу.
  • Знову обробіть оклад рідким бітумом, намазуючи його шпателем. Особливу увагу приділіть місцем, де оклад стикується з дахом.
  • Загорніть бітумну плитку і зафіксуйте її положення цвяхами.
  • Надягніть на оклад вентиляційну сітку, прикрутивши її на 3 саморіза (1 вгорі і 2 внизу). Зверніть увагу, що в задній частині сітки є спеціальний виступ, на який кріпиться кришка.
  • Надягніть кришку, замкніть її і прикрутіть саморізами. Важливо, щоб саморізи були не більше 40 мм, інакше вони можуть продірявити покрівлю та порушити ізоляцію.
  • Аэроконьки для вентиляції

    Для фіксації пластикових аэроконьков використовують саморізи довжиною від 50 до 70 мм, попередньо зробити отвір в скаті даху шириною 50 мм. До цієї прорізи впритул підводять покрівельний матеріал і вже поверх нього монтую вентиляційний гребінь. Система кріплення з декількох замків дозволяє щільно зафіксувати елементи на скатах.

    Важливий момент: в точках фіксації аэроконьков необхідно попередньо встановити обрешітку для більш стабільного кріплення.

    Якщо у коника на даху є перетин, спочатку слід прикріпити вентиляцію до найбільшого коника, а потім, починаючи від точки перетину – до країв. На краях останні аэроконьки треба обрізати під потрібний розмір. М’яка покрівля коник кріпиться за допомогою саморізів 25 мм з прессшайбой.

    Вентиляція покрівлі: особливості облаштування

    Хід роботи:

  • Прикріпіть протимоскітну сітку таким чином, щоб дерев’яні брусочки були повністю на неї насунуті.
  • Прикріпіть бруски довжиною 35 см ершеными цвяхами довжиною 90 мм або саморізами по дереву, зробивши дистанцію між ними 20-25 см. Змонтуйте 2 ряду брусків: нижній ряд повинен йти по прямій в 50 см від гребеня вентиляції, верхній – з брусками, розташованими в шаховому порядку, перекриваючи нижні проміжки. Таким чином, ви забезпечите захист від потрапляння у вентиляцію снігу і листя.
  • Загорніть сітку і прибийте фанеру.
  • На фанеру постеліть підкладковий матеріал і встановіть по колу карнизні капельники.
  • Змонтуйте покрівельне покриття і коник.
  • Якщо ви врезаете коник в скат, дотримуйтесь правил нахлеста. Проте зробити це в поодинці без професійної підготовки неможливо, тому таку роботу краще доручити фахівцям.

    Вентиляційні труби

    Щоб зробити вентиляцію покрівлі з металочерепиці з ухилом 1:3 або менше, слід використовувати вентиляційні труби, призначені спеціально для цього покрівельного матеріалу. У більшості випадків вибирають пластикові труби з-за їх естетичного вигляду, практичності і дешевизни. Пластик не піддається корозії і здатний витримувати екстремальні погодні умови, тому нерідко служить довше самого даху. Вентиляційні конструкції з пластика вже практично витіснили класичні оцинковані металеві труби.

    Вентиляція покрівлі: особливості облаштування

    Для дахів зі схилом більше 6 м і пологим ухилом замість труб встановлюють вентиляційні примикання. По відношенню до даху їх висота повинна становити не менше 40 див. В північних регіонах, де щорічно випадає велика кількість снігу примикання слід робити вище – близько 65 див.

    Бажання заощадити на будівництві цілком зрозуміло, проте є речі, на яких економити не можна, щоб, як той скупий з приказки, не заплатити двічі.
