Прагнення людини до комфорту підштовхує його до розробки різних методів поліпшення умов його проживання. Як ми діяли раніше, коли в приміщенні було холодно? Збільшували температуру з допомогою додаткових батарей або обігрівачів. Тепер же для нашої зручності і безпеки частина цієї задачі бере на себе встановлення теплої підлоги. Завдяки системі нагріву в будинках стає набагато тепліше.
Для того щоб зрозуміти, чи можна своїми руками провести монтаж такого водного підлоги, пропонуємо вам ознайомитися з нашою інформацією.
Класифікація теплих підлог
В залежності від джерела тепла, нагріваючого знизу підлогове покриття, система такого опалення підрозділяється на водяну і електричну. Порівняно з традиційним центральним опаленням, де тепло виходить від радіаторів, подібний обігрів має масу переваг:
- Рівномірне прогрівання приміщення по всій поверхні знизу вгору, що для людського організму більш комфортно.
- Відсутність алергічних реакцій за рахунок того, що пил не піднімається повітряними потоками, як це відбувається при конвекційному способі опалення.
- Збереження на більш тривалий термін підлогового покриття, оскільки виключається ризик розвитку цвілі і різного роду грибків.
Які види теплої підлоги існують
Свою назву теплий пол отримав завдяки системі нагріву, яка встановлена в будинку або квартирі. Вся площа приміщення прогрівається за рахунок підвищення температури поверхні підлоги.
Водяна підлога
Назва говорить сама за себе — всі процеси відбуваються із застосуванням води. Цей варіант досить популярний у нашій країні і хороший тим, що провести його монтаж можна не тільки в нових будинках, але і у вже побудованих будинках, спорудах і окремих квартирах.
Дослідження підтверджують, що при цьому методі відбувається економія енергії для обігріву. Різниця температури в радіаторі і теплом водяному полі становить 20 . Але за рахунок того, що вся поверхня прогрівається рівномірно, ці градуси не відчуваються, і людина відчуває себе комфортно.
Електричний підлогу

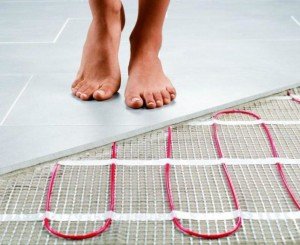

Приємно ходити по гладкій теплою плитці
На даний момент це найпоширеніший вид. За типом нагрівального елемента підлоги бувають:
- Плівкові.
- Стрижневі.
- Кабельні.
Залежно від способу нагрівання:
- Конвекційні.
- За допомогою інфрачервоного випромінювання.
Пристрій водяного статі
Звичайно, монтаж системи опалення підлоги краще довірити фахівцям. Але давайте подивимося, чи обов’язково це робити. Всі необхідні матеріали для укладання будете ви купувати. Потім потрібно буде чекати, поки майстри прийдуть до вас у будинок. Подивившись та перевіривши рівнем, рівна поверхня, куди будуть вкладатися труби, вони знайдуть купу зауважень, які доведеться вирішувати вам самим. Знову час, гроші і нерви.
З появою в будівельній індустрії нових матеріалів не складе особливих труднощів провести монтаж водяної підлоги самостійно. Тільки треба знати деякі моменти, щоб уникнути непоправних помилок під час робіт.
Використовуючи гарячу воду в якості основного і головного джерела тепла, розберемо принцип дії цього методу. Він досить простий.
Замість того, щоб повісити на стіну батарею, на поверхню підлоги ви монтуєте спеціальну гнучку трубу, по якій рухається гаряча вода, обігріває приміщення. Джерелом нагрівання може бути або газовий котел, або центральне опалення.

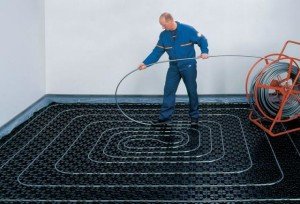

Монтаж водяного опалення
На жаль, застосування цього методу проблематично в старих багатоквартирних будинках. Тут потрібно безліч узгоджень і підключень. Ви будете прив’язані до комунальних служб, які почнуть експлуатувати опалення лише за певних умов, що визначають настання опалювального сезону.
Але в сучасних багатоквартирних будинках ще на стадії проектування вже передбачений варіант встановлення теплої водяної підлоги — для підключення є відповідні стояки. І не забувайте насамперед звернутися у комунальну службу. Тут ви отримаєте дозвіл і рекомендації. В іншому випадку чекайте неприємностей. Що стосується власників власних будинків, то тут немає ніяких обмежень.
Деякі нюанси монтажу
Для того щоб не обігрівати сусідів знизу, які вам будуть невимовно вдячні за турботу про них, поверхня підлоги під трубами повинна бути вкрита теплоізоляційним матеріалом.
В якості облицювального матеріалу укладайте такий, який має високу теплопровідність, щоб ККД системи не дорівнює 0.
Укладайте труби на піщано-цементну стяжку. Така підстава витримує досить великі навантаження. А найголовніше, збільшує площа обігріву в кілька разів. Адже труби в своєму перерізі мають невелику поверхневу площу.
Колекторна група

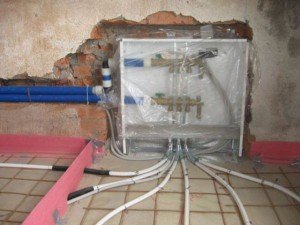

Колекторна група водяної теплої підлоги
Роботу починаємо з вибору місця під шафу колектора. Він повинен бути розташований внизу стіни по центру приміщення. Тут буде відбуватися стикування нагрівальних труб теплої підлоги з центральної опалювальної магістраллю або з основним автономним опаленням будинку.
Щоб сам ящик сильно не виступав, доведеться грунтовно попрацювати і втопити його у вертикальну поверхню стіни безпосередньо біля підлоги. У нього ж потім встановлюються і деякі регулювальні елементи.
Тепер потрібно завести труби — поворотну і подає. Не забудьте на їх кінцях закріпити запірні вентилі. З’явиться бажання відключити дане приміщення від загальної системи опалення — перекрийте вентилі. Метал і пластик з’єднуються за допомогою компресійного фітинга. Наступним етапом буде підключення колектора. Його вхід з’єднайте з вентилем, а до бічних виходів з допомогою фітинга під’єднайте металопластикові труби теплої підлоги. Все, що потрібно для роботи, ви можете придбати в спеціалізованих магазинах, де грамотні продавці зберуть вам комплект необхідних деталей.
Підготовка поверхні для виробництва монтажних робіт
Поверхня підлоги повинна бути відносно рівною. Коли стяжка має різну товщину, то і обігрів кімнати буде відбуватися нерівномірно. Для вирівнювання підстави можна використовувати цементно-піщаний розчин або спеціальні сухі суміші. При укладанні розчину або суміші необхідно користуватися будівельним рівнем, щоб максимально наблизити поверхню до горизонталі.
На чисту підлогу, звільнений від пилу і бруду, укладається тонкий шар гідроізоляційної плівки. Волога від нижнього шару не повинна підніматися вгору. По периметру знизу до стіни кріпиться демпферна стрічка.
Укладання теплоізоляції

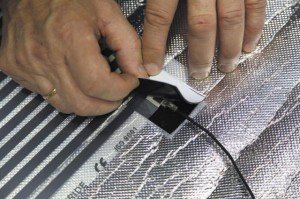

Ізоляція ІК підлоги
За рахунок теплоізоляційного шару можна заощадити 15-20% тепла. Не шкодуйте грошей на цей матеріал — він швидко окупиться, а надалі тільки допоможе вам у збереженні сімейного бюджету. Товщина шару може бути від 5 сантиметрів до 25. Залежить вона від того, що знаходиться внизу. Якщо опалювальне приміщення, то шар не повинен бути високим. Матеріали для теплоізоляції бувають різними. В цьому питанні вам допоможуть розібратися фахівці магазину.
Останнім часом почали випускати спеціальні теплоізоляційні мати для влаштування водяних теплих підлог. З одного боку вони вже мають виступи для прокладки труб.
Укладання труб
На поверхню базової підстави укладіть сітку із прутів арматури. Саме на неї з кроком 1 м будуть монтуватися труби. Ідеальний по довжині контур дорівнює 50-60 м. Не вклалися в допустимі межі, тоді додайте ще один контур.
Для компенсації втрати тепла існує декілька способів укладання труб:
- Паралельний — кладка труб одна за одною.
- Спіральний — укладання труб у вигляді спіралі.
Зазвичай для цих цілей застосовуються труби поліпропіленові або з металопластику. Від стіни до труби має бути відстань не менше 7 див.
Попередньо кінець труби кріплять у колектор і починають монтаж труб теплої підлоги. Кожна петля повинна бути цілісною, щоб не було додаткових з’єднань. Залишився кінець з’єднується з колектором. Тепер треба переконатися, що система працює. Для цього її потрібно випробувати. Спочатку протягом 30 хвилин, а потім — двох годин. Та якщо все добре, можна приступати до заливання системи цементно-піщаною стяжкою.
Пристрій цементно-піщаної стяжки і остаточна обробка підлоги

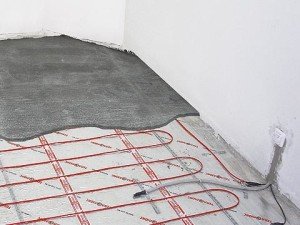

Стяжка на систему теплої підлоги
Матеріал для заливки можна купити в будь-якому будівельному магазині або приготувати самостійно, що буде трохи дешевше, але фізично нітрохи не легше. Як правильно ним користуватися, вказано на кожній упаковці. Тільки пам’ятайте, що труби повинні перебувати під робочим тиском, а висота розчину над трубами опалення не повинна бути менше 2 см для їх безпеки.
Після того як стяжка набере потрібну міцність — зазвичай це після 30 днів — приступайте до оздоблювальних робіт. Ідеально підійде керамічна плитка або будь-який інший матеріал, що володіє хорошою теплопровідністю.
Висновок
Якщо ви вирішили зробити свій будинок затишним і комфортним для проживання, не забувайте, в ньому все можна облаштувати своїми руками, включаючи штукатурку поверхонь, монтаж підлоги і установку рейкової стелі. Всі ці роботи виконуються не на один рік. Тому купуйте якісні товари і дотримуйтесь інструкцій. Тоді ваші близькі будуть пишатися тим, що ви зробили для них, і оточать вас і будинок своїм теплом і любов’ю.
