При виборі водяних теплих підлог в якості опалення, потрібно приділити особливу увагу їх монтажу. З існуючих видів теплих підлог саме водяні найбільш складні в монтажі, але ви в результаті робіт отримуєте довговічну опалювальну систему, що дозволяє домагатися високого комфорту і економії, недоступних при традиційному радіаторному опаленні. Вам потрібно купити на будівельному ринку або в магазині необхідні матеріали та елементи, а також підготувати базову основу в приміщеннях за певними правилами.
Зміст статті:
Підготовка підстави
Стару стяжку необхідно демонтувати до підстави. На відміну від робіт по створенню традиційної стяжки при установці теплої підлоги потрібно спочатку вирівняти базову поверхню по горизонталі, якщо перепади перевищують 10 мм.
На очищену поверхню слід укласти гідроізоляційний шар. По периметру прокладаємо демпферну стрічку, яка компенсує теплове розширення підлоги в процесі нагріву.
При облаштуванні водяної теплої підлоги, що складається з декількох контурів, демпферну стрічку укладають по лінії між контурами.
Щоб запобігти догляд тепла вниз, треба утеплити основу. В залежності від розміщення приміщення і типу підлоги, а також спрямованості системи обігріву потрібно вибрати відповідний варіант утеплення:
Можете використовувати особливі утеплювачі для теплих підлог. Подібні матеріали мають з одного боку особливими каналами для укладання труб систем теплих підлог.
Зверху на утеплювач укладають армуючу сітку, яка дозволяє закріпити шар стяжки, яким прикривається система теплої підлоги. Крім того, саме до сітки кріплять труби теплих підлог – ви заощадите гроші на спеціальних кліпсах і кріпильних смугах. При цьому вам знадобляться звичайні пластикові стяжки.
Вибір матеріалів та обладнання
Перед створенням теплої підлоги своїми руками визначитеся з обладнанням і всіма елементами системи, а також розрахуйте матеріали. Пристрій і склад теплої водяної підлоги складається з наступних елементів:
При виборі труб для водяної підлоги краще вибирати матеріал поліпропілен або зшитий поліетилен. Поліпропіленові труби радимо вибирати з армуванням за допомогою скловолокна, так як поліпропілен сам по собі має лінійне розширення при нагріванні. Поліетиленові труби менше розширюються. Останні стали більш популярними при компонуванні поверхневих опалювальних систем.
Труби слід вибирати діаметром 16-20 мм Потрібно вибирати такі матеріали, які будуть витримувати температуру до 95 градусів і тиск до 10 барів. Не женіться за дорогими варіантами, які мають кисневу захист і додаткові шари. Особливо це важливо, якщо ви хочете скоротити загальні витрати на монтаж теплих підлог.
Колектор – це патрубок з відводами, який призначений для підключення декількох контурів теплої підлоги до основної лінії подачі теплої води і забору охолодженої. При цьому використовують два розгалужувачі, що встановлюються в колекторний шафа. Один потрібен для розподілу гарячої води, а другий необхідний для збору зворотного більше холодної води. Саме колектор включає в свій комплект елементи налаштування підлоги:
- регулятори витрати;
- клапани;
- воздухоотводчики;
- системи аварійного зливу.
Розподіл і розрахунок труб
Для будь-якого приміщення протяжність труб і крок її прокладки слід визначати індивідуально. Розрахунки водяних підлог ви можете виконувати за допомогою особливих програм або вдавшись до послуг проектних компаній. Самостійно визначити потрібну потужність для контуру не так просто – важливо врахувати безліч параметрів і тонкощів. Якщо ви допустите помилку в розрахунках, ви зведете нанівець всю роботу системи і спровокуєте неприємні наслідки:
- погана циркуляція води;
- поява так званої теплової зебри;
- нерівномірний прогрів підлоги;
- наявність місць витоку тепла.
Для виконання розрахунків потрібно визначити наступне:
- габарити приміщення;
- вид теплоізоляції під підлогу;
- матеріал стін і перекриттів;
- вид підлогового покриття;
- потужність котла;
- діаметр труб в системі теплих підлог.
Ці дані дозволять вам визначити довжину необхідної труби для приміщення і крок її укладання для досягнення потрібної тепловіддачі.

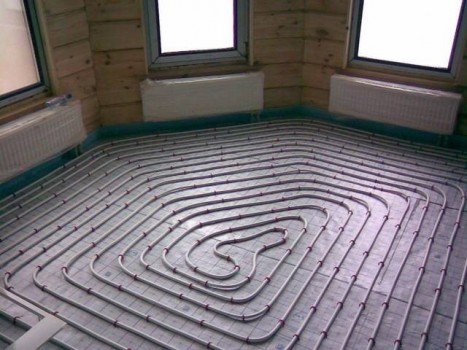

При розподілі труб вибирайте відповідний маршрут монтажу. Важливо врахувати, що вода, яка проходить по трубах, остигає. Це не недолік, а важлива риса водяних теплих підлог, так як тепловтрати в приміщенні не рівномірні.

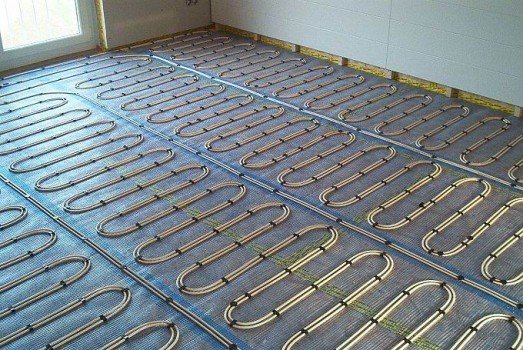

При розподілі труб теплої підлоги в кожному контурі потрібно пам’ятати декілька правил:
Часто трубу укладають з кроком 10-30 див. Зазвичай виявляється достатньо 30 см, а в зонах з високими тепловтратами проміжок скорочують до 15 див. Крім довжини і форми розподілу труб потрібно розраховувати гідравлічний опір. Воно зростає із збільшенням довжини і при кожному повороті. У всіх контурах, що приєднуються до одного колектора, потрібно привести опір до рівного значенню. Для вирішення ситуацій слід розділяти довгі контури на кілька менших (не більше 100 м в контурі).
Для кожного контуру потрібно відрізок труби довжини. Неприпустимі стики і муфти на трубах, що укладаються в стяжку. Таким чином, розрахунок довжини і замовлення матеріалу повинен здійснюватися після ретельного виконання розрахункових робіт з плануванням маршруту укладання.
Розрахунки проводяться для всіх кімнат окремо. Також не слід використовувати один контур для прогріву декількох приміщень.
Для утеплення веранди, лоджії або мансарди укладають окремий контур, які не поєднаний з прилеглими кімнатами. В іншому випадку, багато тепла буде витрачатися на її опалення, а в кімнаті буде холодно. Утеплення підстави під теплу підлогу проводиться за тією ж технологією, коли будинок стиоит на ґрунті. В іншому відмінностей в установці теплої підлоги на лоджії немає.
Вибір і монтаж колектора
Коли ви визначитеся з кількістю контурів, ви зможете вибрати підходящий колектор. Він повинен мати достатню кількість висновків для підключення контурів. Також колектор дозволяє регулювати і налаштовувати водяні теплі підлоги. У найпростішому варіанті колектор забезпечується лише запірними клапанами, що здешевлює систему, але позбавляє можливості регулювати їх роботу.
Трохи більш дорогими вважаються варіанти, що передбачають установку регулювальних клапанів. З їх допомогою ви зможете коректувати витрата води для кожній окремій петлі. Підвищення вартість хоч і буде помітним, ця система дозволить регулювати тепла підлога для рівномірного прогріву приміщень.
Серед обов’язкових елементів колектора можна виділити воздухоотводный клапан і зливної відвід. Для автоматизації гідравлічного теплої підлоги існують колектори з сервоприводами на клапанах і попередні змішувачі, регулюють температуру води, що подається, і змішуючі її зі зворотного постигла. Ці системи можуть коштувати досить дорого. У приватному будинку можна обійтися без них, так як краще один раз правильно налаштувати колекторну групу простіше, ніж витрачати багато коштів на автоматичну систему, яка буде працювати в однаковому режимі при постійних навантаженнях.
Колектор теплої підлоги слід встановити в особливий ящик, призначений для цього. Його товщина зазвичай становить 120 мм. Розміри вибирають з урахуванням розмірів колекторної групи з необхідними додатками, такими як датчики тиску, повітропроводи і сливи. Під колекторної групою залиште місце до підлоги, потрібний для загину підведених трубок від всіх контурів підлоги.
Установку водяного теплої підлоги починають з розташування колекторного шафи. Його потрібно розташовувати таким чином, щоб труби від кожного контуру і кімнати мали приблизно однакову довжину. Іноді шафа розумно наблизити до найдовшим контурах.
Найпростіший спосіб, що дозволяє приховати шафа – це монтаж його в стіну. Товщина дорівнює 12 см, цілком дозволяє це зробити. Головне пам’ятати, що поглиблення і отвори в несучих стінах проробляти не рекомендується, а найчастіше це зовсім заборонено.
Встановлюйте ящик вище рівня теплих підлог, не допускаючи відведення труб вгору. Це забезпечить адекватну роботу системи відводу повітря.
Колекторний шафа збирають і заповнюють за загальним стандартам згідно інструкції до колектора, тому проблем з установкою елементів і дод. обладнання виникнути не повинно.
Вибір котла
Котел завжди вибирають з урахуванням потужності обладнання. Він повинен нагрівати воду навіть у пікові моменти завантаження системи і мати запас по потужності. Це означає, що потужність котла повинна бути дорівнює сумарній потужності всіх теплих підлог +15-20 відсотків.
Для забезпечення циркуляції води в системі потрібен насос. Сучасні електричні та газові котли мають вбудований насос, якого виявляється достатньо для опалення одно – і двоповерхових будинків. Якщо квадратура приміщень перевищує 150 метрів, краще встановіть додатковий насос або навіть кілька. Їх монтують у віддалених колекторних шафах.
На вході і виході з котла монтують запірні клапани, які відключають котел при необхідності ремонту або профілактики. Це дозволяє не зливати воду в таких випадках.
Якщо у вас виходить кілька колекторних шаф, на основній трасі підведення теплої води слід вмонтувати розгалужувач, а за ним розмістити звужують перехідники. Це забезпечить рівномірний розподіл води в системі.
Установка труб і створення стяжки
В основному укладання теплої підлоги роблять за допомогою спеціального кріпильного профілю, який кріплять до підлоги шурупами і дюбелями. На них є гнізда для фіксації труб. З їх допомогою простіше дотримуватися відстань кроку між витками.

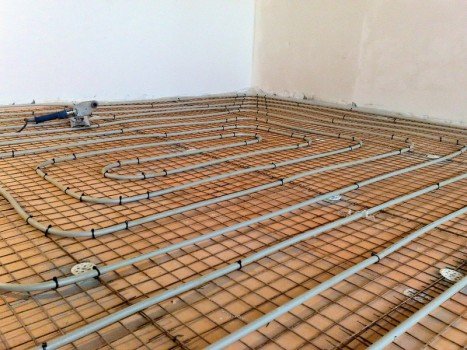

Для кріплення підходять пластикові стяжки, якими трубу можна притиснути до металевої армуючої сітки. При цьому не слід стягувати трубу дуже туго – краще, щоб петля стяжки була вільною.
Труби зазвичай поставляються в бухтах – не витягуйте її з бухти виток за витком. Разметывать її потрібно поступово по мірі укладання і фіксації до підлоги. Всі вигини слід робити обережно, дотримуючись обмежень на можливий радіус. Зазвичай поліетиленові труби мають радіус, рівний п’яти діаметрів.
Якщо ви сильно пережмете трубу, на вигині утворюється біляста смуга. Це ознака того, що матеріал сильно розтягнувся і переломився. Це дуже погано, так як ризик розриву труби в таких місцях сильно зростає.
Кінці труб, підводиться до колектора, при необхідності прокладають через стіни і укладають утеплювач. Для приєднання труб до колектора застосовують евроконусную систему або обтискні фітинги.

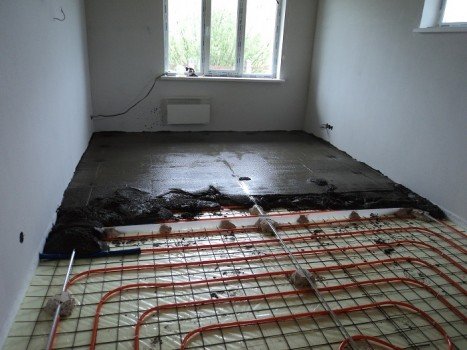

Після завершення монтажу теплої підлоги потрібно обов’язково перевірити систему під високим тиском. У труби для цього заливають воду та підвищують тиск до 5-6 бар, підтримуючи його протягом 24 годин. Якщо протікання і помітних розширень ви не помітите, приступите до заливання стяжки. Заливку виконують при тиску в трубах. Лише через 28 днів стяжку вважають готовою, і після цього можна приступати до подальших робіт з монтажу підлогових покриттів.
Формування стяжки: важливі тонкощі
Існують певні особливості при створенні стяжки поверх водяних теплих підлог. Це пов’язано з правилами розподілу тепла в товщі і використовується покритті для обробки підлоги:
Включати теплий водяний підлогу можна при перших осінніх холодів. Первинний прогрів може зайняти кілька днів, а потім система буде легко підтримувати потрібну температуру. Висока інертність водяних теплих підлог – це добре, так як якщо котел не буде деякий час гріти воду, система буде віддавати в приміщення тепло. Також можна підтримувати систему на малій потужності протягом року, відключивши деякі контури і залишивши тільки ті, які прогрівають кімнати, підлогові покриття яких зроблені з керамічної плитки або наливних підлог. Відомо, що навіть влітку ці покриття холодні і не завжди комфортні.
