Стяжка для теплої водяної підлоги – це, напевно, кращий і єдиний варіант для укладання такої системи. Так було до певного часу. Але сьогодні будівельники використовують різні підходи, і практикують монтаж обігрівальних елементів навіть під дерев’яне підставу, підготувавши заздалегідь «пиріг» з різних ізолюючих матеріалів.
Наскільки насправді хороша задумка низькотемпературного опалення? Варто прокладати таку систему будинку? У цій статті ми зважимо всі за і проти, і поговоримо про способи її монтажу своїми руками.
Переваги вибору
Перш за все, необхідно сказати про те, якими позитивними якостями характеризується така система обігріву.
Економічні показники
Порівнюється це по відношенню до конвекційних систем, і в цьому плані вони значно поступаються водяному підлозі. Досягається це завдяки проекту раціонального розподілу температури нагріву, по всій поверхні підлоги.
При необхідності більше прогрівається та область, де в цьому є потреба, а там де цього не потрібно, система вимикається. У конвекційних типах, більше нагрівається повітря в приміщенні, а на рівні підлоги відносно прохолодно.
Свобода оформлення
Оскільки контур системи обігріву захований в підлозі, то немає сенсу використовувати радіатори опалення. В приміщенні і так створиться комфортна температура. Тому стіни будуть вільні, при цьому відкриваються великі можливості для ремонту та декору простору.
Недоліки
Водяна тепла підлога в квартирі, дуже складно змонтувати своїми руками. Приміром, дуже проблематично витримати рівномірний крок укладання труб, і провести заливку цементної стяжки, поверх усього контуру.
Схема укладання
- Вмонтовувати таку систему можна тільки на початковому етапі будівництва, правильно поєднуючи всі роботи з капітальним ремонтом.
- Утрудненість в обслуговуванні. Втім, цьому є вагомий контраргумент. Тому як під цементну стяжку укладається труба без стику, то це гарантує відсутність протікання по всьому контуру.
В цілому, як стверджують багато користувачів, ідея точно хороша. Принаймні, при правильній підготовці і заливання стяжки, реалізація цього проекту в процесі експлуатації принесе тільки позитивні чинники.
Вибір матеріалу
Використання будь матеріалу, дозволяє укладати водяна тепла підлога в квартирі? Задумуючи, виконання даного проекту своїми руками, з цим необхідно визначитись в першу чергу.
Пристрій включає в себе наступні елементи:
- Котел для нагрівання рідини.
- Насос для нагнітання її в систему.
- Кульові клапани.
- Труби і розведення для них.
- Колектор з регулюванням контуру обігріву.
Основний матеріал
Труби краще вибрати поліпропіленові, армовані скловолокном. Бо як чистий матеріал, що має властивості лінійного розширення при нагріванні. Діаметр труб вибирається в діапазоні 16-20 мм, довжина магістралі розраховується за заздалегідь складеною схемою. При цьому не потрібно гнатися за дорогими матеріалами, при правильно змодельованої конструкції, і відповідної заливці, тепла підлога без проблем пролежить досить довгий час. Приділіть особливу увагу складанню майбутнього проекту.
Пиріг для теплої підлоги – як правильно робити
Так, на будівельному мовою називають шари різних прокладкових матеріалів, які необхідно укласти в обов’язковому порядку. Їх, як правило, кілька, вони і формують своєрідний «пиріг» певної товщини. Це необхідно врахувати при прокладці теплої підлоги своїми руками.
Дерев’яна підлога
Це єдиний варіант, при якому монтується водяна тепла підлога без стяжки. При роботі з таким покриттям, необхідно правильно виконати кожен крок роботи, і скласти попередній проект. У цьому випадку «пиріг» з матеріалів, що викладається між лагами в такій послідовності:
- Утеплювач. Зазвичай для цього використовують пінопласт. Тому в цьому випадку на поверхню виявляється менше навантаження, при необхідності його можна замінити скловатою.
- Фольга. Якщо в проекті використовувати цей матеріал, то захисні шари теплої підлоги будуть ефективніше зберігати тепло.
- Труба. Її укладають поверх все матеріалів, між дерев’яними лагами. У точці перетину трубою лад в них роблять пропили необхідного розміру. В монтажному проекті також необхідно продумати цей момент.
- Несе покриття. Для цього радять використовувати шпунтовану дошку.
- Чистовий настил. Завершує весь «пиріг» прокладкових матеріалів, укладання декоративного покриття. Тут фахівці не рекомендують використання спінених матеріалів, вони можуть погіршити і так невисоку їх теплопровідність.
Таким чином, виходить значна товщина всього шару, але в цьому випадку вона буде надійно схована під дошками.

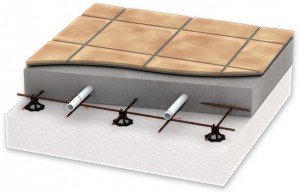

Бетонне покриття
У цьому випадку «пиріг», що влаштовується з ізолюючих матеріалів виконується за наступною схемою:

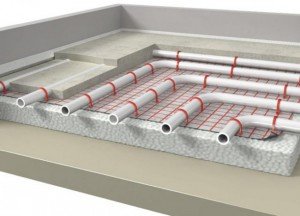

Система опалення
- Укладання гідроізоляції буде першим етапом. У цих випадках використовують рулонні матеріали будь-якої довжини і ширини. Якщо вони невеликих розмірів, то укладання потрібно робити внахлест. Це дозволить зберегти температуру підлоги.
- Монтаж щільного утеплювача. В цьому випадку краще вибрати екструдований пінополістирол.
- Установка по всьому периметру кімнати демпферної стрічки, яка дозволить компенсувати температурне розширення стяжки.
- Монтаж системи трубопроводу. Оскільки після укладання фінішного покриття доступ до повного контуру буде недоступний труба повинна бути без стиків, і краще придбати її відразу необхідної довжини.
- Укладання армуючої сітки, яка монтується поверх труби.
- Установка маяків по всій площі основи, які будуть служити орієнтиром горизонтальності заливається стяжки.
- Укладання заливальної суміші. Для цього краще вибрати бетон марки 150, і не нижче. Фінішне покриття укладається після повного застигання стяжки за відповідної технології обраного виду покриття.
Перед початком монтажу, краще заздалегідь продумати, і в схематичному плані замалювати весь проект. В подальшому, роблячи все своїми руками, вам буде зручніше контролювати поетапне проведення всіх робіт.
Як монтується трубопровід
Тут передбачається кілька етапів, Технологія укладання водяної теплої підлоги передбачає проведення роботи в кілька етапів, куди в першу чергу входить розрахунок і монтаж труб.
Розрахунок і правильний розподіл труб
Для будь-якого приміщення, протяжність довжини труби та визначення кроку її укладання вираховується окремо. Можна скористатися послугами спеціалізованих організацій, але якщо ви вирішили все робити своїми руками, то запам’ятайте, що будь-який прорахунок може призвести до збою в системі опалення. Основні проблеми можуть полягати в наступному:

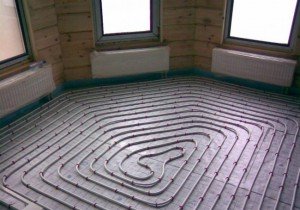

Схема розкладки труб
- Недостатня циркуляція рідини.
- Прояв ефекту «теплової зебри». Чергування прогрітих і непрогретых труб.
- Нерівномірний нагрів.
Щоб правильно зробити розрахунок довжини контуру, потрібно враховувати деякі параметри:
- Загальний розмір приміщення.
- Матеріал, з якого виконані перекриття підлоги, стін і тип теплоізоляції.
- Діаметр труб.
- Потужність котла.
Розробляючи проект прокладки трубопроводу, необхідно вибрати оптимальний маршрут, щоб досягти правильного розподілу температури по всій площі підлоги. Тут береться до уваги, що проходячи по трубах, вода поступово остигає.
Розподіляючи крок труб теплої водяної підлоги, необхідно враховувати наступні правила:
- Починати викладати контур потрібно від зовнішньої стіни приміщення.
- Якщо введення труби не можна здійснити, таким чином, то цю ділянку необхідно утеплити.
- Для поступового прогрівання підлоги, використовується укладання труби змійкою. Для рівномірного прогріву вона може монтуватися і за спіралеподібною схемою.
Прокладаючи систему, труби доводять до центру кімнати, зберігаючи подвійний крок між ними. Після цього їх повертають у зворотному напрямку і акуратно прокладають поряд у напрямку до виходу з кімнати, скоротивши при цьому крок.
Частіше при влаштуванні системи, крок укладки береться рівним 30 см, а в приміщеннях з більш низькою температурою, його можна скоротити до 15 см. Такі розміри потрібно витримувати, якщо потрібно укласти водяна тепла підлога у ванній.
Укладання труб

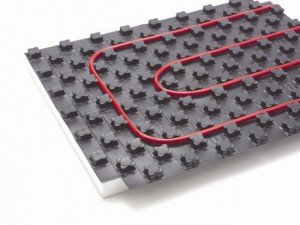

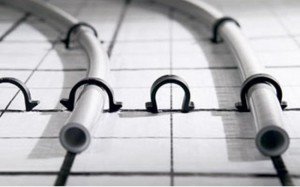

Фіксуюча шина
Будь-яка робота, виконана своїми руками, вимагає особливого підходу, не є винятком і укладання труб теплої підлоги. Більшість фахівців, при їх монтажі використовують спеціальні профілі для кріплення до підлоги. Ці елементи мають спеціальні пристрої (гнізда), що дозволяють дотримати крок укладання.
Щоб закріпити трубу до профілю, достатньо буде звичайних пластикових стяжок. При цьому важливо не стискати їх занадто сильно.
Різних схем укладання багато. Відповідна вибирається виходячи з потреб та особливостей кімнати, зокрема схеми розстановки меблів. Після монтажу необхідна перевірка системи. Робиться це пуском в неї води з тиском в 5-6 бар протягом доби. Якщо протікання немає, то можна приступати до укладання стяжки.
Заливка стяжки – правильна технологія
Мінімальна товщина стяжки для такого підлоги, зазвичай коливається від 5 до 10 див. Але при роботі з нерівною поверхнею, вона може досягати 15 см, в деяких випадках 20 див. Додатково стяжку армують сіткою з скловолокна або полімерної фібри, рівномірно розподіляючи і розрівнюючи по всій товщині бетонного шару.

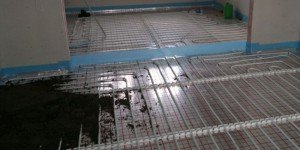

Заливка
Тут також потрібно складання проекту, який краще замалювати на папері. Спочатку площа розбивають на декілька ділянок, при цьому максимальний розмір площі окремого сегменту, не повинен перевищувати 4м2, так буде простіше залити стяжку на водяний тепла підлога. По лініях розмітки мають компенсаційні шви, для запобігання температурних розширень бетону. Також, через них проходять відвідні трубки водяній опалювальної системи.
Розподіл розчину
Приготувавши необхідну кількість розчину, його рівномірно розподіляють по всій поверхні, вирівнюючи товщину шару спеціальним правилом або довгим шпателем. Після кількох годин, коли суміш схопиться, спеціальною щіткою проводять додаткове ґрунтування. Якщо ви використовуєте в якості стяжки самовыравнивающееся покриття, то цього робити не потрібно.
На замітку. Чим більше товщина залитій стяжки, тим довше буде проходити процес твердіння.
Щоб ввести проект в роботу, необхідна регулювання водяного теплої підлоги. Зробити це своїми руками неважко, але спочатку потрібно уважно ознайомитися з інструкцією, що додається разом з нагрівальним котлом. В процесі підбирається оптимальний варіант температури, для створення найбільш комфортного перебування в квартирі.
Висновок
Правильно виконана стяжка забезпечує надійний захист всього контуру. Зробити її своїми руками, не складе особливих труднощів, головне розрахувати товщину шару і підготувати все до роботи. Запускати систему можна при настанні перших осінніх холодів, і не варто турбуватися, якщо початковий прогрів може затягнутися надовго.
