Серед опалювальних систем, що використовуються для обігріву житлових приміщень, досить затребуваним є електричний тепла підлога. Дану систему можна встановити як в квартирі і заміському котеджі, так і в гаражі. Існує можливість провести укладання електричної теплої підлоги, і в окремій кімнаті. Про нюанси створення електричного статі і піде мова в нашій статті.
Зміст
- Аспекти вибору і переваги опалювальної системи
- Види нагрівального кабелю
- Монтаж кабельних систем обігріву
- Особливості установки теплових матів
- Укладання плівкового теплої підлоги
Аспекти вибору і переваги опалювальної системи
Теплий пол, що працює на електричній енергії, є єдиним ефективним способом обігріву будинків у місцевості, де переважають суворі зими. Основна відмінність від існуючих альтернативних систем опалення полягає в тому, електричний тепла підлога дозволяє регулювати температурний режим в кімнаті.
Крім цього, до переваг цієї системи опалення належать:
- рівномірний розподіл теплової енергії;
- тривалий експлуатаційний період;
- мінімальні енергетичні витрати в опалювальний сезон;
- зручна експлуатація системи;
- прийнятна вартість.
Технологія укладання електричної теплої підлоги не представляє особливих складнощів. Головне – дотриматися всіх правил при здійсненні цього процесу. Слід зазначити, що нагрівальні елементи теплої підлоги можуть монтуватися різними способами. В одному випадку потрібно використовувати теплоізоляційний матеріал, в іншому – такої потреби немає. При укладанні кабелю можна скористатися як монтажною стрічкою, так і металевою сіткою.
Дані нюанси пристрої електричного статі в більшості випадків залежать від основного призначення опалювальної системи. Наприклад, чи буде вона використовуватися в якості основного або додаткового джерела обігріву приміщення. Якщо електрична система опалення буде основним джерелом виділення тепла, то при створенні підлоги потрібно врахувати товщину укладається теплоізоляційного матеріалу.
Успішна укладання електричного статі передбачає наявність ідеально рівного чистого підстави. Кімната звільняється від усієї меблів, а підлога покривається вирівнює стяжкою. Принцип створення електричної системи опалення у чому схожий з пристроєм водяного опалення. Відмінність в тому, що основними елементами водяної теплої підлоги є труби і котел, а електричного – нагрівальний кабель і терморегулятор.
В залежності від типу обігріву, електричний підлогу підрозділяється на:
- кабельний;
- плівковий.
У свою чергу, обігрів кабельного статі може здійснюватися з допомогою:
- нагрівального кабелю;
- або теплового мата.
Крім основного призначення, вибір конкретного типу електричного підлоги залежить від:
- види фінішного підлогового покриття;
- загальної висоти кімнат і стану перекриттів;
- ціни укладання електричної теплої підлоги.
Якщо в якості фінішного покриття використовуються ламінат, паркет, ковролін або дерев’яну підлогу, то краще скористатися плівковим підлогою. Завдяки ефективному проникненню інфрачервоних променів крізь матеріали, здійснюється максимальне нагрівання кімнати. Під кахельну плитку краще укладати кабельні підлоги.
Габарити приміщення також впливають на те, якого з кабельних підлог віддати перевагу. Найбільшою товщиною має підлогу з нагрівальним кабелем. Коли тепла підлога створюється в квартирі, що знаходиться вище другого поверху, слід вивчити стан перекриттів. Укладання нагрівального кабелю краще робити тільки при найкращих характеристики перекриттів. В інших випадках краще скористатися тепловими матами.
Що стосується вартості укладання електричної теплої підлоги, то мінімальні витрати будуть зроблені при використанні плівкового підлоги. Дана технологія передбачає застосування невеликої кількості матеріалів, включаючи і непотрібність здійснення робіт з влаштування бетонної стяжки.
Після вибору конкретного виду електричного підлоги проводиться розрахунок його потужності. Для початку необхідно визначитися з обігрівається площею. Коли планується використовувати електричний підлогу в якості основної опалювальної системи, питома вага площі, що обігрівається повинен становити в межах від 70 до 80 % від загальної площі. При створенні додаткової системи обігріву цілком досить покрити нагрівальним кабелем до 55-65 % всій площі кімнати.
Середній показник потужності становить:
- 180 Вт/м2 – для основного джерела опалення;
- 140 Вт/м2 – для створення додаткової опалювальної системи.
Загальна потужність електричного теплого статі визначається шляхом множення показників середньої потужності на відсоток площі, що обігрівається приміщення.
Види нагрівального кабелю
Кожна людина, яка хоче створити електричний тепла підлога, стикається з проблемою вибору нагрівального кабелю. Існує два основних види:
- резистивний кабель;
- саморегулюючий кабель.

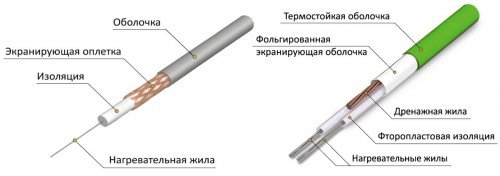

Основним елементом резистивного кабелю є нагрівальна жила. Вона покривається ізоляцією, металевою опліткою для заземлення і захисною оболонкою. Резистивний нагрівальний кабель буває:
- одножильним;
- двожильним.
Кабель, що складається з однієї жили, відрізняється простотою підключення. У результаті виходить одна замкнута ланцюг. Недоліком одножильного кабелю є наявність електромагнітного поля, яке виникає навколо провідника.
Двожильний нагрівальний кабель має струмопровідну і нагрівальну жили. Рівень випромінювання у такого кабелю значно нижче, ніж у проводки з однієї жили.
При використанні резистивного кабелю слід врахувати, що при наявності величезного тиску на підлогу він може сильно перегрітися. Перегрів кабелю може статися і при недостатньому контакті з бетонною стяжкою.
Саморегулюючий нагрівальний кабель є двожильним. Причому, обидві жили є струмопровідними. В якості нагрівального елемента виступає спеціальна матриця, зроблений з полімеру.
Принцип робіт саморегульованого кабелю полягає в наступному. Показник опору залежить від температури матриці. Коли на певній ділянці відбувається перегрів кабелю, це призводить до збільшення його опору. У цьому місці знижуються сила струму і виділення теплової енергії. На решті поверхні кабель працює в звичайному режимі.
Після розрахунку потужності та придбання всіх матеріалів можна приступати безпосередньо до створення електричного статі.
Монтаж кабельних систем обігріву
Дана схема укладання теплої підлоги електричного передбачає виконання таких послідовних дій:
- встановлення терморегулятора;
- вирівнювання поверхні підлоги;
- прокладку кабелю;
- монтаж датчика температури підлоги;
- перевірку працездатності опалювальної системи;
- заливання бетонної стяжки;
- підключення нагрівального кабелю.
На початковому етапі проводиться встановлення терморегулятора. В стіні, де буде розташовуватися установочна коробка, на висоті 0,5-1 м від підлоги свердлиться отвір. Від розподільної коробки до цього отвору тягнуться штроби, а в них вкладається електрична проводка.
Від настановної коробки до підлоги теж пробивається штроба, в якій вміщують дві трубки з пластику. У першій буде знаходитися силовий провід від нагрівального кабелю, у другій – провід від датчика, що фіксує температуру підлоги. У довжину трубка для датчика повинна перевищувати розмір трубки для силового кабелю практично на 1 м.
Після вирівнювання поверхні підлоги по периметру стін наклеюється демпферна стрічка. Відбувається укладання теплоізоляційного матеріалу. Його мінімальна товщина складає 2 див. Поверх утеплювача кріпиться спеціальна монтажна стрічка, яка призначена для надійної фіксації нагрівального кабелю. Крок кріплення монтажної стрічки становить 0,5 м.
До коробці, де буде знаходитися терморегулятор, приєднуються силові дроти нагрівального кабелю. Відразу слід врахувати, що сполучну муфту необхідно розташувати таким чином, щоб вона лягла в цементну стяжку. Укладання силових проводів здійснюється паралельно один одному.
Датчик для фіксації температури підлоги поміщається у пластикову трубку, яка з’єднується з терморегулятором. Сама трубка повинна знаходитися на відстані 0,5-1 м від стіни і укладатися між силовими проводами. Щоб в трубку не потрапив бетонний розчин, її кінець підлягає герметизації з допомогою ізоляційної стрічки.
Тепер слід перевірити працездатність системи. Для цього береться тестер і заміряється опір нагрівального кабелю. Відхилення від паспортних даних допускається в розмірі 10 %. Якщо все в порядку, необхідно залити бетонну стяжку. При наявності теплоізоляційного матеріалу товщиною 5 см стяжку роблять у розмірі 3 див.
Після висихання стяжки підключається нагрівальний кабель. Силові дроти і кабель, що йде від датчика, кріпляться до гвинтових затискачів терморегулятора, які зазвичай розташовуються на його тильній стороні.
Особливості установки теплових матів
За своєю суттю цей вид опалювальної системи є таким же нагрівальним кабелем. Єдина відмінність – це наявність спеціальної термостійкою плівки, на яку укладається кабель.
Технологія створення електричного підлоги за допомогою теплових матів багато в чому схожа з укладанням нагрівального кабелю. Але існують свої нюанси. Зокрема, штроба для монтажу датчика температури підлоги прокладається як по поверхні підлоги, так і в стіні. Це обумовлено товщиною статі, яка становить в межах 1-1,5 см. Даний критерій є причиною того, що розміщувати пластикову трубку слід нижче матів.
Монтаж теплових матів здійснюється без використання теплоізоляційних матеріалів, які найчастіше приводять до перегріву кабелю. Мат розкочується по всій площі підлоги. Оскільки середня ширина теплового мата становить 0,5 м, то його краще укладати «змійкою».
Зміна рух мата досягається шляхом розрізання армуючої сітки. Це робиться дуже акуратно, щоб не пошкодити кабель. Рулон з матом розгортається і розкочується в протилежному напрямку.
Коли мат буде повністю розрізаний, він знову скручується в рулон. Захисна стрічка, яка знаходиться на нижній стороні рулону, відривається. Рулон розкочується по всій підлозі, який попередньо очищається від сміття.
Тепловий мат покривається плитковим клеєм, який висихає протягом 4-5 днів. Даний процес здійснюється таким чином, щоб нагрівальний кабель не виступав на поверхні. Після повного висихання клею можна приступати до укладання кахельної плитки.
Укладання плівкового теплої підлоги
Принцип роботи даного виду електричного опалення базується на використанні спеціальної плівки товщиною 0,3-0,5 мм За допомогою карбонових смуг вона з’єднується з двома мідними провідниками, які живлять плівку електроенергією.
Плівка може укладатися під будь фінішне покриття. Її рекомендована потужність становить:
- 150 Вт/м2 — при використанні покриттів з дерева;
- 220 Вт/м2 — коли поверх плівки укладається керамічна плитка.
Процес укладання плівкового підлоги багато в чому нагадує роботу з тепловими матами. Датчик для фіксації температури підлоги можна розмістити одним з двох способів:
- у пластиковій трубці, прокладеної в штробі статі;
- на поверхні самої плівки.
Плівкова підлога передбачає створення теплоізоляційного шару по всій підлозі. Краще скористатися фольгированной плівкою, яка добре відображає ІЧ-випромінювання.
Після створення теплоізоляційного шару по поверхні підлоги розстеляється нагрівальна плівка. Її розрізування здійснюється у місці, дозволеному виробником матеріалу. Причому плівка може розрізати і цілком.
В місцях розрізу проводиться ізоляція струмопровідних мідних смуг, які знаходяться в крайній частині плівки. Ізолюється плівка тільки з одного боку. Друга сторона служить місцем з’єднання із силовими електричними проводами.
Після укладання плівки на підлогу всі її розрізані листи необхідно підключити. Даний процес передбачає паралельне під’єднання аркушів. Тобто права стрічка підключається листа з’єднується тільки з правої стрічкою суміжного листа.
Незважаючи на те, що нагрівальну плівку можна укладати під будь-яке покриття, самим оптимальним варіантом стане використання ламінату. Не рекомендується використовувати ковролін і керамічну плитку.
Перший матеріал характеризується великою сприйнятливістю до механічних навантажень, які можуть стати причиною виникнення пошкоджень елементів плівки. Укладання плитки відбувається з використанням клею, який погано стикується з гладкою поверхнею плівки.
