Будь-яке обладнання, оснащене елементами контролю і управління, стає більш досконалим, зручним, продуктивним і економічним. Для управління і контролю системи «тепла підлога» служать терморегулятори для теплої підлоги. Ці пристрої можуть регулювати роботу як електричних, так і водяних теплих підлог.
Призначення і принцип дії

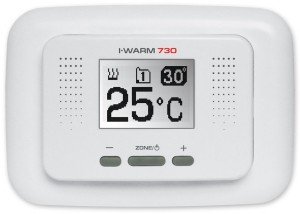

Теплолюкс I-WARM 730
Сучасні термостати залежно від обраної моделі забезпечують:
- Включення і вимикання теплої підлоги.
- Підтримання встановленого температурного режиму.
- Зміна температури в заданий час, включаючи автопідігрів.
- Контроль та економію витрат енергії.
Як працює терморегулятор? Після фіксації пристрою датчиком заданих теплових показників термостат виробляє передбачені керуючі дії. У разі електричної системи «тепла підлога» для підтримки заданого режиму обігріву він зупиняє подачу електроживлення до зниження температури нагрівальної секції на 1 градус. Так відбувається економія електроенергії.
У разі водяної підлоги терморегулятор для теплої підлоги управляє опосередковано — за допомогою сервоприводів, встановлених в розподільному колекторі або смесительном сайті. Відповідний сервопривід, отримуючи команди від термостата, збільшує або зменшує циркуляцію теплоносія в опалювальному контурі, повертаючи кран або впливаючи на змішувальний клапан. При цьому відбувається передбачене конструкцією колектора обмеження або збільшення подачі гарячої води і обсягу підмішування зворотної остиглої води.
Також термостат управляє циркуляційними насосами і нагріванням матів-тентів. Все це комплексне управління дозволяє досягати бажаної температури та економити споживання теплової і електричної енергії.
Різновиди
Класифікуються термостати на:
- Електронно-механічні. Температура електронного пристрою задається механічним способом – поворотом ручки або диска управління до потрібної позначки на шкалі.
- Цифрові. Схожі у роботі з електронно-механічними. Відмінність – кнопкове управління, що відображається на цифровому екрані.
- Програмовані. Забезпечують автоматичне підтримання виставлених температурних режимів на заданих часових інтервалах.
Термостати можуть комплектуватися датчиками температури підлоги:
- Звичайним.
- Інфрачервоним.
Можуть комплектуватися датчиками температури повітря:
- Виносним.
- Вбудованим.
А також можуть комплектуватися комбінованим датчиком, заміряти температуру повітря і підлоги.
За способом установки термостат для теплої підлоги буває вбудовуваний (встановлюють у підготовлене на стіні гніздо) та накладної, який монтують на стіні в спеціальний короб.
Для водяної підлоги випускають ще й термостатичні головки (ручні терморегулятори), аналогічні встановлюються на радіаторах опалення. Температуру для певного опалювального контуру на них виставляють, обертаючи термостатичну голівку — тобто вручну.
Підключення
Як встановити терморегулятор? Кожна модель комплектується схемою підключення та інструкцією по експлуатації та налаштування пристрою. Суворо дотримуючись їхнім рекомендаціям, підключити і експлуатувати прилад буде не важко.
Перед монтуванням і запуском терморегулятора обов’язково проводять підготовчі операції:
- Перевіряють цілісність та комплектність пристрою.
- Роблять зовнішній і внутрішній огляд місця установки. Перевіряють при цьому відсутність факторів, що можуть вплинути на роботу пристрою.
- Переконуються у надійності, справності кріплень і сполучних елементів.
- Перевіряють правильність підключення термопари і навантаження.
Важливо! На час проведення монтажу терморегулятора електричну мережу знеструмлюють. Це убезпечить від уражень електричним струмом і виходу з ладу термостата і підключаються елементів системи теплої підлоги.

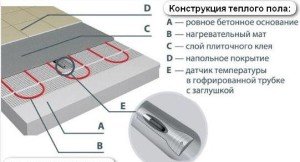

Терморегулятор своїми руками встановлюється у наступній послідовності. До стіни кріплять коробку або роблять заглиблення в стіні для монтажу і всередину встановлюють прилад. Датчик температури укладають в гофровану трубку, надійно захищаючи його від попадання вологи, і мають або між вигинами кабелю, або під інфрачервоною плівкою. Лінії керування електроживленням обігрівача підключаються відповідно до інструкції.
Важливо! У разі встановлення термостата для нового підлоги перед запуском самого теплого статі і терморегулятора необхідно переконатися у відсутності будівельної вологи.
Особливості для водяної теплої підлоги
Встановлення терморегулятора
Встановлення терморегулятора для водяної підлоги має деякі особливості. Пристрій монтують на висоті не нижче 120 см в горизонтальному або вертикальному положенні, а температурний датчик вбудовують безпосередньо в підлогу. Керуючі лінії підключають до відповідних сервоприводам згідно інструкції.
Як налаштувати водяна тепла підлога? Регулювання роботи водяної підлоги здійснюється за допомогою колектора або змішувального вузла, задають температуру подається теплоносія. Реакція на команди терморегулятора до керуючим сервоприводам відповідних виконавчих механізмів колектора або змішувального вузла відбувається після спливу якогось часу, коли в систему надійде необхідну кількість теплоносія потрібної температури. У цьому відмінність від електричних систем обігріву, де реакція виникає вмить.
У разі керування водяним підлогою складно самостійно налаштувати роботу колектора або змішувального вузла таким чином, щоб його інерційність не позначався на функціонуванні теплої підлоги та отриманні задаються на терморегуляторі температурних режимів приміщення. Тому для установки водяного статі необхідний виклик кваліфікованого фахівця.
Висновок
Терморегулятори для теплої підлоги прості в установці і експлуатації, але вкрай необхідні для управління системами теплої підлоги. Їх, як правило, вибирають і купують окремо в залежності від зовнішнього вигляду, призначення і опцій системи обігріву. Для правильного регулювання роботи водяної підлоги бажано запросити фахівця, який налаштує роботу самої цієї системи.
