В усі часи вважалося, що міцний і теплий дім — це запорука якісного проживання. Про це мріяли раніше, мріють і зараз. Правда, сьогодні мрії збуваються швидше, тому що можливостей стало більше. І тепер питання ставиться по-іншому — як заощадити на опаленні, щоб скоротити витрати з власної кишені. Не секрет, що в холодну пору року саме витрати на опалення будинку становлять основну частину сімейного бюджету. Але їх можна зменшити, встановивши, наприклад, теплий водяний підлогу. Він виготовляється з труб, по яких в якості теплоносія тече гаряча вода.
Цей вид опалення не нов — подібні підлогові системи дуже давно застосовувалися і в Азії, і в Європі. Правда, замість труб тоді використовувалися кам’яні канавки, по яких протікала гаряча вода. А майстри тих років могли спорудити систему і з кам’яних або керамічних труб. Так що «все нове — це добре забуте старе». Чому ж сьогодні ми повертаємося до системи опалення підлоги?
Плюси і мінуси водяної теплої підлоги
Якщо говорити про сучасних теплих підлогах, то в якості трубної системи тут використовуються тільки пластикові або металопластикові матеріали. Причому з пластикових труб оптимальні вироби із зшитого поліетилену.
І ще одне зауваження. Той, хто жодного разу не стикався з такою системою, навряд чи знає, що труба для підлогового опалення — це не просто невеликий відрізок матеріалу. Це цілий рулон гнучкого шланга, який може витримувати великі перепади температури і серйозні механічні навантаження. Так що не дивуйтеся, якщо в магазині вам запропонують купити бухту шланга. Головне — читайте сертифікат якості.
Тепер пару слів про переваги системи.
Переваги теплої водяної підлоги
Їх декілька:
Укладання труб
- Розподіл теплової енергії відбувається рівномірно по всій площі підлоги. При цьому джерело тепла знаходиться не біля вікна і не біля вхідних дверей, як з радіаторним опаленням. Тому і тепловіддача здійснюється абсолютно по-іншому.
- Рівномірний розподіл тепла по вертикалі. Найважливіше, що оптимальна температура повітря знаходиться на рівні голови людини. А це — найбільш комфортний стан, від якого залежить і самопочуття, і настрій мешканців.
- Відпадає необхідність носити тапочки і вовняні шкарпетки, оскільки підлога тепла. Особливо це важливо для маленьких дітей, які весь час повзають по ньому.
- Більша частина теплової енергії — до 70% — це випромінювання. При цьому конвекція мінімальна, так що руху потоків повітря практично немає.
- Економія теплової енергії, яку віддає система. Зазвичай для теплої підлоги не потрібно нагрівати теплоносій до високих температур. Адже площа тепловіддачі практично дорівнює площі підлоги, і вона непорівнянна з поверхнею радіатора. Звідси й економія, яка в міських квартирах з стелями до трьох метрів становить 30%, а понад трьох метрів 50% і більше. Тепер ви розумієте, куди йдуть ваші гроші? Додамо, що теплі водяні підлоги — це низькотемпературна система опалення, тому немає позитивної іонізації повітря.
- Відсутність радіаторів опалення збільшує корисну площу приміщень і дозволяє змінити дизайн в кращу сторону. Крім того, система відрізняється великим терміном служби, який може бути обмежений тільки періодом експлуатації труби.
Недоліки системи

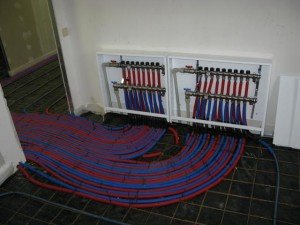

Колекторна система
Звичайно, як і будь-яка інженерна система, теплі водяні підлоги опалення мають деякі недоліки:
- По-перше, фахівці не рекомендують використовувати цей варіант обігріву в багатоквартирних будинках. Занадто велика ймовірність, що збільшиться гідравлічний опір усієї системи.
- По-друге, стать, під який покладені труби опалення, доводиться постійно протирати вологою ганчіркою, щоб видалити пил. Адже вона з потоками теплого повітря буде підніматися до стелі.
- По-третє, покривати систему теплої підлоги килимом не можна. Може виникнути зустрічне тепловий потік, що позначиться на роботі всієї системи.
- По-четверте, укладати на підлогу можна не будь-який обробний матеріал.
Як правильно укласти водяна тепла підлога
В першу чергу треба визначитися, за якою схемою ви будете укладати трубу. Це питання — один з головних, бо від схеми залежить ефективність роботи всієї системи. Фахівці пропонують два варіанти — однорядний і дворядний. Сама форма укладання значення практично не має. А ось кількість укладених паралельно рядів грає дуже велику роль.
Важливо! Однорядна схема укладання використовується в невеликих приміщеннях. Вона проста і економічна в плані кількості використовуваних матеріалів. Зазвичай її застосовують на кухні, у ванній, туалеті, на балконі або лоджії.
Спеціальна підкладка
Однак у такої схеми є один недолік. Оскільки це трубна система, то її частина, в яку буде входити гаряча вода, виявиться теплішим, ніж та, з якої вода буде виходити. Виходить, що з просуванням від входу в трубу теплоносій втрачає свою температуру. А значить, чим далі від цієї точки, тим прохолодніше буде приміщення. Нерівномірність температурного режиму створить некомфортні умови проживання. Але у невеликих за площею приміщеннях це буде не надто помітно.
Тому оптимальним варіантом є дворядна схема. У цьому випадку дві труби укладаються один біля одного, при цьому одна з них є трубою подачі теплоносія, а інша — обратку. Виходить, що труби по температурі компенсують один одного, звідси і рівномірність розподілу тепла по всій площі.
Звичайно, цей спосіб в 2 рази дорожче із-за більшої кількості матеріалів, але він і набагато ефективніше. Тим більше що істотна економія теплової енергії швидко компенсує витрати, так що є сенс зробити початкові капіталовкладення.
Підготовка до монтажу
В першу чергу вирішується питання, на якому статевому підставі проводитимуться монтажні роботи. Якщо це бетонна підлога, технологія укладання включає в себе вирівнювання та утеплення з використанням цементно-піщаної стяжки. Якщо ж підлога дерев’яна, то доведеться купувати спеціальні плити з ДСП з канавками під труби. Давайте розглянемо обидва варіанти.
Кріплення труби
Бетонна підлога доведеться вирівняти і утеплити. Але спочатку його потрібно обстежити на предмет дефектів і закласти їх стяжечным розчином, якщо вони є. Після чого підлогу покривають гідроізоляційним матеріалом, наприклад, мембраною або поліетиленовою плівкою. Зверніть увагу, що смуги гідроізолятор необхідно викласти внахлест на 10-15 см відносно один одного, а краї обов’язково заклеїти будівельним скотчем. Це забезпечить повну герметизацію. І ще один важливий момент — гідроізоляційна плівка повинна бути заведена на стіни так, щоб вона закривала до рівня заливки стяжки.
Після цього по всьому периметру кімнати поверх плівки по стінах необхідно укласти демпферну стрічку, яка буде грати роль компенсаційного бар’єру. Потім можна приступати до утеплення підлоги. Для цього використовують різні теплоізоляційні матеріали без будь-яких обмежень. Все буде залежати лише від того, скільки грошей ви виділили на проведення ремонту.
Але враховуйте один момент. Деякі утеплювачі мають пористу структуру, тому, взаємодіючи з вологою, вони швидко втрачають свої якісні характеристики. А для заливки бетонної основи використовується рідкий стяжечный розчин. Тому закрийте утеплювач шаром гідроізоляційного матеріалу, наприклад, поліетиленовою плівкою.
Монтаж водяної теплої підлоги
Все готове, і можна переходити до самого монтажного процесу. Зверніть увагу, що труби системи опалення необхідно до чогось прикріпити. Для цього використовується спеціальний каркас з металевої сітки, який укладається на всю площу підлоги. До нього труба прикріплюється спеціальними кліпсами або хомутами, які йдуть в комплекті до системи.
Розраховуємо витрати матеріалів
Тепер розкладається труба по обраній схемі і закріплюється до каркаса. Тут є кілька нюансів, на які звертаємо вашу увагу:
Після чого систему треба під’єднати до колектора, який завчасно встановлюється на стіні в підготовленій ніші або навісному шафі. Тепер заливається стяжка. Її треба просушити, на що зазвичай йде кілька тижнів, і після цього підлогу можна обробляти.
Монтаж системи на дерев’яну підлогу
Сьогодні на ринку з’явилися спеціальні листи з ДСП, які на лицьовій стороні мають канавки під труби. Ця технологія з’явилася не так давно, але вона максимально спростила монтажний процес, так що збирати опалення стало в кілька разів зручніше і швидше.
Такі панелі укладаються на лаговую конструкцію дерев’яного статі, створюючи міцну основу. Прикріплюючи ДСП до лагів саморізами, ви тут же отримуєте площину, на яку можна монтувати опалювальні труби. Причому не потрібно нічого вирізати, підбивати і проводити інші додаткові роботи. Тут важливо правильно зібрати схему.
Комфорт і затишок
В комплект з ДСП панелями входять і спеціальні відображають тепло елементи. Це або алюмінієві, або фольговані пристосування, які в точності повторюють форму канавок. Їх укладають на панелі в канавки, створюючи відбивну поверхню, яка перенаправляє теплову енергію від підлоги всередину приміщень.
А ось тепер можна укладати шланг в канавки і кріпити його спеціальними металевими пластинками, які будуть тримати його на поверхні. Кріплення розташовуються на відстані одного метра один від одного. Зверніть увагу, що трубна система не буде виступати над поверхнею підлоги, так що перешкод, пов’язаних з укладанням підлогового покриття, не буде.
Колекторний вузол
Це найважливіший елемент водяній опалювальної системи теплої підлоги. Від його роботи залежить ефективність всього опалення. Інтенсивність підігріву підлоги визначається температурою теплоносія, і ці показники можна регулювати таким вузлом.
Тут встановлюється сам колектор, циркуляційний насос, якщо він запланований, запірна арматура і терморегулятор. Тобто це серце системи. Але при монтажі теплої підлоги необхідно враховувати, що на кожні 60 метрів трубопроводу монтується один колекторний вузол. А якщо площа приміщення дуже велика, то доведеться встановлювати кілька таких вузлів.
Висновок по темі
Обігрів будинку можна провести по-різному і при цьому ще заощадити на експлуатації опалювальної системи. Теплий водяна підлога стає все популярнішим, і багато приватні забудовники віддають йому перевагу, враховуючи його гідності і невеликі фінансові вкладення. А фахівці впевнені, що саме така схема буде в недалекому майбутньому монтуватися повсюдно.
