Тепла підлога як альтернатива традиційним видам опалення з’явився порівняно недавно, але відразу ж завоював величезну популярність у великої кількості споживачів. Це пов’язано з тим, що даний вид підлог має ряд незаперечних переваг. І в першу чергу потрібно відзначити:
Перед тим як приступити до монтажу системи тепла підлога, необхідно переконатися, що опалювальний котел має достатню потужність і здатний забезпечити систему опалення необхідною кількістю гарячої води. Також доведеться розібратися зі схемою. Потрібно точно знати, чи буде встановлена тільки одна система з теплими підлогами або здвоєна система з установкою опалювальних радіаторів. До речі, спарена схема опалення часто використовується в заміських будинках.
Для чого це необхідно? Справа в тому, що ефективною вважається та система опалення, в яку включений циркуляційний насос. Він проганяє рівномірно теплоносій по всій системі, розподіляючи його до кінцевої точки, де встановлені джерела тепловіддачі.
При здвоєній системи опалення циркуляційний насос найкраще монтувати на обратці біля котла. Це дозволить забезпечити збереження самого насоса, тому що в його конструкції присутні гумові манжети і ущільнювачі. А вони під дією гарячої води можуть прийти в непридатність. На обратці ж вода проходить вже охолодженої.
Підготовчі роботи
Підготовка підстави до укладання теплої підлоги
Необхідне умови для прокладки теплої підлоги — це міцне і рівна основа. По міцності все зрозуміло, а ось рівність необхідна для того, щоб трубопровід не мав вигинів і перепадів. Саме у цих місцях залишається повітря, яке обов’язково потрапляє під час закачування води в систему. Видалити його із таких місць завжди дуже складно, що призводить до неефективної роботи опалення.
Ідеальний варіант вирівнювання і зміцнення підлоги — це стяжка. Вона може бути бетонною або цементно-піщаної.
Як вона робиться? Готується сам розчин, наприклад, 1 частина цементу і 3 частини піску, які розбавляються водою до певної консистенції. Підлогу змочується, і на нього наноситься ця суміш. Вона розрівнюється за допомогою маячків рейок, виготовлених з металу.
Деякі важливі моменти укладання стяжки на підлогу:
- Відстань між маяками має визначатися довжиною правила.
- Склад розчину визначається маркою використовуваного цементу. Якщо марка цементу підвищується, то можна збільшити кількість піску, і навпаки.
- Час висихання стяжки варіює від 7 до 21 дня, що залежить від температурного режиму в приміщенні.
Підлогу вирівняний, можна продовжувати роботи. Наступний етап — це укладання гідробар’єра. Зазвичай це рулонний матеріал, який кладеться внахлест на кожну смугу.
Зверніть увагу! Крайні рулони гідроізоляційного матеріалу укладають таким чином, щоб їх краї заходили на стіни, створюючи бар’єр висотою 10-12 сантиметрів.
Конструкція водяного теплої підлоги
Але це не останній нюанс. Якщо тепла підлога монтується на першому поверсі будинку або квартири, і відсутня опалювальний підвал, то доведеться статеве підстава утеплити. Для цього можна використовувати пінопласт, керамзіт, мінеральну вату і так далі. У зв’язку з цим змінюється вся технологія підготовки підлоги.
Спочатку закладають дефекти базової підлоги за допомогою тонкої стяжки, потім укладають гідроізоляційний і теплоізоляційний матеріали. І тільки після цього заливається стяжка, на яку і будуть монтуватися теплі підлоги. Серйозна і складна робота, що вимагає певного проміжку часу.
Способи укладання труб
Оптимальний спосіб укладання
В даний час фахівці рекомендують укладати труби теплих підлог двома способами: спіраллю або змійкою.
Перший варіант вважається оптимальним, тому що труба подачі теплоносія і обратка йдуть паралельно один одному. Розподіл тепла по поверхні підлоги рівномірний, і в будь-якій точці площі воно однаково, що і необхідно для комфортного проживання всередині будинку.
Але без другого способу прокладки труб іноді не обійтися. Буває, що з’являється необхідність обігнути які-небудь перешкоди на підлозі, і тут спіраль не підходить. Мінус змійки полягає в тому, що температура теплоносія при вході в систему тепла підлога завжди вище, ніж у її кінці.
Рівномірного розподілу тепла по всій підлозі не виходить. Але цього можна уникнути, якщо зменшити крок укладання труб. Правда, при цьому збільшується витрата матеріалів, а отже, підвищуються фінансові витрати.
Монтаж опалення

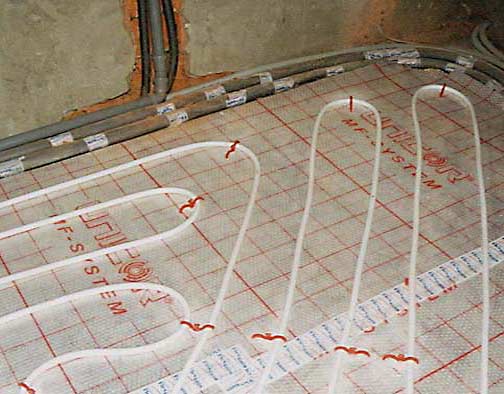

Виконано монтаж труб опалення
Отже, підготовчі роботи проведені, схема обрана, так що можна починати монтувати труби. І перший етап — це укладання тепловідбивного матеріалу, наприклад, фольги.
Далі потрібно встановити кріпильні вироби, які монтуються в підлогу. Вони призначені для скріплення труби з статевим підставою. Для полегшення процесу можна прямо на підлозі нанести схему розташування трубопроводу.
Зверніть увагу, що оптимальна відстань між паралельними трубами має становити 20-25 сантиметрів. Це, по-перше, забезпечить рівномірний розподіл тепла. А, по-друге, дасть можливість створення оптимального вигину труби.
Для кріплення труб до підлоги часто використовують спеціальні кронштейни, які фіксують до основи дюбелями. У тому випадку, якщо підлога був утеплений додатковими теплоізоляційними матеріалами, то краще всього для кріплення труб використовувати спеціальні килимки, сітки або скоби.
Починати монтаж самих труб потрібно від гребінки, тобто, від розподільника теплоносія. Обов’язково встановлюється термодатчик, який буде контролювати температуру теплоносія. Його також монтують на статеве основу, але недалеко від гребінки. До того ж необхідно забезпечити можливість його ремонту, якщо раптом виникне така потреба. Для цього термодатчик і приєднані до нього труби укладають в трубу більшого діаметра.
Завершальний етап монтажу
Коли вся розводка буде скомпонована, і окремі труби будуть з’єднані між собою, залишиться провести лише один етап — залити нову стяжку. Тут доведеться скористатися маяками, як і в першому випадку. Їх можна закріпити на цементний розчин або на дерев’яні опори. Перші використовуються, якщо стяжка має невелику товщину, другі — при товстому шарі.
Стяжка зроблена, необхідно дати час, щоб вона прийняла свою марочну міцність. На це зазвичай іде до 3-х тижнів, після чого можна включати котел і облицьовувати підлоги, встановлюючи оздоблювальні статеві матеріали.
