Сьогодні теплі підлоги є «розкішшю», а дуже важливою «необхідністю», що забезпечує повноцінний обігрів приміщення. Про різновиди і тонкощі монтажу таких покриттів під плитку розповімо далі.
Вода служить людині в багатьох сферах. Однією з них є опалення. Адже вода здавна вважається самим дешевим енергетичним ресурсом. І тому вона знайшла своє застосування як основний «інгредієнт» водяних теплих підлог, на які попит сьогодні досить хороший. На жаль, їх можна встановити в будь-яке житло. Справа в тому, що для такої підлоги потрібна відповідна система опалення, до якої він буде підключатися. Якщо він монтується в приватному будинку, то проблеми з його підключенням немає, чого не скажеш про міських квартирах, де обігрів залежить від загальноміської системи подачі тепла. У таких випадках встановлювати водяні підлоги забороняється. Справа в тому, що вони підвищують загальноміські видатки на підігрів води і вимагають від насосів на стації більшої потужності. Якщо поставити водяний підлогу без видачі відповідного дозволу, то його доведеться демонтувати, а також платити накладені штрафи.
Існує й інша причина не укладати водяна підлога в міській квартирі – він підвищує навантаження на плити-перекриття, що може викликати їх обвалення. Це особливо критично при випадковому затопленні. Причому не тільки для вас, але і ваших сусідів знизу.
Також причиною відмови від водяної підлоги в квартирі є той факт, що після його установки висота стелі зменшується мінімум на 100 міліметрів. Від цього і без того невелика квартира буде ще тісніше.
Що стосується приватних будинків, то для них теплі водяні підлоги, мабуть, є найбільш економічними. Тільки перед цим потрібно придбати котел великої потужності і підготуватися до складного монтажу. У будівлях, де встановлено газове опалення, система окупить себе не так скоро. Це займе кілька років.
Монтаж водяної підлоги
Це одна з найпопулярніших систем теплої підлоги під плитку. Водяним він називається тому, що в якості теплоносія використовується вода.
Процес його установки наступний:
Спочатку необхідно підготувати поверхню. Її потрібно ретельно вирівняти за допомогою спеціальних сумішей. Після цього кладеться гідроізоляція, а за площею кімнати розміщується демпферна стрічка.
Потім укладається теплоізоляція. Для цього, наприклад, можна використовувати мінеральну вату і пінополістирол.
В приміщенні, де встановлюється тепла підлога, необхідно розмістити шафа для колекторів, оснащений двома трубопроводами. Під ним буде проходити гаряча вода.
Після установки шафи потрібно приєднати трубопроводи до колектора за допомогою перекривають вентилів.
Труби можна укладати як спіраллю, так і змійкою. Важливий тільки крок, який повинен бути від 100 до 300 міліметрів.
Після прокладки трубопроводу його потрібно залити сумішшю піску та цементу.
Електричний підлогу
Характеристики електричного статі
Електричні теплі підлоги можна зробити кількома способами:
З використанням електричних настилів (тепла підлога у вигляді нагрівальних матів).
З застосуванням проводів (кабельний тепла підлога).
Найпростішим з них вважається перший спосіб.
Переваги:
Така підлога хороший тим, що здатний працювати протягом усього року.
Його можна встановлювати в міські квартири.
Він не залежить від центрального опалення. Тому може гріти ваше житло в будь-який час року.
Температуру нагрівання можливо регулювати, встановивши режим для конкретного сезону.
Кабельний тепла підлога електричний під плитку, як правило, не встановлюється. Це пов’язано з кількома причинами:
Для монтажу потрібно залити бетонну стяжку товщиною близько 40 міліметрів. З урахуванням висоти системи кабелів підлогу в результаті піднімається на 60-80 міліметрів.
Від стяжки йде навантаження на підставу, а це небажано, особливо в міських квартирах. Цей варіант підлоги вигідніше встановлювати в приватних будинках, а також в новобудовах без чистової обробки. У цьому випадку при створенні чорнових підлог все одно буде потрібно заливати стяжку для вирівнювання основи, в яку можна вмонтувати кабельну систему. Зверху таку підлогу можна облицьовувати плиткою тільки тоді, коли повністю висохла бетонна стяжка і плитковий клей.

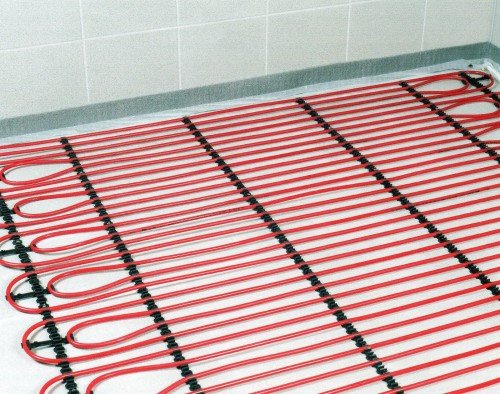

Тепла підлога у вигляді нагрівальних матів
Це один з найбільш ефективних та енергозберігаючих способів обігріву. Робота нагрівальних матів заснована на використанні тонких кабелів, які заклеюються у армовану сітку. При цьому товщина одного рулону становить не більше 3 міліметрів. Таким чином, підлоги у вигляді нагрівальних матів практично не зменшують висоту приміщення. Вони більше підходять для будинків і квартир, де вже є бетонна основа. У цьому випадку послідовність встановлення наступна:
Мати розкладаються по бетону.
Закриваються плитковим клеєм.
Зверху фіксується плитка.
До недоліків можна віднести те, що цей варіант буде коштувати приблизно на третину дорожче, ніж кабельний. Зате багато хто може впоратися з його установкою самостійно – потрібно тільки розкласти килимки і вивести закінчення кабелів в підрозетники.
Підлога, викладена плиткою, звичайно, непоганий варіант, але він підійде не для кожного приміщення. Насамперед, він створює дискомфорт при ходінні на ньому без взуття. Цих недоліків позбавлений тепла підлога. Саме його укладають у великих квартирах та будинках. Взагалі, кращий тепла підлога під плитку кожен вибирає для себе сам.
Монтаж нагрівальних матів
Ці гріють елементи використовують в своїй конструкції двожильні кабелі, вкриті екрануючої оболонкою. Вони укладаються змійкою на спеціальну самоклеящуюся сітку. Потужність гріючих матів залежить від їх довжини. Важливо скласти план розкладки матів ще до початку робіт, т. к. різати гріючий кабель не можна. Всі теплові елементи мають ширину в півметра, при цьому тепловіддача на один квадратний метр становить від 90 Ват.
Для монтажу теплої підлоги під плитку також знадобиться наступне:
Плитка. Допускається використання як кахельної, так і керамогранітної.
Плитковий клей. Він вибирається в залежності від типу вибраної плитки і умов її експлуатації.
Мультиметр. Цим інструментом вимірюється опір теплового кабелю.
Терморегулятор. Даний вид регулюючої арматури вибирається в залежності від типу і режиму використання приміщення. Наприклад, у ванній буде актуальним термостат з ручним управлінням.
Дриль з коронкою для висвердлювання отвору під змішувач.
Болгарка і коло для різання бетону.
Будівельний інструмент.
Технологія монтажу теплої підлоги під плитку складається з наступної послідовності дій:
Спочатку потрібно вибрати місце під встановлення терморегулятора. При цьому слід враховувати можливу необхідність підключення датчика підлоги і проводів з електроживленням.
Коли місце буде обрано, свердляться отвори за допомогою дриля і коронки по бетону.
Далі необхідно в стіні і в підставі підлоги зробити штробу під дроти. Рекомендована ширина і глибина канавки – не менше 20 міліметрів.
Потім готується чорнову підлогу. В цей процес входять такі роботи, як забивання вибоїн і тріщин, прибирання сміття, пилу і при необхідності виконання чорнової стяжки.
Після цього для кращого зчеплення підлогу слід прогрунтувати з бетонною стяжкою по всій поверхні. Наносити суміш зручніше за допомогою валика. Грунтовці треба дати певний час для повного висихання.
Потім потрібно зробити розмітку чорнової підлоги. При цьому треба окреслити місця установки важкої меблів, побутової техніки та опалювальних приладів, одним словом, поверхонь, на яких можна монтувати подібні системи утеплення. Укладання теплої підлоги під плитку зазвичай починають від далекого кута щодо терморегулятора.
Врахуйте, теплові мати різати можна, але живлячі кабелі зачіпати при цьому не можна. Також забороняється укладати настил у кілька шарів. Шматки матів розташовуються послідовно один за одним, виконуючи петлю з кабелю.
Важливо витримувати правильне відстань між сусідніми матами і петлями. Допустимий проміжок не менше 50 міліметрів. Крім того, до стін, меблів та інших елементів опалення має бути відстань не менше 100 міліметрів.
Коли мати будуть укладені, слід в заздалегідь підготовлену канавку помістити живильний провід, вивівши його в отвір для терморегулятора.
Опір встановленого кабелю має бути в межах допустимих значень, яке зазвичай вказується в паспорті.
Тепер потрібно укласти датчик температури. Рекомендується розміщувати його на рівній відстані від сусідніх петель кабелю теплового мата.
Далі він поміщається в гофровану трубку і укладається в заздалегідь підготовлену канавку.
Дроти від датчика температури виводять безпосередньо до терморегулятора. Важливо, щоб радіус труби в місці проходження плінтуса був не менше 50 міліметрів.
Коли датчик буде розміщений, місце його встановлення слід замазати плитковим клеєм і дати висохнути.
Облуженные припоєм кінці проводів датчика згідно зі схемою зазначеної в паспорті припаюються до терморегулятора.
До клем терморегулятора підключаються кінці кабелю, що гріє і дроти електроживлення.
Тепер можна подати живлення на регулятор і кнопками виставити середнє значення температури. Після включається обігрів.
Після цього потрібно перевірити нагрівання кабелю на всіх ділянках.
Потім згідно інструкції розчиняється плитковий клей наноситься на мати.
Розчин вирівнюється за допомогою зубчастого шпателя.
Тепер можна приступати до укладання плитки. Ці роботи слід починати від дальньої стіни. Матеріал притискається та перевіряється за рівнем.
Інфрачервона тепла підлога
Характеристики інфрачервоної теплої підлоги
Така підлога складається з плоских пластин, які запаюються в поліетилен. Залежно від використовуваного нагрівального матеріалу, розрізняють вуглецевий і біметалічний плівкова тепла підлога під плитку. Інфрачервоні підлоги досить популярні завдяки практичності і легкості монтажу.
Під плитку допускається укладати тільки вуглецевий тепла підлога. Він володіє наступними перевагами:
Не схильний до корозії.
У разі пошкодження підлоги відключається тільки деформований ділянку.
Незначні втрати тепла.
Безшумна робота.
Система цього типу підлоги живиться від електромережі і управляється за допомогою терморегулятора. Його монтаж має деякі особливості:
При встановленні обов’язково потрібно використовувати підкладку з тепловідбивним ефектом.
Перш ніж проводити укладання плитки на теплу підлогу, обов’язково прокладається монтажна скловолоконна сітка з розміром вічка не більше 30 міліметрів.
Монтаж інфрачервоної підлоги
Укладання нагрівальної плівки під плитку і під ламінат має певні відмінності. Слід знати, що є труднощі зчеплення плиткового клею з поверхнею плівкового нагрівального елемента. Але існують деякі рекомендації, виконавши які можна вирішити цю проблему.
Насамперед, потрібно визначитися з необхідністю влаштування стяжки. Зазвичай вона потрібна при проведенні капітального ремонту і при будівництві нових приміщень. Ще вона потрібна при косметичному ремонті, коли нова плитка буде укладатись на стару основу. У кожному з випадків рекомендується дотримуватися простих, але, тим не менш, важливі правила по укладанню.

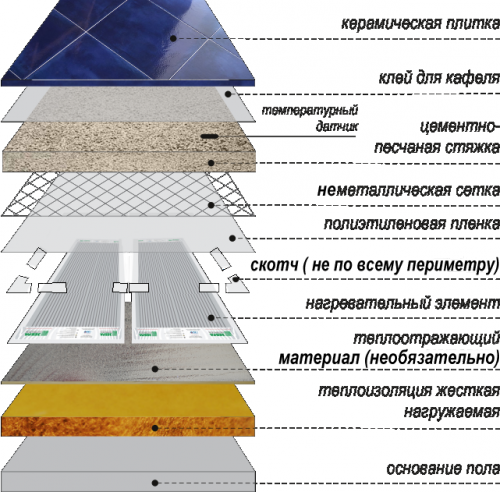

Щоб провести монтаж керамічної плівки на інфрачервону теплу підлогу рекомендується використовувати один з двох способів.
Перший з них передбачає застосування стекломагнезитового або гипсоволоконного листа. В цьому випадку проводиться монтаж поліетиленової плівки і гипсоволоконного (або стекломагнезитового) листа товщиною 6-8 міліметрів на нагрівальний елемент. Важливо, щоб у процесі прикріплення гипсоволоконного (стекломагнезитового) листа до первинної стяжці не допускалося пошкодження графітових смуг і мідних шин термоплівки. Ці матеріали вважаються хорошою базою для укладання керамічної плитки. Коли буде виконуватися монтаж, слід між стіною і плиткою залишити зазор. Також рекомендується нанести на лист обраного матеріалу суміш «бетоноконтакт».
Другий спосіб передбачає використання тепловідбивного матеріалу, який має малу усадку.
Послідовність монтажу:
Підкладка розрізається на смуги, ширина яких повинна бути такою ж, як і розміри термоплівки. Щоб первинна стяжка мала міцне зчеплення із вторинною, при монтажі підкладки рекомендується класти її на відстані 150-200 мм від стіни. Крім того, для поліпшення скріплення з первинної стягуванням між смугами потрібно залишати відстань 10-20 міліметрів.
В якості армування стяжки краще всього використовувати малярську сітку з розміром вічка 5 або 10 міліметрів. Її слід прикріпити на термоплівку за допомогою дюбелів.
Для того щоб забезпечити якісний зв’язок з первинною стяжкою, при укладанні матеріалу на великій площі, краще всього використовувати перфоровану нагрівальну плівку.
Коли монтаж плівки та тепловідбивного матеріалу буде завершений, то для того, щоб заповнити технологічні отвори рекомендується нанести на плівку суміш «бетоноконтакт» і тонку стяжку. Потім плитка промащується клеєм і укладається на поверхню.
