Обробка деревини часто передбачає зняття з неї певного шару. Зробити це можна вручну, але краще всього використовувати спеціальний механізм. Якщо вам подобається виготовляти з деревних заготовок різні вироби, вам просто необхідно придбати або сконструювати побутової стругальний верстат по дереву. Сьогодні будемо розбиратися саме з другим випадком.

Стругальний верстат по дереву: схема. Виготовлення фуганка на деревяній станині

Саморобний багатофункціональний деревообробний верстат для будинку

Можливості обладнання

Що можна зробити за допомогою стругального верстата:

  • різну меблі для дачі та квартири;
  • паркан;
  • сходи; (Див. також статтю Дерев’яні східці для сходів: особливості.)
  • підготувати облицювання;
  • оновити стару потемнілу від часу деревину.

Стругальний верстат по дереву: схема. Виготовлення фуганка на деревяній станині

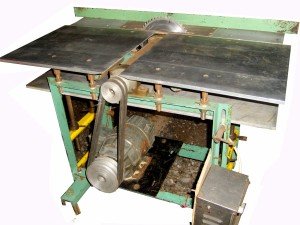

На фото — один з варіантів багатофункціонального верстата по дереву з консольним розташуванням двигуна з боку циркулярної пилки

Робимо стругальний верстат самостійно

Як і будь-яке обладнання, де використовуються обертові деталі, і складається з декількох компонентів, виготовлення воно досить складне. Дуже добре, якщо у вас є певний досвід роботи на ньому, який дуже стане в нагоді при проектуванні і здійсненні задуманого.

Фактично будемо конструювати міні-комплекс, де можна буде деревину:

  • пиляти вздовж і поперек волокон, для чого знадобиться циркулярна пила;
  • стругати;
  • шліфувати і виробляти полірування дерева;
  • точити;
  • свердлити.

Стругальний верстат по дереву: схема. Виготовлення фуганка на деревяній станині

Стругальні верстати по дереву для дому – компонування основних агрегатів

Складатися обладнання буде з 2-х верстатів:

  • Циркулярна пила з фуганком.
  • Токарно-свердлильний.
  • При цьому перший буде своєрідною опорою другого. Нас більше цікавить перший, тому нижче в статті мова піде саме про нього.

    Схема

  • Буде використовуватися агрегатна компонування — циркулярна пила і фуговочные ножі розміщені на одному валу ротора.
  • Вдасться максимально спростити обладнання і збільшити його функціональність.
  • У цьому разі розміщення основних вузлів і агрегатів максимально раціонально.
  • На жаль, але зробити верстат тільки з деталей, виготовлених своїми руками, не вийде, тому доведеться залучати професіоналів з їх верстатним парком. Головним чином це стосується основного вала і посадочних місць підшипників.

    Але, ніхто не забороняє вам пристосовувати до нього наявні в господарстві деталі, коли належали іншим механізмам, приміром, станину від швейної машинки. Причому нерідко вдається це зробити без будь-якої особливої переробки останньої.

    Стругальний верстат по дереву: схема. Виготовлення фуганка на деревяній станині

    Креслення стругального верстата по дереву своїми руками допоможуть виготовити його правильно і без зайвих витрат

    Розглянемо деталі обладнання:

    Станина Вам знадобиться швелер №5 з стінкою товщиною 8-10 мм.

    З нього потрібно буде зробити:

    • поперечки;
    • царги;
    • дистанційні підкладки.

    Виготовити її і раму можна розбірну, використовуючи болти, або зробити її монолітною за допомогою зварювального апарату. Ножі і пила Для фугування вам знадобляться спеціальні ножі з міцної сталі, які слід болтами надійно зафіксувати в пазах основного вала. Розпилювання дощок і брусків проводиться циркулярною пилкою з побідитовими напайками. Ротор найважливіша деталь обладнання. До нього кріплять ножі, пилу, фрезу, свердло, долбежку або диск для полірування. Як сказано вище, виготовлення деталі краще довірити професійному токарю, яким потрібно дати правильно зроблений креслення. Плити Використовується три робочих столу:

    • два для роботи з фугуванням;
    • один для циркулярної пили.

    Товщина столів не менше 5 мм Для регулювання використовуються прокладки, але можна приробити і різьбовий механізм. На плиті для циркулярки слід підготувати місце для направляючої планки, яка дуже полегшить процес різання. Ширина між нею і циркулярною пилкою буде розміром надпила.

    Порада: гайка на роторі повинна бути з правою різьбою, тоді під час роботи буде проводитися її самозатяг.

    Стругальний верстат по дереву: схема. Виготовлення фуганка на деревяній станині

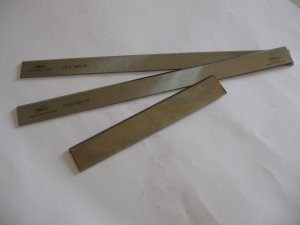

    Прямі стругальні ножі по дереву з твердосплавною стали

    Привід

  • Для нормальної роботи такого обладнання необхідно придбати трифазний електродвигун на 380 В потужністю не менше 3 кВт.
  • Робота основного вала буде здійснюватися за допомогою двухручьевого ременя клиноподібної форми.
  • Прикріпити двигун можна консольно, закріпивши всередині рами, що вирішить проблему необхідної натяжки ременя. Також слід розглянути стаціонарний спосіб, але тоді потрібно зробити санчата для його регулювання.
  • Стругальний верстат по дереву: схема. Виготовлення фуганка на деревяній станині

    Як встановити ножі на саморобному стругальному верстаті своїми руками

  • Чим вище швидкість робочого вала, тим чистіше буде обробка деревини. Тому слід використовувати два шківа різного діаметру, причому більший повинен бути на двигуні.
  • Харчування двигуна наведіть по 4-х жильного кабелю, провівши всі заходи по заземленню устаткування. Включення верстата слід проводити з допомогою автомата, який у разі замикання або перевантаження миттєво вимикає його.
  • Стругальний верстат по дереву: схема. Виготовлення фуганка на деревяній станині

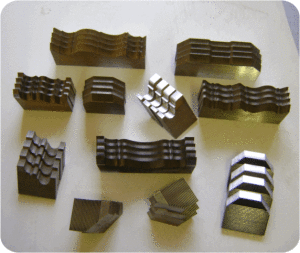

    Фігурні або профільні ножі для стругального верстата по дереву

    Рекомендації

  • Слід періодично проводити профілактичні роботи обладнання:
      • шприцевать підшипники;
      • перевіряти надійність кріплення ножів;
      • оцінювати стан зубів циркулярної пилки;
      • оглядати ремені;
      • перевіряти електрокабель.
  • Не забувайте, що даного обладнання небезпечно під час роботи за обертових деталей, тому їх слід закривати кожухом.
  • Під час роботи будьте гранично уважні і дотримуйтесь правил ТБ.
  • В процесі стругання і різання не варто застосовувати зайву силу, щоб прискорити процес.
  • Стругальний верстат по дереву: схема. Виготовлення фуганка на деревяній станині

    Стругальні верстати по дереву своїми руками нічим не відрізняються від виробничого виконання

  • Встановіть над робочим місцем хороше освітлення, а простір біля верстата не захаращувати непотрібними речами.
  • Зверніть увагу на поверхню підлоги – вона не повинна бути слизькою.
  • Порада: використовуйте гумові килими або транспортерну стрічку, щоб запобігти нещасний випадок.

  • Бажано працювати удвох, якщо доводиться стругати довгі заготовки – один на подачі, другий на прийомі.
  • Якщо доводиться зрізати великий шар, частіше прибирайте стружку зі столу або використовуйте пиловідсмоктувач.
  • Виготовлення фуганка на дерев’яній станині

    Інструкція нижче розповість все поетапно:

  • Приготуйте двигун і основний вал.

    Стругальний верстат по дереву: схема. Виготовлення фуганка на деревяній станині

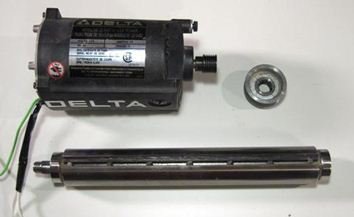

    Двигун і вал для фуганка

  • Намалюйте модель на комп’ютері або від руки.

    Стругальний верстат по дереву: схема. Виготовлення фуганка на деревяній станині

    Як буде виглядати верстат

  • Накресліть деталі обладнання з дотриманням масштабу.

    Стругальний верстат по дереву: схема. Виготовлення фуганка на деревяній станині

    Креслення стругального верстата

  • Приготуйте місце для підшипників ротора.

    Стругальний верстат по дереву: схема. Виготовлення фуганка на деревяній станині

    Місце для підшипників основного вала

  • Встановіть двигун і ротор на станину і з’єднайте їх ременем.

    Стругальний верстат по дереву: схема. Виготовлення фуганка на деревяній станині

    З’єднання ротора двигуна

  • Виготовте механізм для столу подачі, який може підніматися і опускатися.

    Стругальний верстат по дереву: схема. Виготовлення фуганка на деревяній станині

    Так виглядають нутрощі верстата

  • Встановіть стіл подачі з березової фанери.

    Стругальний верстат по дереву: схема. Виготовлення фуганка на деревяній станині

    Стіл подачі виготовлений з товстої фанери

  • Прикріпіть зверху сталеві пластини.

    Стругальний верстат по дереву: схема. Виготовлення фуганка на деревяній станині

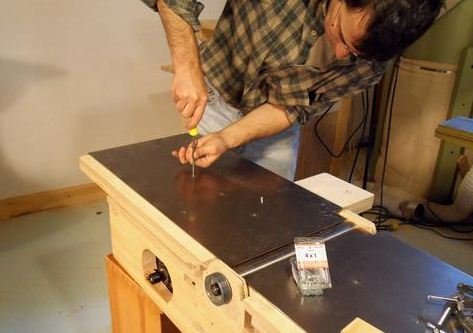

    Саморобний фуганок зі сталевими пластинами

  • Верстат готовий.
  • Стругальний верстат по дереву: схема. Виготовлення фуганка на деревяній станині

    Обертовий ротор завжди закритий спеціальною пластиною і відкривається тільки коли по ньому проходить деталь

    Висновок

    Стругальний верстат краще всього зробити багатофункціональним, щоб можна було не тільки фугувати заготовки, але і різати їх, свердлити, довбати, а також полірувати. Основний елемент – головний вал, слід замовити професійному токарю. Потужність електродвигуна повинна бути приблизно 3 кВт при 1500 об/хв, а для більш якісної обробки деталей слід встановити шківи на двигун і ротор різного діаметра.

    Рама верстата повинна бути масивною і надійною, для чого використовуйте швелер №5 з товщиною стінки 8-10 мм, хоча це може бути і дерево. Обов’язково всі обертові елементи повинні бути закриті кожухом. Відео до цієї статті дасть можливість знайти додаткову інформацію по вищевказаній темі.
