Стрічкова пилорама своїми руками: креслення, відео

Стрічкова пилорама своїми руками дозволяє значно економити, якщо існує необхідність постійної обробки деревини при будівництві будинків, в господарстві або при наявності власного невеликого виробництва.

Звичайно, можна не ламати собі голову і купити інструмент, але зроблений своїми руками, як говорилося вище, обійдеться значно дешевше.

Стрічкова пилорама своїми руками: креслення, відео

Стрічкова пилорама багатьом більш відома як стрічкова пила. Залежно від обсягу робіт вибирається тип інструменту.

Пилорама може бути стрічкового типу, ланцюгового або дискового типу. Ми розглядаємо виготовлення стрічкового типу.

Зміст:

  • Як працює пилорама?
  • Які матеріали потрібні для створення пилорами?
  • Конструкція пилорами
  • Рекомендації по виготовленню
  • Дискова пилорама

Як працює пилорама?

Принцип роботи стрічкової пилорами дуже легко пояснити на прикладі котушок з нитками.

Вся конструкція нагадує обертання двох котушок, між якими натягнута нитка. Ця нитка і грає роль пили, а відстань між котушками є граничним розміром колоди.

Що дозволяє робити стрічкова пилорама своїми руками:

  • Готувати колоди, тобто підганяти їх під один розмір і форму;
  • Розпилювати колоди за заданою схемою після налаштування обладнання;
  • Після розпилювання залишаються невеликі дефекти, які не можна усунути, застосовуючи саморобні пилорами, тому подальша обробка дерева відбувається вручну.
  • Стрічкова пилорама працює наступним чином: колода закріплюється на платформі і залишається нерухомим, мобільний візок починає свій рух і розпилює дерево, пила знаходиться в горизонтальному положенні.

    Щоб в кінцевому підсумку вийшла дошка потрібного розміру, необхідно спочатку задати параметри оператором. Як пили виступає пильна стрічка, яка повинна бути добре натягнута.

    Як працює саморобна пилорама, див. на відео.

    Відео:

    Перед роботою необхідно підготувати обладнання: для цього точать пилку, розводять зуби.

    Які матеріали потрібні для створення пилорами?

    Слід зазначити, що матеріали підбираються в залежності від того, зроблені креслення чи ні, тому що саме правильний креслення є основою якісного виробу, завдяки якому робиться розрахунок матеріалів:

    • Шківи можна взяти нові чи старі, в хорошому стані;
    • Труби різні по діаметру;
    • Рейки – можна зробити самому з куточків. Розташовувати куточки краще ребром вгору, це потрібно для того, щоб продовжити «життя» коліщаткам;
    • Профільні труби для створення шпал;
    • Швелер.

    Крім матеріалів будуть потрібні наступні інструменти:

    • зварювальний апарат;
    • фрезерний верстат;
    • болгарка;
    • дриль, зручніше використовувати електричну енергію;
    • молоток;
    • пасатижі;
    • набори викруток та гайкових ключів;
    • струбцина;
    • болти, гайки і інший кріпильний елемент;
    • лінійки, рулетка, косинець і пр.;
    • ножівка.

    Конструкція пилорами

    В основі організації роботи лежить блоковий принцип.

    Він передбачає різні варіації пристрою, починаючи з базового, де подача пилки здійснюється вручну, закінчуючи найскладнішими вузлами, коли пила подається автоматично, товщина різання виставляється, електронна система програмується та ін.

    Стрічкова пилорама своїми руками: креслення, відео

    Складові вузли конструкції:

    • для організації руху розпилювальною стрічки використовується рама з двома напрямними;
    • гвинтовий механізм підйому стрічки;
    • гідравлічний або пружинний вузол для натягу стрічки;
    • провідний і ведений колеса (шківи);
    • кожух для огорожі коліс;
    • тримач стрічки;
    • клиноремная передача;
    • електродвигун;
    • рейка для здійснення руху стрічкової пилки;
    • ексцентрикові затискачі для утримування бруска (колоди);
    • упор;
    • бак з рідиною для змочування.

    Для створення рівного надійного вироби необхідно зробити креслення, за якими буде проходити складання всієї конструкції.

    При цьому креслення повинен бути вивчений і зрозумілий, інакше можна просто втратити не тільки час, але і гроші.

    Стрічкова пилорама своїми руками: креслення, відео

    Спочатку виготовляється станина (нерухома частина) верстата, що має П-подібну форму.

    Зробити її можна з двох швелерів, які можна замінити двома рейками (за браком перших матеріалів). Якщо використовувати рейки, то їх потрібно встановити так, щоб підошва виявилася зверху.

    Станину також можна зробити з куточків (50х100 мм).

    Висота швелера повинна бути не менше 14 см, довжина повинна бути близько 8 метрів.

    По всій довжині матеріалів з кроком в 1-1,5 м потрібно просвердлити отвори. Після цього за допомогою труб, довжина яких дорівнює 25 см, швелери потрібно стягнути між собою.

    Використовуються при цьому різьбові шпильки або болти.

    Далі необхідно зробити стійки швелерів або труб, на які встановлюється конструкція. Кількість стійок залежить від довжини пилорами, так на восьмиметрову довжину досить зробити 4 стійки.

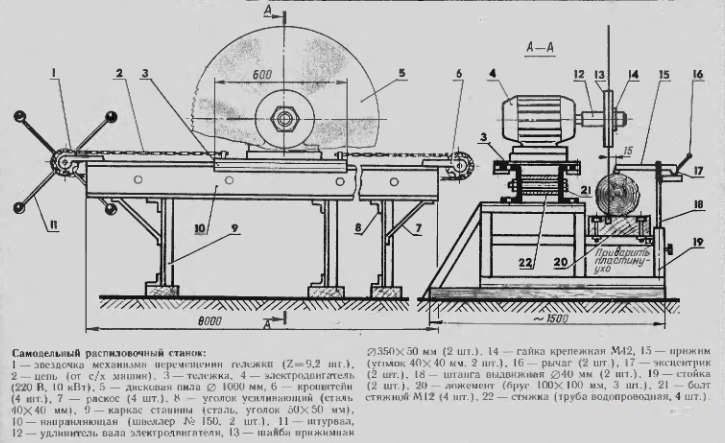

    При цьому конструкція додатково зміцнюється за допомогою розкосів, оскільки необхідно добитися жорсткості виробу. См. креслення.
    Далі збирається мобільний візок, розміри якої виставляються в залежності від ширини станини, при цьому візок з обох сторін повинна бути дещо більше (приблизно на 8 см) станини.

    Відео:

    Довжина пересувний конструкції повинна бути приблизно 60 см. Найчастіше візок виготовляється зі сталевої плити, товщина якої 46 мм.

    Далі, дивлячись на креслення, необхідно встановити електричний двигун для забезпечення руху візка. Дискова пила також кріпиться до неї.

    На корпусі конструкції збоку встановлюється спеціальний штурвал, забезпечує управління візки.

    Направляючі з боків повинні бути оснащені зірочками, з якими з’єднується штурвал управління.

    Вся конструкція пересувається за допомогою натягнутої ланцюга, яка виключає вільне ходіння штурвала.

    Щоб при роботі пилорами колода не вискакувало, необхідно зробити фіксатори, які виконуються з труб.

    Зручніше використовувати труби, внутрішній діаметр яких не перевищує 35-40 мм, оскільки всередині будуть встановлені рухомі штанги.

    На труби зверху необхідно поставити притиски. Металевий кутник є матеріалом, з якого споруджують притиски. Також підлягають встановленню затискні кулачкові механізми.

    Якщо притискні елементи будуть менше 15 мм, то про надійність конструкції мови йти не може.

    Далі встановлюються електричний двигун і пила. Можна зробити це і в початку робіт, можна і в кінці. Головне, дивитися на креслення, відповідно до яких проводиться встановлення.

    Відео:

    Якщо зайнятися двигуном в кінці робіт, то необхідно заздалегідь його придбати, щоб пропорції всієї конструкції були правильними.

    Для розглянутого прикладу (довжина станини дорівнює 8 м) потужність двигуна повинна бути не менше 10 кВт, а діаметр пилки не повинен бути менше 1 м.

    В іншому випадку, розміри всієї конструкції необхідно переглянути на менші.

    Рекомендації по виготовленню

    Щоб саморобна пилорама працювала більш ефективно, слід звернути увагу на деякі рекомендації:

  • Конструкція повинна бути стійкою і міцною, оскільки доводиться працювати з колодами різними за вагою та розмірами;
  • Виконувати роботи по збірці обладнання необхідно безпосередньо на тому місці, на якому планується його розміщення. Це обумовлено масивністю і великою вагою конструкції;
  • Необхідно постійно дивитися за роботою обладнання і поправляти налаштування, оскільки конструкція робиться своїми руками, без застосування точних програм та комп’ютеризації;
  • Саморобні пилорами «розкидаються» стружкою, тому потрібно або спорудити додаткові конструкції, або робити прибирання після виконаних робіт;
  • Широкий стрічковий пропив впливає на утворення великої кількості відходів;
  • Для забезпечення ефективної роботи мобільного візка необхідно використовувати прокладки та пластини, при цьому прокладки потрібно брати по товщині більше швелера на 0,5 мм;
  • Електродвигун можна легко замінити бензиновим двигуном. Цей варіант буде більш простим, тому що можна використовувати бензопилу, а точніше її двигун. Полотно від бензопили буде йти в якості стрічки. Як зробити бензинову стрічкову пилораму, див. на відео;
  • Всі закріплюють елементи повинні бути надійно зафіксовані для забезпечення безпечної роботи всієї конструкції;
  • Для забезпечення ефективної роботи пила повинна бути наточена, а зуби розведені.
  • Дискова пилорама

    Розглянемо більш простий вигляд саморобної пилорами.

    Для того щоб зробити дискову пилораму, потрібно знайти дискову пилу. В якості мотора буде використовуватися електродвигун.

    Відео:

    Спочатку необхідно зробити зварну раму, на яку потрібно буде поставити металеву плиту з прорізом для диска. Знизу до плити потрібно прикріпити вал плити на підшипниках і шківах.

    Колесо електричного двигуна з’єднується з пилкою ременем.

    Щоб забезпечити хороше натяг ременя, необхідно використовувати масу самого двигуна, а також можна скористатися обважнювачами. Дискова пилорама готова.
