Практично кожне підприємство, яке пов’язане з обробкою дерева, має у своєму верстатному парку стрічкові верстати по дереву. У побуті це пристрій зазвичай замінюють електричним лобзиком по дереву, проте багато домашні майстри без нього теж не можуть обійтися.
Нижче ми докладно розглянемо, що являє собою дане обладнання, ознайомимося з його видами, а також дізнаємося, як зробити такий верстат самостійно.
Стрічкопильний верстат
Особливості стрічкопильного верстата
Загальні відомості
Отже, стрічкопильні верстати дозволяють здійснювати високоточні розпили, як і лобзик. Тому іноді їх ще називають лобзиковыми стрічковими верстатами.Принцип роботи цих апаратів був розроблений ще в дев’ятнадцятому столітті, і як ми бачимо, він залишається актуальним донині.
Звичайно, сучасні апарати в плані конструкції істотно відрізняються від перших моделей, однак,базові технологічні особливості залишилися незмінними.Головною такою особливістю є пила, виконана у вигляді кільця, яка дозволяє здійснювати як прямі, так і криволінійні різи.
Треба сказати, що даний пристрій ефективно справляється не тільки з точними розпилами, але і чорновою обробкою. Тому такі верстати використовують для самих різних столярних робіт, зокрема, вони широко поширені на меблевих і деревообробних підприємствах фабриках.
Рада! Розглянуті верстати можна використовувати не тільки для розпилювання дерева, але і деяких м’яких матеріалів, таких як пластик і навіть пінопласт.
На фото – стрічкові пильні полотна
Пристрій
Багато параметри обробки залежать від особливостей самого верстата. Тому при виборі обладнання необхідно ознайомитися з його конструкцією і приділити увагу деяким окремим компонентам.
Кожен агрегат складається з наступних основних вузлів:
- С-подібна станина;
- Нижній і верхній шківи;
- Робоча платформа;
- Напрямні елементи;
- Пила;
- Електродвигун;
- Огороджувальні заслінки.
Крім того, у верстатах застосовуються гальмівні механізми, які дозволяють моментально припиняти процес пиляння. У разі розриву стрічки вона стопориться спеціальним фіксуючим пристроєм, що робить роботу безпечною. Ще одним додатковим елементом є напрямна лінійка, яка дозволяє регулювати ширину різу.
Основні параметри пильного полотна
Основні характеристики
Головним елементом верстата, який впливає практично на всі параметри обробки заготовки, є пилки. Що стосується самого верстата, то його параметри більшою мірою впливають на зручність роботи і функціональні можливості.
Як правило, полотно має наступні розміри:
Параметри Розміри, мм Ширина 25-50 Товщина 0,9-1,1
Правда, існують пили і з іншими параметрами, однак, для виконання стандартних операцій краще використовувати полотна, що відповідають наведеним вище типорозмірами.
Ще одним важливим параметром пилки є матеріал, з якого воно виготовлене. Найбільш поширеними є пили з вуглецевої сталі.
Крім того, при виборі необхідно враховувати технологію виготовлення, від якої залежить твердість полотна.
За цим параметром пильні стрічки розрізняються на три типи:
- З загартованої спинкою;
- З гнучкою спинкою;
- Рівномірно загартовані.
Для виробничих верстатів важливий ще такий параметр, як швидкість пиляння заготовки. Як правило, стрічкопильні верстати по дереву працюють на швидкості 700-900м в хвилину. Саме на таку швидкість розрахована велика частина полотен з типовим міжзубний простір.

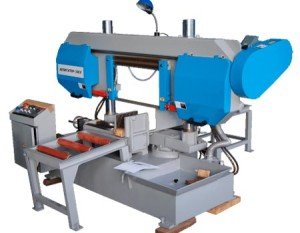

Горизонтальний верстат стрічкопильний
Види стрічкових верстатів
Одне з головних відмінностей всіх стрічкових верстатів полягає в розташуванні робочого елемента. В залежності від того, як розташована стрічкова пила – верстат по дереву може бути наступних видів:
Розташування пилки Особливості Вертикальне У великих агрегатів з таким розташуванням пилки рухомий є тільки консоль з робочим елементом.Пристрій малогабаритних ж вертикальних верстатів виглядає інакше – фіксується лише пільная рама, при цьому заготовка може вільно переміщатися. Горизонтальне Таке розташування застосовується, як правило, великогабаритних, потужних верстатах. Вони можуть використовуватися для різання твердих порід і навіть мерзлої деревини. Крім того, верстати з горизонтальним розташуванням пилки найчастіше застосовуються для різання металу.
Треба сказати, що зустрічаються стрічкові верстати по дереву з похилим розташуванням, але вони є рідкісними, призначеними для складних і деяких специфічних операцій.

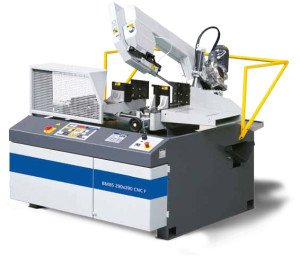

Автоматичний верстат стрічкопильний
Крім розташування пилки, верстати також розрізняються способом подачі заготовки.
Вони бувають:
- Автоматичними – даний вид обладнання звичайно застосовується на підприємствах, серійно випускають продукцію з дерева. Подача заготовок у них реалізована за допомогою лещат і електродвигуна. Якщо довжина деталі перевищує довжину ходу, то її подача здійснюється в два ходи з перехопленням.
Так як ціна такого обладнання досить висока, автоматична подача виправдовує себе при масовій обробці деталей невеликої довжини.
Напівавтоматичний верстат стрічкопильний
- Напівавтоматичними – частіше застосовуються у деревообробній заготівельної промисловості. Основною перевагою таких верстатів є можливість виконання маніпуляцій з лещатами і пильної рамою в автоматичному режимі.
- Ручні–подача і управління процесом здійснюється вручну. Такі агрегати застосовуються на невеликих підприємствах. Крім того, ручна подача реалізована в побутових верстатах, які найбільше підходять для домашнього використання.
Як ми бачимо, вибір обладнання залежить від завдань, які перед ним стоять і області застосування.
Випилювання деталей на ручному верстаті
Правила роботи
При роботі з ленточнопильными верстатами в першу чергу слід пам’ятати про безпеку, так як будь-яке електричне обладнання є джерелом підвищеної небезпеки. При цьому, звичайно ж, головна мета полягає в отриманні точної та рівного розпилу.
Для цього повинна дотримуватися інструкція по роботі з верстатом, яка виглядає наступним чином:
- Спочатку фіксується дерев’яна заготовка, що дозволяє максимально скоротити вібрацію робочого столу. Це позначиться як на зручності роботи, так і на продуктивності даного процесу.
- Далі починається різка по напрямній лінії або за допомогою рухомого упору. Якщо ж потрібно виконати фігурну різання, то вона здійснюється з нанесеною розміткою або з використанням спеціальних механізмів для подачі і фіксації заготовки.
Треба сказати, що при різанні в автоматичному режимі процес полегшується завдяки подає знімного пристрою. По конструкції автоподатчик нагадує кронштейн з роликами. Шляхом маніпуляції даними пристосуванням дуже просто керувати різкою.
Зверніть увагу! Якщо необхідно створити фігурний розпил, механізм обов’язково знімається. Серійне виробництво в такому режимі неможливо, або потребує інших механізмів.
Виготовлення верстата
Вартість обладнання завжди дуже висока. Тому багато майстри виконують стрічкові верстати самостійно. Даний процес не складний, єдине, для цього потрібно мати навички роботи з металом.
Креслення саморобної верстата
На кресленні зображений вище верстат, що складається з наступних елементів:
Номер деталі Назва 1 Нижній шків 2 Рама робочого столу 3 Пильна стрічка 4 Ремінь приводу типу А710 5 Демпфер 6 Направляюча 7 Штанга 8 Верхній шків 9 Стільниця 10 Електродвигун типу АОЛ-22-2 11 Шківи приводу 12 Куточок кріплення штанги 13 Гайка фіксації осі верхнього привода 14 Верхня опора 15 Регулюючий гвинт 16 Повзун
Нижче розглянемо, як зробити стрічковий верстат по дереву своїми руками:
- В першу чергу потрібно зробити ескізи виробу і основних його вузлів. Можна скористатися наведеною вище схемою, єдине, потрібно вказати розміри столу, в залежності від індивідуальних потреб.
- Потім з профільної труби треба зварити раму робочого столу згідно з кресленням. Стандартні розміри столу складають 420?720 мм.
- Далі вирізається стільниця з фанери завтовшки 20 мм, і обклеюється текстолітом.
- Після цього до столу потрібно прикріпити несучу штангу, яку можна зробити з швелера №8 довжиною 680 мм. Щоб прикріпити штангу до стільниці слід приварити поперечний профіль і куточок, до якого буде фіксуватися штанга.
Креслення штанги
- Наступним кроком є виготовлення верхнього і нижнього шківа. Ці деталі можна вирізати з фанери завтовшки 20 мм і обклеїти їх робочу поверхню листовий гумою за допомогою поліуретанового клею.
Деревину потрібно просочити епоксидною смолою і відшліфувати. Робоча поверхня повинна мати бочкоподібну форму, що дозволить їй утримувати пильну стрічку.
Крім того, за допомогою епоксидної смоли потрібно вклеїти дюралюминиевую втулку. В останній попередньо треба виточити гніздо підшипника 60203.
Верхній шків приводу пільной стрічки
- Нижній шків слід надіти на сталеву вісь 30ХГСА і зафіксувати трьома шурупами.
- Потім вісь необхідно вставити в буксу з двома шарикопідшипниками 60203. Букса при цьому фіксується в нижній частині штанги.
- До другого кінця осі слід прикріпити шків ремінного приводу. Фіксація здійснюється за допомогою дистанційної втулки.
- З внутрішньої сторони столу кріпиться двигун, на якому повинен бути закріплений ведучий шків. Обидва шківа повинні розташовуватися в одній вертикальній площині і з’єднуватися ременем.
- Далі до верхньої частини штанги кріпиться опора, в якій встановлюється регулюючий гвинт.
- Потім верхній шків встановлюється на вісь з повзуном.Зібраний вузол кріпиться до штанги, а також фіксується регулює фінтом. В підсумку два шківа пільной стрічки мають розташовуватися в одній вертикальній площині.
- У місці проходу полотна через стільницю встановлюється демпфер, який слід виконати з текстоліту згідно зі схемою. Демпфер знизить вібрацію полотна.

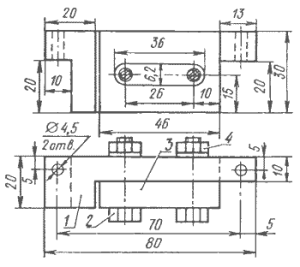

Схема демпфера
- Далі треба зробити кожух з листової сталі, який приховає пилу. Закріпити кожух можна на штанзі і стільниці.
- На завершення роботи слід встановити на рамі вимикач з відходять від нього дротом і вилкою. Від вимикача проводка підводиться до електродвигуна.
Готовий стрічкопильний верстат
На цьому стрічкопильний вертикальний верстат по дереву готовий. Тепер потрібно встановити пилу і можна виконати пробний запуск. Якщо всі дії були зроблені вірно, то агрегат повинен справно працювати.
Зверніть увагу! Перед запуском необхідно змастити всі підшипники солідолом.
Висновок
Стрічкопильні верстати надають ряд можливостей по обробці дерева, тому часто застосовуються на виробництвах, де потрібне точне випилювання деталей. Крім того, вони незамінні для домашніх майстрів, що активно працюють з деревом.
Маючи деякі навички роботи з металом, зробити такий верстат можна самостійно.Ознайомитися з додатковою корисною інформацією щодо озвученої теми можна з відео в цій статті.
