Стабілізатори напруги для будинку. Опис і вибір

Для сучасної людини перепади напруги дуже неприємна проблема, з-за якої виходять з ладу побутові прилади і освітлення. Набагато частіше вона зустрічається за містом на дачі або в приватних будинках, в яких люди живуть постійно. На щастя, сьогодні з перепадами напруги можна успішно боротися. Для цієї мети найчастіше використовують електричне пристрій, зване стабілізатором напруги. Вони можуть мати різну потужність. В залежності від потреб і наявності грошових коштів можна купити загальнобудинковий стабілізатор або пристрій для конкретного електричного приладу.

Зміст

  • Як вибрати прилад
    • Показник потужності
    • Однофазні і трифазні пристрої
    • Пристрій приладів
  • Види стабілізаторів напруги
    • Інверторні прилади
    • Релейні пристрої
    • Стабілізатори з сервоприводом
    • Симісторні стабілізатори напруги для будинку
  • Куди встановити стабілізатор?

Як вибрати прилад

Стабілізатори напруги для будинку. Опис і вибір

Показник потужності

При виборі стабілізатора напруги для будинку, перш за все, слід визначитися з потужністю приладу. Якщо потрібно підтримувати стабільну напругу для всього будинку, то рекомендується вибирати стабілізатор, потужність якого на 30% перевищує загальну потужність всіх необхідних електроприладів. Пристрої, що мають менші показники, в таких умовах можуть перегріватися, що призводить до їх автоматичного відключення.

Мінімальна рекомендована потужність для стабілізатора напруги для будинку навісного становить 5 кіловат. Мало для якої сучасної техніки потрібні такі показники, але, будучи включеними, разом всі електронні прилади можуть створити дуже пристойну навантаження на мережу.

Якщо включити одночасно кілька видів побутової техніки, то зазначена норма відразу буде перевищена. Щоб у цьому випадку не залишитися у темряві через відключення пристрою, потрібно стабілізатор з запасом потужності.

Однофазні і трифазні пристрої

Стабілізатори напруги для будинку. Опис і вибір

Існує кілька видів пристроїв, серед яких:

  • Однофазний стабілізатор напруги для дому.
  • Трифазний стабілізатор напруги для дому.
  • Якщо прилад набувається в квартиру або для дачної будівлі, то краще всього віддати перевагу однофазному пристрою, який розрахований на 220 вольт. Трифазні необхідні, наприклад, для установки в виробничому цеху, де напруга мережі 380 вольт. На території заміських будинків електромережу може бути однофазному, так і трифазної. Це потрібно знати, щоб визначитися з видом стабілізатора.

    Стабілізатори напруги для будинку. Опис і вибір

    Щоб визначити, яка є в будинку електромережу, можна скористатися кількома способами:

  • Подивитися, скільки проводів у кабелі заходить в квартиру. Якщо однофазна мережа, то їх зазвичай в цьому випадку два або три. Якщо кабель, який живить будинок, чотири і більше проводів, то мережа, скоріше за все, трифазна.
  • Можна подивитися, який лічильник у вас встановлений у під’їзді. Сучасні пристрої, розраховані на 380 вольт, мають три індикатора-лічильника імпульсів, по одній на кожну фазу. Якщо встановлений лічильник для однофазної мережі, то у нього тільки один індикатор.
  • Можна також подивитися на наявний біля лічильника автоматичний вимикач. Якщо проведена мережа на 200 вольт, то встановлюється однополюсний або двополюсний вимикач. При 380 вольт ставиться трьохполюсний і чотирьохполюсних.
  • Можна ще подивитися напруга проведеної електромережі в документації з електропостачання приміщення.
  • Якщо мережа на 220 вольт, то вибрати стабілізатор буде набагато простіше. При трифазної мережі 380 вольт необхідний один трифазний стабілізатор або три однофазних. Який варіант краще вибрати?

    Перш за все, потрібно знати, чи будуть в мережі трифазні електричні (наприклад, верстати або електродвигуни). В цьому випадку однозначно потрібен один трифазний стабілізатор. Можна розподілити трифазну навантаження на три незалежних однофазних. Для цього випадку краще купити три однофазних пристрою. Варто також знати, що трифазними можуть бути тільки електромеханічні стабілізатори. Однофазні прилади в продажу можливо знайти практично всіх типів, тобто вони можуть бути:

  • Електромеханічними або динамічними.
  • Релейними.
  • Електронними.
  • Ферорезонансні.
  • Гібридними.
  • Пристрій приладів

    Схема стабілізатора напруги для будинку

    Стабілізатори напруги для будинку. Опис і вибір

    Якщо звернути увагу на конструкцію будь-якого трифазного стабілізатора, то це будуть три однофазних пристрої, які з’єднані за схемою «зірка». При цьому мається єдина система захисту для всіх трьох фаз.

    Якщо на одній з фаз відбудеться коротке замикання, перезавантаження, вихід за межі регулювання, то пристрій автоматично відключаються всі три фази. Навіть незважаючи на те, що напруга скрізь регулюється незалежно.

    Варто також знати, що в трифазних стабілізаторах не відбувається контроль зсуву фаз. Якщо ви не плануєте використовувати трифазні споживачі, то, мабуть, буде краще придбати декілька однофазних регуляторів напруги.

    Види стабілізаторів напруги

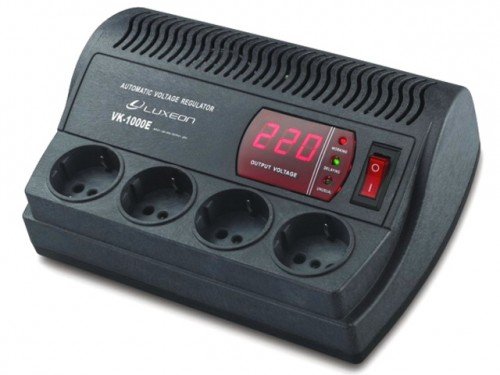

    Мережевий стабілізатор напруги для дому: фото

    Стабілізатори напруги для будинку. Опис і вибір

    Вибравши відповідну потужність пристрою, можна визначитися з приблизною сумою, яку потрібно буде заплатити за нього. Але щоб не переплатити, потрібно знати, які бувають стабілізатори та їх основні особливості.

    Всі типи приладів можна розділити на два великих класи:

  • Пристрої з плавним включенням (електромагнітні та електромеханічні).
  • Регулятори зі ступінчастим перемиканням напруги (релейні, електронні).
  • Гібридні прилади відносяться до тієї й іншої групи.

    Інверторні прилади

    Стабілізатори напруги для будинку. Опис і вибір

    Самими якісними, але в той же час досить дорогими вважаються інверторні стабілізатори напруги для будинку. Їх особливості:

  • Прийнятна швидкість регулювання.
  • Великий діапазон вхідної напруги.
  • Висока точність стабілізації напруги на виході.
  • Також варто відзначити наступні додаткові сервіси:

  • Захист від перенапруги.
  • Збільшений косинус фі.
  • Можливість вибору режимів роботи.
  • Релейні пристрої

    Найдешевшими видами приладів вважаються ферорезонансні і релейні. Кожен з них має свої переваги і недоліки. З недоліків релейних можна виділити:

  • Громіздкість.
  • Маленький діапазон вхідних напруг.
  • Нестабільна робота при зміні частоти мережі.
  • Невелика потужність.
  • Обмежені можливості.
  • До таких пристроїв можна віднести стабілізатори напруги для дому «Ресанта».

    Стабілізатори з сервоприводом

    Хороший варіант у співвідношенні «ціна-якість». В них встановлено електродвигун, який переміщує по обмотці автотрансформатора вугільний електрод. Однак у таких стабілізаторах дуже повільно відстежується зміна вхідного напруги. Тому при різкій зміні напруги вони будуть марні.

    Симісторні стабілізатори напруги для будинку

    Зазвичай вони оснащені автотрансформатором. У цих варіантах пристроїв замість керуючого реле використовуються сімістори. На відміну від електронних стабілізаторів напруги для будинку ці пристрої мають ресурс перемикань на два-три порядки більше. Тому їх можна назвати оптимальними при виборі відносно недорогого і якісного приладу.

    Куди встановити стабілізатор?

    Стабілізатори напруги для будинку. Опис і вибір

    Обираючи прилад, потрібно заздалегідь визначитися з тим, куди він буде встановлений.

    Рекомендації:

  • Стабілізатори з потужністю 5 кіловат досить важкі і громіздкі. Проте місце їх розміщення у будь-якому разі має бути поруч із вступним электрощитком. Рекомендується ще додатково придбати спеціальну стійку. Хоча, підлогові і настінні варіанти теж прийнятні.
  • Тип пристрою і місце встановлення повинні відповідати. Так, не слід встановлювати електромеханічні стабілізатори в неопалюваних приміщеннях, адже мінімальна температура для їх експлуатації становить -5 градусів за Цельсієм. При низьких температурах можуть працювати, наприклад, релейні прилади.
  • Важливим є наявність в приладі пристроїв, які відображають поточний режим і напруга. Це може допомогти в разі появи несправностей.
  • При наявності в квартирі лампочок розжарювання (дзеркальних або галогенових) при перемиканні обмоток трансформатора яскравість їх світла буде змінюватися через стрибків напруги в мережі. У енергозберігаючих ламп такого ефекту помітно не буде, оскільки вони мають одну яскравість в широкому діапазоні напруг.
  • Якщо стабілізатор якісний, то при перевищенні значення вхідної напруги він повинен автоматично відключатися. Інакше техніка може просто згоріти. Ще ознакою хорошого регулятора напруги вважається автоматичне відключення при дуже низькій напрузі.
  • В інструкціях для кожного приладу можна знайти графік, який відображає, як його вихідна потужність залежить від вхідної напруги. Якщо таких схем немає, то зазвичай вказують вихідну потужність при крайніх межах напруги.
  • Іноді можна зустріти інформацію про те, що у дорогих стабілізаторів при зниженні напруги не впаде потужність на виході. Насправді, це неможливо, оскільки незалежно від ціни пристрою вихідна потужність падає у всіх регуляторів. Щоб це розуміти, перш за все, потрібно знати, що максимальну потужність пристроїв прийнято вказувати в вольт – небудь кіловольт-амперах. Це вимірювання повної потужності, яка дорівнює сумі активного і реактивного показника. Перший з них вимірюється в кіловатах.
  • Будь стабілізатор характеризується косинусом фі, який відображає кількість споживаної енергії, що витрачається на корисну роботу. Так, наприклад, у лампи розжарювання цей показник дорівнює одиниці, тому що вся енергія витрачається на тепло і світло. В квартирі практично вся навантаження є тільки активною. Тому косинус фі можна вважати рівним від 0,95 до одиниці. Що стосується приватних будинків, то в них цей показник зазвичай має значення 0,5 і менше.
