Сифон для душової кабіни: пристрій і підключення сифона (зливу)

В даний час у ванних приміщеннях все частіше стали встановлювати компактні душові кабіни. Це робиться з метою економії вільного простору, адже кабінки займають значно менше місця, ніж традиційні ванни. Однак установка душових кабін зв’язана з деякими труднощами. Так, перш за все, потрібно грамотно продумати технологію стоку води. Основними пристроями, що відповідають за дану функцію, є душові сифони. Про правила їх вибору і установки розповімо далі.

Зміст

  • Характеристики, конструкція сифонів
  • Види сифонів
  • Правила підбору сифона
  • Монтаж сифона

Характеристики, конструкція сифонів

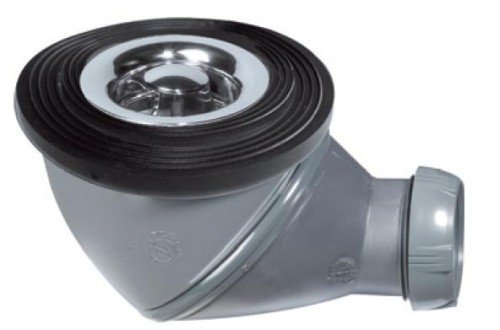

Сифон для душової кабіни: пристрій і підключення сифона (зливу)

Сифон для душової кабіни інакше називається «трап». Цей пристрій необхідно для того, щоб запах з каналізаційного стоку не просочувався в приміщення. Крім того, воно забезпечує безперешкодний відтік брудної води.

Сучасні сифони виконують роль гідравлічного затвора. Їх конструкція не дозволяє повітрю проникати в зворотному напрямку. Найчастіше застосовуються так звані заглушки. Вони дуже компактні. Їх розміри значно менші, ніж розміри конструкцій з водяним затвором.

Призначений сифон для підключення різних сантехнічних пристроїв. Не застосовується він тільки в тих конструкціях, які мають вбудований водяний замок і підключаються безпосередньо до каналізаційних стоків.

Пристрій і конструктивні особливості сифона представлені на схемі:

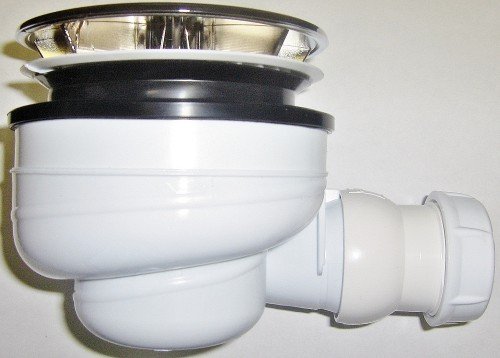

Сифон для душової кабіни: пристрій і підключення сифона (зливу)

Сифон для душових піддонів має свої конструктивні особливості. Зливний отвір в ньому не затикається пробкою. Правильна робота пристрою забезпечується завдяки наявності водяної замку. Вода з сифона потрапляє безпосередньо в трубу і далі протікає в загальну систему зливу. Пристрій має злегка вигнуту форму. Такий вигин дозволяє протікає воді затримуватися на деякий час в коліні. В результаті цього повітря, що знаходиться в каналізаційних стоках, насичений великою кількістю шкідливих газів, не має можливості просочитися через водяний замок і залишається всередині. Придбати сифон для душової кабіни можна в будь-якому будівельному магазині.

Види сифонів

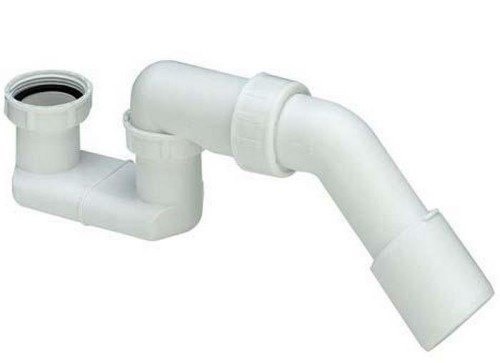

Сифон для душової кабіни: пристрій і підключення сифона (зливу)

Отвір для установки сифона для низького душового піддону може розташовуватися як в центрі, так і по краях. Тому пристрої, призначені для стоку води, мають деякі відмінності в конструкції.

Розрізняють кілька видів сифонів:

  • Простий. Має нескладну конструкцію. Отвір для зливу в такому пристрої направляється безпосередньо в гнучку або жорстку зливну трубу. Такий сифон може оснащуватися розбірним коліном. Це значно полегшує його очищення від бруду. Іноді конструкцію пристрою монтується так, щоб сифон мав змогу самоочищатися.
  • Автоматичний. Зазвичай не оснащується гідравлічним затвором. Має спеціальну кришку, розташовану в зливної частини. Вона не дозволяє запахів з каналізації спрямовуватися вгору. Автоматичні сифони часто обладнуються спеціальними ручками, призначеними для контролю роботи заглушки.
  • Пристрій click-clack. Закриття і відкриття зливу відбувається під дією натискання ногою безпосередньо на верхню частину пристрою. Механізм працює з двома типами натискань. При першому спрацьовує закриття отвору, при другому – його відкриття. Заглушка в такому сифоні розташовується в зливному отворі. Вона забезпечує відтік води у напрямку до основи піддону.
  • Розрізняють такі пристрої також в залежності від їх конструкції. Так, виділяють декілька видів сифонів:

    Сифон для душової кабіни: пристрій і підключення сифона (зливу)

    • Гофровані. Виготовляються з еластичної гофри. Можуть згинатися під будь-яким кутом. Оснащені спеціальним фіксатором з пластику (пластиковою стрічкою). Вигин труби тут виконує роль гідравлічного затвора. Призначаються такі сифони для установки в самих важкодоступних місцях душової кабіни. Якщо порівнювати ці пристрої з іншими видами сифонів, то вони є менш надійними і довговічними.

    Сифон для душової кабіни: пристрій і підключення сифона (зливу)

    • Пляшкові. Найчастіше встановлюються в кухонних мийках. По своїй конструкції чимось нагадують пляшку, з-за чого і отримали відповідну назву. Вони мають великі габарити і при установці займають досить багато вільного місця. Розширення конструкції, представлене у формі пляшки, дозволяє затримувати невелику кількість води в сифоні. В результаті чого запахи і гази з каналізації не мають можливості повертатися назад. Всередині такого розширення часто скупчується пил, бруд, сміття. Однак сифони такого виду дуже легко чистяться і розбираються. Перед тим як відкрутити і розібрати такий пристрій, слід розмістити під нього порожню ємність. Це необхідно для того, щоб вода, яка в ньому зберігається, не пролилася на підлогу.

    Сифон для душової кабіни: пристрій і підключення сифона (зливу)

    • Трубні (інакше колінні). Зовні такі пристрої нагадують вигнутий трубопровід з пластику або металу. Трубні сифони зазвичай мають форму літери «U» або «S». У такій конструкції водяний затвор розташовується саме в районі вигину. На відміну від гофрованих пристроїв трубні є більш міцними і надійними. Однак не відрізняються особливою компактністю.

    Правила підбору сифона

    Сифон для душової кабіни: пристрій і підключення сифона (зливу)

    Перш ніж приступити до вибору сифона, слід провести заміри та розрахунки. Адже неправильно підібрана пристрій підігнати під потрібні розміри і конструкцію дуже складно. Крім того, від того, наскільки правильно встановлено сифон, залежить, чи буде в майбутньому протікання.

    На що слід звернути увагу при виборі сифона:

  • Перш за все, береться до уваги розмір отвору для зливу. Зазвичай воно має стандартні розміри в діаметрі — 52, 62 і 90 мм. Для того щоб забезпечити герметичність сифона, слід правильно провести заміри отвори, і при виборі відштовхуватися від цих даних.
  • Кут згину зливної труби. Зазвичай він дорівнює 130-140 градусів. У деяких видах пристроїв кут розвороту зливу до вхідних трубі може становити 360 градусів.
  • Виміряйте діаметр зливної труби. Зазвичай він має стандартні розміри – 40 мм.
  • Для того щоб попередити виникнення протікання, слід правильно підібрати висоту сифона. Для цього також робляться відповідні заміри.
  • Далі зверніть увагу на пропускну здатність пристрою. Даний параметр нескладно виміряти самостійно. Для цього слід врахувати висоту розташування води в піддоні, а також габарити вхідного отвору. При рівні води близько 15 см застосовується слив діаметром 90 мм. Якщо цей показник менше 12 см, то можна використовувати випускний отвір шириною 62 і 52 мм. Крім того, візьміть до уваги ширину душової лійки. Вона повинна підходити за габаритами до діаметру отвору для зливу. Інакше вода буде застоюватися в піддоні.
  • Швидкість зливу. Високою вважається швидкість більше 30 л/хв. Такі пристрої зазвичай випускаються з позначкою «турбослив».
  • Якщо діаметр отвору для зливу невеликий, то слід подбати про наявність доступу для очищення сифону від наявної бруду. В іншому випадку краще купувати пристрої, оснащені функцією самоочищення.
  • Монтаж сифона

    Сифон для душової кабіни: пристрій і підключення сифона (зливу)

    Подбати про облаштування слива стоїть під час монтажу душової кабінки. Процес установки складається з наступної послідовності дій:

  • Готується основа для подальшого монтажу піддону.
  • Вимірюється і виставляється кут для зливу піддону. Для цього спочатку повертаємо конструкцію догори дном. Потім вкручуємо в потрібні отвори шпильки, що йдуть в комплекті з душовою кабінкою. Готуємо силові механізми. Ставимо на них обмежувачі і фіксатори. Потім одягаємо їх на заздалегідь встановлені шпильки.
  • Встановлюємо сифон разом з еластичним шлангом. Закріплюємо його.
  • Виконуємо регулювання силового каркаса. Це робиться зазвичай за допомогою рівня. Каркас слід встановити на кілька сантиметрів (2,5-3 см) вище розташування нижній частині сифона.
  • Закріплюємо силову конструкцію. Для цього потрібні гайки потрібного розміру.
  • Перевертаємо піддон в потрібне положення. Розміщуємо його так, щоб верхня частина сифона розміщувалася вище, ніж трійник каналізаційний на 5-6 градусів. Врахуйте, висота піддону повинна перевищувати 20-21 див.
  • Потім в отвір для зливу ставимо сітку. Обробляємо її спеціальним герметиком.
  • Виконуємо підключення зливу кабінки. Встановлюємо прокладку.
  • Під’єднуємо і фіксуємо трійник в потрібному місці. Для цього потрібно гвинт.
  • З’єднуємо разом сифон і відведення. Всі стики для попередження виникнення протікання ретельно герметизируем прокладками.
  • Вставляємо відведення в каналізаційну трубу. Фіксуємо його муфтою. Обробляємо герметиком.
  • З’єднуємо сифон і трійник. Проводимо перевірку герметичності конструкції.
  • Детальніше процес установки душової кабінки можна подивитися на відео:
