Для різьблення по дереву зовсім не обов’язкова ручна робота – в даний час широко використовується верстат токарно-фрезерний по дереву з ЧПУ (числовим програмним управлінням) і спеціальними фрезами. Це дозволяє поставити на потік виробництво різних прикрас типу панно, елементів конструкцій сходів (поруччя, балясини), архітектурних компонентів (пілястри, капітелі) і так далі, і тому подібне.
Ми постараємося більш детально розповісти про таких розумних верстатах зі спеціальними насадками і покажемо вам по темі відео в цій статті.
Фреза по дереву для ЧПУ в процесі роботи
Фрезерні верстати з числовим програмним управлінням
Що це таке
Визначення. Абревіатура ЧПУ розшифровується як числове програмне управління, отже, верстати управляються і налаштовуються саме таким способом.

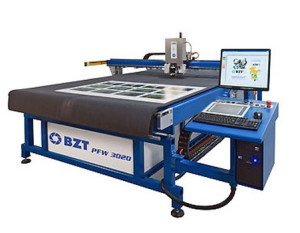

на фото: BZT – верстат з ЧПУ гравірувально-фрезерний
- Верстати такого роду в основному роблять з фрезеровочными і гравірувально-фрезеровочными функціями, де при обробці поверхні деталі весь розрахунок проводиться автоматично, тобто, задається певна програма, і процес обробки відбувається строго по ній.
- Примітно, що абревіатура ЧПУ однозначна з англомовної NC і CNC, а вони відображають прогрес еволюції в розвитку управлінських систем обладнання. І це не порожні слова, верстати з системою числового програмного керування, на відміну від саморобних фрезерних верстатів по дереву, виконують інтерполяцію руху інструменту (в даному випадку – фрези) у точній відповідності з автоматично за заданою програмою.
- Спочатку на ринку верстатобудування з’явилися системи NC, де програма управління задавалася досить жорстко, без відступів. Вона приводилася в дію за допомогою різних зовнішніх носіїв інформації перфокарти (перфоровані паперові стрічки) або магнітної стрічки, які приєднувалися через штекери і перемикачі.
- В даний час це удосконалено до CNC, системи, що функціонує з допомогою мікропроцесора з оперативною пам’яттю, де всі приводи (управління) здійснюються контролерами, встановлених там само. Програма, по якій буде рухатися фреза для ЧПУ по дереву 3d, може бути завантажена з автономних зовнішніх носіїв типу флеш-накопичувача, диска або дискети.
- Більш того, зовнішнім джерелом інформації для обладнання може бути комп’ютерна мережа підприємства, отже, це дає можливість задавати програму і контролювати цілий деревообделочный цех. Мова програмування таких верстатів викладається у документі ISO 5985 від МКС (Міжнародний Комітет по Стандартам). А от для простих завдань типу розкрою матеріалу (плоскі заготовки) можуть бути використані текстові файли, такі як DXF або HP-GL.
Примітка. Безумовно, зробити фрезер з ЧПУ по дереву своїми руками представляється малоймовірним, так як тут необхідно точне обладнання, ціна якого, до того ж, дуже висока. Але моделі, зроблені на виробництві, в рази збільшують якість і точність обробки, а також в кілька разів підвищують продуктивність праці.
Короткий огляд моделей «Артмастер»

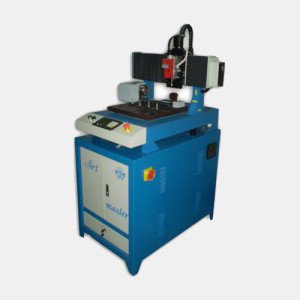

Модель Артмастер-0404
Модель Артмастер-0404 застосовується для виробництва рекламної, ювелірної та меблевій промисловості. Тут досить компактний і легкий порт і є можливість переміщення столу, що навіть при встановленому кроковому двигуні верстат може працювати на досить високих швидкостях до 9м/хв.
Робоча зона у даній конструкції 400?400 мм, але є можливість доукомплектування поворотною віссю, яка дозволяє обробляти тіла обертання. Наявність вбудованої системи управління дозволяє заносити туди програми з флеш-накопичувача через USB порт.
Живлення здійснюється від змінної мережі 220В, що дозволяє використовувати верстат такого типу не тільки на виробництві, але і в домашньому середовищі. На Артмастер-0404 можна обробляти пластик, робити окремі елементи для меблів, виготовляти кліше, пресувальної форми та здійснювати гравірувальні роботи на різних матеріалах. Габарити моделі з Д/Ш/В складають 1800x800x1600 мм, з робочою поверхнею 400?400 мм і масою не більше 360кг.

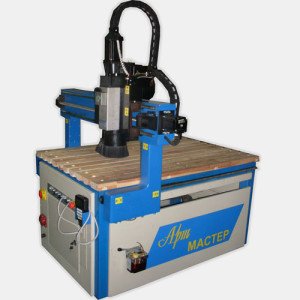

Модель Артмастер-1009
Артмастер-1009, це фрезерний верстат з числовим програмним управлінням і серед малогабаритних аналогів є найбільш популярною і затребуваною моделлю. Досить велика робоча зона 1000?900 мм значно збільшує виконується діапазон робіт, і це дуже зручно для виготовлення фасадів меблів (дверки, поперечки). Стійкість цієї конструкції надає лита чавунна станина, а це, в свою чергу, дуже зручно при роботі з великими деталями.
Відмінною особливістю Артмастер-1009 є його можливість здійснювати гравірування на камені і металі, можлива доукомплектація сервоприводом за бажанням замовника. Остання послуга (сервопривод) збільшує, як швидкість холостого переміщення, так і швидкість самої обробки деталі, отже, продуктивність праці тут збільшується на декілька порядків, верстат працює від 220В та 380В (в залежності від типу шпинделя). Споживана потужність становить від 4,7 до 7кВт, діаметр фрези від 1 мм до 35 мм з хвостовиком від 1 мм до 16 мм

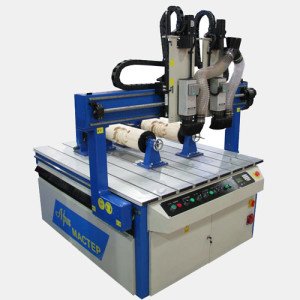

Модель Артмастер-1212
Артмастер-1212 являє собою гравірувально-фрезерний верстат з числовим програмним управлінням з робочою зоною 1200?1200 мм. цього цілком достатньо для різання штучного каменю, виготовлення меблевих фасадів, а також фрезерування профілів, лиштв і інших елементів, зроблених з деревини та пиломатеріалів.
Примітно, що тут встановлені відразу два электрошпинделя з ріжучими головами (потужність від 2 до 4кВт) і вони можуть працювати синхронно, тобто обробляти одночасно дві однакові деталі, а це великий плюс для потокового виробництва.
Справжня модель з ЧПУ має литу станину і шарико-гвинтову пару (ШВП) з системою змащення. У верстата може бути передбачена інтегрована система управління, але також це може окрема стійка з ЧПУ – це відмінність залежить від замовника і монтується, так чи інакше, виключно на його вимогу.
Споживана потужність становить від 4,7 до 7кВт, діаметр фрези від 1 мм до 35 мм з хвостовиком від 1 мм до 16 мм, а більш докладні технічні характеристика містить інструкція, прикладена виробником.

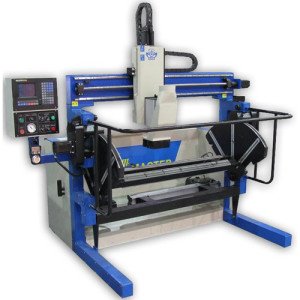

Модель Artmaster R-1000
Artmaster R-1000 являє собою більш складну модель не тільки в плані конструктивних особливостей, але і в плані технічних можливостей: тут можна проводити фрезерування увігнутих і опуклих поверхонь. Можна також звернути особливу увагу на те, що тут надається можливість обробки поверхонь в радіусі (!) від 200 мм до 400 мм, довжина яких може досягати 1000 мм.
Знову-таки тут, як і у всіх моделей Артмастер, лита чавунна конструкція, а це в свою чергу, забезпечує високу точність фрезерування поверхонь і використанням поворотної осі.
Звичайно, ціна Artmaster R-1000 відповідає його технічним характеристикам, зате ви отримуєте потужний інструмент для точної обробки деталей:
- величина одиничного кроку становить по подовжньому напрямку 0,05 мм, по вертикалі – 0,05 мм і по радіусу – 0,0125 мм;
- діаметр фрези від 1 мм до 35 мм з хвостовиком від 1 мм до 16 мм;
- споживана потужність 8кВт.
Примітка. При виборі фрезерних верстатів по дереву – верстатів з ЧПУ такого типу вам слід звертати увагу не тільки на наявність інтегрованого або виносного ЧПУ, а на ваші потреби. Тобто, станина повинна відповідати розмірам і формі оброблюваних деталей (великі/маленькі, плоскі/вигнуті), а також їх кількістю (достатня швидкість, потужність і, можливо, наявність додаткового электрошпинделя).
Висновок
Як правило, при купівлі обладнання, верстат комплектується широким набором програм різної складності для звичайного фрезерування і 3d гравірування, хоча ви завжди можете закачати їх з сторонніх носіїв. Але кінцеві фрези для ЧПУ по дереву вам, швидше за все, доведеться купувати додатково, так як заводського набору буде недостатньо.
