Фрезерування деревини являє собою технологічний процес обробки за допомогою обертових різців, які дозволяють відокремлювати частину стружки. При цьому дана операція може бути застосована як до профільних, так і плоских поверхонь різних деталей. На кінцях елементів можна формувати різноманітні сполучні отвори і гнізда.
На фото представлено пристрій, зроблене самостійно.
Початкова інформація про процесі
Перш ніж споруджувати саморобні фрезерні верстати по дереву, рекомендується ознайомитися з даними способом обробки більш докладно. В якості основного елемента в даному випадку виступає спеціальна насадка з великою кількістю зубців.
В залежності від її типу, можна зробити той або інший спосіб фрезерування:
- Кінцева обробка спрямована в першу чергу на те, щоб зробити в деталі канавку або паз певного розміру.
- Фасонна технологія передбачає проведення робіт з профільними елементами начебто багетів, шестернею, а також віконних рам.
- Торцева методика фрезерування, як правило, застосовується до максимально великим поверхонь.

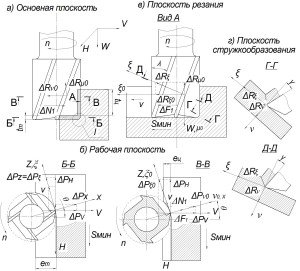

Наочно демонструється схема торцевого фрезерування.
Додаток! Досить часто використовуються спеціалізовані фрези, що дозволяють робити фігурний зріз. При такому варіанті можна легко здійснити розкрій матеріалу з додатковою обробкою крайньої частини.
Складові частини пристрою
Щоб зробити своїми руками безпосередньо саморобний стаціонарний фрезерний верстат по дереву, необхідно ознайомитися з основними компонентами даного механізму. Самостійне виготовлення подібного пристосування для обробки допоможе заощадити, так як ціна готової продукції відносно висока.
Приводний механізм
На етапі проектування початківець майстер повинен вирішити, якої потужності двигун буде використовуватися. Якщо при експлуатації не передбачається здійснювати глибоку вибірку деревини, то можна обійтися мотором з потужністю не більше 500 Вт. Однак на практиці такі верстати дуже часто глухнуть.

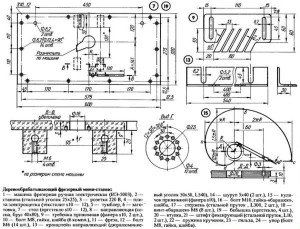

Рекомендується глянути на креслення саморобної фрезерного верстата по дереву.
Оптимальний варіант полягає у застосуванні двигуна, потужність якого коливається в межах 1-2 кВт. При наявності такого агрегату можна використовувати практично будь-які типи фрез, здійснюючи обробку деревини в стандартному режимі.
Для проведення робіт може підійти як електричний лобзик по дереву, так і ручні інструменти, як дрилі або болгарки.
При виборі двигуна чималу роль грає кількість оборотів, вироблене за одну хвилину. Чим вище показник, тим рівномірніше і чистіше буде зріз. Краще всього, якщо мотор розрахований на підключення до побутової мережі з напругою 220 вольт.
Регулювальний ліфт
Коли виготовляється саморобний фрезер по дереву, певну увагу слід приділити даному пристосуванню. Ліфт зазвичай складається з корпусу, ковзних полозів, каретки, різьбовий осі і гвинти для фіксації.
При включенні пристрою каретка повинна рухатися вниз або вгору. Полози виконують функцію захисних обмежувачів. Фіксуючий гвинт дозволяє закріпити каретку в одному положенні після вибору конкретної висоти. Що стосується корпусу, то він повністю утримує всю конструкцію.

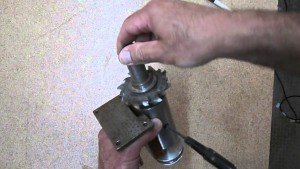

Так виглядає саморобний шпиндель для фрезерного верстата по дереву.
Подібне пристосування забезпечує регулювання виходу змінної насадки безпосередньо над поверхнею столу. Для зручності ліфт забезпечується спеціальними шестернями.
Опорна конструкція
Якщо немає готового столу, то його можна легко зробити з деревини. Хоча даний матеріал боїться вологи, з нього виходять досить довговічні і надійні конструкції. У ході робіт для створення основної площини можуть використовуватися деревні плити різного типу.
Перед основними роботами повинні бути складені креслення саморобної фрезерного столу по дереву, на яких слід виділити найбільш важливі місця. При плануванні не можна забувати про техніку безпеки. Потрібно в обов’язковому порядку закрити простір навколо обертається фрези.

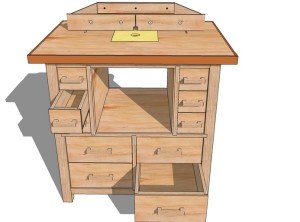

Можна виготовити приблизно такий стіл для верстата.
Виготовлення насадки
При необхідності може використовуватися саморобна фреза по дереву, що дозволяє здійснювати нескладні роботи.
Детальна інструкція по виготовленню такої насадки наведена нижче. Деталь буде виготовлятися безпосередньо з полотнища різака поетапно.

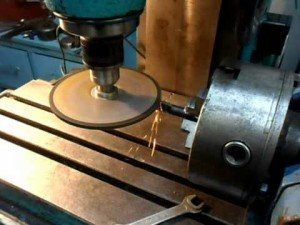

Показаний один з етапів виготовлення деталі.
Увага! Саморобні фрези по дереву для ручного фрезера або верстата не рекомендується піддавати термічній обробці в домашніх умовах, так як якість ріжучого елемента може тільки погіршитися.
В якості висновку
Відштовхуючись від вищевикладеної інформації, багато початківці майстра зможуть самостійно спорудити нехитрий деревообробний верстат, який може застосовуватися для виконання нескладних робіт. Звичайно ж, зрівнятися з готовим обладнанням, наприклад, якісної дисковою пилкою по дереву, він не зможе, але робити нехитрі операції буде здатний. В якості наочного посібника бажано використовувати спеціальне відео в цій статті.
