Розрахунок дерев’яних сходів

Дуже рідко заміські будинки мають лише один поверх. Найчастіше шикуються двох – або триповерхові будівлі. У таких будівлях для забезпечення комфортного пересування мешканців між поверхами будуються дерев’яні сходи. Однак варто сказати, що це досить непросте заняття і вимагає певної підготовки. Для того щоб конструкція вийшла надійною і безпечною, необхідно правильно провести розрахунок дерев’яних сходів, який повинен відповідати нормативам, визначеним у Дбн та ДСТУ. Про це розповімо далі.

Зміст

  • Конструкція дерев’яних сходів
  • Розрахунок дерев’яних сходів
    • Кількість ступенів
    • Ширина проступи
    • Довжина сходів
  • Етапи самостійного монтажу конструкції

Конструкція дерев’яних сходів

Розрахунок деревяних сходів

Для того щоб виконати правильний розрахунок габаритів сходів, для початку слід точно визначитися з її конструкцією. Так, існує кілька різновидів:

  • Гвинтові (криволінійні) сходи. Використовуються дуже рідко. Найчастіше тільки в тому випадку, якщо площа для зведення сходів має обмежені розміри. Такі конструкції є малофункціональними і дуже незручні. Наприклад, по таких сходах практично неможливо занести на другий поверх габаритні предмети (меблі). Крім того, для виготовлення такої конструкції потрібні дуже складні розрахунки, так як її основою служить всього лише один опорний стовп. Будь-яка неточність в обчисленнях може значно знизити безпеку пересування по гвинтових сходах.
  • Маршові сходи. Будуються найчастіше. Вони мають просту, але досить надійну конструкцію. Такі конструкції складаються з сходових прольотів, називаються маршами. Найчастіше за такої технології будуються дерев’яні сходи з майданчиком.

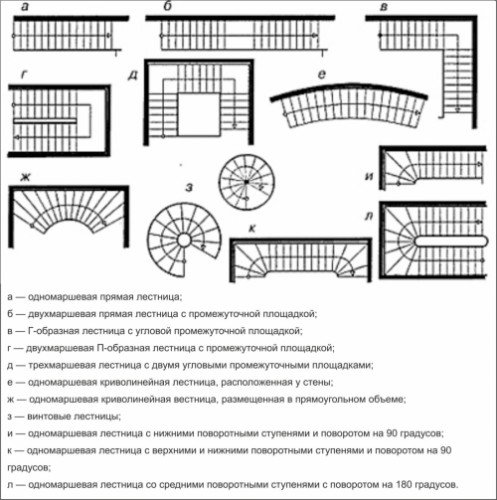

  • Існує кілька видів маршових сходів, які можна побачити на схемі:

    Розрахунок деревяних сходів

    Для того щоб правильно підібрати конструкцію сходів, слід виконати всі необхідні виміри наявного вільного простору. Далі проводяться розрахунки, з урахуванням всіх наявних даних. Після чого складаються проекти дерев’яних сходів.

    Кожна драбина складається з декількох конструктивних елементів:

  • Сходи – дерев’яні опори, у конструкцію яких входять проступь (горизонтальна поверхня) і подступенок (вертикальна планка під сходинкою). По горизонтальній поверхні зазвичай настають ногами, коли роблять крок. Сходи можуть мати різну форму. Вони бувають радіусними (рельєфними), прямокутними, а також нестандартними, розташованими під певним кутом.
  • Косоур – несуча опора, підтримує знизу сходи і підсходинки. Саме на неї припадає максимальне навантаження. Тому при розрахунку даної частини сходової конструкції слід бути особливо уважними.
  • Тятива – конструкція, що виконує як опорну, так і несучу функцію. У ній є виїмки, в яких розташовуються торцем сходинки. Якщо сходи розташована впритул до стіни, то тятива використовується тільки з одного боку. У разі, якщо сходова конструкція розташовується в прольоті між двома стінами, слід використовувати тятиву з двох сторін.
  • Перила (поручні) – опорні конструкції, створені для зручності і безпеки пересування по сходах. Вони можуть мати різну форму і розміри.
  • Детальніше можна побачити конструкцію дерев’яних сходів на кресленні:

    Розрахунок деревяних сходів

    Розрахунок дерев’яних сходів

    Кількість ступенів

    Розрахунок деревяних сходів

    Перед початком розрахунків слід визначити деякі параметри:

  • Розміри майданчика, на якій буде встановлюватися сходи.
  • Висоту одного поверху (замір проводиться між рівнями чистового статі).
  • Розміри сходового отвору.
  • Розрахунок деревяних сходів

    Виконавши всі вищевказані заміри, переходимо до розрахунку висоти сходів. Для цього нам знадобляться дані вимірів висоти одного поверху. Слід врахувати, що драбина встановлюється тільки на чистову підлогу, і тому якщо він ще не обладнаний, його розміри встановлюються в приблизних величинах («на око»), в залежності від виду матеріалу, яким буде выстилаться поверхню.

    Висота драбини (ВЛ) розраховується за наступною формулою:

    ВЛ = ВПД+ТП

    • Де: ВПД — висота від підлоги до стелі.
    • ТП — товщина міжповерхового перекриття (з урахуванням товщини підлоги).

    Кількість ступенів (КС) можна розрахувати за формулою:

    КС = ВЛ/ВП

    • Де: ВП — висота підсходинки.

    Приклад розрахунку:

    • Висота від підлоги до стелі – 200 див.
    • Товщина перекриття – 30 див.
    • Висота східця (береться середнє значення, найбільш комфортне для пересування по сходах) – 17 див.
    • КС = (200+30)/17 = 13,53

    Так як кількість сходинок не може мати дробове значення, округляємо його в більшу сторону, і отримуємо – 14 штук.

    Цей розрахунок актуальне і для дерев’яних сходів другого поверху.

    Ширина проступи

    Розрахунок деревяних сходів

    Переходимо до розрахунків глибини (ширини) проступи. Нормативами закладено таке значення цього показника — 23,50 — 35,50 див. Однак краще використовувати від 24 до 36-37 див. Відхилення від цих значень при будівництві конструкції, викличе подальше дискомфорт при ходьбі по сходах.

    Щоб розрахувати більш точно, є наступна формула:

    2a + b = 64 см;

    a + b = 47 см;

    • де a – це значення висоти подступенка;
    • b – розміри ширини проступи.

    Приклад розрахунку:

    • Висота східця – 16 див.
    • Ширина проступи = 47 см – 16 см = 31 див.

    Врахуйте при подальших розрахунках, що найбільш комфортна для переміщення ширина маршу сходів становить близько 81 див.

    Довжина сходів

    Розрахунок деревяних сходів

    Довжину сходів (ДЛ) ми можемо розрахувати за наступною формулою:

    ДЛ = ШП * КС

    • Де: ШП – ширина проступи.
    • КС – кількість східців.

    Приклад розрахунку:

    • Ширина проступи – 30 див.
    • Кількість ступенів – 16 штук.
    • ДЛ = 30 * 16 = 480 див.

    Якщо немає можливості зробити конструкцію такої довжини в один марш, то можна облаштувати дерев’яні сходи з поворотом на 180 градусів.

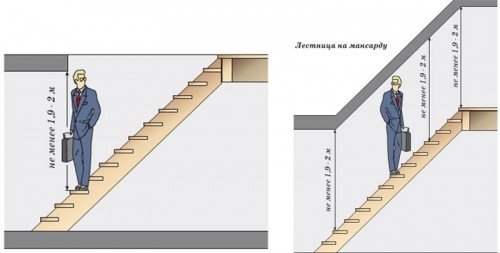

    Врахуйте при подальших розрахунках, що найбільш комфортними для переміщення по сходах будуть наступні розміри просвіту над сходами – від 195 до 200 див.

    Довжину косоура можна розрахувати за теоремою Піфагора:

    • Довжина лестницы2 + висота лестницы2 = довжина косоура2.

    Етапи самостійного монтажу конструкції

    Дерев’яні сходи: фото

    Розрахунок деревяних сходів

    Розрахунок деревяних сходів

    Розрахунок деревяних сходів

    Після проведення розрахунків переходимо до монтажу сходів, він виконується в кілька етапів:

  • Закуповуємо необхідні матеріали для будівництва (для косоуров і тятиви потрібно брус, для підсходинки – балки товщиною 25 мм, для проступей планки 35-40 см).
  • Встановлюємо косоур (каркас сходів).
  • У ньому випилюються отвори для майбутніх сходів.
  • Обробляємо краю матеріалу, прошкуриваем, фрезеруем.
  • Знизу і зверху косоури з’єднуємо між собою. Кріпимо до стіни анкерними болтами.
  • Распиливаем балку і ставимо підсходинки.
  • Закріплюємо їх до косуорам. Для цього потрібні саморізи.
  • Встановлюємо сходи зверху підсходинок.
  • Монтуємо перила сходів. За такою ж технологією виконується монтаж сходів дерев’яних приставних.
  • Детальніше можна побачити монтаж дерев’яних сходів на відео:
