У цій статті нам належить вивчити побутові рейсмусові верстати по дереву. Ми познайомимося з принципом їх роботи та основними елементами. Крім того, нам належить з’ясувати, наскільки складно сконструювати саморобний рейсмусні верстат по дереву, і осмислено це на тлі достатку ринкових пропозицій.

Рейсмусні верстат по дереву своїми руками: пристрій. Схема складання

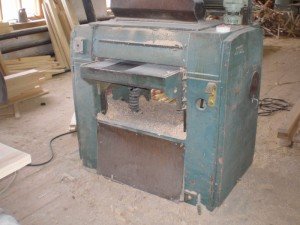

Промисловий рейсмус радянського виробництва.

Що це таке

Рейсмусні верстат (у просторіччі — рейсмус) служить для одно-, дво – або багатостороннього стругання дерев’яної дошки, бруса або дощатих щитів в один прохід до заданого розміру.

Принципова відмінність від більш звичного домашньому майстрові стругального (фугувального) верстата — в тому, що рейсмус дозволяє отримати виріб заданої товщини не після декількох прогонів з безперервним вимірюванням розміру, а саме за один раз:

  • У приймальню пару вальців подається заготівля довільного розміру;
  • З іншого боку верстата виходить ідеально остроганная дошку або щит потрібного перерізу.
  • Уточнимо: на практиці при надмірно швидкій подачі заготовки на ній можуть залишитися сліди ножа у вигляді неглибоких «хвиль», так що фінальна обробка для використання в столярній справі дошці все ж потрібно.

    Очевидне достоїнство рейсмуса — величезна економія часу, в першу чергу — при виготовленні великої кількості деталей однакової товщини. Крім того, при установці фігурних ножів рейсмус дозволяє виготовляти профільовані бруси, багет, плінтуса з дерева і багато інші елементи дерев’яного декору.

    Рейсмусні верстат по дереву своїми руками: пристрій. Схема складання

    На виході — гладка з обох сторін дошка.

    Пристрій

    Як влаштований рейсмус — верстат по дереву?

    Давайте в якості зразка вивчимо найпростішу конструкцію з одним ножем, що забезпечує, відповідно, односторонню обробку деталі.

    Рейсмусні верстат по дереву своїми руками: пристрій. Схема складання

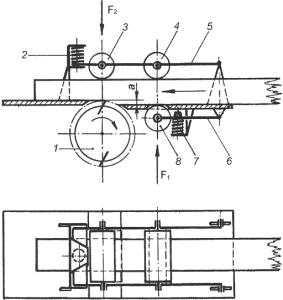

    Схема одностороннього рейсмуса.

    • Обертовий ніж 1 забезпечує власне стругання дошки. Як правило, він являє собою барабан з жорстко закріпленими змінними лезами — прямими чи фігурними.
    • Притискна пружина 2 забезпечує притиск заготівки вальцями 3 і 4.

    Зауважте: поверхня вальця 4 часто робиться рифленою для більш надійної фіксації заготовки.

    • Рухоме коромисло 5 служить для фіксації осей верхніх вальців.
    • Аналогічну функцію знизу виконує коромисло 6: пружина 7 притискає до заготівлі нижній валець 8.

    У цій схемі підлягають регулюванню:

  • Сила притиску нижнього вальця F1.
  • Сила притиску верхніх вальців F2.
  • Глибина різання А.
  • Типовий рейсмусовий верстат по дереву, втім, має кілька більш складний пристрій:

    • Загальна кількість протяжних вальців — не 3, а 4. У цьому випадку забезпечується протягування заготовки з мінімальним опором: у наведеній вище схемі лівий вал змушений протягувати заготівлю, спирається на гладке сталеве підстава.
    • Для запобігання вильоту заготовки у зворотний бік перед першою парою подаючих вальців ставляться перекидні «кігті», намертво затискають дошку при спробі зворотного ходу.

    Рейсмусні верстат по дереву своїми руками: пристрій. Схема складання

    Кігті 3 блокують зворотний хід заготівлі.

    • Крім того, навіть у побутових рейсмусах більш поширена схема з двома ножами, здатними одночасно обробити і нижню і верхню боку деталі. Конструкція з одним ножем функціональністю не дуже далеко пішла від стругального верстата: єдине її достоїнство — механічна протяжка.

    Очманілі ручки

    Давайте з’ясуємо, як і з чого робляться рейсмусові верстати по дереву своїми руками.

    Схема складання

    Рейсмусні верстат по дереву своїми руками: пристрій. Схема складання

    На фото — саморобний верстат з електричною протяжкою в процесі складання.

    Наведена на фотографії вище конструкція своєю функціональністю наближається до рейсмусу фабричного виробництва. Однак на практиці своїми руками виготовляються куди більш прості конструкції.

    Причина досить очевидна: саморобні рейсмусные верстати по дереву мають лише одна очевидна перевага перед фабричними — дешевизну; відповідно, для мінімізації витрат на їх гранично спрощують.

    Для створення скільки-небудь складної конструкції доведеться закуповувати досить багато дорогого сталевого прокату, зносостійких підшипників, шківів, зубчаток, так і потужний електромотор буде коштувати недешево.

    Ось кілька, на жаль, поверхнева інструкція зі створення найпростішого верстата з ручною протяжкою.

    Елемент Опис Станина Дві незалежні рами зварені з куточка розміром 40 — 50 мм. Вони з’єднуються різьбовими шпильками, виточеними з 32-міліметрового шестикутника. Протяжка Вона являє собою модифікацію выжимных гумових валиків від старої пральної машини. Валики расточены під підшипники і посаджені на осі завтовшки 20 мм. Подача — ручна, здійснюється обертанням рукоятки. Стіл Збирається з шліфованою дошки, притягнутою до станини болтами з потайними голівками. Для захисту від гнилі і кращого ковзання заготовки дошки просочені відпрацьованим маслом. Мотор 380 вольт, три фази, потужність 5,5 КВт, обертання на ніж передається ременем. Швидкість обертання вала ножів — 5000 об/хв. Кожух Виконаний з міліметровою жерсті на каркасі з куточка розміром 20 мм.

    При цьому витрати тільки на комплектуючі будуть приблизно такими:

    • Електромотор — 7 — 15 тисяч рублів.
    • Куточок — 2 — 3 тисячі.
    • Підшипники, шківи, ремінь, осі, шпильки — 3 — 4 тисячі.
    • Ножі — 1 — 2 тисячі.

    Сумарні витрати (без урахування витрат часу, електродів, електроенергії) складуть від 13 до 24 тисяч рублів.

    Рейсмусні верстат по дереву своїми руками: пристрій. Схема складання

    Схема станини верстата.

    Підсумки

    Ось параметри цілком реального верстата, створеного за наведеним алгоритмом:

    • Максимальна ширина дошки — 320 мм.
    • Товщина оброблюваної деталі — від 0 до 200 мм.
    • Регулювання товщини — ручна, з вимірюванням штангенциркулем/лінійкою.
    • Протяжка — ручна, рукояткою вальців.
    • Безпека — мінімальна. Кігті, блокуючі зворотний хід, конструкцією не передбачені. Кожух захищає від розльоту стружки, але не від руйнування заготовки: при разлете фрагментів дошки або бруса міліметрова жесть буде зім’ята.

    Готові рішення

    А тепер давайте ознайомимося з альтернативою — готовими верстатами заводського виготовлення. Наведемо характеристики пари моделей початкового цінового діапазону.

    КРАТОН WMT-318

    Параметр Значення Потужність 1500 Вт Зріз 5 — 153 міліметра Майданчик 580 х 560 мм Кількість ножів 2 Маса 31 кг Вартість 16700 р. Рейсмусні верстат по дереву своїми руками: пристрій. Схема складання

    Недорогий та компактний рейсмус.

    Порівняно невелика потужність мотора компенсується високими (8000 об/хв) оборотами ножів. Зауважте, їх два, що означає двосторонню обробку деталі в один прохід. Для регулювання вихідного розміру деталі служить градуйований маховик, який дозволяє обійтися без штангенциркуля або лінійки.

    Примітна і маса верстата: 31 кілограм переноситься фізично здоровою людиною без особливих зусиль. Саморобний виріб з куточка — півсотки з пятикиловаттным мотором буде важити як мінімум втричі більше.

    КРАТОН WMРТ-02

    Перед нами універсальний станок по дереву рейсмусом: він може працювати і в якості звичайного электрофуганка. Звернемося до характеристик.

    Параметр Значення Потужність 1800 Вт Обертів ножа 8000 об/хв Зріз 6 — 210 мм Кількість ножів 2 Маса 28 кг Вартість 23400 руб.

    І знову ми отримуємо за цілком можна порівняти з витратами на саморобну конструкцію ціну дуже пристойно виконане і функціональне виріб, що володіє компактними розмірами, невеликою вагою і куди більш виграшне в плані естетики.

    Рейсмусні верстат по дереву своїми руками: пристрій. Схема складання

    Фуговально — рейсмусовий верстат від компанії Кратон.

    Зверніть увагу: так, в домашній майстерні естетика устаткування зазвичай не на першому місці.
    Однак якщо зберігати інструменти припадає у квартирі — і габарити, і зовнішній вигляд інструменту стають значущими факторами.

    Висновки

    Вони досить очевидні. Самостійне створення рейсмусового верстата буде осмисленим лише в тому випадку, якщо у вашому розпорядженні вже є всі основні елементи його конструкції. Якщо це не так — вигідніше звернути увагу на готові вироби, про які можна дізнатися з відео в цій статті.
