Триходовий клапан може бути як змішувальним, так і розділовим. Все залежить від того, як він буде налаштований. Змішувальні клапани мають два входи і один вихід. Розділові – навпаки. Але так як і в тому, і в іншому разі пристрій має три патрубка, то воно називається триходовим. Пізнати той чи інший регулюючий клапан трьохходовий можна по маркуванню, на якій показані стрілочки. По ній же можна встановити, який з патрубків є вхідним, а який – вхідним.
Конструкція триходових регулюючих клапанів

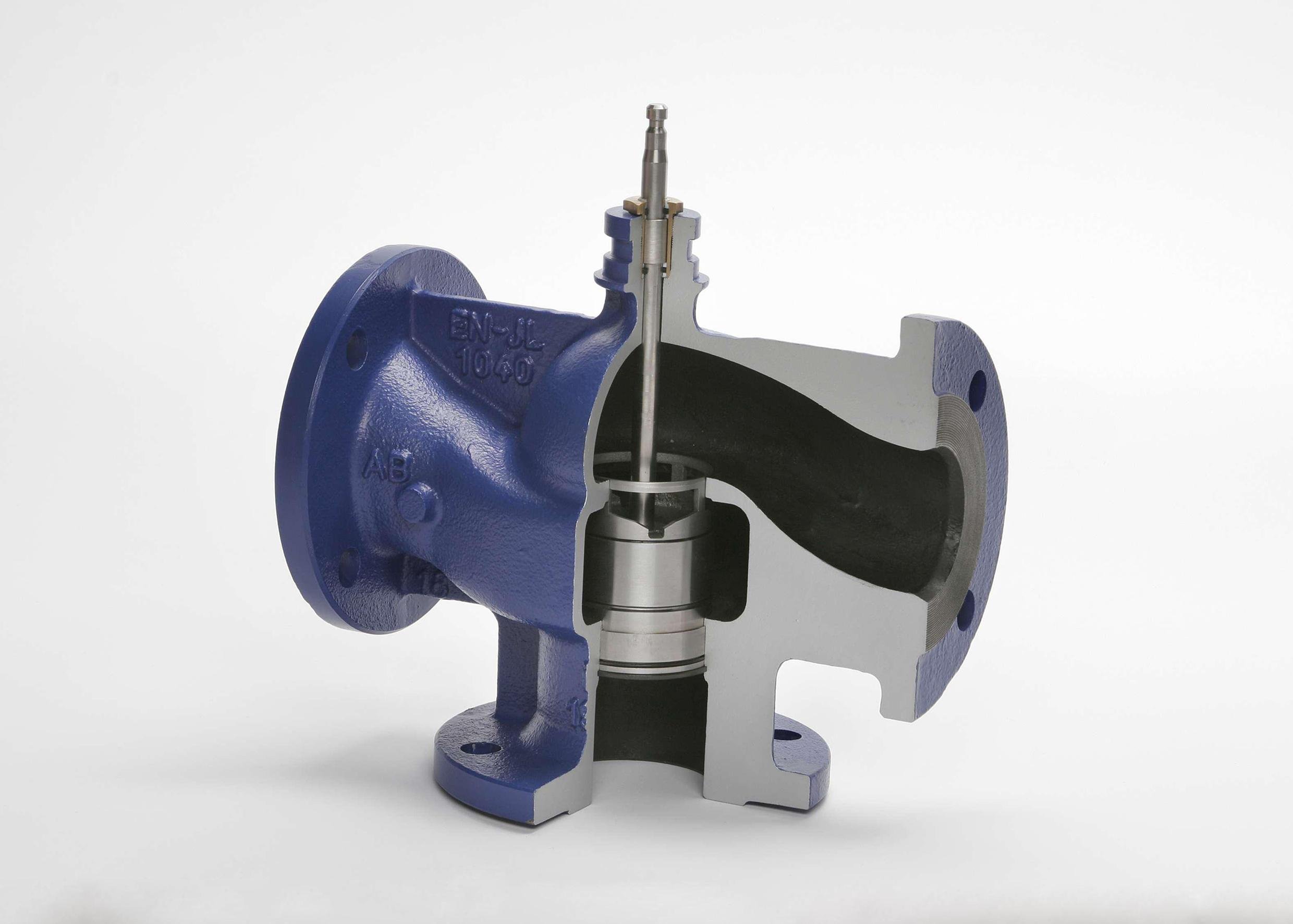

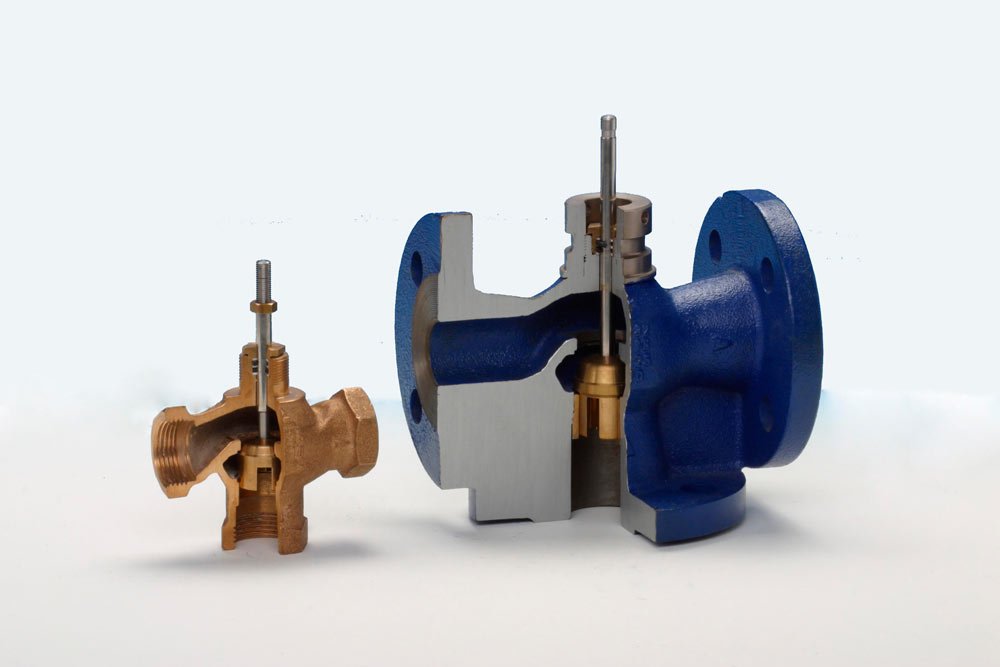

Ці клапани мають три патрубка, один з яких повертається на 90° відносно інших. І змішувач, і роздільник зовні нічим між собою не різняться. Однак якщо вивчити схеми цих клапанів, то можна відразу виявити суттєві відмінності. Так як ми маємо справу з різним функціональним призначенням триходового регулюючого клапана, то потрібно зрозуміти, у чому конкретно різниця вентилів, і чому вони не можуть бути взаємозамінними. У смесительном тип пристрою є шток з одним кульовим клапаном. Його розміщують в центрі, щоб можна було перекрити сідло отвору, службовця входом.
Розділові пристрій має два клапани на єдиному штоку. Кожен з них монтується в свій вихідний патрубок. Як тільки перший клапан відкриває один з проходів, відсуваючи від його сідла, то другий клапан відразу блокує рух води по другому проходу.
Клапани з приводом
Якщо триходовий регулюючий клапан виконаний з приводом, то він може функціонувати в автоматичному режимі. Якщо це змішувач, то йому можна ставити навіть температуру, яку він буде підтримувати, якщо використовувати пристрій з термодатчиком. Сигнал з термодатчика дозволить регулювати потоки води, щоб отримати потрібну температуру води. Це властивість нагоді і для облаштування теплих підлог з водяним нагрівом, і для підтримки адекватної температури гарячої води в будинку.
Часто у північних містах доводиться гріти воду під тиском до 150°С, щоб благополучно транспортувати по заслузі до споживача. Але якщо якийсь із споживачів знаходиться близько до котельні, то у нього з кранів буде литися окріп з неабиякою часткою пара. Така вода небезпечна для людини, а якщо всередині будівлі знаходяться пластикові труби, то вони можуть втратити міцність і разъединиться, викликавши аварійну ситуацію. Тому, при вході в такий будинок можна і потрібно підмішувати холодну воду.
Такий змішувач може підтримувати температуру до 80°, як цього вимагають прийняті в країні стандарти на ГВП.
Розділові клапани з приводом
Якщо привід і використовується в розділових клапанах, то мова йде про те, щоб дистанційно перемикати потоки води. Наприклад, якщо зроблена резервна обведення, то можна з нею відвести воду при аварії на основній магістралі. Тим самим не припиниться подача води, хоча може здійснюватися в меншому обсязі, ніж у штатному режимі.
Для управління таким приводом потрібно пульт, контролер і власне привід. Але крім цього, якщо такий кран встановлюється на теплотрасі, там бажано мати систему оперативного дистанційного контролю – СОДК, щоб локалізувати поломку. Така система часто спочатку закладається при прокладці сучасних трубопроводів з теплоізоляцією з пінополіуретану.
