Профільний трубогиб своїми руками

Якщо ви любите займатися будівництвом і володієте дачною ділянкою, то рано або пізно встає питання про придбання трубогиба. Цей механізм дозволяє зігнути профільні труби під потрібним кутом і зробити це без найменших помилок. Для чого потрібні труби на дачі? З них будують каркаси для теплиць та альтанок, а також інші корисні споруди. Але купувати пристрій для згинання труб досить накладно, тому працьовитим господарям відразу приходить на розум: «А чому б не спорудити його своїми руками?». У цій статті ми будемо говорити як раз на цю тему і розповімо у всіх подробицях, як виготовити трубогиб для профільної труби.

Зміст

  • Пристрій і принцип роботи
    • Різновиди механізмів
  • Виготовлення трубогиба
    • Найпростіший трубогиб
    • Прокатний трубогиб
  • Профільний трубогиб: фото

Пристрій і принцип роботи

Трубогиб – це спеціальний механічний верстат, винайдений для роботи з металевими виробами. Він дає можливість красиво і швидко згинати профільні і звичайні труби за встановленим радіусу.

Профільний трубогиб своїми руками

Необхідність в зігнутих трубах виникає при монтажі опалювальних систем, водопостачання, виготовлення різноманітних каркасів, деталей складних форм та інших будівельних потреб. Найпоширенішим прикладом є теплиця або облаштування веранди на дачі. Працюючи вручну, абсолютно неможливо контролювати радіус вигину труби. Трубогиб ж згинає у відповідності з заданими налаштуваннями і надає рівномірне зусилля, що призводить до збереження міцності і довговічності металу. Профільну трубу зігнути нескладно, але якщо зробити це об коліно, то ви просто зіпсуєте виріб.

Профільний трубогиб своїми руками

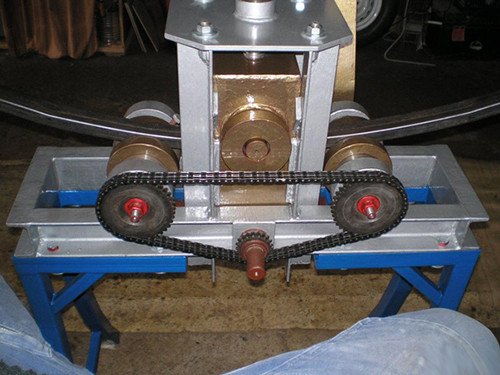

Найпоширенішою різновидом є трехроликовый ручної профільний трубогиб. Складається він з декількох роликів, розташованих у формі рівнобедреного трикутника. Ширина цих роликів дорівнює або перевищує переріз оброблюваної металевої заготовки. Вони з’єднані один з одним на підставі лебідкою з приводом-ланцюгом. Розташований у вершині трикутника ролик повідомляється з гвинтовим затиском або пресом і може рухатися по вертикалі вперед і назад. Заготівлю поміщають на два ролика біля основи трикутника і щільно притискають верхнім, після чого повертають ручку лебідки і простягають трубу. Після того як вона пройде через механізм в перший раз, майстер злегка закручує притискний гвинт і знову проганяє заготівлю через трубогиб, а радіус згину зменшується. Цикл повторюють до тих пір, поки труба не придбає потрібну форму.

Виготовлення та принцип роботи профільного трубогиба – у відео нижче:

У простих одноразових конструкціях вигин виходить за допомогою зафіксованих на станині прутків з металу або дерева. Трубу згинають за один раз, докладаючи лише силу власних рук, а лекала на станині контролюють радіус. Станину зазвичай роблять з дерев’яного піддону, бетонною або металевої плити або просто рівної ділянки землі, який забивають прутки. Звичайно, говорити про високу якість зігнутого виробу в цьому випадку не доводиться, оскільки в більшості випадків профільна труба «морщиться».

Читайте також:
Купуємо ділянку для будівництва приватного будинку з розумом

Різновиди механізмів

Вибір трубогиба для профільної труби здебільшого залежить від того, з чого зроблена сама труба і для яких цілей її потрібно зігнути. Так, для сантехнічних робіт в квартирі або приватному будинку можуть знадобитися не тільки металопластикові, але й металеві труби. Тоді перевагу варто віддати трубогибу для сталевих виробів. Для холодного згинання безшовних труб слід використовувати профільний трубогиб, а для мідних – трубогиб з ручним приводом для гнучких виробів. Останній не підійде для труб зі сталі, оскільки мідь є більш м’яким і пластичним матеріалом.

Профільний трубогиб своїми руками

Залежно від способу роботи розрізняють наступні механізми:

  • Арбалетного типу – в ролі изгибающей деталі виступає форма з заданим діаметром.
  • Пружинні з ручним приводом – створені для металопластикових труб і впливають на матеріал потужними пружинами.
  • Сегментні – в цих конструкціях вигин відбувається за рахунок обертання труби навколо певного сегмента.
  • Дорновые — використовують для роботи з тонкостінними трубами, які необхідно зігнути на невеликий радіус. Дорни можуть бути виконані з латуні, пластика або сталі.
  • Вироби з різними діаметрами, товщиною і складом мають персональні можливі радіуси вигину, що слід брати до уваги під час роботи. Ознайомитися з допустимими радіусами можна у відповідних довідниках. Якщо не дотримуватися цих правил, може постраждати не тільки якість вигину, але і експлуатаційні характеристики самої труби.

    Профільний трубогиб своїми руками

    Виготовлення трубогиба

    Здається, що зігнути трубу дуже просто, але на ділі все виходить з точністю до навпаки. Якщо неправильно підібрати інструмент, виникають викривлення, тріщини, зморшки, труба втрачає свої якісні характеристики. У цій главі ми розповімо, як зробити профільний трубогиб своїми руками і обговоримо кілька варіантів конструкцій.

    Найпростіший трубогиб

    Найпростіше зігнути металеву або металопластикову трубу, скориставшись заздалегідь підготовленим шаблоном. Варто зауважити, що описаний нижче спосіб застосовується для згинання не тільки алюмінієвих, але також і міцних сталевих труб.

    Профільний трубогиб своїми руками

    Щоб зробити схему профільного трубогиба і змайструвати шаблон, візьміть дерев’яні дошки з міцної породи деревини (бук, береза). Товщина дощок повинна бути трохи більше діаметру труби, яку вам потрібно зігнути. Щоб зафіксувати трубу на шаблоні в процесі роботи, випиляєте дошки з невеликим нахилом всередину.

    Скріпіть дошки між собою і зафіксуйте на рівній статичною поверхні. Це може бути стіл або будь-яке інше підґрунтя, на якому окрім самого шаблону можна закріпити упор для утримання згинальній труби. Таким нехитрим способом у вас вийшло змайструвати найпростіший трубогиб.

    Читайте також:
    Світлодіодне освітлення в коридорі, залі, кухні своїми руками

    Профільний трубогиб своїми руками

    Тепер можна приступити до роботи, вставте кінець труби між закріпленим шаблоном і наполегливої частиною. Схопіть трубу за протилежний край і плавними, але сильними рухами зігніть її. Цей процес можна зробити легше, використавши важіль. В якості важеля можна застосувати звичайний арматурний стрижень – просто вставте його в трубу і потягніть.

    Важливий момент: Не намагайтеся зігнути трубу по центральній частині шаблону. По-перше, це складніше зробити. По-друге, труба може лопнути.

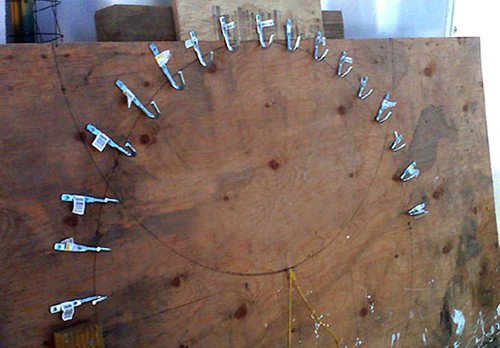

    За тим же принципом можна зробити не дерев’яний, а металевий шаблон з гачків. Закріпіть їх на шматку фанери, розташувавши по потрібній лінії згину. У такої конструкції є одна важлива перевага – ви зможете регулювати лінію вигину, переставляючи гачки з місця на місце.

    Профільний трубогиб своїми руками

    За допомогою такого простого трубогиба ви зможете гнути навіть товстостінні вироби, але в цьому випадку потрібно докладати дуже багато зусиль або використовувати ручну лебідку.

    Профільний трубогиб своїми руками

    Щоб виготовити трубогиб для товстостінних виробів, скіс робити не потрібно. Фіксація буде здійснюватися за рахунок установки декількох обмежувачів.

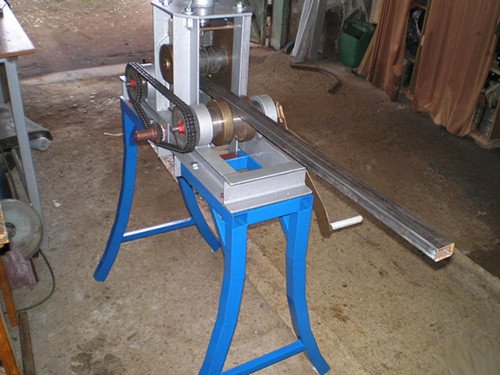

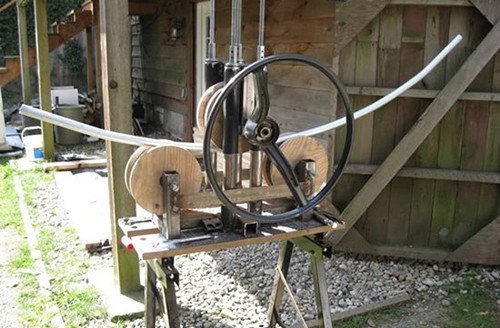

    Багато майстрів орудують ось такими трубогибами:

    Профільний трубогиб своїми руками

    Подібний механізм можна зробити власноруч. Найскладніше в цій справі – правильно підібрати і виготовити шаблони і роликові деталі, оскільки якість вигину безпосередньо залежить від діаметра труби. Якщо вам потрібен саморобний профільний трубогиб для гнучких виробів, то замість сталевих роликів і шаблону можна використовувати дерев’яні. Для цього краще вибирати тверді породи – дуб, березу, бук, ясен.

    Якщо ролик металевий, його виточують на токарному верстаті, якщо дерев’яний вирізають лобзиком. В останньому випадку потрібно випиляти кола з різним діаметром та скосом з фанери, а потім скріпити їх один з одним високоміцним клеєм. Скоси будуть грати роль різьби. Обробіть деталь наждачкою і зміцните при необхідності металевими пластинами з торців.

    Профільний трубогиб своїми руками

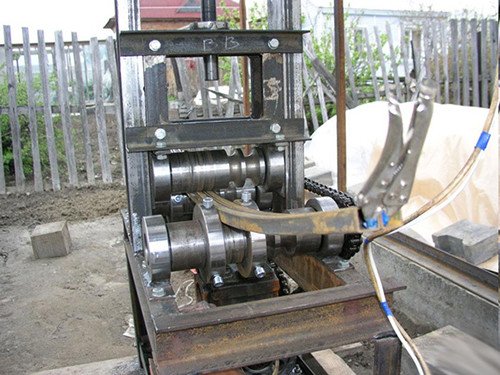

    Якщо вам потрібно зігнути труби під великим радіусом, доцільно використовувати прокатні трубогиби. Технічно їх конструкція ненабагато складніше, ніж у описаного вище механізму. По суті, складність конструкції трубогиба залежить від матеріалу, з якого виготовлені труби – чим він міцніший, тим складніше буде пристрій.

    Прокатний трубогиб

    Якщо ви плануєте працювати з тонкостінними чи гнучкими трубами, то всі головні деталі (шаблон і ролики) можна вирізати на токарному верстаті з деревини. Таким чином, собівартість механізму і складність його складання будуть мінімальними.

    Сама відповідальна завдання – виготовити обойми підшипників і ролики. Якщо у вас немає досвіду і обладнання для подібної роботи, замовте ці деталі в слюсарній майстерні. Розмір вала залежить від зірочок і підшипників. Перші можна взагалі не використовувати, створивши однороликовый привід, проте в такому випадку великий ризик, що конструкція буде пробуксовувати. Замість притискного гвинта можна використати звичайний автомобільний домкрат.

    Читайте також:
    Гідроізоляція даху гаража

    Профільний трубогиб своїми руками

    Важливий момент: Відстань між роликами визначає зусилля, яке треба прикладати для згинання труби, а також радіус її вигину. Чим більша ця відстань, тим менше сил треба, щоб зігнути і прогнати трубу через механізм, але мінімальний радіус вигину при цьому більше, необроблений ділянку на кінці труби – довший, так само як і хід притискного ролика. Щоб зробити верстат більш універсальним, можна на стадії креслення скоригувати розміри профільного трубогиба і задати кілька положень нижніх роликів.

    Основні моменти виготовлення верстата для гнуття труб:

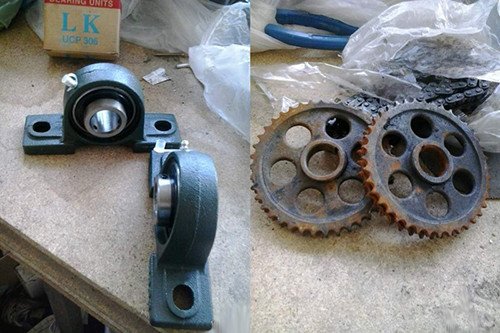

  • Підшипники підійдуть самі звичайні, але краще придбати самоцентрувальні з опорами. Коштують вони набагато дорожче, зате якість набагато краще. Шестерні і ланцюг також повинні бути відповідного класу.
    Профільний трубогиб своїми руками

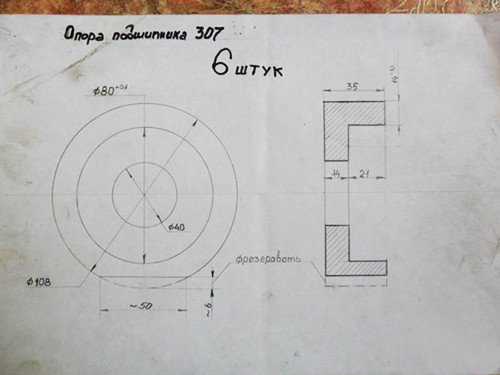

  • У токарній майстерні можна замовити виготовити необхідні деталі по кресленню профільного трубогиба.
    Профільний трубогиб своїми руками
  • Шестерні будуть закріплені через шпонку. Просвердлите отвори в кільцях і різьбу, щоб забезпечити надійну фіксацію. Зробіть пази для шпонки, щоб закріпити шестерню.
    Профільний трубогиб своїми руками
  • Висвердліть отвори в кільцях-обмежниках і зробіть різьблення під затяжні болти.
  • Відпиляйте частина швелера під притискний вал.
  • Зріжте одну полицю, щоб вона не заважала прикріплення домкрата.
  • Висвердліть отвори і зробіть різьблення для кріплення підшипників.
    Профільний трубогиб своїми руками
  • Зберіть конструкцію воєдино і прилаштуйте верстата «ноги» за допомогою зварювального апарату.
    Профільний трубогиб своїми руками
  • Прикрутіть притискний вал, відрегулюйте його положення і приварите гайки для пружин.
    Профільний трубогиб своїми руками
  • Підвісьте майданчик до пружинам. Верхній упор при цьому краще всього прикріпити на болти, щоб було простіше демонтувати притискний вал при необхідності.
    Профільний трубогиб своїми руками
  • Зробіть отвори і прикрутіть нижні вали.
    Профільний трубогиб своїми руками
  • Спорудите натягувач ланцюга. Держак можна зробити з магнітного куточка.

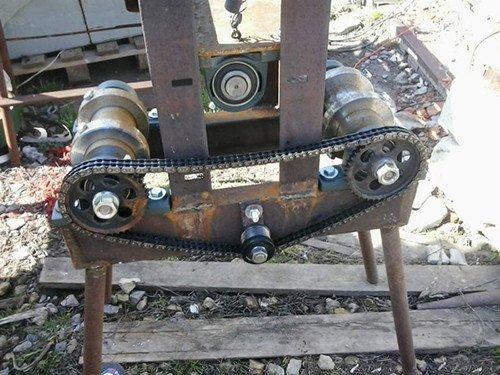

  • Прикрутіть зірочки, попередньо вставивши шпонки. Їх можна замовити в граверної майстерні. Зафіксуйте натягувач ланцюга.
    Профільний трубогиб своїми руками
  • Ручку для обертання обов’язково робіть з крутиться ручкою, інакше відразу ж натрете мозолі. Приварите до корпусу пару болтів і встановіть домкрат на майданчику.
    Профільний трубогиб своїми руками
  • Тепер можна приступити до тестування саморобного ручного трубогиба для профільної труби. Якщо ви все зробили правильно, то вигин буде рівним і без зам’ятих «зморшок» по дузі.
    Профільний трубогиб своїми руками
  • Залишилося лише покрити всі металеві деталі антикорозійним складом, фарбою або емаллю.
  • Змайструвавши профільний трубогиб своїми руками, ви не тільки значно прискорюєте процес будівництва металоконструкцій або складання трубопроводу, але також відчутно зменшує собівартість цієї процедури. Таке рішення сподобається працьовитим і економним господарям.

    Профільний трубогиб: фото

    На зображеннях нижче ви знайдете креслення прокатного трубогиба.

    Профільний трубогиб своїми руками

    Профільний трубогиб своїми руками

    Профільний трубогиб своїми руками

    Профільний трубогиб своїми руками

    Профільний трубогиб своїми руками

    Профільний трубогиб своїми руками

    Більш вдосконалена модель:

    Профільний трубогиб своїми руками
