Сьогодні теплий пол — ефективний і не найдорожчий варіант альтернативного або допоміжного опалення. Ринок інженерної техніки пропонує на вибір дві моделі його виконання — водяну і електричну. Технологія складання кожної має свої особливості, тому пристрій у теплих підлог теж може бути різним. Давайте розглянемо ключові моменти кожного варіанту.

Зміст

Пристрій водяного статі

Види теплих підлог

Водяна система відрізняється від електричної тим, що в якості основного елементу виступають труби, рівномірно укладені під підлогове покриття. По них тече теплоносій — гаряча вода. Саме він забезпечує транспортування тепла всередині системи.

Сьогодні існують дві технології монтажу водяної підлоги:

Укладання в бетонну стяжку.

Безбетонная система укладання.

Укладання в стяжку

Вибираючи пристрій теплої підлоги з бетонною стяжкою, необхідно врахувати, що труби після укладання будуть повністю замуровані в бетонній підставі. Тому потрібно дуже відповідально поставитися до вибору елементів трубопроводу.

Алгоритм дій такий:

Поверхня підлоги звільняється від старої обробки, тріщини і вибоїни ремонтуються, а підлогу очищається від будівельного сміття, ретельно подметается і пылесосится.

Далі вся поверхня підлоги закривається поліетиленовою плівкою. Рулонний матеріал укладається внахлест, а стики скріплюються будівельним скотчем. По всьому периметру приміщення до нижньої частини стін прикріплюється демпферна стрічка. Вона запобігає розтріскування стяжки під час її висихання.

Зверху на поліетилен укладаються полістирольні плити. Вони покращують теплоізоляцію підлоги, а також запобігають втрати тепла під час експлуатації опалювальної системи. Поверх утеплювача розташовується армуюча сітка, що виконує одночасно дві функції — вона збільшує міцність бетону і виступає в якості основи для кріплення труб.

На покладеної сітці з певним кроком укладається трубопровід і підключається до колекторної системи розподілу. На цьому етапі роботи з укладання припиняються, і система проходить пробне тестування. Виконувати опресовування потрібно в максимально можливих експлуатаційних режимах. Якщо протікання не виявлено, можна приступати до заливання цементно-піщаного розчину.

Розчин готується наступним чином — 1 частина цементу з’єднується з 3 частинами піску. Сухі інгредієнти ретельно перемішуються, і тільки потім до них додається вода. Кількість її становить приблизно 0,5 літра на кілограм сухої суміші. Але розчин завжди готується «на око». Він розмішати до консистенції густої сметани і виливається прямо на приготований «пиріг».

Стяжка сохне досить довго. Свою бетон набирає міцність протягом 28 днів. Проводити оздоблювальні роботи можна тільки після цього терміну. Як бачите, процес цей дуже тривалий, трудомісткий і досить складний з точки зору самостійного виконання. Тому багато вибирають другий варіант пристрою теплої підлоги.

Безбетонный монтаж

Сьогодні існують технології, що дозволяють укладати водяна тепла підлога на дерев’яну основу. У цьому випадку пристрій підлог з підігрівом здійснюється за наступною схемою:

Спочатку дерев’яний настил акуратно демонтується. Якщо дошки перебувають в гарному стані, вони після невеликої обробки повернуться на місце. Якщо ж старий настил прийшов в непридатність, краще відразу замінити його новим.

Після демонтажу настилу діагностується стан дерев’яних лаг, і вимірюється відстань, на якій вони розташовані один від одного. Якщо лаги покладені рідко, потрібно додати нові і розмістити їх так, щоб між двома сусідніми опорами було не менше 60 див.

Знятий дощатий настил обробляється на стругальному верстаті. За допомогою нього потрібно добитися точної товщини дошки, а також зробити в кожній паз розміром 20?20 мм — у нього потім ляже труба. Паз робиться вздовж всієї довжини елемента, а на кінці тих з них, що будуть встановлені біля стіни, вирізається заокруглене поглиблення, в яке ляже поворотний крок.

Тепер утеплюємо підлогу. Для цього необхідно зібрати фальш-підстава. До нижніх кінців лад кріпляться дерев’яні черепки, на які укладається поперечна рейка. На ній можна розташовувати листи фанери, старі дошки або все, що знайдете для чорнового підстави — на нього можна покласти утеплювач. Зверху нова конструкція покривається шаром поліетиленової плівки. В ніші, що утворилися укладають мінеральну вату або щільні листи поліпропілену. Поверх нього розстеляється пароізоляційний матеріал.

Зверніть увагу! Фахівці на цьому етапі не рекомендують використовувати поліетилен. Під ним, як правило, утворюється конденсат, тому утеплювач завжди буде вологим. Багато теплоізоляційні матеріали в таких умовах втрачають свої головні властивості.

Наступний крок — настилаємо дошку.

Всіх цих процедур можна уникнути, скоротивши до мінімуму підготовчі роботи. Але тоді для кріплення трубопроводу потрібно використовувати спеціальні алюмінієві пластини, які значно збільшать кошторис робіт, що проводяться. А так з’являється можливість відразу вбити двох зайців — пристосувати під укладання сам настил і додатково провести утеплення підлоги, яке допоможе в зимовий час скоротити витрати енергії на 20%. А це вже суттєва економія.

Встановлюємо труби

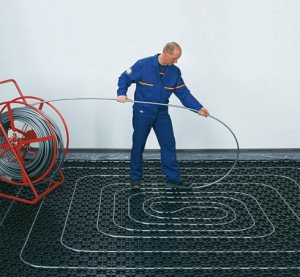

Як зробити теплий водяна підлога

Після того як роботи з підлогою будуть закінчені, можна приступати до укладання та підключення труб. Для цього попередньо підготовлені пази укладаємо відображає шар. В якості нього можна використовувати рулони алюмінієвої фольги, товщина якої повинна бути не менше 50 мікрон. Розміри рулонів непринципові. Головне — щоб їх ширина дозволила повністю укутати трубу, сформувавши захисний кишеню.

Фольга потрібна для того, щоб тепло від труби не йшло в підпільну порожнечу, а відбивалося б і передавалося вгору. Дерево — дуже хороший провідник тепла, і якщо не виконати цю операцію, система водяного обігріву буде працювати неефективно. І ще. Закутані шаром труби сформують конструкцію, в якій фольга займе 80% поверхні підлоги. І тоді підстава перетвориться на один великий і потужний радіатор.

Повернемося до труб. Рулончики фольги розкочуються над пазами вздовж всієї довжини дошки. Зверху прямо на них вкладається металопластикова труба, діаметр якої не перевищує 16 мм. Труба обертається фольгою, краї якої кріпляться степлером до дошки і додатково укріплюються металевими пластинами. Останні запобіжать вискакування труби з паза. Така операція проводиться по всій площі підлоги.

Зверніть увагу! Металевими пластинами необхідно обов’язково скріпити місце поворотної дуги труби.

Підключення і опресовування

Найважливіший етап безбетонного пристрою теплої підлоги — його підключення і перевірка експлуатаційних характеристик. Якщо ця процедура виконується самостійно, вибирайте ручне регулювання. Використовувати змішувальні вузли та колекторні системи можна, але для цього необхідно володіти певними технічними знаннями і вміннями.

Після підключення проводиться перевірка роботи системи теплої підлоги — вона опресовується на предмет виявлення витоків і будь-яких інших пошкоджень.

Останній крок — укладання фінішного підлогового покриття.

Пристрій електричного статі

Монтуємо електричні теплі підлоги

Пристрій електричного теплого статі відрізняється від водяної системи тим, що в якості нагрівального елемента використовується кабель — ізольована резисторно жила, екран якого виконаний з міді.

Кабель укладається на підлозі у вигляді «змійки», дистанція між завитками якої знаходиться в межах 5-15 див. Рекомендована відстань, як правило, виробник вказує на упаковці кабелю.

В продажу, крім кабелю, можна знайти нагрівальні мати і інфрачервону плівку. В матах кабель вже в заводських умовах закріплений на спеціальній полімерної сітки. Деякі моделі мають ще й липку фіксуючу основу, що значно полегшує процес укладання.

Стандартна схема монтажу

Схема укладання електричного підлоги теж складається з декількох технологічних етапів:

Створення вирівнювальної основи.

Теплоізоляція.

Гідроізоляція.

Бетонна стяжка.

Підлогове покриття.

Якщо в якості нагрівального елемента використовується кабель, бетонну стяжку доведеться виконувати в 2 шари. Спочатку поверхню підлоги заливається і просто вирівнюється. Потім зверху на добре висушену стяжку укладається теплоізоляція. Її використовують для підвищення ефективності обігріву.

Для електричних систем вибирається фольгована теплоізоляція — будь рулонний утеплювач, який має з однієї сторони фольгований шар. Вибирайте матеріал, у якого шар металевої фольги ламінована, тобто покритий високотемпературної плівкою ПВХ. Фольга при взаємодії з бетонною стяжкою швидко руйнується, тому є ризик перегріву кабелю.

Матеріал укладається дуже щільно один до одного фольгированной стороною вгору. Стики заповнюються монтажною піною. Зверху розстеляється поліетиленова плівка, а на неї укладаються спеціальні напрямні, які мають пази для вставки кабелю.

Після укладання кабелю здійснюється підключення теплої підлоги і перевірка його роботи. Якщо схема зібрана правильно, кабель повністю прогрівається за лічені хвилини. У разі якщо пробне тестування показало, що підключення виконано правильно, кабель зверху заливається шаром бетонної стяжки.

Нагрівальні мати

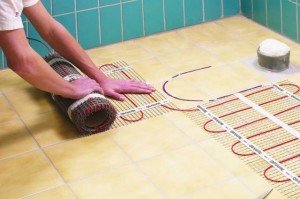

Пристрій теплої підлоги у ванній кімнаті

Влаштування теплої підлоги з використанням нагрівальних матів дозволяє відмовитися від другого шару бетонування. У цьому випадку після висихання цементно-піщаної стяжки розстеляється шар теплоізоляції, а на ньому розташовуються нагрівальні мати. Потім система підключається, і перевіряється її робота.

Як правило, нагрівальні мати використовуються під підлогову плитку. У цьому випадку вони укладаються прямо на плитковий клей, зверху закриваються ще одним шаром клею, на який відразу монтується плитка. У разі застосування дерев’яних підлогових покриттів поверх мата укладається шар вологостійкої фанери. Вона рівномірно перерозподіляє навантаження і захищає провід від механічних пошкоджень.

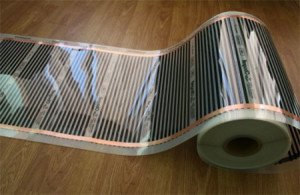

Інфрачервона плівка

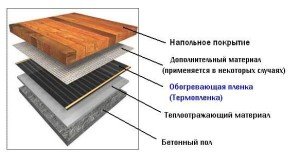

Для інфрачервоної плівки теж не потрібно робити подвійну стяжку. Її можна укладати на будь-яку рівну поверхню — бетонну основу або дерев’яний підлогу. Допускається тільки незначний перепад висот до 3 мм. Тому краще попередньо провести циклювання дерев’яної основи або шліфування бетонної. Якщо великі перепади, доведеться дерев’яний настил розбирати і робити стяжку.

Після вирівнювання поверхні підлоги на неї укладається гідроізоляційний матеріал, товщина якого не повинна перевищувати 50 мкм. На шар гідроізоляції накладається теплоізоляція. Поліпропіленова або лавсанова металізована плівка розстеляється фольгированной стороною вгору і скріплюється будівельним скотчем.

Пристрій теплої підлоги в квартирі

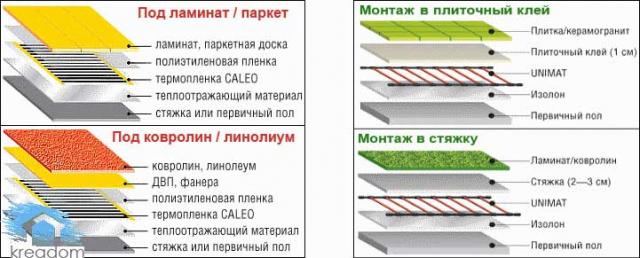

Інфрачервона плівка підключається за схемою, запропонованою виробником. Як правило, до упаковки додається детальна інструкція, яка детально описує і ілюструє кожен крок підключення. Після приєднання плівки до термостата і перевірки роботи системи можна зверху укладати ламінат.

Зверніть увагу! Якщо в якості фінішного покриття використовується ковролін або лінолеум, на інфрачервону плівку зверху потрібно покласти листи вологостійкої фанери товщиною в 5 мм Розмітка розміщення листів і місця їх кріплення плануються заздалегідь. Це допоможе запобігти пошкодження окремих ділянок плівки.

Монтаж плівки під плитку передбачає використання армуючої сітки. Вона викладається поверх плівки і фіксується дюбелями, які заздалегідь були забиті в проміжках між смужками плівки. Безпосередньо на сітку укладається шар цементно-піщаної стяжки.

Узагальнення по темі

Як бачите, монтаж теплої підлоги багато в чому залежить від якості наявного підстави та функціональної належності кімнати. А ми докладно описали всі існуючі варіанти укладання системи.
