Як тільки наші предки усвідомили, що майно може бути як загальним, так і особистим, з’явилася потреба захистити своє від чужого, а разом з нею і перші способи замикання житла.
Замки значно еволюціонували, прості засувки та клямки, що збереглися до нашої сучасності шляхом довгих експериментів і винаходів, перетворилися у високотехнологічні системи безпеки, як механічного, так і електронного дії. Пристрій дверного замка багато в чому визначається його головною функцією – запирання дверей і захист будинку.
Зміст
- 1 Типи дверних замків
- 2 Конструктивні системи замків
- 3 Як влаштований механізм сувальдного замку?
- 4 Функціональне призначення основних деталей
- 5 Принцип дії
- 6 У чому секрет циліндрового замку?
- 7 Принцип дії
Типи дверних замків
За способом кріплення до вхідних дверей, замки можна розділити на такі два види. Врізні монтуються в полотно дверей. При установці такого замку, двері місце, де врізається механізм – значно слабшає. Але, тим не менш, є найбільш поширеним, грамотно влаштований і при правильному монтуванні прослужить довгі роки.

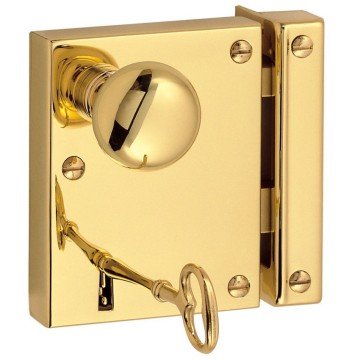

Накладні за допомогою шурупів і гвинтів кріпляться з внутрішньої сторони вхідних дверей. Елементарно встановлюються і не знижують міцність дверної конструкції.
Будова і склад виробу обумовлюється наявністю таких функціональних частин як секрет замка і виробляє механізм.
Конструкція замка залежить від системи секрету, яка бувають декількох типів:
В якості виконуючого механізму замків, виступають:
Конструктивні системи замків
Пристрій дверного замка (схема), як і принцип роботи кожного виду виробу, строго індивідуально. Воно може бути простим зі стандартними замковими системами, може мати складну і розумною конструкцією, для підвищення зламо – та вогнестійкості.
Схема пристрою і спосіб монтування теж не унікальні для всіх видів. Найбільш часто зустрічаються у використанні є сувальдні і циліндрові замки вхідних дверей, тому слід розібратися, як влаштований кожен з них.
Як влаштований механізм сувальдного замку?
Конструкція сувальдного замку володіє достатньо високим рівнем надійності.

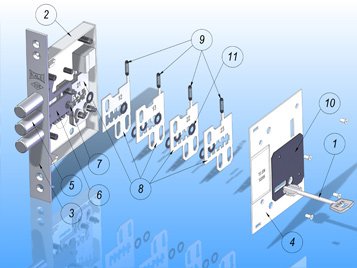

Вивчимо пристрій сувальдного замку на прикладі моделі Kale Kilit 257L.
На картинці зображена схема пристрою в розрізі, що ілюструє всі деталі конструкції:
- 1 – ключ;
- 2 – корпус;
- 3 – лицьова рамка;
- 4 – кришка;
- 5 – засув;
- 6 – хвостовик засува;
- 7 – стійка хвостовика;
- 8 – комплект сувальд;
- 9 – пружини сувальд;
- 10 – бронепластина;
- 11 – проставочные шайби.
Схема пристрою сувальдного замку в розрізі.
Функціональне призначення основних деталей
Внутрішня система дверного замка складається з декількох найбільш пріоритетних деталей, які обумовлюють бездоганну роботу механізму.
Стійка хвостовика засува – це основний елемент дверних замкових систем. Він відповідає за захист від маніпуляційних та силових способів злому вхідних дверей.
Зазор між стійкою хвостовика і кодовим пазом пристрою є досить важливим показником. Від його значення залежить функція захисту. Дослідженим та встановленим ідеальним розміром є 0,3-0,7 мм. Зменшення значення призводить до зносу, і заклиниваю ключа, а перевищення, чого гірше, до можливості легкого маніпуляційного розтину.
Кількість сувальд визначає ступінь надійності і необхідний час на злом. Чим більше сувальд, тим більше часу знадобиться для розкриття дверного замка, до збільшення складності це не відноситься. Найбільш застосовне і ефективне кількість сувальд в пристрої дорівнює шести.
Пристрій механізму вхідних дверей неможливо без таких важливих елементів, як:
- Конструкція пружин забезпечують правильну роботу, інакше сувальда не зможе повернутися у вихідну позицію, а якщо вона затримається в проміжку – замок перестає функціонувати.
- Засув складається з трьох ригелів. Вони повинні бути прикріплені до планки, яка кріпиться до хвостовика. В дешевих системах, ригелі кріплять безпосередньо до хвостовика, що в майбутньому може призвести до розхитування або обриву ригелів від замка вхідних дверей.
- Бронепластини закривають найбільш вразливі місця в механізмі, що перешкоджають проникненню на зовні.
- Проставочные шайби створюють допуски між сувальд для їх більш плавного ходу. Завдяки точним зазорам, виступаючі частини на ключі не будуть чіпляти відразу кілька сувальд, і робота механізму буде відбуватися без перебоїв.
- Лицьова рамка зміцнює механізм всередині двері і не залишає можливості силового злому. Вона є незамінним елементом дизайну замку.
- Корпус і кришка вироби покриті антикорозійним засобом. Міцно і жорстко з’єднуються один з одним за допомогою великої кількості гвинтів.
Принцип дії
Сувальди – це комплект пластин, що мають фігурні вирізи. Схема проста: під вплив ключа, вони шикуються в чітко визначених позиціях, для того, щоб провернути ключ і відчинити систему. Але в разі непотрапляння хоч однієї пластини в свій паз, механізм не спрацює.
Ключ відіграє певну роль коду, і зламати таку систему силовим методом важко. Висока ступінь надійності і довговічності обумовлюється великими габаритами механізму.
Якщо дотримати всі правила по зборці виробу, то зламати його буде складно навіть найдосвідченішому зломщикові.
У чому секрет циліндрового замку?
Незважаючи на досить простий пристрій циліндрового замку, він дуже надійний.

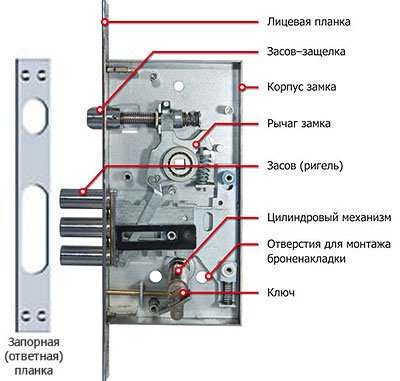

Всі основні елементи, представлені в розрізі, мають певні функції:
- Циліндр (личинка) забезпечує таємність вироби, за допомогою переміщення і фіксації в робочій позиції засува замка.
- Важіль служить для управління засувкою при відкриванні та закриванні дверей ключем.
- Засув-засувка і ригель утримують двері в закритому вигляді з допомогою заходу в запірну планку.
- Відповідна планка – елемент з отворами для введення засувів під час замикання дверей.
- Лицьова рамка – деталь врізного замку з отвором для виведення засувів. Служить кріпленням замку до торця дверей.
- Ключ управляє механізмом секретності, забезпечує введення і виведення засува.
- Корпус – основна деталь виробу, всередині якого влаштована вся система механізму.
Схема пристрою циліндрового замку в розрізі.
Принцип дії
Вся робота полягає в «заморожуванні» циліндра всередині коробки за допомогою кодових і запірних штифтів. Кодові працюю в поєднанні з самим ключем, а запірні штифти зупиняють весь механізм, коли ключ не вставлений у свердловину. Ключ допомогою виставлення своїх штифтів на спеціальній лінії поділу, призводить до розблокування личинки всередині коробки і ригелі починають рухатися.
Циліндрові замки ще називаються «англійськими», а їхні ключі найчастіше плоскої конфігурації з вирізами або вм’ятинами по краях. Такий механізм стійкий до зломів відмичками, чого не скажеш про силовому методі – просверливании або вибиванні личинки.
