Печі для лазні з серії Сибір є справді легендарними. Присутня на ринку вже кілька десятиліть, вони навіть зараз, як і раніше актуальні. Більш того, багато російські виробники користуються деякими ключовими принципами створення цих печей. І в цьому немає нічого дивного, адже опалювальні прилади Сибір (незалежно від модифікації) завжди відрізнялися надійністю, високою швидкістю нагріву парної і хорошою тепловіддачею. Так чому не продовжити ці традиції? І про те, які модифікації печей Сибір виробляються сьогодні, піде мова в цій статті.
Зміст матеріалу
- 1 Особливості і технічні характеристики банних печей Сибір
- 1.1 Відео – Піч для лазні фірма Сибір
- 2 Огляд модифікацій моделі Сибір
- 2.1 Піч Сибір 20
- 2.2 Піч Сибір 30
- 2.3 Відео – Характеристики печей для лазні Сибір (Теплодар)
- 2.4 Піч Сибір-Панорама 20
- 2.5 Печі Сибір-Панорама 30
- 2.5.1 Сибір-Панорама 30ЛК
- 2.5.2 Сибір-Панорама 30ЛНЗП
- 3 Комплектуючі до печей Сибір
- 3.1 Предтопочный лист
- 3.2 Стельова оброблення
- 3.3 СП 7.13.130.2009. Файл для скачування.
- 3.4 Елементи димоходу
- 3.5 Захисний екран
- 3.6 Газові пальники
- 3.7 Сітка кошика
- 3.8 Сендвіч-сітка
- 3.9 Теплообмінники, баки
- 3.10 Дверка
- 4 Установка і труднощі експлуатації
- 4.1 СНиП 41-01-2003. Опалення, вентиляція та кондиціювання повітря. Файл для скачування.
- 4.2 Печі Сибір. Керівництво по експлуатації
Особливості та технічні характеристики банних печей Сибір
Ці печі виготовляються відомої компанією ТОВ «Теплодар», яка займає одну з лідируючих позицій у сфері опалювального обладнання. Головною перевагою Сибіру, про що вже зазначалося вище, є рекордно висока швидкість нагрівання повітря: вже за 30 хвилин температура в парильному приміщенні прогрівається до 100°С. Спочатку мова йде про те ж ефект сауни – гаряче повітря з низьким рівнем вологості, – але при бажанні користувач з легкістю може відкоригувати мікроклімат до умов традиційної російської лазні.
Зверніть увагу! Особливо ефектно виглядають печі Сибір-Панорама з вбудованим світлопрозорим екраном (більш детально модельний ряд буде розглянуто нижче). Що характерно, скло використовується особливе, захищене від температурних деформацій, навіть магнітна заскочка тут термостійка.
Топкова камера робиться з нержавіючої сталі, що містить 13% хрому; у найбільш важливих елементів хрому більше – 17%. По суті, Сибір – це банна піч, в яку вже вмонтована регістр-теплообмінник: можливий винос резервуара в мийну. Існують такі моделі, які випускаються з маркуванням «для профі» – топкова камера у них зроблена зі сталі товщиною 0,4 см з вмістом хрому 17%. Призначені такі печі для особливо великих приміщень або ж для тих шанувальників лазні, які схильні купувати або робити що-небудь «на століття».
Також варто відзначити, що печі Сибір не комплектуються димоходом – його потрібно купувати окремо (діаметр повинен становити 11,5 см). Але установка димоходу не являє собою нічого складного, в чому ви зможете особисто переконатися в кінці цієї статті.
Відео – Піч для лазні фірма Сибір
Огляд модифікацій моделі Сибір
В цілому, описувана піч проводиться в двох моделях – Сибір 20 і Сибір 30. Також є вдосконалені варіанти цих моделей – Сибір-Панорама 20 і Сибір-Панорама 30 (з вбудованим панорамним екраном для спостереження за палаючим полум’ям). Крім того, кожна з моделей має певну кількість (від 1 до 4) модифікацій, що відрізняються один від одного потужністю або іншими технічними характеристиками.
Ознайомимося з кожної з моделей більш детально.
Піч Сибір 20
Модель оснащується лівим регістром і призначена для парильних приміщень площею не більше 20 м3. Головна функція – забезпечення ефекту традиційної сауни з низьким рівнем вологості та підвищеною температурою.
Камера згоряння виконана із сталі високої якості, що містить хром, тому пристрій може прослужити дійсно довгий час. Є можливість підключення виносного бака до вбудованому регістру, а термокожух ефективно виконує функцію свого роду конвектора.
Модель Сибір 20 включає в себе три модифікації, для зручності відвідувачів їх порівняльні характеристики наведені у вигляді таблиці.
Таблиця №1. Основні параметри модифікацій печі Сибір 20
НаименованиеОписание, характеристикиСтоимость, в рублях*
Якісна піч з конвектором, виконаним з нержавіючої сталі. Є вбудований парогенератор. Топиться прилад з сусіднього приміщень, в якості палива можуть використовуватися як дрова, так і газ.
Основні характеристики печі наступні:
– розміри, ВхШхГ 78,5х37,5х75,5 см;
– вага – 44 кг;
– обсяг парного приміщення – 10-20 м3;
– граничний вагу завантажених каменів – 55 кг;
– матеріал – «нержавійка»;
– максимальна довжина полін – 46,5 див. 15 590
Модель оснащена конвектором, що мають вставки з нержавіючої сталі. Об’єм теплообмінника становить 3,8 літра. Топиться модель також із сусіднього приміщення, в якості палива можуть використовуватися як дрова, так і газ.
Параметри виробу:
– розміри, ВхШхГ 78,5х37,5х75,5 см;
– вага – 47 кг;
– обсяг парного приміщення – 10-20 м3;
– граничний вагу завантажених каменів – 55 кг;
– матеріал – «нержавійка»;
– максимальна довжина полін – 46,5 див. 19 000
Основні параметри виробу практично ті ж, що у попередньої модифікації, в якості палива все так само можуть використовуватися дрова чи газ.
Технічна інформація:
– розміри, ВхШхГ 78,5х37,5х75,5 см;
– вага – 46 кг;
– обсяг парного приміщення – 10-20 м3;
– граничний вагу завантажених каменів – 55 кг;
– матеріал – «нержавійка»;
– максимальна довжина полін – 46,5 див. 17 080
* — вартість вказується у відповідності з акційною фіксованого заводською ціною і діє лише в тих магазинах, які в цій акції беруть участь. Також конкретні цифри можуть змінюватись в залежності від регіону.
Піч Сибір 30
Наступна модель представлена лише однією модифікацією – мова йде про печі Сибір 30ЛК. Ця кам’янка, обладнана конвектором зі вставками, виконаними з нержавіючої сталі, розрахована на парне приміщення об’ємом від 20 до 30 м3. Традиційно топка виноситься в суміжне приміщення.
Нижче наведені основні характеристики печі:
- розміри, ВхШхГ 90х40х89 см;
- вага – 53 кг;
- обсяг парного приміщення – від 20 до 30 м3;
- граничний вагу завантажених каменів – 90 кг;
- матеріал – «нержавійка»;
- максимальна довжина полін – 61 див.
Вартість даної модифікації становить 18 980 рублів.
Відео – Характеристики печей для лазні Сибір (Теплодар)
Піч Сибір-Панорама 20
Відмінною рисою моделі є наявність панорамної кам’яної дверки, виконаної з вогнетривкого скла. Всі модифікації моделі – а їх всього чотири – розраховані на парильні обсягом від 10 до 20 кубометрів.
Ознайомимося з характеристиками більш детально.
Таблиця №2. Основні модифікації моделі Сибір-Панорама 20
НаименованиеОписание, характеристикиСтоимость, в рублях
Дров’яна кам’янка (не передбачена можливість використання газу в якості палива) з конвектором, що мають вставки з нержавіючої сталі. Є теплообмінник об’ємом 3,8 літра, камінна дверцята виноситься в кімнату відпочинку.
Основні параметри виробу наступні:
– розміри, ВхШхГ 78,5х37,5х75 см;
– вага – 50 кг;
– обсяг парного приміщення – 10-20 м3;
– граничний вагу завантажених каменів – 50 кг;
– матеріал – «нержавійка»;
– максимальна довжина полін – 46,5 див. 20 590
Піч з конвектором, що мають вставки з нержавіючої сталі, є регістр для води об’ємом 3,8 літра. Топиться тільки дровами. Панорамна дверцята виводиться в суміжне приміщення.
Ось основні характеристики:
– розміри, ВхШхГ 78,5х37,5х75 см;
– вага – 52 кг;
– обсяг парного приміщення – 10-20 м3;
– граничний вагу завантажених каменів – 55 кг;
– матеріал – «нержавійка»;
– максимальна довжина полін – 46,5 див. 22 090
Конвектор у цій печі повністю виконаний з нержавіючої сталі, панорамна камінна дверцята виводиться в кімнату відпочинку. Модель працює на дровах.
Нижче наведені основні технічні параметри:
– розміри, ВхШхГ 78,5х37,5х75 см;
– вага – 50 кг;
– обсяг парного приміщення – 10-20 м3;
– граничний вагу завантажених каменів – 55 кг;
– матеріал – «нержавійка»;
– максимальна довжина полін – 46,5 див. 22 190
Удосконалена версія попередньої модифікації, що відрізняється більш товстими стінками (товщина 0,4 см). В якості палива використовуються дрова.
Ось основна технічна інформація:
– розміри, ВхШхГ 78,5х37,5х75 см;
– вага – 73 кг;
– обсяг парного приміщення – 10-20 м3;
– граничний вагу завантажених каменів – 55 кг;
– матеріал – «нержавійка» товщиною 4 м;
Максимальна довжина полін – 46,5 див. 33 050
Печі Сибір-Панорама 30
Модель випускається всього в двох модифікаціях. В якості палива тут також використовуються лише дрова. Ознайомимося з особливостями кожної з модифікацій.
Сибір-Панорама 30ЛК
Конвектор, яким оснащена кам’янка, має вставки, виконані з нержавіючої сталі. Панорамний скляний дверцята виводиться в кімнату відпочинку.
Основні характеристики печі наведено нижче:
- розміри, ВхШхГ 80х40х89,5 см;
- вага – 59 кг;
- обсяг парного приміщення – 20-30 м3;
- граничний вагу завантажених каменів – 90 кг;
- матеріал – «нержавійка»;
- максимальна довжина полін – 61 див.
Обійдеться ця кам’янка в суму від 24 580 рублів.
Сибір-Панорама 30ЛНЗП
Ця модифікація відрізняється наявністю вбудованого пароутворювача і тим, що у кам’янка неї повністю виконана з нержавіючої «сталі». Традиційно є велика панорамне скло, топиться прилад з суміжного приміщення.
Основні параметри виробу:
- розміри, ВхШхГ 80х40х89 см;
- вага – 57 кг;
- обсяг парного приміщення – 20-30 м3;
- граничний вагу завантажених каменів – 90 кг;
- матеріал – «нержавійка»;
- максимальна довжина полін – 61 див.
Вартість опалювального приладу починається від 29 560 рублів.
Комплектуючі до печей Сибір
Також ТОВ «Теплодар» виробляє основні комплектуючі до банних печей. Серед супутнього обладнання є захисні екрани, елементи димохідної труби, регістри, баки та інше.
Предтопочный лист
Призначення цього листа – захист ділянки підлоги, виконаного з горючих матеріалів, який знаходиться безпосередньо біля дверки кам’янки. Елемент виготовлений з оцинкованої сталі, має габарити 50х70 див.
Вартість предтопочного листа – 450 рублів.
Стельова оброблення
Універсальний елемент, який призначається для димохідних труб з зовнішнім діаметром 11,5 см і 20 див. Виробляється у відповідності зі Зводом Правил (СП) 7.13130.2009.
СП 7.13.130.2009. Файл для скачування.
СП 7.13.130.2009
Габарити оброблення, ВхШхГ 21х94х94 див. Схему установки показано на зображенні нижче.
Вартість складає 3 380 рублів.
Елементи димоходу
Сюди входить повний комплект елементів, призначених для димохідних систем одно – або двостінного типу.
Елементи виробляються в чотирьох варіантах виконання:
- діаметром 90 мм (складається з трьох модифікацій, вартість – від 220 рублів);
- діаметром 115 мм (кількість модифікацій – 32, ціна – від 330 рублів);
- діаметром 150 м (модифікацій теж 32, але вартість починається від 440 рублів);
- діаметром 200 м (всього 24 модифікації, покупка обійдеться в суму від 530 рублів).
Більш детальні технічні параметри труб і комплектуючих представлені в таблиці нижче.

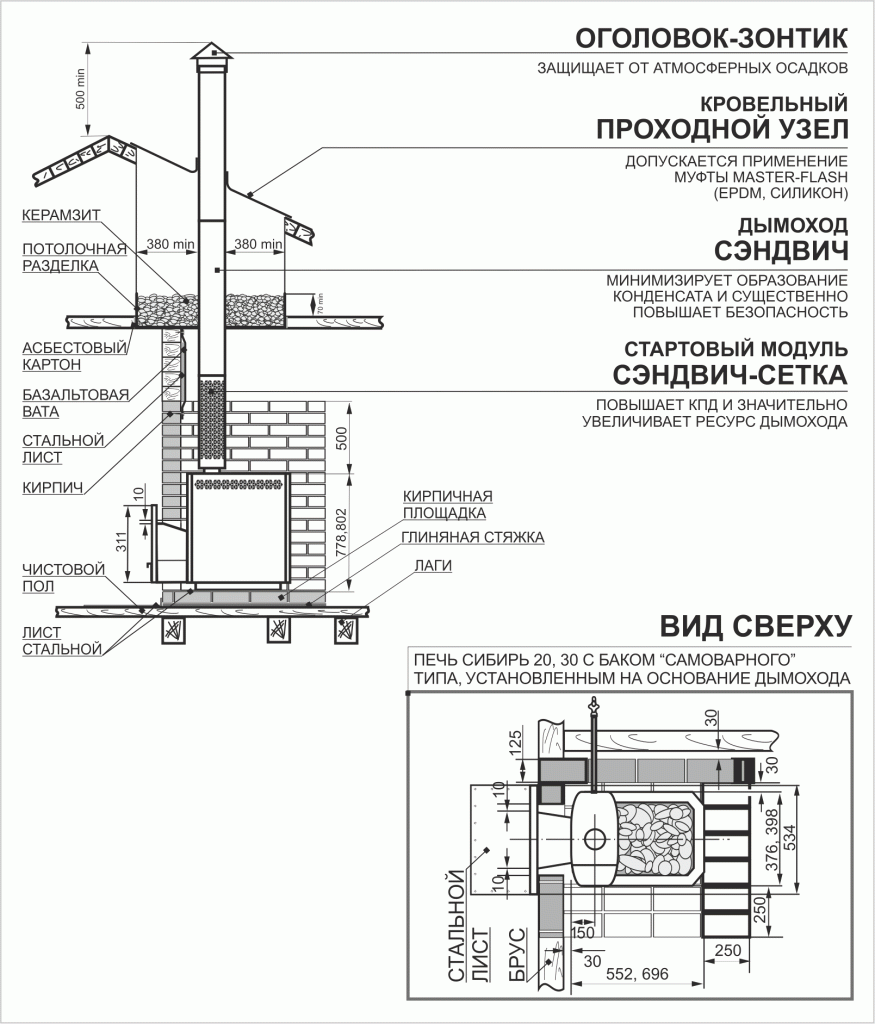

Також радимо ознайомитися зі схемами встановлення одно – і двустенной (тобто з сендвіч-модулів) димохідної системи для печей Сибір.
Захисний екран
Цей елемент необхідний для того, щоб захистити конструкції, виконані з горючих матеріалів, від займання. Використання захисних екранів дозволяє відмовитися від цегляної кладки при монтажі.
Є кілька варіантів виконання екранів:
- підлогові екрани (виробляються в шести модифікаціях, захищають дерев’яну підлогу) вартістю від 2 390 рублів;
- фронтальні (виробляються в шести модифікаціях і необхідні для безпечного проходу між кімнатою відпочинку і парним приміщенням) вартістю від 2 490 рублів;
- бічні (захищають стіни парної, виробляються в двох модифікаціях) вартістю від 2 450 рублів.
Газові пальники
Встановлюються на печі для лазні з виносним топковим каналом. Встановлювати пальник досить просто, для цього не потрібні спеціальні навички та інструменти. Що характерно, основні елементи пальників виробляються на італьських заводі по спецзамовленню.
Існує кілька варіантів виконання, ознайомимося з ними.
Зверніть увагу! Всі модифікації (крім ОГ-26П) призначаються для опалювальних приладів з подовженим топковим каналом.
Сітка кошика
Дозволяє максимально швидко і дбайливо запарювати віник. З цією метою на сітку укладається змочений віник і поливається водою. Вода випаровується і тим самим запарює його. Листя у такому разі вбирають необхідну кількість вологи, в той час як гілки залишаються сухими. Тривалість обробки одного віника складає всього 5 секунд.
Для моделей Сибір сітка виготовляється у двох модифікаціях:
- Сибір 20 (розміри 29х46х4 см) вартістю 680 рублів;
- Сибір 30 (36,8х65,5х0,08 см) вартістю 870 рублів.

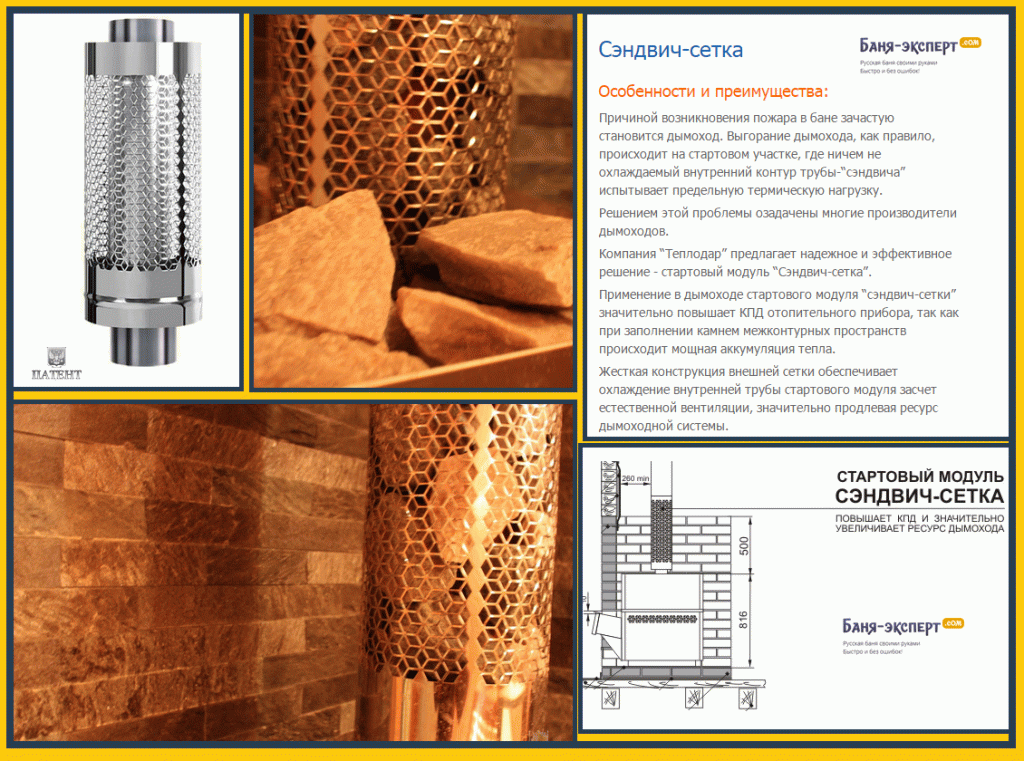

Сендвіч-сітка
Наявність цього стартового модуля не тільки підвищує ККД кам’янки (при заповненні межконтурных пустот камінням відбувається потужна акумуляція теплової енергії), але і продовжує експлуатаційний термін димохідної системи (внутрішня труба охолоджується завдяки природній вентиляції).
Сітка виготовляється у двох модифікаціях:
- для діаметра 115/200 мм довжиною 580 мм (1 700 рублів) і 1000 мм (2 260 рублів);
- для діаметра 150/200 мм довжиною 580 мм (1 840 рублів) і 1000 мм (2 420 рублів).
Підходить для всіх моделей Сибір.
Теплообмінники, баки
Є кілька варіантів виконання цих елементів, розглянемо їх.
Баки самоварного типу для пароутворювача включають в себе чотири модифікації:
- Парус 40 ємністю 40 л (коштує 3 990 рублів);
- Парус 50 ємністю 50 л (4 610 рублів);
- Парус 60 (6 080 рублів);
- Бак-70, який має зміщену трубу і ємність 70 л (7 240 рублів).
Виносні баки для регістра можуть бути двох типів:
- Парус 60 ємністю 60 л (3 970 рублів);
- Парус 80 ємністю 80 л (5 130 рублів).
Виносний бак для холодної води Парус 80 ємністю 80 л, який коштує 5 020 рублів.
Універсальні регістри, що вироблені у двох модифікаціях:
- для димохідної труби діаметром 15 см 2 680 рублів);
- для димохідної труби діаметром 11,5 см (2 390 рублів).
Схема установки наведена нижче.
Дверка

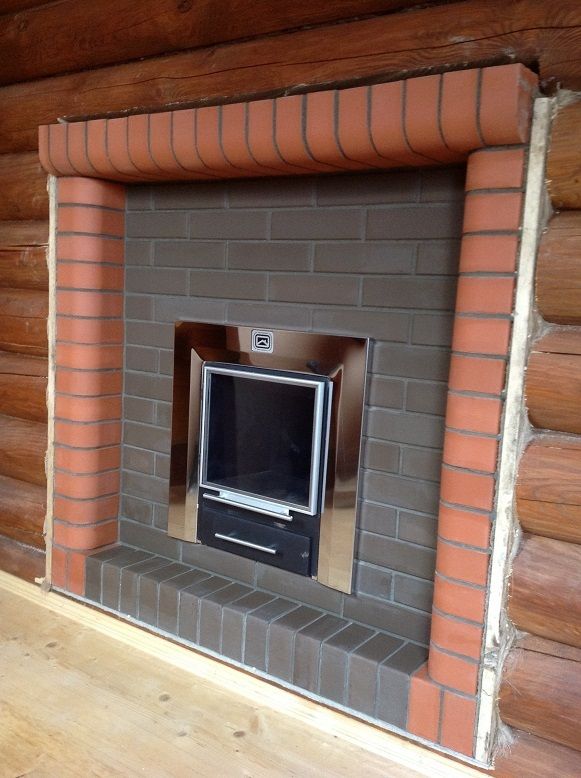

Мова йде про дверке, оснащеної вогнетривким склом Scott Robax. Її можна встановити на будь-яку піч за винятком Панорами. Вартість складає 2 200 рублів.
Установка і труднощі експлуатації
Процедура монтажу печей Сибіру мало чим відрізняється від робіт по встановленню інших металевих кам’янок. Всі дії регламентуються Сніпом.
СНиП 41-01-2003. Опалення, вентиляція та кондиціювання повітря. Файл для скачування.
СНиП-41-01-2003
Також всі вимоги та етапи установки докладно описані в інструкції виробника.
Печі Сибір. Керівництво по експлуатації
Печі Сибір
Словом, з монтажем все зрозуміло і зупинятися на ньому не варто. Інша справа – труднощі, які часто виникають при експлуатації Сибіру. Так, найчастіше спостерігається задимлення парного приміщення – це пояснюється тим, що печі, як правило, купують з певним запасом, а у цих моделей, як відомо, і без того досить висока конвекція. І щоб якось «стримати» цю міць, слід трохи зменшити подачу повітря в топкове відділення, що, зрозуміло, призведе до появи сажі на стінках димоходу. З-за цього і з’являється дим в парному приміщенні.
Зверніть увагу! З цієї причини піч Сибір бажано купувати без запасу потужності.
