Система опалення «тепла підлога» поступово набирає все більшу популярність. Багато хто намагаються будь-якими способами створити комфорт у своїх будинках і квартирах, а теплий пол є одним з рішень цієї задачі. Переваг у такої системи опалення досить багато. З її допомогою відбувається рівномірний розподіл тепла по всій висоті приміщення, плюс постійно тепло під ногами, що для маленьких дітей є оптимальним умовою. Додамо, що провести монтаж теплої підлоги можна навіть своїми руками, оскільки нічого складного в цьому немає.
Сьогодні існує два основних види теплих підлог, які відрізняються один від одного типом теплоносія. А, відповідно, у них різна конструкція і способи укладання, до того ж вони споживають різну енергію в якості палива. Теплі підлоги можуть бути водяними і електричними. Давайте розглянемо, як правильно провести монтаж теплих підлог різного виду.
Водяна тепла підлога
Почнемо з водяного опалення. Чому воно популярнішим електричного? Причина одна — це ненадійна робота вітчизняних мереж електропередач. Не секрет, що практично всі районні організації, що відповідають за подачу електрики, постійно проводять відключення по тим або іншим причинам. А якщо немає електроенергії, значить, немає і тепла в будинку. Тому електричний тепла підлога краще використовувати як додатковий вид опалення.
Але повернемося до водяному аналогу. Цей вид опалення може працювати від будь-якого нагрівального котла, що працює на різному паливі. Системі не так вже важливо, що буде нагрівати воду, яка є теплоносієм. Важлива температура і циркуляція. Тому тепла підлога підключають в контур так, щоб він став окремою магістраллю.
А тепер з’ясуємо, на яке підстава можна укладати таку систему — бетонна або дерев’яна. З міськими квартирами все зрозуміло, — там між поверхами покладені бетонні плити перекриття, а от у приватних будинках частенько монтується дощана підлога.
Монтаж на бетонну основу
Бетонні плити перекриття, на жаль, не відрізняються рівною поверхнею, тому радимо спочатку вирівняти. Найпростіший варіант — залити стяжку. Для цього можна використати готові сухі суміші, що самовирівнюються. Змішуєте їх з водою і заливаєте на поверхню підлоги, яка після висихання стає рівною. Порада — перед заливкою розстеліть на підлогу гідроізоляційний матеріал, укладіть смуги внахлест і закріпіть краю скотчем.
Після того як стяжка висохне, поверх неї необхідно укласти підкладку. Вона буває виготовлена з різних матеріалів. Оптимальний варіант — підкладка з синтетичного полімерного матеріалу. Вона міцніше, дешевше і служить довше. До речі, цей матеріал відноситься до категорії рулонних. А вона призначена в основному для вирівнювання поверхні. Залитий стяжкою підлога все одно буде мати невеликі перепади, а підкладка може приховати перепад поверхні до двох міліметрів. До того ж вона пом’якшує поверхню і забезпечує додаткову ізоляцію.
Бетонна стяжка
В монтажному процесі є один важливий момент, який стосується утеплення підстави підлоги. Сьогодні фахівці сходяться на думці, що утеплювати його треба обов’язково. Справа в тому, що втрати тепла через підлогове основу складають від 15% до 25%. Але насамперед необхідно вибрати теплоізоляційний матеріал. Варіантів багато, а ми радимо скористатися пінополістиролом. Але врахуйте — якщо ваша квартира розташована на першому поверсі, а підвал в будинку не опалюється, то товщина теплоізолятора не повинна бути менше 30 міліметрів. Якщо приміщення під вашим будинком опалюються, то цей показник можна зменшити до 5,0–7,0 мм

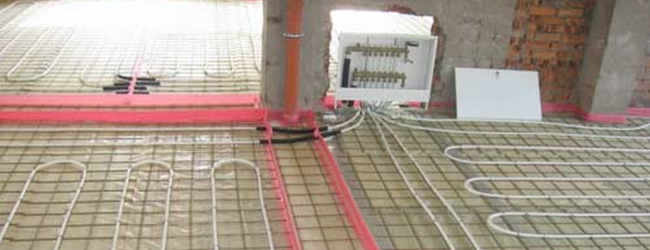

Тепер можна монтувати систему трубопроводів. Знаєте, в чому недолік цього типу опалення? В тому, що при вході теплоносія в систему температура цієї ділянки буде більше, ніж на виході. Тому фахівці пропонують кілька схем укладання труб. Оптимальний варіант — це подвійна труба, коли контури подачі теплоносія і обратки проходять паралельно впритул один до одного. Така схема забезпечує рівномірний розподіл тепла по всій площі підлоги.
Для системи водяної теплої підлоги вибирайте пластикову трубу діаметром 20 міліметрів. А яка відстань між трубами вважається оптимальним? Точну відповідь на це питання ви знайдете тільки в тому випадку, якщо розрахуєте потужність системи.
Все буде залежати від необхідного тепла. Приміром, у вас в домі високі стелі, а значить, щоб прогріти таке приміщення потрібно більше теплової енергії. Де її взяти? Є два варіанти:

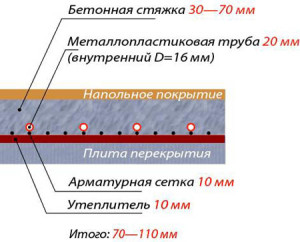

Пошарова схема
Другий варіант за початковим витратам буде витратним, але протягом експлуатації все швидко компенсується. Значить, відстань між витками визначається споживаної температурою.

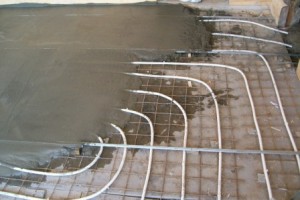

Повертаємося до монтажу. Система трубопроводів укладена, і залишається поверх труб розташувати армуючу сітку, яка може бути металевою або синтетичної. І останній етап — це заливка стяжки. На цьому монтажний процес можна вважати закінченим.
Увага! Після того як контур теплої підлоги змонтований і підключений до основної магістралі руху теплоносія, необхідно протестувати систему. Відкривайте вентилі і запускайте в контур гарячу воду. Зверніть увагу на стики, де може виникнути витік. Якщо вас все влаштовує, можете продовжувати роботу.
Монтаж на дерев’яну основу
Цей процес не складніше і не простіше описаного, він просто трохи інший. Що необхідно знати, щоб правильно провести монтаж?
- По-перше, дощата підлога повинен бути якісним і рівним. Ніяких щілин між дошками, ніяких тріщин і дефектів. Якщо стан окремих мостин викликає у вас сумнів, міняйте їх на нові, не шкодуйте на це ні грошей, ні праці.
- По-друге, зверніть увагу на відстань між лагами. При монтажі теплої підлоги цей показник не повинен перевищувати 60 сантиметрів.
- По-третє, обов’язково утеплите дерев’яна підлога. Як утеплити і які при цьому використовувати матеріали, вирішуйте самі. Способів багато, і серед них є дешеві, але дуже якісні.

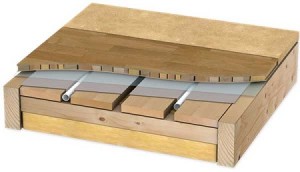

Система на дерев’яному каркасі
А тепер найскладніше. За схемою укладання труб необхідно зробити на дерев’яній підлозі пази розміром 20?20 міліметрів — це ширина і глибина паза. Непросто буде виконати заокруглення пазів, які переводять труби з одного витка в інший. Але з цим можна впоратися, а якщо виникають труднощі, запросіть столяра, який зробить це за півгодини. До речі, на нашому сайті є матеріали, де розібрані всі способи утеплення дерев’яного статі.
Тепер паз необхідно обкласти фольгою. Цей матеріал буде відбивати тепло, яке спрямоване вниз на дошки. Тому деревина буде нагріватися в меншій мірі, а основне тепло попрямує нагору в кімнату. І ще один нюанс — трубопровід може вискочити з паза в процесі експлуатації. Щоб цього не сталося, його необхідно прикріпити до дощок спеціальними металевими пластинами.
Тепла підлога готовий, правда, його тепер потрібно протестувати, після чого можна проводити подальші роботи по обробці.
Електрична тепла підлога
Електричний підлогу
Підготовчі роботи для укладання електричного аналога практично нічим не відрізняються, коли справа стосується бетонної основи. Повторимося — гідроізоляція, стяжка, утеплювач. Якщо електричну систему опалення встановлюють у вологих приміщеннях, утеплювач доведеться вкрити ще одним шаром гідроізоляції.

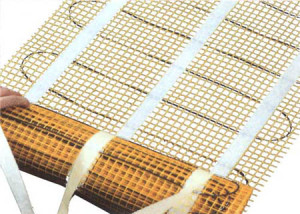

Сьогодні виробники пропонують 2 види електричних теплих підлог — нагрівальний кабель і готові мати. У першому випадку кабель являє собою довгий провід, який доведеться укладати, як теплову магістраль. У другому випадку це плівка з вже вмонтованим у неї нагрівальним елементом.
Мати набагато простіше в монтажі. Їх треба просто розкласти по поверхні підлоги, після чого все це заливається стяжкою. З нагрівальним кабелем трохи складніше. Тут необхідно укласти його суворо за обраною схемою. Це може бути змійка, круги та інше. Через певну відстань кабель кріпиться спеціальними пластинами до основи. При цьому не так важливо — бетонне воно або дерев’яне.
Готова система
Особливу увагу необхідно приділити установці термодатчиків і правильності підключення до мережі змінного струму — все це проводиться через терморегулятор. Для датчиків потрібно використовувати спеціальні гофровані шланги, які у разі виходу з ладу цього приладу дозволять легко дістати їх з-під підлоги. Тобто все має бути просто і зручно.
Сам терморегулятор встановлюється в навісному шафі близько підлоги або в ніші, яку спеціально вирубують в стіні. Обидва варіанти використовуються однаково часто.
Увага! Терморегулятор підключається лише в тому випадку, якщо до нього підведені 3 дроти — від температурного датчика, мережі змінного струму і нагрівального елемента.
І останнє — коли терморегулятор підключений до всіх проводів, необхідно зробити контрольний пуск системи, щоб визначити, чи все правильно працює.
Корисні поради
Тепло і приємно
- При установці електричної теплої підлоги визначтеся заздалегідь, де буде розставлена меблі та інші масивні предмети. На цих ділянках проводити монтаж не потрібно.
- Відстань від елементів електричної теплої підлоги до стін приміщення має становити не менше 15 сантиметрів.
- Кінець гофрованого шланга, який залишиться під стяжкою підлоги, необхідно добре заізолювати, щоб рідкий розчин не потрапив всередину.
- Якщо для нагрівання використовується двожильний кабель, то до терморегулятора доведеться підвести два його кінця. Необхідно врахувати цю обставину при складанні схеми укладання. Значить, до терморегулятора будуть підведені 4 дроти.
- Слідкуйте за тим, щоб гілки покладеного кабелю не стикалися і не перетиналися. Вигин кабелю не повинен бути менше 5 сантиметрів. Обов’язково перевірте кабель на опір. Цей показник є в паспорті виробу. Невелике відхилення в нижчу сторону до 10% цілком допустимо. В комплекті обов’язково є гарантійний талон — запишіть у нього показник опору.
- Щоб система електричного теплого статі працювала більш ефективно, фахівці рекомендують встановити по всій площі підлоги алюмінієву фольгу.
- Якщо з якихось причин укласти перший шар стяжки не вдається, нагрівальний кабель можна закріпити на металеву сітку, розтягнуту на статевому ґрунті.
Висновок по темі
Ми розглянули, як встановити тепла підлога — монтаж і кріплення системи. Зробити це можна на різних статевих підставах. Звісно, ці процеси не такі прості, як здаються на перший погляд. Але достовірна інформація і невеликі навички роботи з різними інструментами допоможуть самостійно спорудити будь тепла підлога у власному будинку. А досвід обов’язково прийде. Важливо почати роботу, враховуючи всі нюанси, про які йшла мова. І все у вас вийде.
