Ми радимо планувати будівництво на кілька кроків вперед – вирішили ставити лазню, відразу подумайте про альтанці. Все одно її рано чи пізно доведеться будувати. Лазня з альтанкою під одним дахом – відмінний варіант. Набагато дешевше і швидше досягається бажаний результат.
Лазня з альтанкою під одним дахом
Потрібно зробити кілька пояснень, що таке баня з альтанкою під одним дахом з точки зору архітекторів.
Альтанка – окремо стояча легке будова, що не має капітальних стін, несучі конструкції – вертикальні стійки. Може мати різну геометричну форму прямокутника або квадрата і до шестикутника або кола. За розмірами обмежень майже не існує, стіни можуть закриватися декоративними решітками або бути повністю відкритими. Всередині розміщуються мангали, барбекю або грубки.
Альтанка
Якщо таку альтанку поставити під одним дахом з лазнею, то конструкція вже повинна правильно називатися не лазнею з альтанкою, а лазнею з терасою або верандою. Але в розмовній мові можна зустріти назву «лазня з альтанкою під одним дахом». І ми в статті будемо користуватися таким «народним» назвою.

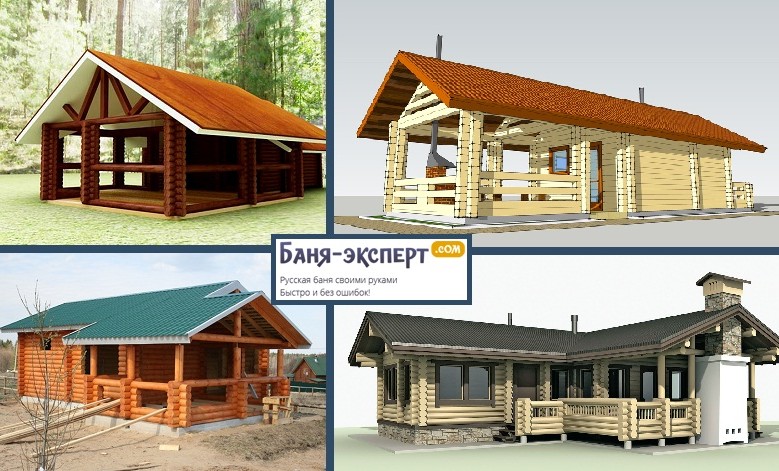

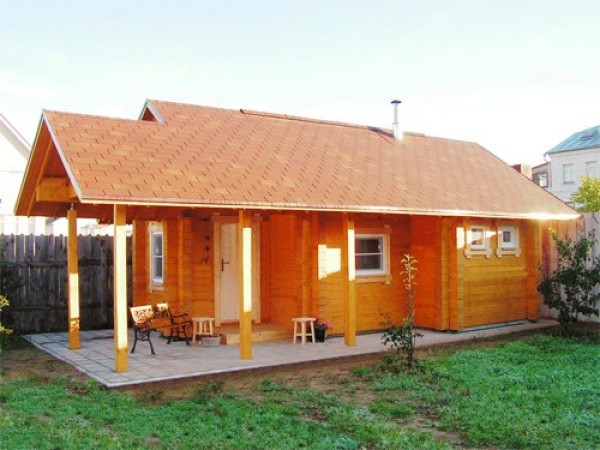

Приклад лазні з альтанкою або терасою
Зміст матеріалу
- 1 Переваги лазні з альтанкою під одним дахом
- 2 Короткий огляд проектів
- 2.1 Проект № 1. Лазня з альтанкою та критим переходом
- 2.2 Проект № 2. Лазня з шестигранною альтанкою
- 2.3 Проект № 3. Лазня з альтанкою під подовженою двосхилим дахом
- 2.4 Проект № 4. Лазня з альтанкою та барбекю
- 2.5 Проект № 5. Лазня з альтанкою під одним скатом
- 2.6 Відео – Вдалі проекти лазні з альтанкою
- 3 Як побудувати кроквяну систему лазні з альтанкою під подовженою двосхилим дахом (проект №3)
- 4 Етапи будівництва кроквяної системи над лазнею і альтанкою
- 4.1 Відео — Приклад будівництва лазні з бруса з терасою (частина 1)
- 4.2 Відео — Будівництво двосхилого даху
- 4.3 Встановлення обрешітки під м’яку черепицю
- 4.4 Відео — Будівництво лазні з бруса (частина 2)
- 5 На що звернути додаткову увагу
Переваги лазні з альтанкою під одним дахом
Незважаючи на те, що існує безліч варіантів будівництва лазні з альтанкою під одним дахом, у всіх є загальні переваги.
Проект лазні з альтанкою
Можливість збільшити лікувальний ефект парної перебуванням на свіжому повітрі. Для цього немає необхідності переходити з однієї окремої будівлі в іншу, відразу після виходу з лазні можна затишно розташуватися в альтанці.

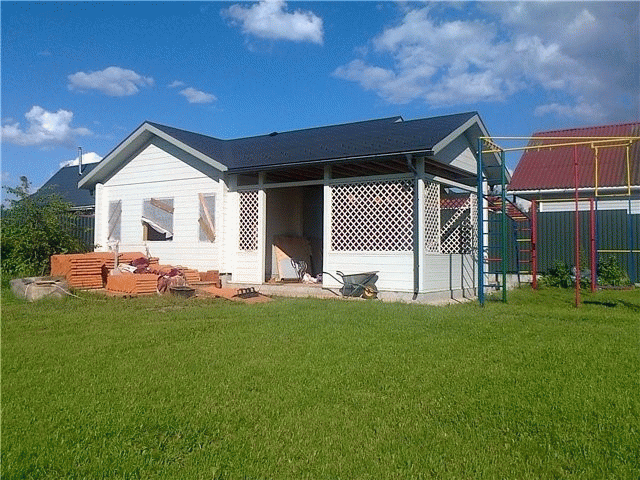

Баня, побудована під одним дахом з альтанкою
Набагато спрощується прокладка інженерних комунікацій. Освітлення живиться від одного силового кабелю, на дві будівлі встановлюється загальний розподільчий щит, споживачі енергії підключаються до одного ПЗВ.
Щиток і проводка в бані
Економиться площа дачної ділянки, вирішуються питання з вибором найбільш підходящого місця з урахуванням характеристик ландшафту і фізичних показників грунтів.
Значно економляться кошти. Будівництво лазні з альтанкою під одним дахом обходиться на 30% дешевше, ніж обидва будинки з такими ж характеристиками окремо.
Будівництво окремого комплексу обійдеться на 30 відсотків дорожче
Додайте до цих переваг значну економію часу, можливість за один сезон закінчити всі будівельні роботи, навести на ділянці порядок і у вас не залишиться ніяких сумнівів, яким способом забудовувати дачну ділянку.
Короткий огляд проектів
Проект № 1. Лазня з альтанкою та критим переходом
Лазня з альтанкою та критим переходом
Дуже красиве і функціональне рішення. Баня, альтанка побудовані на стрічковому мелкозаглубленном армованому фундаменті – гарантується цілісність конструкції, виключається ймовірність виникнення проблем у ендовах даху.

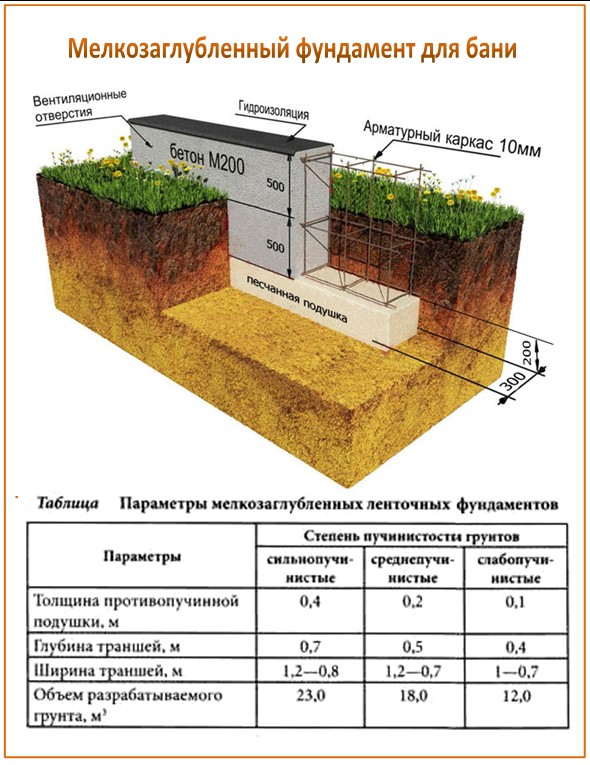

Мелкозаглубленний стрічковий фундамент
Для всіх будівель ендови вважаються найбільш проблемними місцями, а якщо у цих місцях спостерігається хоча б незначне зміщення елементів кроквяної системи, то ризики появи протікання значно збільшуються. Проект досить дорогий і складний, дах альтанки багаторівнева з великою кількістю схилів різної форми і кутами нахилу. Розміри лазні 4?5 метрів, перехід 1,5?2 метри, альтанка шестигранна з розміром по діагоналі 2,5 метра. Поруч з альтанкою прибудовано приміщення для зберігання дров.
Проект № 2. Лазня з шестигранною альтанкою
Лазня з шестигранною альтанкою

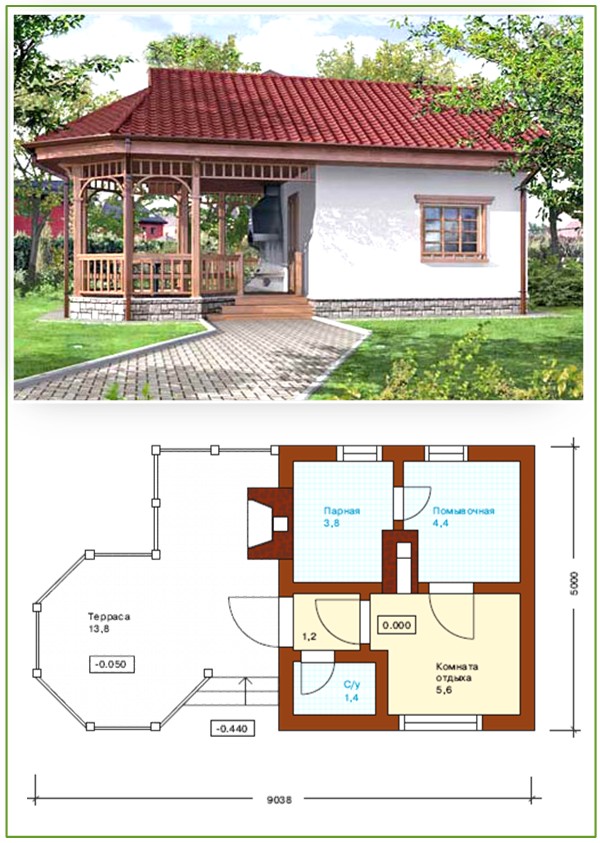

Має теплий санітарний вузол, помивочну, парну і кімнату відпочинку. Розміри 5?9,38 метра. Матеріал лазні – піноблоки, зовнішнє оздоблення стін – цементно-піщана штукатурка.

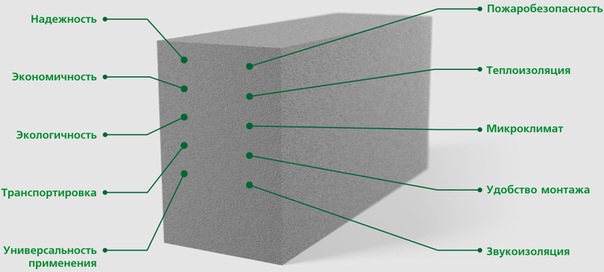

Переваги:
Зернистість цементної штукатурки
Внутрішні приміщення обшиті натуральною вагонкою. Біля стіни прибудований мангал, половина даху альтанки двоскатна, друга половина з шестигранними скатами. Окремого переходу немає – зменшується витрата будівельних матеріалів.
Проект № 3. Лазня з альтанкою під подовженою двосхилим дахом

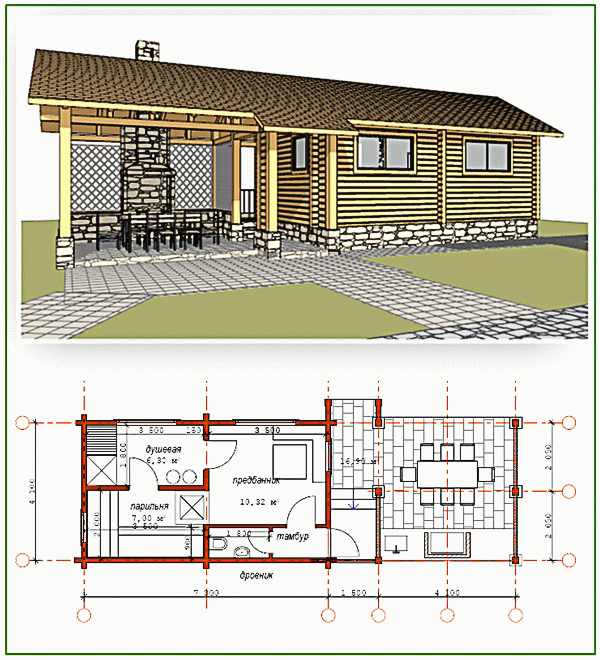

Лазня з альтанкою під подовженою двосхилим дахом

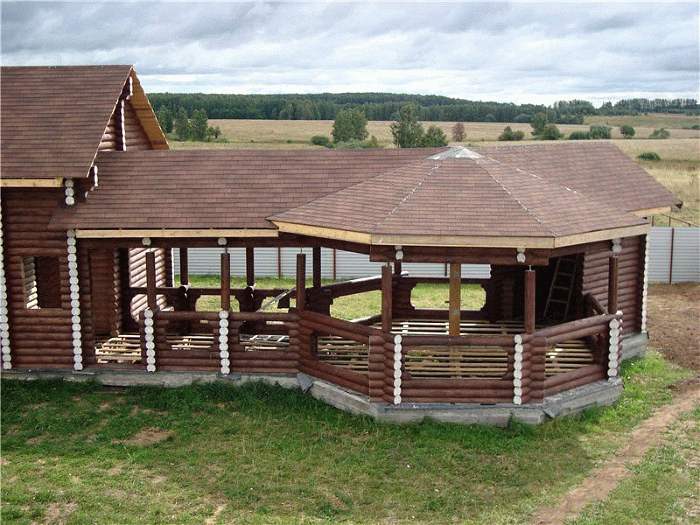

Матеріал будівництва – оциліндровані колоди, кроквяна система єдина, виконана за універсальним розмірами. Дах альтанки стоїть на окремих вертикальних стійках.

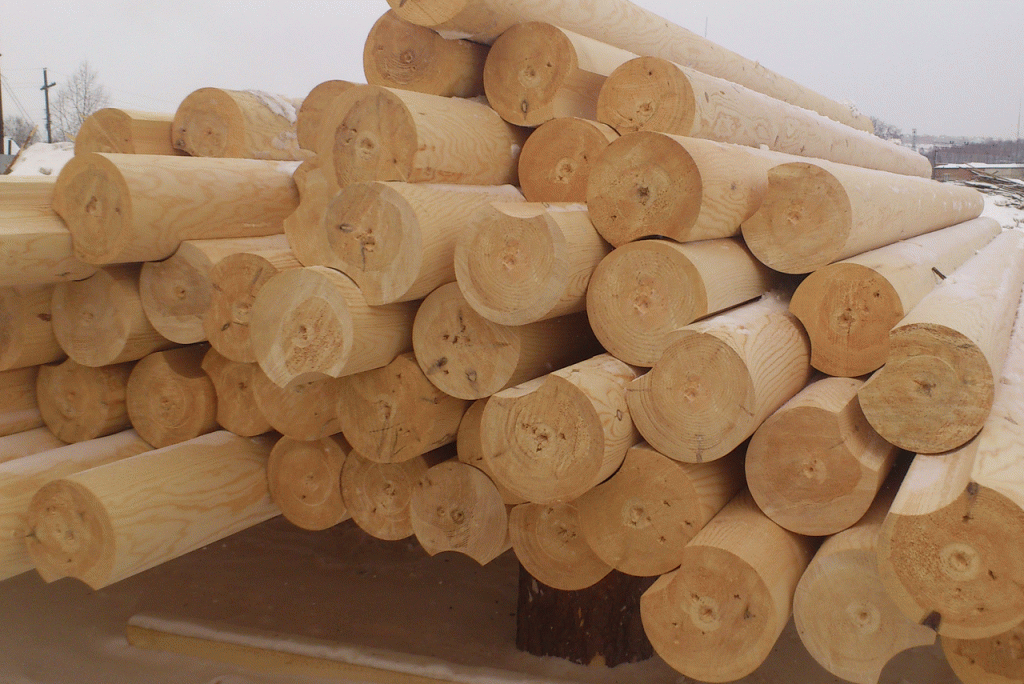

Оциліндровані колоди
Приклад закріплення стійок в батоні
В альтанці є кам’яна піч для приготування їжі, що дозволяє використовувати її під кухню в літній період часу. Нижче ми розповімо докладніше про способи будівництва суміщеної даху, на нашу думку такий варіант проекту можуть вибрати багато забудовників. А поки ознайомтесь ще з кількома цікавими проектами лазень з альтанками під одним дахом.

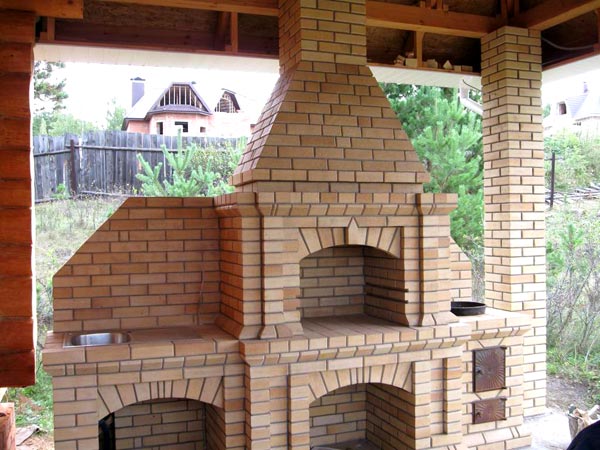

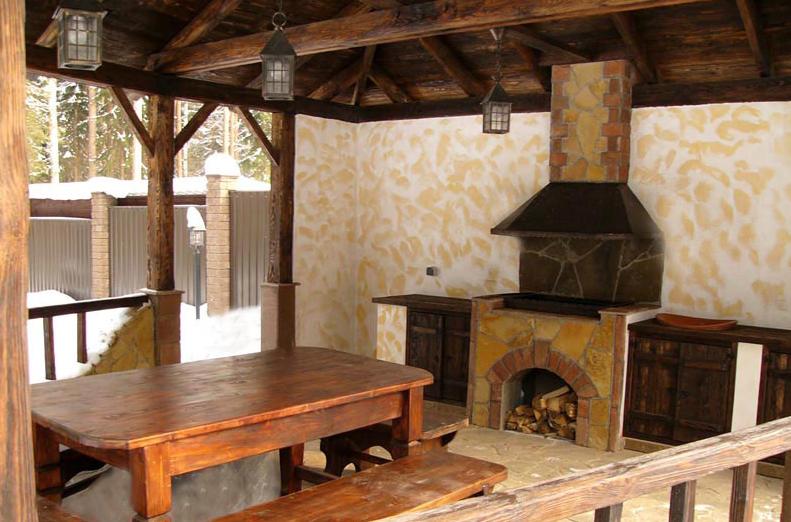

Приклад печі барбекю для лазні з альтанкою
Проект № 4. Лазня з альтанкою та барбекю
Лазня з альтанкою та барбекю

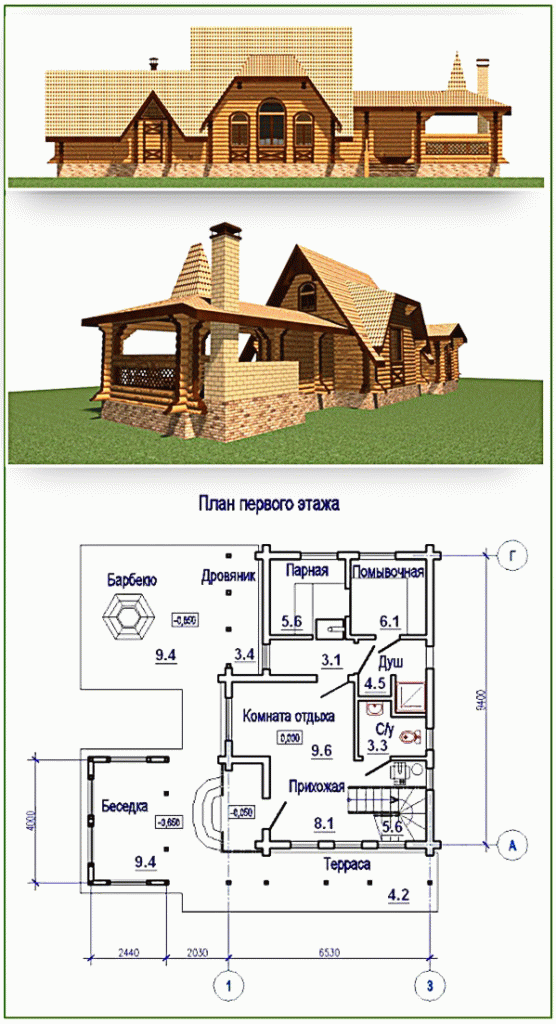

Досить дорогий проект, але дуже функціональний і красивий, може служити прикрасою всього заміського ділянки. Другий поверх лазні мансардний, з торця тераса. На одному майданчику з альтанкою побудований барбекю, є дровянік. Такий варіант лазні може використовуватися в якості житлового дачного будинку.
Проект № 5. Лазня з альтанкою під одним скатом

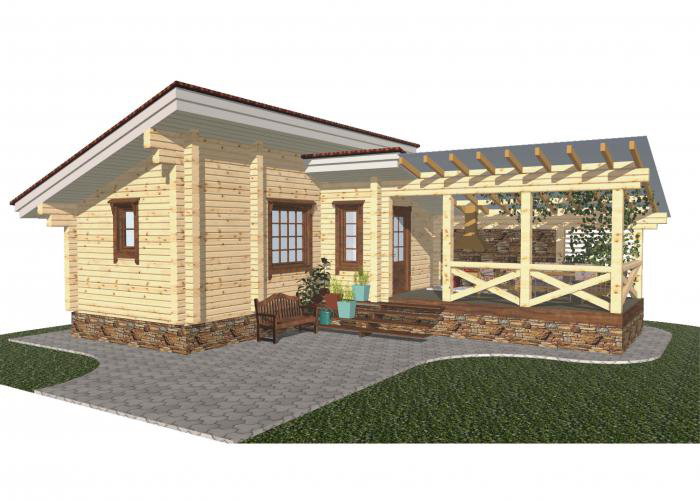

Лазня з альтанкою під односхилим дахом

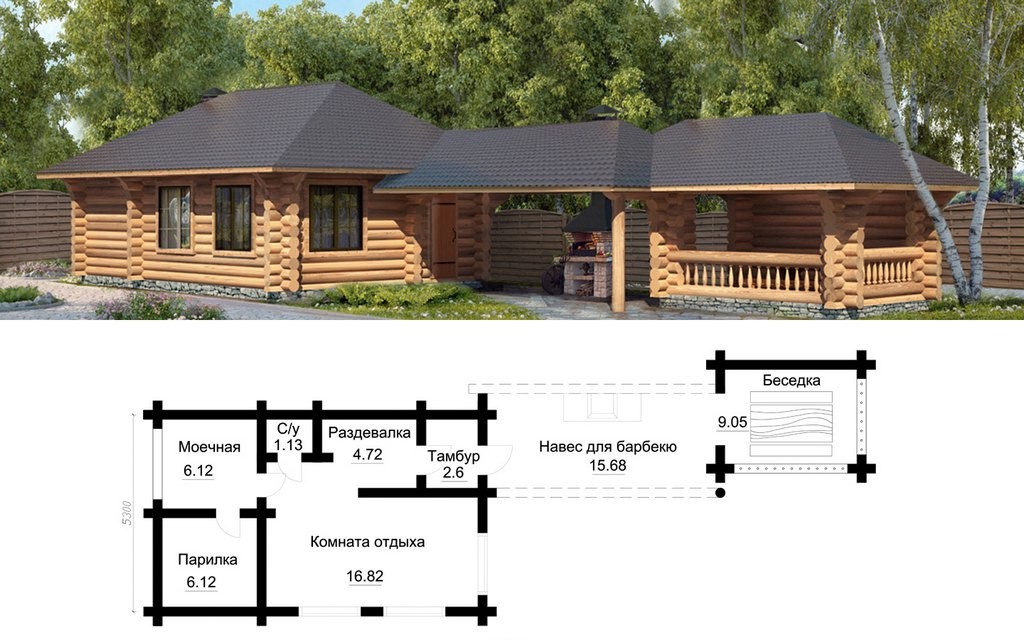

Один з найбільш простих з архітектурної точки зору проектів, за ціною відноситься до «бюджетного» варіанту. Альтанка розмірами 2,6?6,0 метра, що дозволяє розміщувати у ній барбекю, мангал або річну російську піч для приготування їжі.
Лазня з альтанкою під двоскатним дахом
Лазня з альтанкою під ламаним дахом
Лазня з альтанкою під односхилим дахом
Лазня з маленькою альтанкою
Лазня з відкритою альтанкою
Велика баня з альтанкою
Ексклюзивна лазня з альтанкою
Як бачите, вибрати є з чого. Рекомендуємо взяти ці проекти за основу, а далі можна вносити свої індивідуальні зміни з урахуванням власних уподобань.
Відео – Вдалі проекти лазні з альтанкою
Ми ж поговоримо про третьому проекті, розповімо, як правильно побудувати кроквяну систему, за якими критеріями підбирати будівельні матеріали і тип фундаменту.
Як побудувати кроквяну систему лазні з альтанкою під подовженою двосхилим дахом (проект №3)
Розміри альтанки 4?4,1 метра, дах двосхилий, вертикальні опори з бруса 150?150 мм, фундаменти під вертикальні стійки стовпчасті. Під час будівництва лазні з альтанкою під одним дахом особливу увагу приділіть якості фундаментів. Під банею побудований стрічковий армований фундамент, а під альтанкою стовпчастий. Вони не пов’язані в єдину конструкцію, кожен працює окремо.

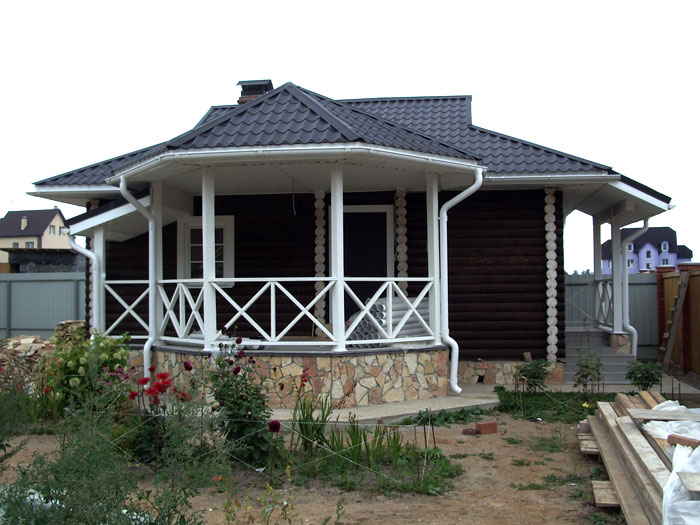

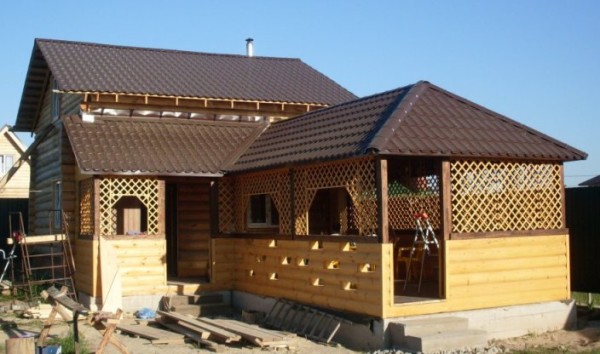

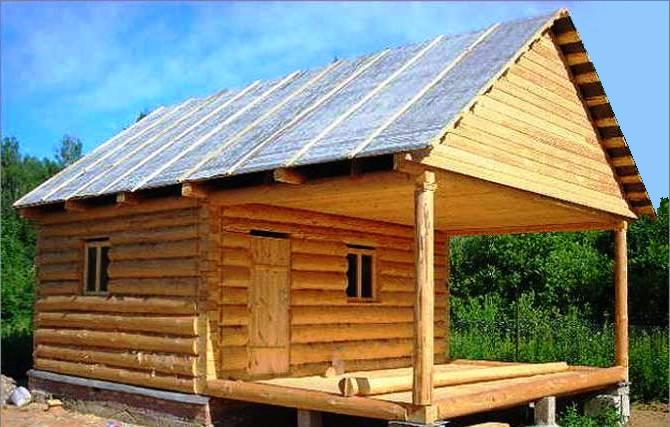

Приклад аналогічної конструкції лазні з бесідою під одним дахом
Загальна двосхилий дах має досить великі розміри, довжина даху над альтанкою становить 4 метри. Це істотний виліт над лазнею, зміна вертикального положення кроквяної системи біля однієї стіни всього на 1 сантиметр викликає зміну горизонталі над торцем альтанки в 3?4 сантиметри, це дуже багато для будь-якого даху. Під час будівництва фундаментів потрібно докласти максимум зусиль, щоб повністю виключити його сезонні коливання. Бажано глибину фундаменту (стрічкового і стовпчастого) робити нижче рівня промерзання грунтів в зимовий період часу.
Глибина промерзання грунту, СНиП
Стовпчастий фундамент рекомендується робити на буронабивних палях.
Схема буронабивного фундаменту
Якщо ви вибираєте мелкозаглубленние фундаменти, в точності дотримуйтесь будівельні норми. Глибина залягання стрічки не може бути нижче 80 см, товщина піщаної подушки не менше 20 див.

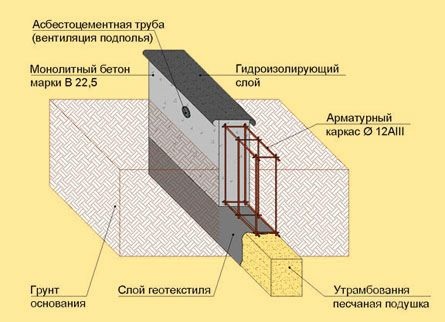

Схема фундаменту
Для армування стрічки потрібно брати будівельну арматуру періодичного профілю Діаметром 10 мм і більше.

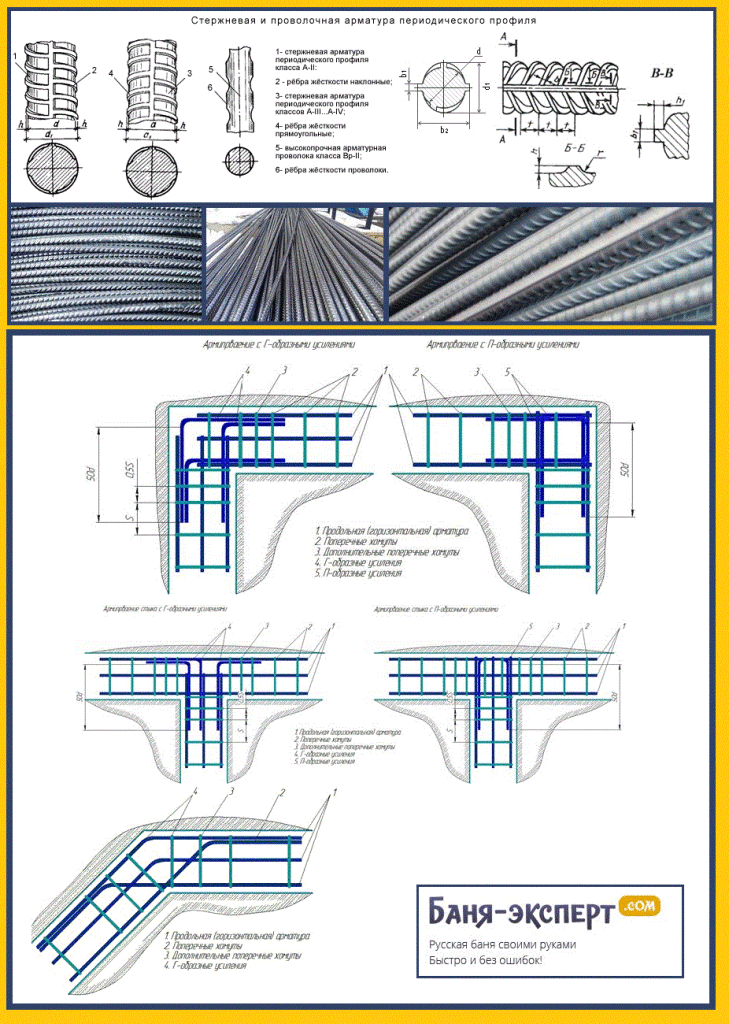

Арматура і армування по СНиП
Ще один важливий момент. Після зведення фундаментів, дайте їм час вистоятися для природної усадки. Для контролю величини усадки зробіть на стрічці і стовпчиках вертикальні позначки. Через певний час перевірте їх стан, використовуючи водяний рівень, якщо вони змістилися, зробіть нові мітки. Розпочинати будівництво, рекомендується тільки після того, як повністю припиниться усадка фундаментів.

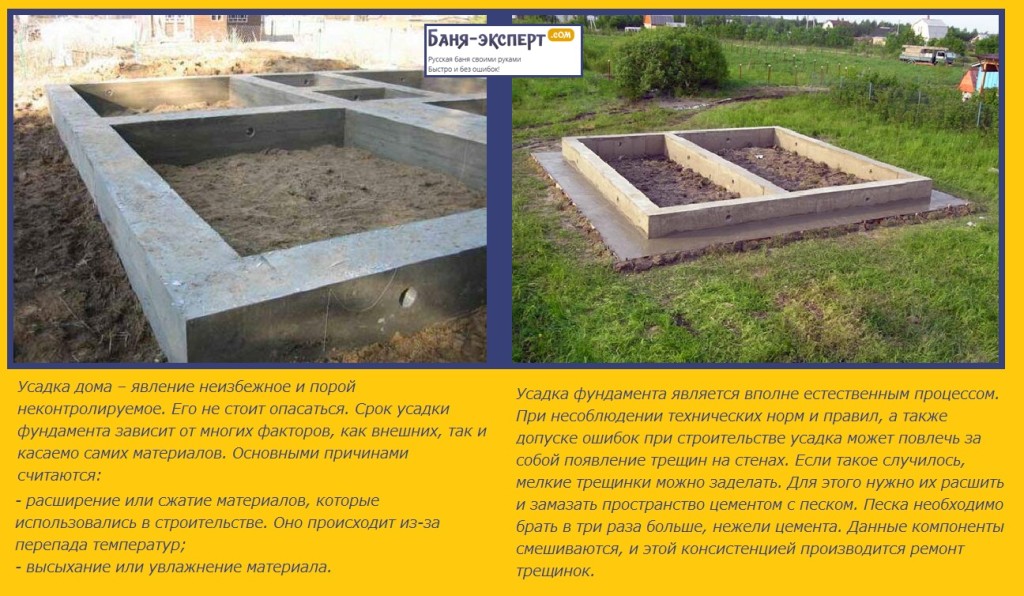

Усадка фундаменту
Стовпчасті фундаменти обов’язково повинні мати анкера для фіксації вертикальних стійок, ширина стовпчиків не менше 40?40 сантиметрів. Якщо будуть порушення в технології будівництва фундаментів, то під час експлуатації лазні з альтанкою під одним дахом з’являться великі неприємності.

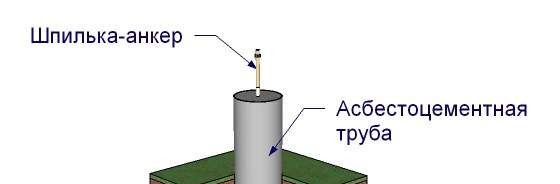

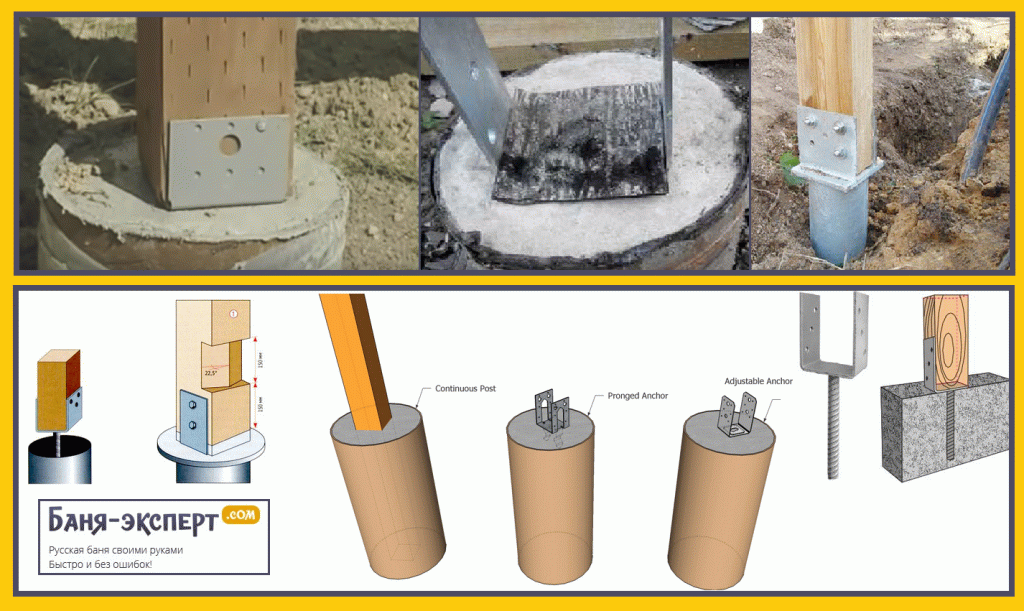

Шпилька-анкер на столбчатом фундаменті
І останнє. Дерев’яна лазня також дає усадку, залежно від матеріалу утеплювача, вологості бруса і параметрів будівлі усадка може становити до 0,7 см на метр висоти. Вертикальні стійки даху над альтанкою такий усадки, звичайно, не мають, мауерлати будуть згинатися з усіма дуже негативними наслідками. Щоб такого не відбувалося, потрібно дати час на повну усадку зрубу, а для цього знадобиться мінімум один рік. До речі, поки сідає зруб, «заспокоїться» і фундамент.
Усадка зрубу
Етапи будівництва кроквяної системи над лазнею і альтанкою
Крок 1. Підготовка матеріалів для кроквяної системи. Для кроквяної системи потрібно придбати брус 150?150 мм для мауерлатів, дошки 50?150 мм для крокв і дошки 50?100 мм для ригелів і затягувань.

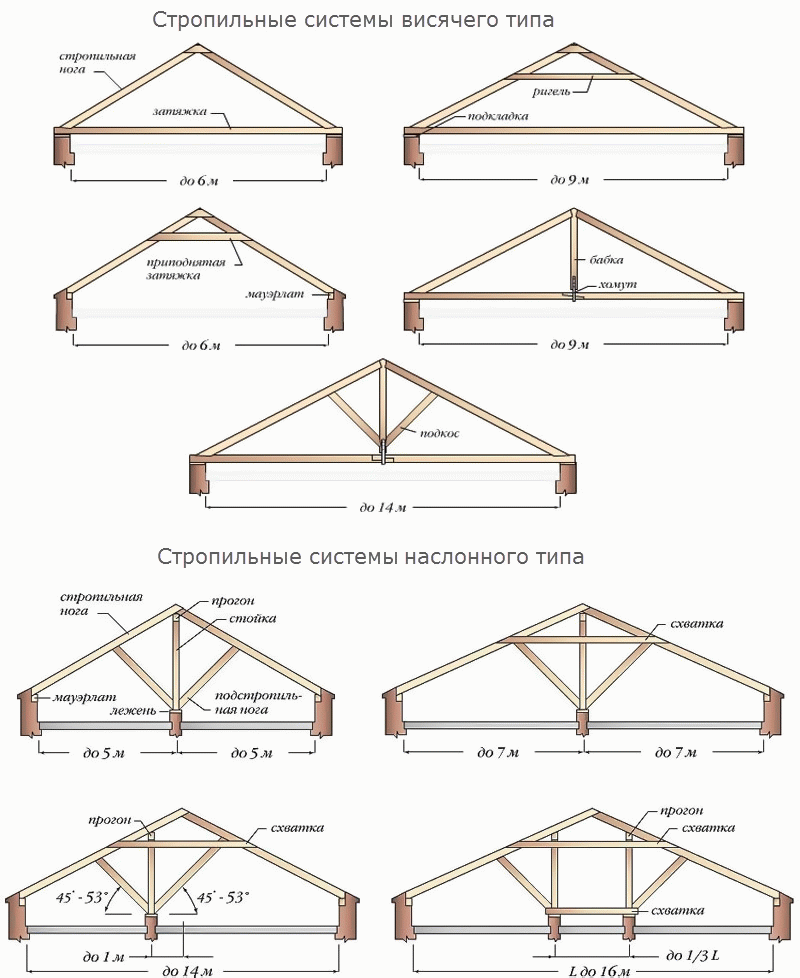

Види кроквяних систем двосхилим даху
У нашому випадку ми обираємо прості кроквяні системи з ригелями і затяжками. Для збільшення міцності конструкції над лазнею можна поставити коньковый брус, бабки та підкоси. Така конструкція не буде зайвою, вона візьме на себе частину навантаження і не допустить деформації кроквяної системи над альтанкою.
Трехшарнирная трикутна арка з бабою і підкосами
Крок 2. Зняття розмірів та розрахунок кількості крокв. Згідно з проектом ширина лазні та альтанки 4 метри, ухил скатів приймаємо до 20°, цей показник задовільний для середньої смуги нашої країни. Якщо ви проживаєте в регіонах з великим сніговим покриттям, то ухил скатів слід збільшити. Відстань між кроквами 80 сантиметрів, враховуючи довжину лазні з мансардою 9,5 метрів знадобиться 12 пар кроквяних ніг. Довжина кожного крокви з урахуванням звису 4,5 метра, все для будівлі на створення кроквяних ніг знадобиться (4,5+4,5)?12=108 погонних метрів дошки 50?150 мм
Розрахунок кроквяної системи

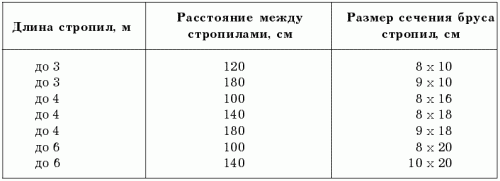

Крок крокв
Купувати потрібно з запасом, збільште цю кількість на 5?10%. Точну кількість матеріалів залежить від їх якості і вашого вміння. Майте на увазі, що дошки кроквяної системи повинні бути не нижче першого сорту, повністю забороняється наявність глибоких тріщин, природних вад розвитку і гнилих сучків.

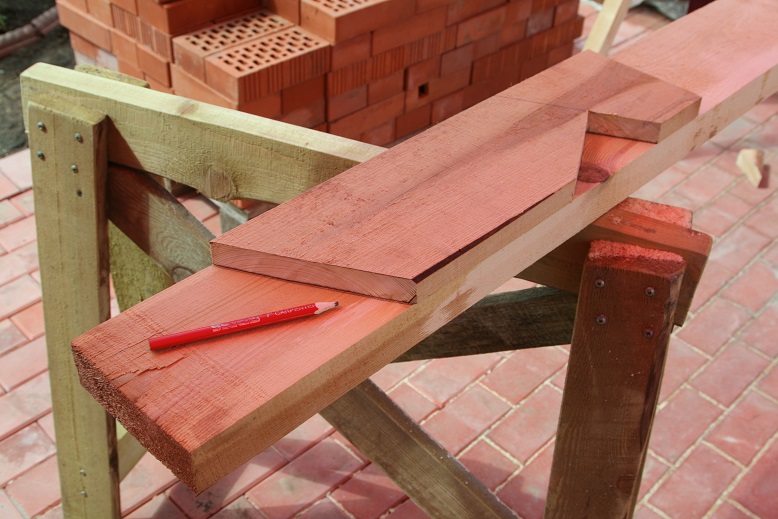

Дошка обрізна, сорт 1
Важливо. Під час придбання пиломатеріалів звертайте увагу на умови і спосіб їх зберігання. Неправильно укладені штабелі можуть стати причиною суттєвого викривлення дощок – такий матеріал для будівництва кроквяної системи не годиться. Огляньте кожну дошку з ребра, переконайтеся, що поверхня прямолінійна.
Стандартна довжина дощок складає 6 метрів, це означає, що дошки потрібно буде обрізати. Відрізки довжиною 1,5 метра не підуть у відходи, їх можна з’єднати і використовувати для затягування.
Приклад розпилювання дошки циркулярною пилкою
Навіть звичайні з’єднання витримують великі зусилля на розтяг, а саме такі зусилля діють на затягування. За такою ж схемою розрахуйте та інші пиломатеріали для кроквяної системи.
В якості покриття даху використовується гнучка черепиця з модифікованого бітуму, для неї робиться суцільна обрешітка з вологостійкої фанери або плит ОСП. Для обрешітки беріть найдешевші необрізні дошки, тільки зніміть кору.
Бітумна гнучка черепиця
Решетування під бітумну черепицю

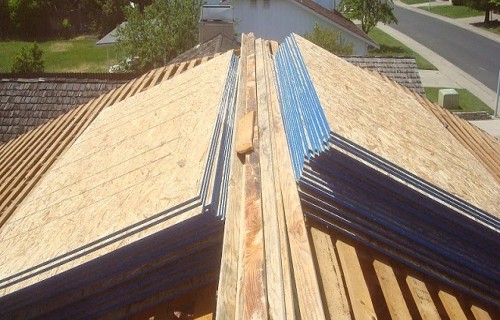

Монтаж суцільного настилу
Крок 3. Установка мауерлата. Для мауерлата треба використовувати брус 150?150 мм, верхнім віденцям лазні він кріпиться металевими нагелями, відстань між нагелями в межах одного метра. Нагель повинен тримати мінімум два вінця зрубу.
Перед установкою мауерлата обов’язково перевірте висоту всіх вертикальних опор по периметру альтанки. Торці повинні лежати в строго горизонтальному положенні і одній площині. Для перевірки потрібно користуватися гидроуровнем або лазерним рівнем. Якщо виявлено відхилення, їх слід усунути.
Вертикальні опори пов’язані з стовпчастими фундаментами анкерами. Для анкерів застосовуються як прутки арматури, так і шматки катанки. Анкер повинен бетонироваться у фундамент на глибину не менше 15 сантиметрів.
Кріплення опорних балок
Мауерлати починайте класти з боку альтанки, з’єднання брусів по довжині можна робити тільки над лазнею. З’єднувати легше з запилом в полдерева, фіксується місце з’єднання саморізами, цвяхами, болтами або металевими скобами. Під час виробництва робіт постійно контролюйте відстань між протилежними мауэрлатами і їх положення в горизонтальній площині. Чим точніше будуть покладені мауерлати, тим надійніше буде кроквяна система і тим менше часу піде на її будівництво.
Відео — Приклад будівництва лазні з бруса з терасою (частина 1)
Крок 4. Заготівля крокв.

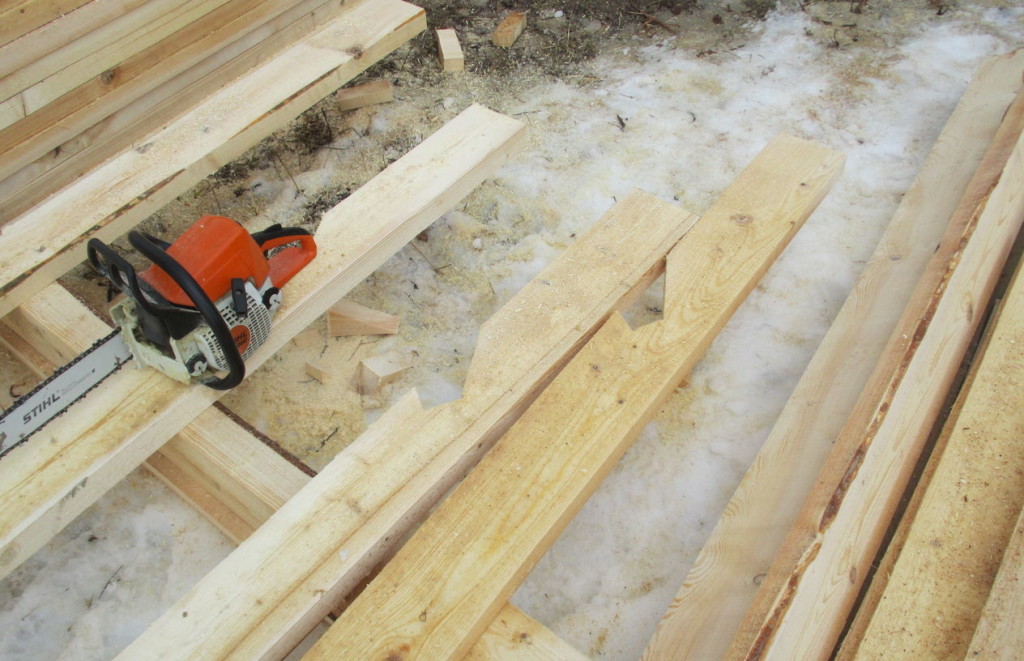

Заготівля крокв
Дах лазні з альтанкою не має ніяких переломів і змін кута нахилу, всі крокви повністю однакові. Це дозволяє заготовляти елементи за шаблоном. Шаблон робиться із звичайних дощок, з’єднання вузлів проводиться цвяхами. Роботи виконуйте уважно і не поспішаючи, помилки занадто дорого обходяться.
Шаблон для виготовлення крокв
Важливо. Настійно рекомендуємо перевірити шаблон по всій довжині лазні. Підніміть його на баню, поставте в потрібне положення і пройдіться по всій довжині будівлі. Позначте місця, де потрібно трохи збільшити або зменшити відстань між кроквяними ногами, зупиніться на середньому значенні. Середнє значення дасть вам можливість робити все крокви по одному розміру, а точне регулювання виконувати вже під час фіксації елементів. На шаблоні зробіть мітки карбів для з’єднання з мауерлатів.
Крок 5. Вирішите питання з будівництвом кроквяної системи над альтанкою. Над лазнею є стельове перекриття, по ньому можуть ходити будівельники, на горищі складуються матеріали. Альтанка не має стелі, відповідно, перед початком будівництва кроквяної системи доведеться поставити заводські будівельні ліси або зробити їх самостійно. Обидва варіанти по ефективності рівнозначні, якщо є можливість, то краще позичити на час ліси. Якщо така можливість відсутня – будете змушені гаяти час на їх виготовлення. Під час роботи на риштуваннях дотримуйтесь правил техніки безпеки.

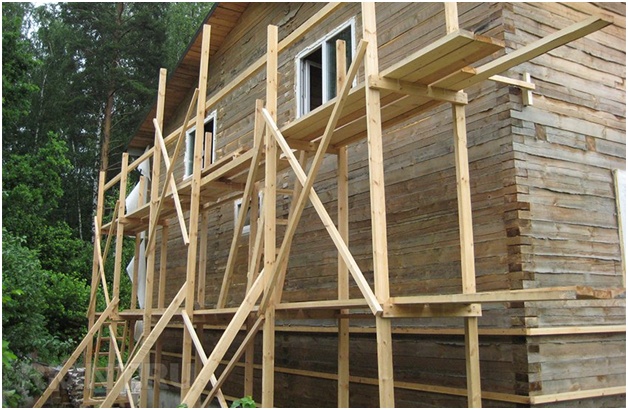

Будівельні ліси — фото
Крок 6. Підніміть підготовлені кроквяні ноги на дах лазні. Для монтажу крокв знадобляться додаткові матеріали для встановлення затяжок, спеціальні інструменти, пристосування і метизи для фіксації кроквяних ніг. Крім того, потрібні відрізки дощок для їх тимчасової фіксації.

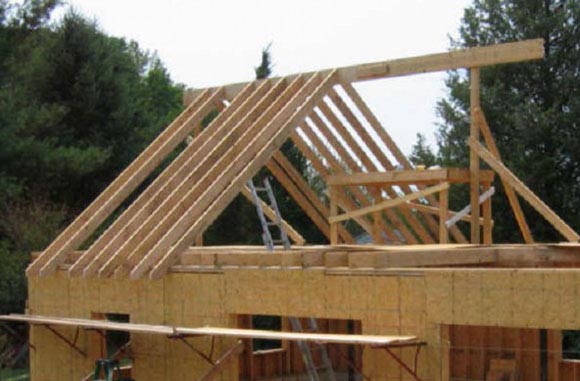

Приклад монтажу крокв
Крок 7. Встановіть дві крайні кроквяні ноги, перевірте їх розміщення, зафіксуйте у потрібному положенні тимчасовими підпорами. Для підвищення стійкості кроквяної системи користуйтеся металевими кутниками на саморізах. Натягніть між крайніми кроквами мотузки і за ним по черзі встановлюйте всі елементи кроквяної системи. Не забувайте тимчасово пов’язувати між собою крокви дошками, після установки обрешітки вони знімуться. Дошки прибийте знизу, щоб вони потім не заважали робити обрешітку під покрівельне покриття.
Крок 8. Зв’яжіть кроквяні ноги горизонтальними затяжками, надійніше їх з’єднувати болтами. Просвердлите отвори в кроквах і затягуваннях, вставте болти потрібної довжини і щільно затягніть гайки. Для збільшення площі упору головки болта і гайки застосовуйте шайби великого діаметру.
Кроквяну систему самостійно не зробити, потрібно залучати до робіт мінімум двох помічників. Постарайтеся знайти таких, які мають особистий досвід будівництва кроквяної системи (нехай і підсобником) або, в крайньому випадку бачили, як це роблять справжні майстри.
Перевірте всі розміри, просторове положення елементів та надійність навантажених відповідальних вузлів. Все нормально – стропильна система готова, можна приступати до решетування та покриття даху.
Відео — Будівництво двосхилого даху
Установка решетування під м’яку черепицю

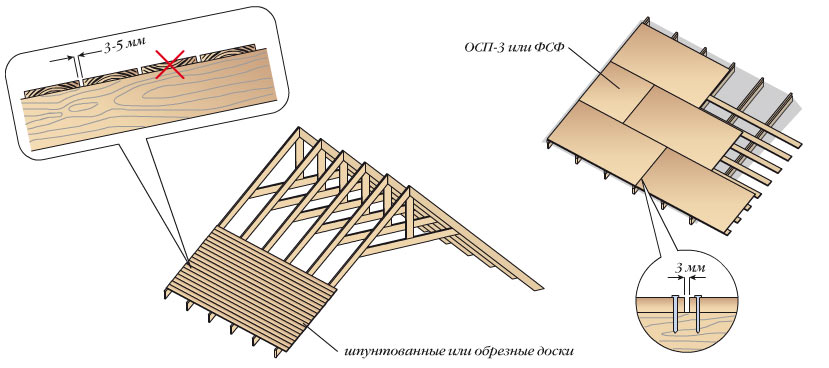

Решетування під м’яку покрівлю — монтаж

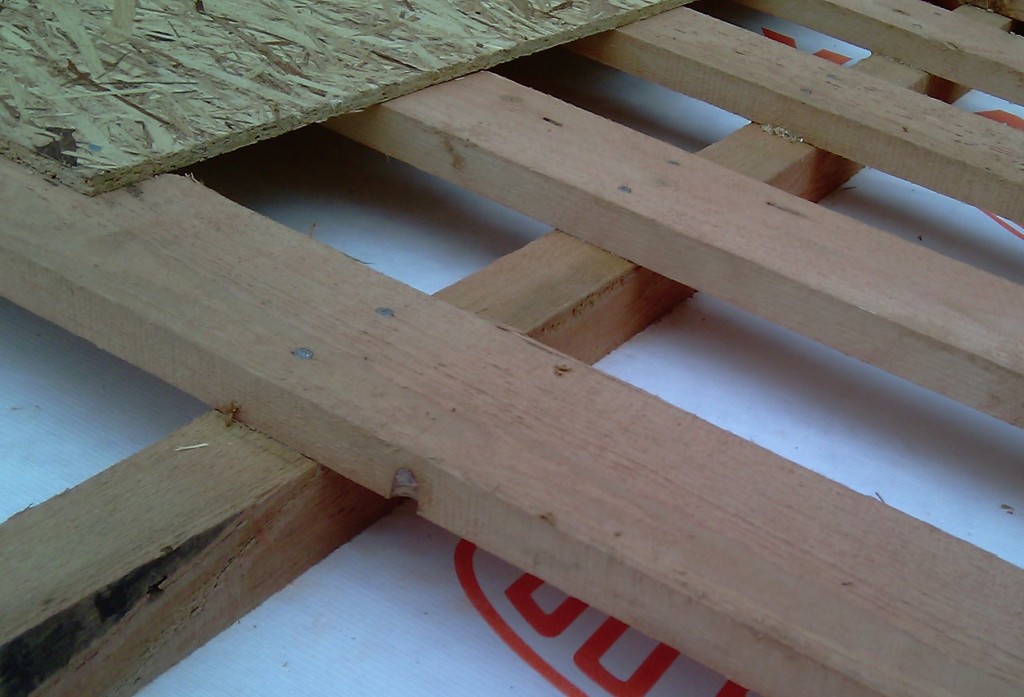

Решетування під м’яку покрівлю
Решетування під м’яку покрівлю з використанням ОСП

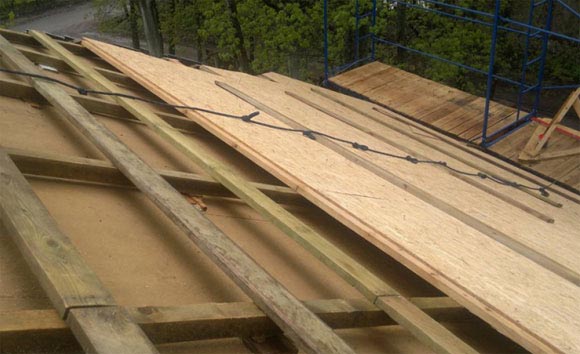

Листи фанери або ОСП кріпляться на решетування з дощок або рейок. Відстані між рейками в межах 50 сантиметрів. Пиломатеріали починайте прибивати знизу, для контролю відстаней зробіть шаблони. Якщо між установкою крокв і монтажем решетування пройшло багато часу, то слід перевірити їх стан. Як і завжди, для цього користуйтеся натягнутому між крайніми кроквами. Фанера до решетування кріпиться цвяхами, кріплення також починається знизу вгору. Після закінчення робіт пилкою підрівняйте по одній лінії решетування з боку фронтонів.

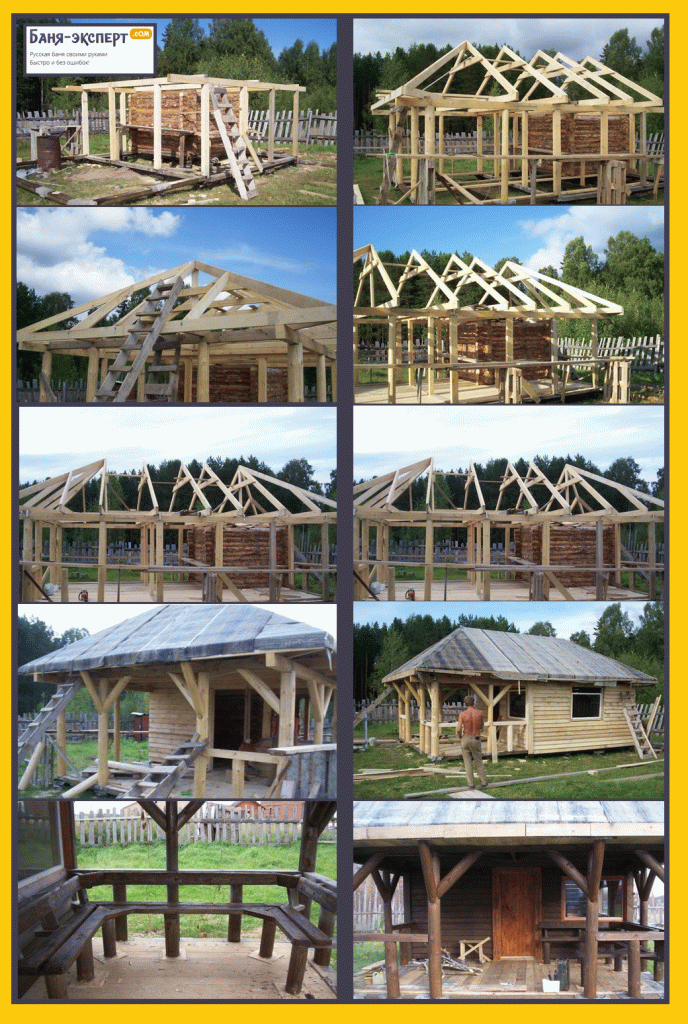

Етапи будівництва лазні з альтанкою
Відео — Будівництво лазні з бруса (частина 2)
На що звернути додаткову увагу
Як видно з проекту, відстань між вертикальними опорами альтанки становить від двох до чотирьох метрів. Така віддаленість робить їх нестійкими, потрібно вжити комплекс додаткових заходів щодо підвищення жорсткості опорної конструкції кроквяної системи.
З’єднайте між собою опори у верхній частині альтанки дошками 50?100 мм. Перед цим пиломатеріали слід пропустити через рейсмус, шліфують шліфувальною шкуркою шорсткості і покрити стійким до атмосферних опадів лаком.
З’єднання вертикальних опор альтанки і дощок можна робити довгими болтами по дереву, вибирайте оцинковані металовироби. Головки краще втопити, отвори закрити шпаклівкою в тон пиломатеріалів.
Якщо і після додаткового кріплення опор їх стійкість викликає сумніву – поставте похилі кутові підпори. Надалі ці підпірки можуть служити каркасом для будівництва декоративних огорож альтанки.
На фото укріплені укосинами опорні стовпи
