Лазерний рівень — це будівельний інструмент для проведення різних вимірів. На будівельному ринку такі прилади з’явилися відносно недавно, але дуже швидко завоювали популярність завдяки своїм перевагам у порівнянні з традиційними способами вимірювань.
Конструктивно рівень лазерний складається з пластикового корпусу, в якому розміщуються основні елементи — випромінювач і плата управління. Герметизація корпусу забезпечується латексними або гумовими ущільнювачами, що захищають складний прилад від попадання всередину вологи, пилу та механічних забруднювачів.
Область застосування
В рамках свого основного призначення — проведення вимірювань, визначення рівності горизонталей і вертикалей —лазерні рівні мають широку область застосування:
- Проведення розбивочних і монтажних робіт.
- Установка обладнання.
- Загальнобудівельні роботи.
- Вирівнювання поверхонь стель, підлоги, стін.
- Заливка стяжки підлоги.
- Проведення електромонтажних робіт.
- Укладання облицювальної плитки.

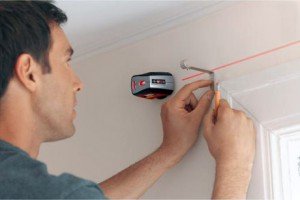

Використання в побуті і на професійному рівні
Застосовувати лазерні рівні можна як у побуті, так і в професійній діяльності. В побуті за допомогою рівня можна виконувати безліч робіт. Наприклад, при повномасштабному ремонті, вимагає вирівнювання підлоги, стін, стелі та інших поверхонь. Прилад незамінний при укладанні плитки або під час роботи з іншими облицювальними матеріалами. Використовують його і в дрібних домашніх справах.
Навіть найпростіший побутовий лазерний рівень здатний з високою точністю вимірювати положення поверхонь, даючи уявлення про їх горизонтальних і вертикальних проекціях.
З допомогою такого побутового приладу можна провести вимірювання буквально за кілька секунд. Додатково прилад може бути оснащений функцією утримання пересічних променів під заданим кутом. У цьому випадку при зміні положення інструменту кут буде зберігатися.
Професійні лазерні рівні відрізняються більшою складністю, функціональністю і, як наслідок, більш високою вартістю. Для них характерна менша похибка і збільшена довжина променя. Професійні прилади добре захищені від попадання вологи, бруду та пилу.
Класифікація лазерних рівнів
Побутові і професійні лазерні рівні класифікуються за різними ознаками.
За типом вирівнювання
-

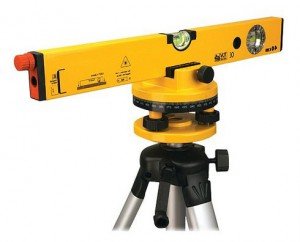

Рівень з ручною установкою
Самовирівнюються. Це найдорожчі, але і найбільш точні прилади. Вони незамінні в будівельних роботах. Для використання в будинку вибирати такий пристрій не завжди доцільно. Це, швидше, професійні інструменти.
- З маятниковим вирівнюванням. Прилади здатні давати 5 променів, розташованих в різних площинах.
- З ручним вирівнюванням. З допомогою таких пристроїв можна виконувати розмітку горизонталей і вертикалей. Для зручності вирівнювання застосовуються спеціальні гвинти і платформа, що обертається навколо своєї осі.
- З електронним вирівнюванням. Вдома такі прилади практично не застосовуються. Вони точні, надійні, але дороги. Їх основна сфера використання — будівництво великих об’єктів. Вирівнювання приладу здійснюється за допомогою контролерів і плати управління.
- Об’єднані. Як правило, такі прилади оснащені маятниковим механізмом з можливістю ручного коректування.
По виду випромінювачів
- Точкові. За принципом роботи вони схожі із звичайною лазерною указкою. Під час роботи випромінювачем формується лазерний промінь. Прилад підходить для використання в домашніх умовах, наприклад, для самостійного укладання плитки.
- Ротаційний лазерний рівень. На поверхню проектується поворотна точка. Так як промінь фокусується лінзою, прилад можна використовувати для проекцій на великі відстані. Застосовується він в якості професійного обладнання.
- Лінійні. Такий прилад одночасно формує декілька променів, кількість яких залежить від конкретної моделі. Одночасно можна будувати вертикальні і горизонтальні проекції.
За кількістю площин
-

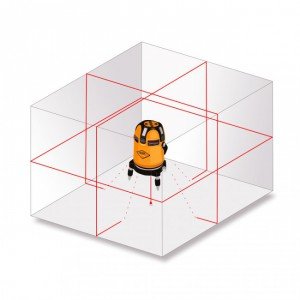

Схема площин
Однопроменеві — працюють тільки в одній площині. Добре підходять для використання в якості побутових приладів.
- Двухлучевые — можуть проектувати дві площини.
- Трехлучевые — працюють одночасно в трьох площинах.
Професійний двох – або трипроменевою лазерний рівень здатний працювати в декількох площинах без додаткових налаштувань, скорочуючи час на проведення вимірювань та побудова проекцій.
Щоб правильно вибрати лазерний рівень, слід знати особливості приладів різного виду. Так інструменти, добре підходять для укладання плитки та інших будівельних робіт, не годяться для розбиття великих площ, наприклад, присадибної ділянки.
Трохи корисної інформації про кросслайнерах
Для виконання простих робіт вдома добре підходить найпростіший далекомір — лазерна рулетка. При більш складних завданнях краще вибирати точковий або лазерний рівень з ротаційним дією. Точкові прилади відносяться до категорії статичних будівників, або кросслайнеров.
Кросслайнер більше підходить для проведення оздоблювальних робіт. Він незамінний при вирівнюванні підлоги або стелі, а також при укладанні плитки. Також він підходить для робіт з облицювання фасаду будинку або для розмітки невеликих присадибних ділянок. Принцип роботи лазерних рівнів цього типу полягає в наступному. Випромінювач випускає промені, що проходять через призму і утворюють статичні лінії.
Дальність вимірювань становить не більше 20 метрів. Це обов’язково потрібно враховувати при виборі крослайнера. Якщо необхідно збільшити дальність вимірювань, можна доповнити рівень спеціальним приймачем. Дальність при цьому буде залежати від потужності світлодіодів. У середньому приймач дозволяє збільшити відстань до 59-100 метрів.
У конструкції крослайнера використовується кілька призм. Випромінювач, як правило, створює два променя — горизонтальний і вертикальний. Недорогі однопроменеві моделі великою популярністю на будівельному ринку не користуються.
Двухлучевые моделі утворюють хрест, а мультилучевые — кілька таких хрестів. Причому їх кількість залежить від кута розгортки. Найбільш складні професійні моделі лазерних будівельних рівнів мають додатково функцію схилу, утворюючи промені, світять вгору або вниз.
Лазерна рулетка
Як правило, в будівельних лазерних рівнях є додаткове оснащення у вигляді самовирівнюється маятникових або електронної системи. Під час роботи приладу система компенсує зрушення, тремтіння і незначні переміщення. Кут компенсації також розрізняється в залежності від моделі і становить від 3 до 6 градусів. При перевищенні цього показника потрібно ручне підстроювання положення інструменту. При побудові похилих ліній автоматика може відключатися. У цьому випадку підстроювання рівня здійснюється тільки вручну.
Принцип роботи точкових лазерів
Для ремонту будинку великої площі або робіт на ділянці краще вибирати точковий лазер.
Випромінювач такого приладу утворює 3-5 променів. Вони спрямовані вгору, вниз, вліво і вправо. В результаті утворюється сітка перпендикулярних ліній.
За допомогою точкових лазерів проводиться розмітка опалубки, каркасів, перегородок, стін і підлоги. Працювати лазерним рівнем можна і як з схилом. Поклавши його на підлогу, можна отримати зеніт, а встановивши на схил — надир.
Ротаційні прилади
Від перелічених вище видів ротаційні прилади відрізняються відсутністю призм, що розсіюють лазерний промінь. Світловий пучок в них обертається, утворюючи площину. Інструменти ротаційного типу відрізняє хороша дальність. Зазвичай вони застосовуються на майданчиках великої площі, наприклад, для перевірки рівності несучих конструкцій будинку.
В залежності від налаштувань ротаційні рівні можуть утворювати горизонтальні, вертикальні і кутові площині. У простих моделях для побудови похилих площин відключається автоматика. Складні професійні пристрої дозволяють компенсувати одну вісь, а другу виставляти вручну.
Вибираємо інструмент правильно
Вибираємо нівелір
Щоб правильно вибрати модель лазерного рівня, потрібно співвіднести вимоги до приладу з функціональністю і параметрами пристрою.
Розглянемо, на що потрібно звертати увагу, обираючи рівень для проведення будівельно-оздоблювальних робіт дому:
- Похибка приладу. Це один з найважливіших параметрів. Від нього залежить якість будівельних робіт, наприклад, вирівнювання підлоги або укладання плитки. Найбільшою точністю відрізняються ротаційні моделі, але вони дорогі, тому не завжди доцільно купувати їх для домашнього використання.
- Дальність дії приладу. Бажано, щоб інструмент міг працювати з приймачем. Особливо це важливо у випадку, якщо планується використовувати рівень на ділянці або у приміщенні великої площі. Для звичайної укладання плитки або вирівнювання підлоги в квартирі дальність дії приладу не має великого значення.
- Довжина хвилі, потужність і клас лазера — ще кілька важливих параметрів вибору. У сучасних приладах використовуються випромінювачі з червоним і зеленим променем. Друге пристрій могутніше.
- Самовирівнювання. Краще, якщо кут компенсації становить не менше 5 градусів. Також у моделі повинна бути можливість відключення автоматики. Без цього нівелір втратить сенс, якщо потрібно робота на схилі, побудова похилих ліній або переміщення приладу під час проекції.
- Джерело живлення. Статичні прилади працюють на звичайних пальчикових батарейках. Їх можна використовувати для вирівнювання підлоги або стін, укладання плитки та інших оздоблювальних робіт. Ротаційні прилади оснащуються акумуляторами, так як вимагають великої кількості енергії для обертання променя. Для економії заряду під час роботи можна відключити непотрібні на даний момент функції.

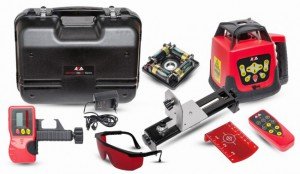

- Комплектація. В комплект поставки разом з приладом можуть входити додаткові аксесуари — окуляри, сумка, пульт ДУ, штатив і т. д. Всі вони полегшують роботу з інструментом. Наприклад, окуляри дозволяють побачити лазерний промінь, а приймач — збільшити дальність приладу. Особливо важливо використовувати окуляри при роботі на вулиці, так як в умовах сильної освітленості, наприклад, в сонячну погоду, лазерний промінь видно дуже погано. Якщо окуляри не входять в комплект поставки, їх варто купити окремо. Як правило, окуляри відомих виробників підходять для роботи з будь-якими моделями пристроїв.
Робота з лазерним рівнем
Приклад використання самовирівнюється лазерного рівня
Працювати з лазерним рівнем дуже просто. Спочатку необхідно підключити джерело живлення — батарейки або акумулятора. Від виду пристрою залежить можливість його застосування на вулиці, наприклад, в умовах низьких температур, під час дощу і т. п. Для захисту очей обов’язково потрібно надягати окуляри.
Область застосування нівелірів дуже широка:
- Перевірка рівності будівельних конструкцій, наприклад, підлоги. Для цього прилад встановлюється на підлозі, а промінь прямує уздовж стіни. На поверхні стіни фіксуються мітки. Робота з нівеліром істотно полегшує виконання стяжки підлоги, так як прилад дозволяє робити мітки на протилежних поверхнях. Перевірка рівності стельової площини може знадобитися при монтажі підвісних або натяжних конструкцій.

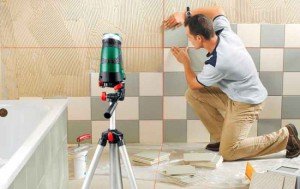

- Укладання плитки, наклейка шпалер і інші облицювальні роботи. Завдяки нівеліру можна домогтися ідеальної рівності кладки плитки. Лазерний промінь дозволяє якісно стикувати сусідні облицювальні елементи. Він прямує до місця стиків, після чого по виконаній розмітці укладається плитка, або наклеюються шпалери.
- Монтаж підвісної меблів, полиць і шаф. За допомогою рівня можна досягти високої точності розташування кріпильних елементів.
- Будівництво сходів. Нівелір дозволяє вибудовувати не тільки горизонтальні і вертикальні, але і похилі лінії. Завдяки цьому можна забезпечити рівність сходинок.
Висновок
Лазерний рівень — це сучасний інструмент, що полегшує більшість будівельних і розбивочних робіт. З його допомогою можна одержати високу точність вимірювань, поліпшивши тим самим якість будівництва, обробки, монтажу навісних елементів і конструкцій.
