Можливо, елементи кріплення для дерев’яних конструкцій для кого-то вважаються непотрібним нововведенням, мовляв, хату слід рубати без єдиного цвяха, і така думка, звичайно, заслуговує поваги.
Тим не менш, різні кутники, скоби, кронштейни, пластини, ковзні кріплення і тому подібна фурнітура на багато полегшує монтаж бруса і колод і від цього залишаються у виграші, як замовник, так і підрядник, адже зекономлений час у більшості випадків економить гроші.
Ми зараз розповімо вам, який буває металева фурнітура для кріплення пиломатеріалів, та наведемо деякі приклади її використання, а також продемонструємо відео в цій статті.

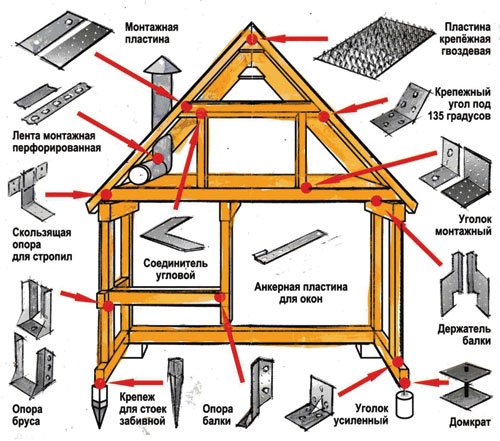

Кріпильні елементи для дерева
Кріпильна фурнітура
Різноманітність металевого кріплення в будівництві дерев’яних споруд і виробництві меблів досить велике. Але така фурнітура не є прерогативою якихось приватних або державних організацій – її завжди можна придбати в меблевих і господарських магазинах нашої країни.
Різьбова фурнітура
- Найпоширеніші види кріплення для дерев’яних конструкцій, це кільцеві анкерні цвяхи, клинові анкери, шурупи універсальні і з шестигранною головкою, саморізи, різьбові шпильки, шестигранні гайки і металеві шайби. Така фурнітура часто є допоміжною не тільки для стикування бруса, а для іншого накладного кріплення, про який мова піде нижче.
- Найчастіше інструкція від виробника свідчить про те, що вся фурнітура такого типу повинна бути з загартованої сталі, а для зовнішніх робіт неодмінно потрібно оцинковане покриття. Чорні фосфатовані саморізи рекомендуються до використання виключно для внутрішніх робіт, так і те, за умови, що в приміщенні не буде підвищеної вологості.
- Для монтажу деталей з перфорованим кріпленням рекомендується використовувати низьковуглецеві гальванічно оцинковані шурупи з конусною головкою, яка добре топиться в перфоровану поверхню стрічок, куточків і тому подібних елементів.
- Для великих деталей (ділянки з підвищеним навантаженням) рекомендується використання низьковуглецевих оцинкованих шурупів з шестигранною головкою (враховується норма використання DIN571). Звичайно, ціна оцинкованої електролітичної стали трохи вище звичайної, зате таке кріплення дозволяє не турбуватися про надійність фіксації деталей.
Примітка. В даний час професійні будівельники найчастіше використовують рифлені (кільцеві) та кроквяні цвяхи. У них, на відміну від шурупів по дереву, кожен виток замкнутий, що забезпечує велику міцність на розрив – витягнути їх після монтажу практично неможливо.
Кріпильні куточки

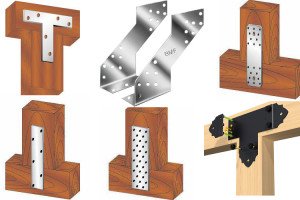

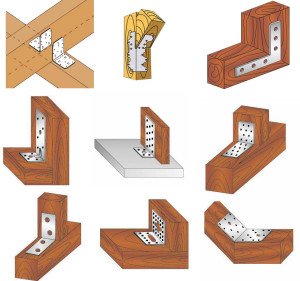

Кріпильні вироби для дерев’яних конструкцій — куточки різного типу
Всім нам відомий перфорований металевий кутник можна універсальним пристроєм, що використовується, як при будівництві дерев’яних споруд і складання меблів, так і при облаштуванні вентильованих фасадів. Вони можуть бути різних розмірів, але це залежить від їх призначення, тобто, враховується сила навантаження на цей сайт і його конфігурація.
Зверніть увагу! Найменші перфоровані куточки потрібні для складання меблів, пристрої перегородок, віконних і дверних прорізів, риштувань (каркасів) для утеплювача і облицювання, а більш великі потрібні для дерев’яних балок.
У будь-якому випадку така фурнітура повинна бути вже тих деталей, які стикуються за її сприяння, як мінімум, на 2-3 мм з кожної сторони. У тих випадках, коли брус кріплять до бетонній плиті або блоку, то на деталі повинні бути отвори під анкерні болти.
Посилені куточки з ребром жорсткості
При складанні вузлів, де надалі передбачаються великі навантаження на згинання, використовується перфорований оцинкований куточок з одним або двома ребрами жорсткості, де товщина металу повинна бути не менш 2,5-3 мм.
Перфорація, розташована на кінцях елемента, може бути 5, 7, 11, 14 мм в діаметрі – така різноманітність дозволяє здійснювати кріплення за допомогою саморізів, гвинтів і анкерних болтів різного перерізу.
Кроквяні куточки
Фіксуючі елементи такого типу, як на верхньому фото, використовуються при монтажі кроквяних систем для кріплення кроквяних ніг до мауерлату і для облаштування мансардних вікон на похилому даху. Справжній куточок звільняє від необхідності випилювати (вирубати) пази на балках, так як сам елемент складається з двох частин, які перетинаються під кутом і їх можна зміщувати відносно один одного.
Стрічки та пластини
Перфорована стрічка
Перфорована стрічка використовується для посилення різних вузлів, які з’єднані під кутом, наприклад, це може бути з’єднання кроквяних ніг, де закріплена зверху стрічка не дозволить стику розійтися. Товщина стрічки варіюється від 0,8 мм до 1,5 мм, і її застосування залежить від потужності навантажень, які надаватимуться формується вузол.
Пластини з перфорацією
Дуже схожі на стрічку пластини з перфорацією, але їх товщина значно більша і досягає 2-2,5 мм, а використовують їх практично для будь-яких з’єднань в одній площині незалежно від призначення (це може бути, як прихований, так і відкритий кріплення).
Такі деталі можна застосовувати на відкритому повітрі в умовах підвищеної вологості, так як оцинкована сталь тут. Елементи є накладними і не вимагають врізки, фіксуються за допомогою цвяхів або шурупів.
Опори
Опори
Є такий тип кріплення для дерев’яних балок, як опори, які можуть прикручуватись до основи або ж бетонироваться, до того ж, у них може бути база для колони, яка буде регулюватися домкратом, тобто, балку можна регулювати по висоті.
Регульована опора
Регульована опора дозволяє захистити комель дерев’яної балки від вогкості, а також це є компенсатором при осіданні будівлі в перший рік-півтора після будівництва. Втім, основна сфера застосування такого конструкційного елемента і є дерев’яні будинки, розраховані на усушку і усадку.
Зубчасті пластини і шайби

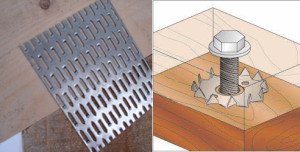

Пластина зубчаста (ліворуч) і шайба (праворуч)
Зубчасті пластини кріплення для дерев’яних конструкцій використовуються для стягування елементів і запобігання ковзання замість різних гвинтів або в сукупності з ними, в країнах Євросоюзу маркується, як BULLDOG. При стикуванні зубці вдавлюються в поверхню деревини, забезпечуючи додаткову міцність з’єднання.
Висновок
При будівництві та ремонті свого будинку ви завжди можете полегшити собі роботу, якщо будете використовувати металеву кріпильну фурнітуру. Крім того, монтаж такого кріплення своїми руками підвищує міцність вузлів і їх експлуатаційний ресурс.
