Будівництво з дерева має свої особливості. Однією з них є проблема фіксації елементів зрубу між собою, а від успішного її вирішення залежить якість і міцність майбутньої будівлі. У нашій статті ми розберемося, як кріпити на брус брус.
Існує багато способів кріплення бруса.
Види спряжень
Є кілька типів стыкований, відмінних за положенням елементів у зрубі і між собою. Вони представлені в нижній таблиці.
Вид з’єднання Застосування Поперечний межвенцовое Служить для кріплення брусів, розташованих у сусідніх рядах (вінцях) зрубу. Присікає зміщення елементів по горизонталі. Не дає рухатися і обертатися з-за сили тяжіння верхніх рядах. Поздовжнє торцеве Застосовується для збільшення довжини бруса при значних розмірах будинку в межах одного ряду. Присікає зміщення елементів по поздовжній осі і поява між ними щілин. Торцеве по кутах зрубу Необхідно для фіксації брусів в кутах будівлі. Присікає зміщення стін і їх елементів відносно один одного. Заважає змінам проектного градуси кутів. Перешкоджає розширенню зазорів між вінцями, створення «містків холоду» і протягів. Т-образне Служить для сполучення перегородок між собою або з зовнішніми (несучими) стінами.
Кріплення вінців
Для межвенцового з’єднання використовуються такі кріплення:
- цвяхи, саморізи і штирі з металу;
- сталеві скоби;
- нагелі, шпонки вставні шипи з дерева;
- профільований і клеєний брус може мати фрезеровані замкові з’єднання.
Металеві фіксатори
На фото – спеціальний саморіз для кріплення вінців.
Такий метод кріплення найбільш швидкий, простий, ціна його невелика, проте він недостатньо надійний. При застосуванні подібних фіксаторів з чорного металу, на ділянках його взаємодії і дерева сталь починає іржавіти.
Це веде до руйнування кріплення і зрубу.
Зверніть увагу! Що стосується шурупів і скоб, вони є додатковим або тимчасовим способом фіксації деталей. Стосовно до деревині, такий металевий кріплення не естетичний, ненадійний і недовговічний.
Аналоги з деревини

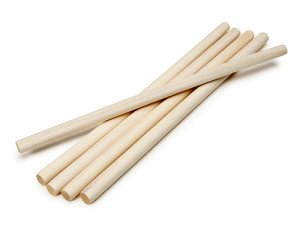

Нагелі для щілинних кріплень.
В даному випадку металеве кріплення замінюється стрижнем з дерева, що має квадратне, кругле або многоугольное розтин. Інструкція попереджає, що даний кріплення вбивається в заздалегідь пророблений отвір в елементі стіни. На його виступаючий ділянку насаджується елемент верхнього ряду зрубу.
Така фіксація проста у виконанні, проте міцна, довговічна і надійна. Для виробництва нагелів застосовується дерево міцних листяних порід-ясена, буку, дуба.
Зверніть увагу! Такі дерев’яні стрижні повинні володіти рівнем вологості, меншим, ніж елемент будівлі. Напрямок їх волокон повинен бути перпендикулярним щодо елементів зрубу.
Поздовжнє нарощування бруса
Поздовжнє нарощування виробів по довжині.
При зрощенні виробів по їх довжині найчастіше застосовується метод врубки.
При ньому використовуються такі різновиди стикування:
- «косий» або «прямий замок»;
- кріплення «в лапу»;
- сполучення «в полдерева».
Крім врубки використовуються наступні методи:
- фіксація елементів поздовжніми шипами на шпонках;
- кріплення брусів поздовжніми (корінними) шипами;
- комбінація способів.
При кріпленні косим або прямим замком сращиваемые своїми руками половини бруса потрібно додатково фіксувати нагелями. З цією метою у центрі з’єднання свердлити 2 отвори. В них забиваються стрижні.
Пару вінців по кутах будівлі

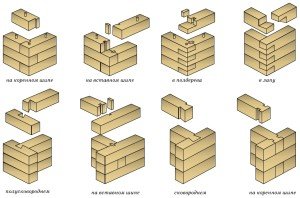

Стикові з’єднання на шпонке та докорінного шипі.
Кути є найважливішими вузлами дерев’яної будівлі.
Є досить багато типів сполучень на цих ділянках:
Саме надійне, тому і найбільш поширене пару встик – це використання корінного шипа. Це трапецієподібний або прямий замок, що складається з паза і шпильки, який вирізується в брусі. Кріплення бруса до стіни з бруса за допомогою шпонок дуже схоже на попередній спосіб.
Замкові з’єднання без залишку.
Замки «у пів дерева» і «в лапу» теж схожі один на одного. Однак друге пару надійно трохи більше.
Оптимальний вибір для профільованого бруса – замкова врубка із залишком за допомогою напівкруглих чаш. З цією метою в брусі біля торця вирізається виїмка, що представляє собою посадочне місце.
У нього і вставляється наступний елемент врубки. Так до тих пір, поки коробка не буде повністю готова.
Зверніть увагу! Замки з залишком створюють самі міцні, теплі і надійні кути. При роботі вручну їх порівняно складно вирізати.
Зараз виробники пропонують спеціальні пристосування для механізації створення врубок – «чашкорезы». Вони суттєво спрощують роботу.
Висновок
При спорудженні брущатих будинків різного призначення застосовується досить багато видів сполучень. Вони мають різний рівень міцності і надійності, а також складності виготовлення. Це необхідно враховувати, обираючи той чи інший тип кріплення бруса.
Слід взяти до уваги, що кріплення може бути як металевими, так і дерев’яним. Останній варіант більш кращий. Відео до цієї статті розвиває і доповнює тему більш наочними моментами.
