Токарно-копіювальний верстат по дереву – верстат, який широко використовується при заводській деревообробці для тиражування виробів певної конфігурації, відповідає заданим зразком. Це обладнання дозволяє обробляти будь-які деталі з високою точністю і швидкістю. Однак виробничі верстати з їх великими габаритами важко буде розташувати у невеликої приватної майстерні.
Величезна машина легко справляється з роботою, яка людині непідвладна
Копіювальне обладнання в деревообробці
Багато любителі столярної справи, поступово розширюючи свою інструментальну базу та удосконалюючи навички, приходять до думки зібрати копіювальний токарний верстат по дереву своїми руками. Адже з допомогою цього пристрою можливо виготовити точну копію будь-якої деталі меблів і виконає реставраційні роботи.
Примітка!
В більшості випадків, звичайно, основний фактор, який спонукає людей «винаходити велосипед», є висока ціна на готову фабричний виріб.
Принцип роботи на копіювальному верстаті для деревини досить простий:
- Заготівля необхідного розміру затискається в горизонтальному положенні.
- Запускаємо пристрій, примушує заготівлю обертатися навколо своєї осі.
- У свою чергу, також рухливий різець знімає зайву деревину, перетворюючи болванку у виріб потрібної форми.

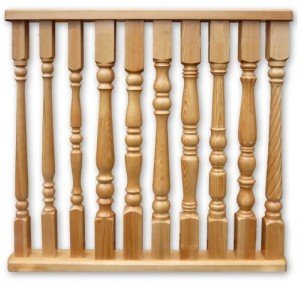

Подібні вироби можна отримати, працюючи на копіювальному обладнанні
Конструктивно копіювальний пристрій для токарного верстата по дереву являє собою цілий ряд деталей, з’єднаних один з одним, так що буде над чим попрацювати.
Власноручний збірка обладнання в домашніх умовах
Токарний верстат
Для того, щоб зібрати невеликий копіювальний верстат для дерева власноруч, вам знадобиться докласти певні зусилля і терпіння, а також вкластися фінансово (близько 7-7,5 тисяч рублів). Але це в рази менше, ніж витрати, які чекають вас, якщо купувати готовий варіант.
Ось такі шедеври взаємодії рук і голови зустрічаються в приватних майстернях
Пропоновану для складання модель малогабаритного обладнання так званого лучкового типу умовно можна розділити на наступні складові елементи:
- Рама.
- Ведений і ведучий центр.
- Електродвигун.
- Передня і задня бабки.
- Упор для різця.
Тепер розповімо докладніше про те, як виглядає і збирається копіювально-токарний верстат по дереву:
- Зрозуміло, що рама — це основа всієї конструкції, на якій будуть базуватися всі інші деталі. А тому до неї пред’являються відповідні вимоги. Вона повинна бути міцною, стійкою і надійною. Тому її краще виготовити з сталевого профілю, але цілком підійде і дерев’яний брус великого поперечного перерізу.
Електродвигун і провідний центр пов’язані один з одним і закріплюються на передній частині основи. За рахунок електроприводу і здійснюється обертання болванки.
Ще один варіант, де глибина вибірки залежить від фізичної сили (натискання рукояті, на фото)
Увага!
Підбір електродвигуна на копіювальний пристрій для токарного верстата по дереву здійснюється з урахуванням розмірів і складності запланованих до виробництва деталей.
Для найпростіших задач достатньо буде агрегату потужністю 200 Ватт.
- Передня бабка служить упором для заготівлі, тому закріплюється на рамі стаціонарно.
- За допомогою руху задньої бабки по рамі буде виконуватися перетворення заготовки деталь заданого зразка.
- Між задньою і передньою бабками встановлюється упор для різця, який послужить держателем.
- Задня і передня бабки і упор для різця монтуються чітко по одній лінії.
- Всі складові частини верстата повинні бути надійно закріплені за допомогою болтів.
Кріпильні елементи слід вибирати тільки нові, оцинковані, закручуючи всі окремі елементи з зусиллям, щоб з’єднання не разболталось. І встановлювати токарно-копіювальні верстати по дереву слід тільки по рівню, щоб уникнути найменшої вібрації.
Фрезерний верстат
При бажанні можна також зібрати саморобний копіювальний фрезерний верстат по дереву своїми руками.
Такий пристрій здатне виконувати:
- Площинне фрезерування для створення профілів.
- Об’ємне фрезерування для оформлення рельєфів.
Копіювальна фреза по дереву з твердосплавного металу відтворює на виробі поверхню або контур задаючого копіра.
У ролі копіра використовується:
- Просторова модель.
- Плоский шаблон.
- Еталонна Модель.
- Контурний малюнок.
Найпростіший фрезерний копір складається з несучої рами — основи, робочого столу і безпосередньо фрезерної головки, оснащеного електроприводом.
В центрі дошки робиться отвір і на місці дірки кріпиться фрезер, тільки із зворотного боку
- Розміри робочого стола залежать від конкретних завдань, під які збирається копіювальний фрезерний верстат, а також від габаритів робочого приміщення.
- Виходячи з характеру роботи і габаритів майбутніх виробів, визначаються методи кріплення заготовок і шаблону.
- Потужність електродвигуна, що обертає фрезу, також підбирається з урахуванням планованих навантажень.
Рада!
Для фрезерування виробів з деревини та гравірування в домашніх умовах цілком достатньо мотора потужністю 150-200 Ват.
Таким чином, маючи в майстерні копіювально-фрезерний верстат по дереву — своїми руками можна створювати копії деталей, необхідних для ремонту меблів та інших дерев’яних конструкцій. А можна виготовляти сувенірні або декоративні вироби за власними кресленнями.
Так як роботи на подібному устаткуванні досить-таки пилові, краще всього розташувати верстат на вулиці або під витяжкою
Важливо!
У гонитві за економією люди часто забувають про безпеку — своєї і близьких.
Зверніть увагу: робота за таким верстатом досить-таки травмонебезпечна.
Особливо в тих випадках, коли людина до цього не стикався з подібним виробом.
Висновок
Сподіваємося, що викладена інформація допоможе визначити для себе потрібність даного інструменту. Якщо ви задумалися над поодинокими роботами, то, швидше за все, простіше і дешевше обійдуться вам послуги організації, що працює в даному напрямку. Якщо ж виникло бажання що-небудь поставити на конвеєр, то без власного верстата не обійтися.
У представленому відео у цій статті ви знайдете додаткову інформацію з даної теми.
