Для доброго господаря комбіновані верстати по дереву в домашньому господарстві є не тільки допомогою, але і інструментом для творчості, тому вибір такого пристрою може накласти відбиток на все життя його власника.
На таких механізмах можна здійснювати поздовжню, поперечну та кутову різання дисковою пилкою, стругати деталь по площині і боковині, причому, є можливість робити це, подаючи заготівлю механічним шляхом.
МФУ для дому Zenitech MFL 300A
Про ці функції, а також про самих верстатах ми спробуємо розповісти вам більш детально, а також хочемо запропонувати вашій увазі відео в цій статті.
Багатофункціональні станки по дереву та їх використання
Огляд моделей
Примітка. В тих випадках, де не вказано значення «максимальний» або «мінімальний» параметр, читати, як максимально можливий.
Комбінований багатоопераційний КОРВЕТ 323
Комбінована многооперационная модель КОРВЕТ 323 використовується для різної обробки пиломатеріалів, де є функція стругання по направляючої планки, а також стругання по товщині (рейсмус), а також поперечне і поздовжнє пиляння і свердлильно-фрезерні операції.
У столярних майстернях, де є обмеження по вільному простору, наявність такого верстата, як КОРВЕТ 323 істотно збільшить виробничі можливості.
Модель приводиться в рух асинхронним двигуном, на якому, в цілях безпеки, встановлений магнітний пускач – це виключає мимовільний запуск в тих випадках, коли відключається електроенергія.
Можна відзначити низький шум при роботі – це можливо, завдяки ремінної передачі, вона оберігає двигун від перевантажень (холостий проворот). Робочі столи робляться шляхом відливу і шліфування сірого чавуну.
В наявності комплектуючих є три ножа на валу, над ним є захисна планка, паралельний упор для пиляння і стругання деталей, два подовжувача для робочого столу і захисний кожух для пильного диска. Є три патрубка для пилососа.
Для рейсмуса передбачена автоматична подача заготовки (використання на розсуд), є можливість регулювання висоти пильного диска, на рухомому столі є струбцина для затиску при розпилюванні заготовок.
Свердлильні та фрезерні операції можуть виконуватися кінцевими фрезами для цього заготовку на робочому столі є можливість повертати за трьома проекціями.
Завдяки великій масі при роботі виключається вібрація.
- Верстат побутової КОРВЕТ 323 працює від мережі ~220В, потужність 2,2 кВт, шпиндель 4000 об/хв. Стругання: ширина 250 мм, глибина 3 мм; рейсмус: ширина 250 мм, глибина – 3 мм, мінімальна довжина 150 мм, автоподача – 6,5 м/хв.
- Пиляння: шпиндель – 3500 об/хв, диск – 254x30x32 мм, поперечний пиляння – 300 мм, глибина – 70 мм Свердління і фрезерування: зовнішній діаметр фрези – 72 мм, посадковий діаметр – 20 мм, діаметр шпинделя – 20 мм, ширина фрезерування – 40 мм, висота заготовки -60 мм, діаметр свердла від 6 до 12 мм, глибина 72?20 мм, маса верстата 200 кг.
Комбінований багатоопераційний Zenitech MFL-300A
- Комбінована многооперационная модель Zenitech MFL-300A використовується для аналогічних цілей, тобто, для поздовжнього, поперечного і кутового різання, стругання, фрезерування і свердління деревини, але має дуже схожі технічні параметри. Габарити даної моделі складають 1130x800x700 мм, маса 200 кг, працює від мережі ~220 В, споживча потужність 2,2 кВт. Ринкова ціна моделі близько $2600.
- Стругання проводиться: обертання шпинделя – 4000 об/хв, ширина заготовки для стругання 250 мм, глибина – 3 мм, ножі – 3 штуки.
- Рейсмус: обертання шпинделя – 4000 об/хв, ширина заготовки для рейсмусовання – 250 мм, глибина 3 мм за один прохід, мінімальна довжина деталі – 150 мм, товщина болванки від 6 мм до 120 мм, автоматична подача деталі 6,5 м/хв.
- Розпилювання: обертання шпинделя 3500 об/хв, мильний диск діаметром до 250 мм, глибина пропилу – 70 мм.
- Фрезерування: зовнішній діаметр фрези – від 74 мм до 104 мм, посадковий діаметр – 20 мм, товщина заготовки від 6 мм до 60 мм
- Свердління і пазование: діаметр свердла до 12 мм, глибина – 90 мм.

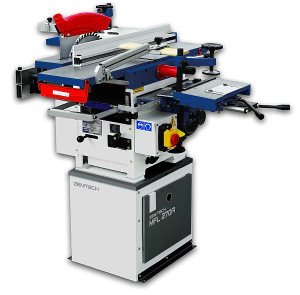

Комбінований багатоопераційний Zenitech MFL-270A
Модель ZenitechMFL-270A трохи слабкіше, ніж аналогічна з серією 300 A, інструкція з експлуатації вказує на дуже схожі параметри, тобто, в даному випадку замість 2,2 кВт ми маємо лише 1,5 кВт і ту ж змінну мережа 220В, габарити 920x1210x970 мм, маса – 145 кг
Звернемо увагу на його технічні характеристики, які ми представляємо нижче:
- Фугування (стругання): обертання шпинделя -3500 об/хв, ширина деталі для стругання 200 мм, глибина – до 3 мм, ножі – 3 штуки.
- Рейсмус: обертання шпинделя -3500 об/хв, ширина деталі для стругання 200 мм, глибина – до 3 мм за один прохід, заготовка не менше 150 мм довжини, товщина від 6 мм до 90 мм, подача на автоматі – 6,5 м/хв.
- Розпилювання: обертання шпинделя – 3500 об/хв, диск пилки не більше 250 мм, глибина пропилу – 70 мм.
- Фрезерування: фреза по зовнішньому діаметру – від 74 мм до 104 мм, по посадковому – 20 мм, фрезерний захоплення за шириною 40 мм, товщина заготовки від 6 мм до 60 мм
- Свердління і пази: свердло від 6 мм до 12 мм, глибина 90 мм.
Багатофункціональний верстат ML292M-2
Операцій у багатофункціонального верстата ML292M-2 і вони обмежуються тільки пилянням, струганням і довбанням, але і вартість його у зв’язку з цим теж менше – близько $700.
Можна використовувати комбіноване свердло по дереву.
Технічні параметри даної моделі наступні:
- Габарити – 1000x910x390 мм, робочий стіл – 1000?264 мм, номінальна потужність 1,5 кВт, напруга ~220В.
- Обертання валу – 3580 об/хв, ширина заготовки для фугування – 200 мм, глибина за один прохід – 3 мм, пропіл – 80 мм, дискова пила 250?1х6?35 мм
Модель MLQ343
Зверніть увагу на модель MLQ343, яку ви бачите на верхньому фото – це теж досить компактний верстат, який можна встановити у себе вдома в підсобному приміщенні, так як його габарити складають всього 1210x1050x810 мм, а маса 190 кг
Його вартість становить близько S1390, що цілком прийнятно для професійного столяра.
- Агрегат працює від мережі змінного напруги 220В, із споживчою потужністю 1,5 кВт. Вал обертається зі швидкістю 3100 об/хв.
- Стругання (фугування): захоплення заготовки по ширині – 300 мм, глибина – 3 мм, ножі 310x3x25 мм.
- Пиляння: глибина – 80 мм, дискова пила – 300x1050x810 мм.
- Рейсмус і довбання: товщина заготовки – до 110 мм, паз 120 мм, робочий хід долбяка – від 10 мм до 16 мм
Застосування на практиці
Примітка. Навіть самий досвідчений столяр або тесляр може не знати, як поводитися з багатофункціональним верстатом, хоча принцип однаковий для кожної марки.
Ми зараз розглянемо це на прикладі Performax PKM 300, хоча інші моделі будуть працювати аналогічно, тільки з більшою або меншою потужністю.
Так пиляють брус вздовж упору
Мабуть, найбільш затребуваною функцією багатофункціонального деревообробного верстата завжди буде розпилювання матеріалів, тим більше що маса агрегату і площа робочого столу дозволяють це робити у всіх моделей. Якщо ви пиляєте вздовж упору, то тут дуже важливо, якої ширини у вас заготівля, так як у різних столів різні можливості.
Уздовж упору з нахилом бруса
Майже у всіх спеціалізованих агрегатів такого роду можна різати дерев’яні заготовки під певним кутом, з нахилом – це можливо завдяки здатності пильного диска повертатися (в рідкісних винятках повертається стіл).
Але у багатоопераційних верстатів така можливість є не завжди, так як це дуже ускладнює конструкцію, але, тим не менш, легкі деталі типу бруска можна розпускати під кутом, притискаючи їх до бічного упору, який нахиляється.
Шкала, за допомогою якої виставляється бічний упор
Якщо наголос може пересуватися по окремій направляючої планки, на якій є шкала, то вам пощастило – ви можете застопорити його під потрібним вам кутом. На жаль, в деяких випадках наголос пригвинчений безпосередньо на площину столу та його регулювання доводиться робити за допомогою сторонніх інструментів для вимірювання.
Стругання площині з нахилом по упору
Всі верстати такого типу мають функцію фугування, а у деяких, більш дорогих, є також і рейсмус, отже, ви можете робити чистову обробку заготовок. Якщо на столі є непохитний упор, то знімати фаску або навіть шар по площині зовсім не складно, але при цьому виконавцю найкраще знаходиться збоку станка, з боку, що ближче до диска (зменшується відкрита частина ножового вала).
Висота робочого стола регулюється
Для того щоб збільшити або зменшити глибину стругання за один прохід, ви можете піднімати і опускати робочий стіл. Система регулювання у різних моделей теж може бути різною, але в цьому досить просто розібратися з допомогою інструкції від виробника.
Нарізали паз
На деяких універсальних верстатах з краю заготовки можна вибирати пази, хоча ця функція обмежена по глибині, в залежності від марки. Для цього використовується все той же знайомий паралельний упор, лише для підвищення якості обов’язково слід проконтролювати положення ножів на барабані.
Висновок
Купуючи такий багатофункціональний верстат для обробки деревини, ви отримуєте унікальну можливість вдосконалити свою майстерність, завдяки точним розмірам виробів, яких можна домогтися, автоматизуючи процеси. Звичайно, своїми руками, пилою і рубанком теж можна домогтися багато чого, але вручну ви ніколи не досягнете такої продуктивності.
