Карбоновий тепла підлога: конструкційні особливості та монтаж
Однією з останніх розробок в області створення ефективних систем обігріву приміщень є стрижневою карбоновий тепла підлога. В основу конструкції такої системи закладені графітово-срібні стрижні, з’єднані кабелем з високим ступенем захисту.
Зміст
Технологія монтажу карбонового теплої підлоги
Укладання карбонового підлоги під плитку
Про конструкції карбонового нагрівального підлоги
Переваги, якими володіють карбонові підлоги:
можуть бути використані в якості основної або додаткової системи;
мала вага конструкції не створює навантаження на перекриття;
можуть бути виведені з експлуатації в будь-який час;
економічність;
не бояться корозії;
стрижні можна розташовувати під меблями – перегріву система не боїться;
термін служби дорівнює терміну експлуатації опалювального будівлі;
немає необхідності виділяти приміщення для бойлерної;
може використовуватися з будь-якими покриттями;
можливий монтаж на площах якого розміру і будь-якого призначення;
системи мають вибухо – і пожежобезпечність;
електромагнітне випромінювання відсутнє;
може використовуватися в приміщеннях з високою вологістю.
Карбоновий інфрачервона тепла підлога можна змонтувати, не володіючи спеціальною підготовкою. Роботу можна розділити на наступні етапи.
Основний комплектуючою частиною, з якої збирається тепла підлога – карбоновий мат. Кількість його залежить від площі приміщення. Якщо карбоновий мат буде використаний в якості основної системи обігріву – досить його придбати в кількості близько 80% від загальної площі підлоги. Разом з ним придбавається терморегулятор-термостат, комплект електропроводки, бітумна ізоляція, муфти сполучні, гофрована труба та теплоізолятор з тепловідбивним зовнішнім шаром. Знадобляться також обтискні кліщі і будівельний фен.
Базова поверхня очищається від сміття, при необхідності вирівнюється стяжкою.
Настилається теплоізоляційний матеріал, в якості якого може бути використаний спінений поліетилен з фольгованим шаром.
Теплоізоляція необхідна для зниження втрат теплової енергії. Розташовується поліетилен фольгованим шаром догори. Листи вирівнюються, укладаються встик і скріплюються скотчем, на підставі фиксируруются будівельним степлером. Важливо: поверх фольги повинна бути захисна плівка. Вона запобіжить руйнування металізованого покриття під впливом лугу, що міститься в цементно-піщаному розчині стяжки.
Укладається суцільний карбоновий тепла підлога. З’єднання елементів виконується з допомогою монтажних комплектів, відповідних марці теплої підлоги і монтажних проводів. Верхньою стороною повинна бути та, на якій розташовані сполучні гільзи. Розкладка виконується з боку терморегулятора (від обраного для нього місця). Важливо, щоб сусідні смуги не заходили один на одного внахлест. Щоб вони не зсувалися, фіксуємо тепла підлога скотчем.

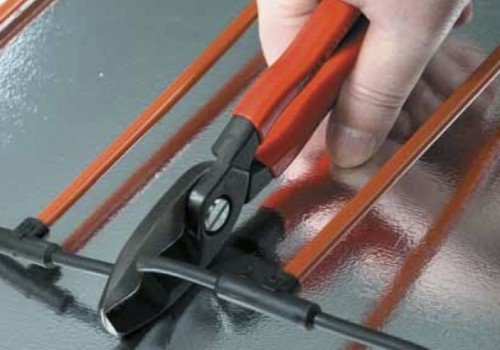

У тому випадку, якщо потрібно розгорнути полотно або змінити напрямок укладання, перерізають посередині провід, що з’єднує сусідні карбонові стрижні. Після цього смугу можна буде розгорнути.

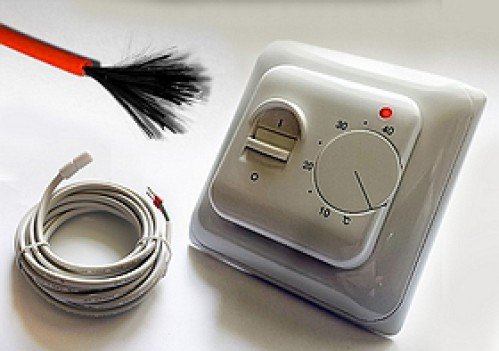

Встановлюємо терморегулятор. Для нього вибираємо місце на вільній стіні на висоті від 300 мм над рівнем підлоги. Необхідно підготувати невелике поглиблення для терморегулятора і паз для проводів в захисною гофрованою трубою.

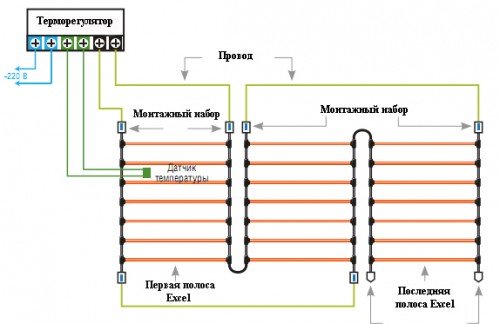

Підключаємо терморегулятор до електричної мережі кабелем ВВГНГ 1?2,5 або інших з аналогічними характеристиками. До вказаних у посібнику клем приєднують висновки нагрівального підлоги.
Захист від ураження струмом забезпечуємо за допомогою ПЗВ – пристрій захисного відключення (його встановлюють у розподільному щитку).

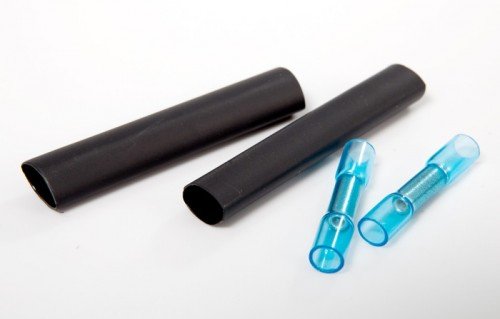

Смуги з’єднуємо один з одним монтажними проводами. Ізоляцію на кінцях розрізаних з’єднувальних проводів зачищаємо і вставляємо в муфту, яку обжимаем спеціальними кліщами. Герметичність забезпечить термоусаживаемая трубка (надівається на провід завчасно): її підігрівають звичайної запальничкою або будівельним феном, починаючи посередині і рухаючись до країв.
Аналогічно виконуємо приєднання силових проводів. Перевіривши схему, підключаємо гріючий підлогу до електромережі.
Термодатчик в підлозі розташовують так, щоб він знаходився точно посередині між двома сусідніми стрижнями. Для датчика штробят паз, а фіксують деталь скотчем. Сам датчик разом із сполучними проводами повинен бути захищений гофрованою трубкою, кінець якої закривають заглушкою. З’єднувальні дроти підключають до клем терморегулятора так, як зазначено в інструкції.
Для захисту системи від перегріву необхідний другий датчик, який монтуємо аналогічно.
Тестуємо систему: для цього включаємо її і збільшуємо потужність до максимуму. Випробування не повинно тривати довше 15 хвилин. Необхідно оглянути всі місця з’єднань на предмет щирий і оплавлення ізоляції. Якщо такі будуть виявлені дефекти слід все виправити і випробувати систему знову.
Укладання карбонового підлоги під плитку

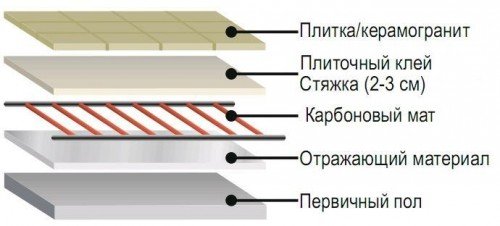

Поверх змонтованого карбонового підлоги, перш ніж можна буде укладати плитку, пристрій стяжки. Для неї слід використовувати спеціальну суміш, призначену для теплих підлог. Слід виконувати такі вимоги.
Мінімально допустима товщина стяжки – 20 мм: це умова продиктовано необхідністю отримання рівномірно нагрівається поверхні.
Укладання керамічної плитки можлива тільки після повного висихання стяжки, тобто через 28 діб.
Карбонові стрижні можна укладати безпосередньо в плитковий клей. Клеюча суміш вибирається та, що здатна витримувати нагрівання. Шар клею також не повинен бути тонше 20 мм.
Розподіляти клей по підлозі і вирівнювати його можна тільки пластиковим зубчастим шпателем, так як металевий може пошкодити ізоляцію сполучних проводів і карбонових стрижнів.
Для того щоб стяжка або клей не порепатися, уздовж стіни перед заливкою слід покласти смужку з спіненого поліетилену. Вона буде компенсувати теплове розширення.
Про конструкції карбонового нагрівального підлоги
Карбонові стрижні являють собою карбоново-полімерний композит з ізоляцією з поліетилену або поліестеру. До складу композита можуть також входити срібло і графіт. З’єднання виконується багатожильним мідним проводом перерізом 2,5 мм2. Ізоляція з’єднувальних проводів має товщину 3 мм Випромінювання карбонових нагрівальних матів – інфрачервоні хвилі, довжина яких знаходиться в діапазоні 8 – 14 мкм.
Кожен, хто випробував карбоновий тепла підлога, відгуки про такий опалювальній системі залишає тільки позитивні. В приміщенні, що обігрівається завжди буде тепло і сухо, а витрати електроенергії при цьому будуть мінімальними.
Вашій увазі відеосюжет про монтажі карбонового теплої підлоги:
