ЛЕП – лінія, по якій електричний струм доставляється на відстань, до споживача. Такі лінії можуть бути повітряні і кабельні. Повітряні говорять самі за себе: прокладаються по повітрю і кріпляться до спеціальних конструкцій. Кабельні ж прокладаються під землею, під водою або в будівлі. І в тому і в іншому випадку лінії класифікуються за видом струму:
- лінії зі змінним струмом
- лінії з постійним струмом
Класифікація кабельної продукції
При монтажі ліній електропередач використовуються дроти, такі як Норма-кабель, які виходячи з виду матеріалу бувають алюмінієві, мідні і сталеалюминевые. Також вони діляться на ізольовані та неізольовані.
У свою чергу, ізоляція може бути двох видів: тверда і рідинна. Для твердої ізоляції використовують полімерну оплітку (зшитий поліетилен, полівінілхлорид, етилен-поліпропіленова гума, промаслений папір). А для рідкої – нафтове масло. Слід зауважити, що існує вид ізоляції газом, але він використовується вкрай рідко.

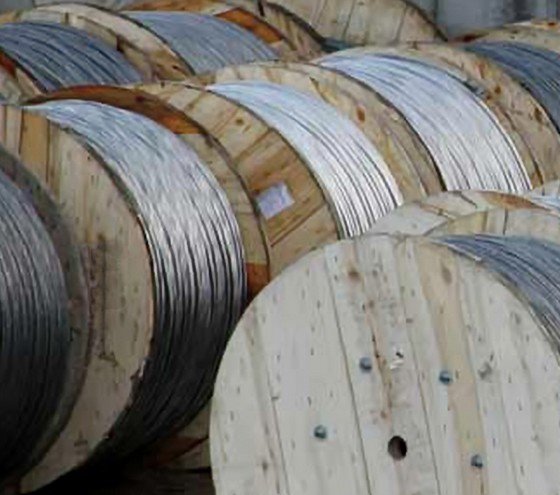

Раніше неізольовані дроти використовувалися при будівництві повітряних ліній електропередач. Але в сучасному світі, переймаючи досвід європейських фахівців, ізольована продукція стала застосовуватися повсюдно.
Класифікація ізоляційних кабелів

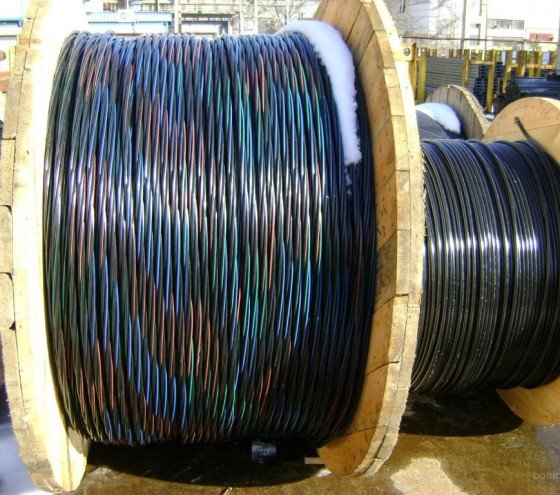

СИП1, СИП2 – використовується при спорудженні повітряних мережевих магістралей і відгалужень від ПЛ. Базисне напругу 1 кВ, частота 50 Гц. Матеріал електропровідної жили – алюміній, ізоляційний матеріал – зшитий поліетилен, термопластичний поліетилен. Нульова жила не ізольована.
СИП3 – виготовлений з алюмінієвого сплаву і ізольований светостабилизированным поліетиленом. Номінальна напруга 20 – 35 кВ. Використовується для повітряних ЛЕП.
СИП4, СИП5 (без несучої жили) – призначений для передачі струму до будівель, і також всередині споруд. Матеріал дротяною жили – алюміній, ізоляція – зшитий поліетилен. Базисне напруга 0.6/1 кВ. Детальніше про ці кабелі можна подивитися тут.
Технічні характеристики відповідають прийнятим стандартам:
Ізольовані проводи можуть мати різний зовнішній діаметр (мм) і масу (кг/км). Переріз жили, що проводить струм, залежить від експлуатаційних умов (від 16.0 до 240.0 мм2).
Монтаж кабелів можливий при температурі не нижче -20 про С.
Максимальна тривала температура нагріву +90 про С.
Експлуатаційна температура коливається від -60 до +50 про С.
Максимальний термін використання 40 років
Є дроти, які виготовляються з використанням противогорючих і, блокуючих воду, матеріалів.
Переваги ізольованою продукції:
знижується ймовірність замикань;
висока стійкість перед зледенінням;
можна прокладати над деревами;
підвищений рівень безпеки під час обривів;
можна приєднуватися і проводити ремонтні роботи без відключення напруги.
При численних перевагах є мінус, який полягає у збільшенні вартості ізольованих проводів у порівнянні з неизолированным.
