Такий вид обладнання, як фугувальні верстати по дереву призначений для того, щоб робити дерев’яні поверхні ідеально гладкими, тобто вони використовуються для фінальної обробки виробів, після чого їх можна використовувати для обробки або створення різноманітних виробів і конструкцій. Такі установки незамінні для тих, хто часто працює з деревиною або займається будівництвом, адже ви можете дуже швидко і якісно вирівняти поверхню.
Розглянемо, на що звернути увагу при покупці і як можна своїми руками зібрати невеликий верстат.

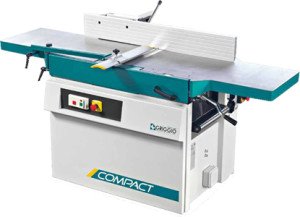

На фото: за допомогою такої установки ви можете зробити дерев’яні елементи гладкими за лічені хвилини
Загальні рекомендації по вибору обладнання
Якщо ви вирішили придбати готову конструкцію, то радимо ознайомитися з даним розділом, він підкаже як уникнути помилок при виборі конкретної модифікації і убезпечити себе від покупки неякісного верстата:
Виробник На ринку представлено досить багато виробників, тому перераховувати всі їх не має сенсу. Ми рекомендуємо заздалегідь ознайомитися з відгуками про тієї чи іншої моделі на спеціалізованих ресурсах в мережі інтернет і не намагатися придбати найдешевший варіант, так як його якість буде не дуже високою. Варто відзначити, що сучасні вироби вітчизняного виробництва не поступаються зарубіжним, а часто навіть перевершують їх по надійності Якість виконання Добротну конструкцію видно відразу, вона буде виконана дуже акуратно і надійно. Всі рухомі частини повинні добре фіксуватися, поверхні не повинні прогинатися навіть під значним навантаженням. Радимо цікавитися наявністю сертифікатів відповідності, це буде служити гарантією встановлення адаптована для наших умов і пройшла всі необхідні перевірки Зручність обслуговування і регулювання Для виконання робіт з максимальною якістю верстат повинен мати широкий спектр налаштувань, особливо це стосується знятого шару деревини. В хорошому обладнанні цей показник можна налаштувати до десятих часток міліметра, що дозволяє обробляти поверхні саме так, як вам треба Продуктивність Всі пристосування даної групи можна поділити на побутові і професійні, перший варіант відрізняється тим, що він не призначений для безперервної роботи, а використовується лише епізодично. Друга група включає в себе обладнання, яке розраховане на високі навантаження і може використовуватися на виробничих лініях, такі рішення вибирають ті, хто постійно займається деревообробкою
Важливо! Більшість моделей фугувальних установок поєднані з рейсмусом, це пристосування дозволяє робити товщину елемента однаковою по всій довжині, ви самі можете налаштувати цей показник, що дуже зручно.

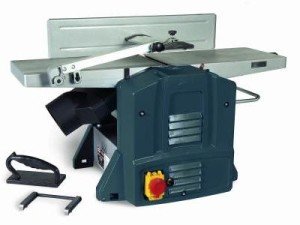

Регульована конструкція зверху і є рейсмус, її можна відсувати при необхідності
Елементи конструкції та їх призначення
Тепер розглянемо кожну із складових частин більш докладно. Всі вони мають велике значення, і якісна робота можлива, тільки якщо всі частини відповідають певним вимогам.
Станина
Найчастіше зустрічається один з трьох варіантів:
- Лита чавунна конструкція в основному зустрічається у вітчизняних моделях і відрізняється високою надійністю і довговічністю. Вона зберігає ідеальну геометрію навіть після багатьох років експлуатації. Найголовніше – спочатку вибрати конструкцію з якісним виконанням без ливарного браку.

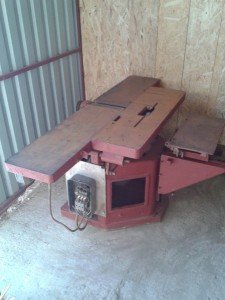

Радянські циркулярні станки по дереву з фуганком найчастіше мали саме чавунні станини, при дуже високій надійності слід відзначити велику вагу, ця невелика конструкція важить близько 500 кілограмів
- Зварні системи найчастіше посилюються ребрами жорсткості для збереження надійності навіть під високими навантаженнями. В професійних моделях для забезпечення стабільності роботи в основу може закладатися бетонна плита, яку можна знімати при переміщенні конструкції. В цілому це досить надійний варіант, якщо висока якість виконання.

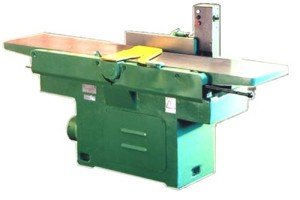

Зварені станини – популярний серед виробників рішення
- Збірні варіанти зустрічаються найчастіше в побутових верстатах для того, щоб їх було зручно перевозити. Важливо, щоб усі елементи були точно підігнані один до одного, а сама станина була міцною і важкою, найчастіше робочий стіл виконується з литого чавуну.
Стругальний вал
Від цього елемента повністю залежить чистота обробки, тому слід звернути на нього пильну увагу.
Найважливіші критерії наступні:
- Ширина робочої поверхні, тут все просто – чим вона більше, тим більші предмети можна обробляти. Ви повинні заздалегідь визначитися з тим, які роботи будуть виконуватися, щоб підібрати оптимальну модифікацію саме для специфіки використання у вашій ситуації.
- Кількість стругальних ножів по дереву також має велике значення – чим їх більше, тим чистіше буде проводитися обробка деревини. Також зверніть увагу на висоту ріжучих елементів, найчастіше вона становить 30 або 35 мм, важливо, щоб у вас згодом не виникло проблем з придбанням додаткових ножів, вони повинні бути у вільному продажу.

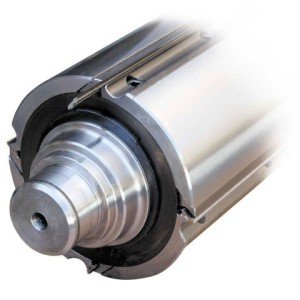

Вал з чотирма ножами – популярне рішення, що забезпечує високу продуктивність і хорошу якість обробки
- Зустрічаються однокромочні і двухкромочные ножі, перший варіант можна періодично заточувати в процесі використання, другий – одноразовий, і якщо елементи затупилися, то вони підлягають заміні. Зайве говорити, що перше рішення краще другого.
Регулювання столу
Від цієї функції багато в чому залежить зручність роботи на обладнанні, тому розберіться, яка система реалізована в тій чи іншій модифікації:
- Блок автоматичного регулювання шару, що знімається – найзручніший варіант, так як вам потрібно тільки задати потрібний показник, а система сама зробить всі необхідні коригування. Природно, що ціна таких верстатів значно вище звичайних, але якщо вам потрібно зручність, то доведеться заплатити за комфорт.
- Більш прості рішення – шків, укріплений на станині або важіль під вхідним столом. Відрізняється і система індикації, вона може являти собою шкалу з поділками або в конструкції може бути механічний цифровий датчик, він дозволяє проводити настройку максимально точно, витрачаючи на це невеликий час.Інструкція по проведенню регулювання обов’язкова до вивчення.
Важіль регулювання повинен бути легкодоступним для зручності використання
Рада! Краще всього спробувати налаштувати обладнання ще до покупки, тому ви зможете дізнатися, наскільки точно і наскільки зручно використовувати той чи інший варіант.
Двигун
Цей елемент забезпечує роботу всієї системи, найбільш важливі наступні фактори:
- Визначальний показник – потужність, чим вона вища, тим більші навантаження може витримувати обладнання. Але вибирати дуже потужні варіанти також не варто, так як при невеликих навантаженнях у вас буде постійний перевитрата електроенергії.
- Також зверніть увагу на привід – шківи повинні бути рівними і міцними, ремені також повинні бути надійними. Краще всього, якщо зусилля передається не через один, а через два або навіть три ременя, така система набагато надійніше і стабільніше працює під високими навантаженнями.
Важливо, щоб ремені були добре натягнуті і не прослизали при роботі
Розмір столу
Цей показник важливий з наступних причин:
- Велика площа підвищує зручність роботи, вам буде набагато зручніше стругати довгі елементи, важливо, щоб у приміщенні, в якому працюватиме обладнання, що було досить місця. У побутових верстатах довжина столу невелика, професійних може становити і кілька метрів.
- При необхідності обробки вузьких торців треба наявність на робочій поверхні упорної лінійки, вона повинна бути досить міцної, щоб не прогинатися під навантаженням, а якщо в конструкції є можливість регулювання кута нахилу, то слід переконатися, що елемент надійно фіксується в будь-якому положенні.

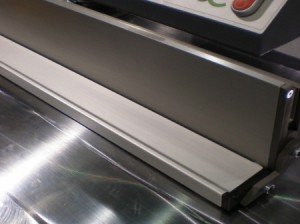

Упорна лінійка повинна бути міцною
Крім того, варто врахувати ще один фактор – наявність автоподатчика, для невеликих обсягів робіт він необов’язковий, але якщо ви згодом вирішите обробляти великі обсяги, то цей вузол буде вельми до речі. Навіть якщо в конструкції немає цього пристрою, повинно бути кріплення для нього, щоб при необхідності ви встановили його.
Особливості самостійного виготовлення
Якщо ви не хочете витрачати гроші на покупку готового варіанту, то можна спорудити саморобний побутової стругальний верстат по дереву своїми силами, роботи проводяться наступним чином:
- В першу чергу необхідно зварити міцну і надійну станину, найчастіше її варять з профільованого прокату або швелерів. Головне – розрахувати ширину конструкції і її довжину, пам’ятайте, чим довше стіл, тим зручніше і простіше працювати на ньому. Нижче представлений простий варіант рами, яку можна зробити за годину.

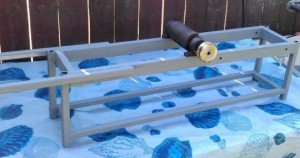

Для невеликої установки вистачить і такий станини
- Другий важливий елемент – строгальний вал, від нього залежить якість обробки, тому краще не робити його самостійно, а придбати готовий варіант, який вже буде оснащений кріпленням і приводними шківами. Важливо підібрати якісний сайт, тому не варто економити на ньому, а купити добротну виріб. І не забудьте про запасних ножах.
Вал визначає якість обробки
- Придбати двигун не складе великої праці, на ринку представлено безліч варіантів, і вам потрібно підібрати оптимальний з точки зору продуктивності. Найчастіше використовуються варіанти потужністю від 2 до 4 кВт, все залежить від ширини валу, чим вона більше, тим вище будуть навантаження на силовий агрегат у процесі роботи.

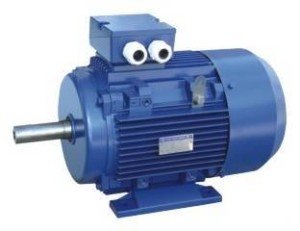

Асинхронний двигун на 2 кВт – одне з найбільш популярних рішень серед тих, хто збирає обладнання самостійно
- Якщо вдасться підібрати для стільниці чавунну плиту – добре, але можна зробити її самостійно – зварити конструкцію з металевих елементів і обшити її зверху листовим металом або фанерою товщиною 16 мм і більше. Важливо передбачити можливість регулювання висоти, для цього можна використовувати просту систему, що складається з упорів і болтів – підкручуючи їх, ви зможете змінювати положення робочої площини.
Якщо зібрано все необхідне, можна приступати до збірки, в першу чергу, треба надійно прикріпити строгальний вал, потім на раму ставиться двигун, причому його шківи повинні знаходитися в одній площині зі шківами на валу.
Далі ставляться ремені потрібної довжини і кріпиться робоча поверхня. Рекомендовано закрити шківи та паси кожухом для забезпечення безпеки.

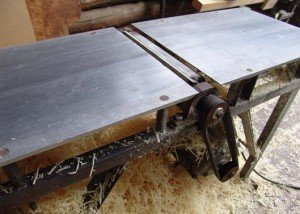

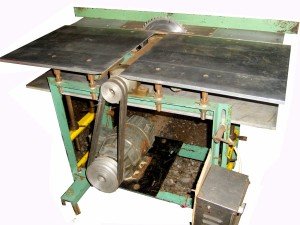

Двигун краще розташувати внизу, так він не буде заважати при роботі
Висновок
Якщо ви часто працюєте з деревом, то вам потрібен фугувальний верстат, його можна купити в готовому вигляді, а можна змайструвати самостійно. Відео до цієї статті розповість додаткову інформацію з даної теми.
