Кожен господар, який бажає гідно облаштувати власну домашню майстерню прагне встановити в ній невеликий, але багатофункціональний верстат. На сучасному ринку вартість подібного устаткування досить висока, тому доводиться робити його самостійно. Бувалі майстри стверджують, що зробити вертикальний фрезерний верстат по дереву своїми руками цілком реально, головне мати бажання.
Фото саморобного верстата з дрилі.
Які існують варіанти
Саморобний фрезерний верстат по дереву для домашньої майстерні, як ви розумієте, те ж робиться не з повітря, тому витратитися на матеріали і основні робочі вузли доведеться. Найчастіше ціна такої конструкції залежить від вартості головного вузла, в який входить електропривод і власне сама ріжуча фреза.
Найпростіший і доступний за вартістю фрезерний верстат можна зробити зі звичайної електричної дриля або перфоратора. Якщо інструмент жорстко зафіксувати на вертикальному кронштейні і затиснути в патрон фрезу, то можна обробляти дрібні деталі, тримаючи їх в руках або фіксуючи в рухомих струбцинах.
Заводський копіювально-фрезерний верстат.
Важливо: ручний фрезерний верстат по дереву для будинку можна робити в двох варіантах. Перше напрям передбачає жорстку фіксацію робочого ріжучого механізму, в той час як сама деталь або станина із затиснутою в ній деталлю робиться рухомий. Другий підхід кардинально протилежний, тут оброблювана деталь жорстко фіксується, а ріжучий інструмент рухається навколо неї.
Ручний фрезер.
Вибір принципу роботи, розмірів і функціональних можливостей обладнання залежать від того, які саме деталі ви збираєтеся обробляти. З тієї ж електродрилі можна зробити верстат з рухомою робочої головкою для вирізання якісних пазів в об’ємних виробах, типу дверей. У цьому варіанті ви отримуєте фрезерно-свердлильний верстат.
Ще одним поширеним напрямком є використання в якості основного вузла ручного фрезера. Звичайно ціна такого інструменту найчастіше вище, ніж у дрилі, але його плюс в тому, що він пристосований для якісного фрезерування, ви лише робите під нього станину і розширюєте його функціональні можливості.
Станина із рухомим різцем зверху.
Теоретично в якості електроприводу можна використовувати будь-електродвигун. Але нормальна дриль або ручний фрезер мають вбудований редуктор, відповідно можуть безболісно витримувати горизонтальні і вертикальні навантаження. Підшипники, утримують вал звичайного двигуна можуть не витримати таких випробувань і швидко висипатися.
Порада: не варто брати електропривод з потужністю менше 1 кВт. Для періодичного використання і роботи з невеликими деталями досить двигуна потужністю до 1,5 кВт. Якщо ж ви збираєтеся працювати на верстаті щодня, то використовуйте фірмовий фрезер з потужністю від 2 кВт.
Принципи складання
Щоб грамотно виконати креслення фрезерного верстата по дереву своїми руками, потрібно мати інженерну освіту, а воно, як відомо, не у всіх є. Але і верстат — не космічний корабель, тут часто достатньо хорошого ескізу.

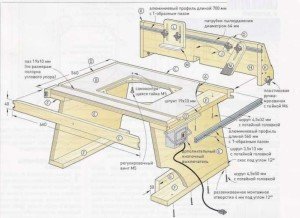

Детальний ескіз фрезерного столу.
Використання дрилі
Для більшості домашніх майстрів не потрібна окрема інструкція, щоб жорстко закріпити дриль у вертикальному положенні на штоку. Крім самого штока, тут достатньо 2-3 металевих хомутів. Але називати таке пристосування станком можна, тільки якщо зробити рухому платформу для оброблюваної деталі.
В принципі це не так складно. На стіл, безпосередньо під дрилем потрібно закріпити дві паралельні напрямні, в самому простому варіанті для цього підійдуть дерев’яні бруски.
Між ними встановлюється дерев’яна платформа з жорстко закріпленими на ній струбцинами, в них буде зажиматься деталь.
Платформу можна рухати вручну або приробити позаду неї важіль.
Жорстко зафіксована дриль.
- З електричної дрилі можна зробити і більш функціональний верстат. Для цього використовується декілька дерев’яних брусків і 4 гладких металевих трубки, бажано з алюмінію. Ідея полягає в тому, щоб забезпечити контрольоване рух дрилі в 3 площинах. Вгору – вниз, вліво – вправо, вперед – назад;
- Для початку доведеться спорудити 2 прямокутні рамки. За рух вперед–назад відповідає рамка, що лежить на столі. На ній встановлюються 2 паралельні металеві трубки, по яких буде рухатися друга рамка, яка перебуває у вертикальному положенні;
- На вертикальній рамці, паралельно столу, між брусками врізається наступна металева трубка. Ця напрямна буде відповідати за рух механізму по сторонам;
- Щоб закріпити на такій рамі саму дриль, нам знадобиться пара планок. Дриль буде фіксуватися на бруску, який монтується між кінцями цих планок;
- З іншого боку цього імпровізованого важеля, планки просвердлюються і надягають на трубку вертикальної рамки;
- Ще одна трубка фіксується паралельно столу на бруску з дрилем. На другому кінці цієї трубки, строго паралельно дрилі монтується ручка для контролю і управління;
- Розміри всіх цих вузлів можуть бути різними, а принцип з’єднання показано на фото.

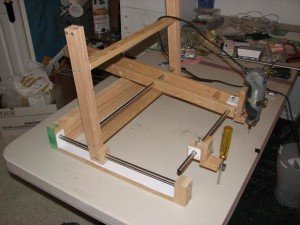

Рухома дриль.
Використання ручного фрезера
На початку статті ми говорили про саморобному вертикальному верстаті для фрезерних робіт по дереву. Це означає, що робочий інструмент встановлюється у вертикальне положення. Якщо дриль зручніше встановлювати вертикально над столом, то ручний фрезер краще стаціонарно вмонтувати в стіл знизу стільниці. Відповідно, перед тим як зробити фрезерний верстат по дереву самому, потрібно підібрати стіл або хоча б надійну стільницю.
Але просто вирізати отвір і прикрутити знизу інструмент не можна. Опорна пластина інструменту повинна знаходитися на одному рівні з базовим столом і при цьому бути надійно зафіксована.
Тому, як правило, сама стільниця складається з двох шарів. Нижній шар має отвір за розміром фрезера. А верхня пластина робиться з двох частин, монтажної для фрезера і базової, яка стаціонарно кріпиться до стільниці.
Принцип стикування деталей.
Як видно на схемі, у верхній пластині по центру вирізається широкий прямокутний ділянку, після чого залишок приклеюється, або прикручується до базової стільниці. У цьому прямокутному секторі робиться отвір по діаметру робочої фрези. Далі, робоча пластина прикручується до інструменту. Тепер можна вставляти і кріпити пластину в нішу. На відео у цій статті показано кілька варіантів збірки таких конструкцій.
Висновок
Як бачите фрезерні верстати по дереву своїми руками збирати цілком реально. Якщо у вас є бажання поділитися своїм досвідом або задати питання по даній темі, пишіть в коментарі знизу, таке спілкування для нас дуже цінно.
