Фрезерний верстат є незамінним видом обладнання для деревообробки, який використовується в самих різних галузях промисловості. Крім того, ручний фрезерний верстат по дереву є дуже корисним інструментом і для домашніх умільців, що працюють з деревом.
У даній статті ми докладно ознайомимося з існуючими видами цього обладнання, а також їх основними функціями.
Вертикальний фрезерний верстат по дереву
Загальні відомості
Призначення
Фрезерний верстат для дерева спочатку призначався для профільного та плоского стругання, наприклад, для обробки кромок, країв заготовок та ін. Однак, функціональність сучасного устаткування не обмежується цими завданнями.
Зокрема, верстати дозволяють виконувати наступні операції:
- вирізати заготовки чи деталі з масиву дерева;
- виробляти відріз;
- вибирати пази і виконувати отвори;
- наносити складні орнаменти і тривимірні малюнки.
В результаті такої універсальності фрезерування є, мабуть, найбільш поширеним типом деревообробки.

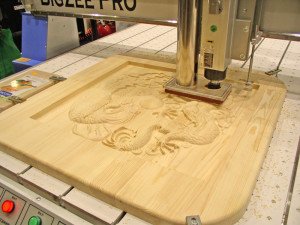

Об’ємна фрезерування
Пристрій і принцип роботи
Як правило, фрезерний верстат складається з наступних основних елементів:
- станини;
- супорта;
- робочого столу;
- вставного шпинделя;
- валу шпинделя;
- фрези (ріжучий інструмент).

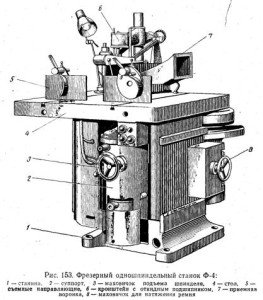

Основні елементи верстата
Конструкція верстата може бути різною, однак, в будь-якому випадку принцип обробки полягає в тому, що ріжуча фреза обертається з високою швидкістю, зрізуючи зайву частину деревини. При цьому або заготівля, або сам супорт здійснює зворотно-поступальні рухи.
Види
Умовно усі види фрезерних верстатів можна розділити на два типу:
- стаціонарні – являють собою громіздке і потужне обладнання;
- ручні фрезерні верстати по дереву – є невеликим електроінструментом, який спрямований на вирішення побутових завдань деревообробки.
Нижче ознайомимося з усіма їхніми різновидами.

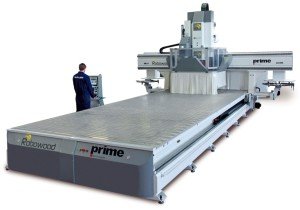

Фрезерний оброблювальний центр
Стаціонарні
В залежності від типу конструкції і призначення, стаціонарні верстати діляться на наступні типи:
Тип обладнання Особливості і призначення Вертикальний з нижнім розташуванням шпинделя Даний вид обладнання дозволяє обробляти наступні види поверхонь:
- профільні;
- прямолінійні;
- криволінійні.
Обробка криволінійних поверхонь здійснюється за шаблоном.Прямолінійні ж деталі обробляються з використанням опорної лінійки. Вертикальний з верхнім шпинделем Такі верстати, як правило, застосовують для виконання наступних завдань:
- вибирання пазів;
- виконання фігурних рельєфів.
Слід зазначити, що це обладнання дозволяє здійснювати обробку деталей з фігурними контурами. Горизонтальні Особливістю цих верстатів є горизонтальне розташування супорта. В силу особливостей своєї конструкції вони застосовуються для обробки заготовок невеликих розмірів. До переваг цього обладнання відноситься стіл, який може переміщатися під різними кутами по відношенню до шпинделя. Верстати з ЧПУ Стаціонарні фрезерні верстати по дереву з ЧПУ і деревообробні центри є найбільш багатофункціональним обладнанням, яке володіє наступними функціями:
- профілювання заготовок;
- вибірка пазів;
- форматна обробка;
- свердління;
- облицювання керамічною плиткою кромок з подальшою обробкою;
- виконання об’ємних візерунків та інша художня обробка дерева.
Треба сказати, що програмне управління у подібних верстатів реалізовано на базі персонального комп’ютера. Це дозволяє використовувати всі переваги багатозадачної операційної системи і керувати процесом у реальному часі.
Ще однією особливістю цього обладнання є трехкоординатное переміщення супорта. Причому, обробка заготовок, як правило, може здійснюватися одночасно з п’яти сторін. В деревообробних центрах зміна ріжучого інструменту здійснюється автоматично, в залежності від виду виконуваної роботи.
Єдиним мінусом таких верстатів є їх висока ціна. Тому їх застосування доцільно лише для обробки дерева в промислових масштабах. Фрезерно-гравірувальні верстати Призначені для виконання таких завдань, як:
- криволінійний розкрій;
- гравірування;
- створення рельєфних поверхонь.
Завдяки можливості виконувати тривимірні рельєфи обладнання знайшло широке застосування на підприємствах, що займаються виготовленням меблів, рекламної продукції і всіляких декоративних виробів. Двосторонній фрезерний верстат Як правило, застосовується для обробки профільних заготовок. Зокрема, це устаткування використовують на меблевих фабриках для виготовлення ніжок стільців та інших меблів. Його особливістю є одночасна обробка заготовок з двох сторін.

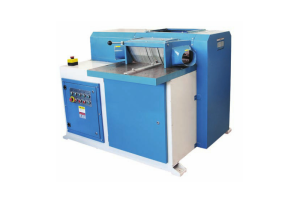

Двосторонній фрезерний верстат
Ручні
Ручне обладнання призначене для виконання невеликого обсягу робіт своїми руками.До цього класу належать такі види верстатів:
Тип обладнання Особливості Ручний фрезер Являє собою компактний пристрій, який дозволяє виконувати наступні завдання:
- вибирання пазів;
- виконання канавок;
- зняття фасок;
- обробка кромок;
- формування профілю на крайках і пласті заготовки;
- виконання прорізів на поверхні дерев’яних заготовок тощо
Нижче детальніше ознайомимося з особливостями роботи з цим інструментом. Дриль з насадкою Даний пристрій являє собою спеціальну насадку для звичайної дрилі. Звичайно, якість роботи цього інструменту нижче, ніж спеціального фрезера. Однак,для виконання разових побутових завдань він цілком годиться. Бор-машина Цей інструмент призначений для обробки дрібних різьблених візерунків. Пристрій складається з електродвигуна і наконечника з фрезою, який з’єднується з двигуном за допомогою гнучкого валу.

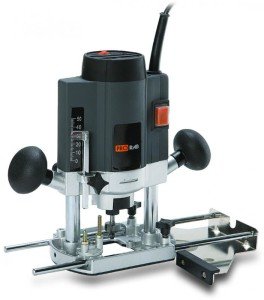

Ручний фрезер
Треба сказати, що існує ще один різновид даного обладнання – це настільні верстати. Звичайно, ручними їх називати не можна, однак, вони все ж належать до побутових.
Ці верстати бувають як з ЧПУ, так і ручним управлінням.
Слід зазначити, що їх функціональність досить обширна:
- можуть використовуватися для формування рельєфних поверхонь;
- здатні виконувати пази;
- можуть розпилювати заготовки;
- здійснюють свердління і розрахунок точок між отворами.

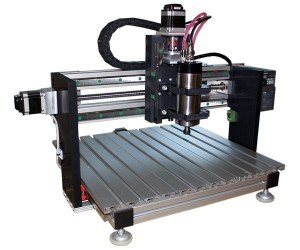

Настільний побутовий верстат
Таке обладнання відмінно підходить для набуття досвіду роботи з верстатами з ЧПУ, а також виконання разових замовлень, наприклад, на виготовлення меблів.
Особливості роботи з ручним фрезером
Наостанок розглянемо особливості роботи з ручним інструментом. Відразу слід зазначити, що для цих цілей бажано мати спеціальний стіл, на якому можна фіксувати заготовки і напрямні.

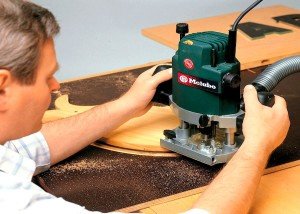

Фрезерування ручним фрезером
Це спростить завдання і збільшить якість роботи. Особливо стіл необхідний для обробки дрібних деталей. В якості направляючих можна використовувати рівні лінійки і криволінійні шаблони, які можна вирізати з цупкого картону або фанери.

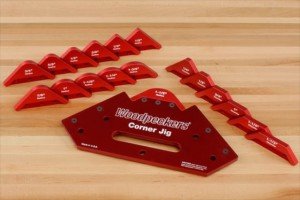

шаблони для обробки кутів
Отже, інструкція по роботі з побутовим фрезером виглядає так:
- перш за все необхідно підібрати підходящу фрезу. На нашому порталі ви можете знайти докладну інформацію про те, якими бувають фрези, і для яких цілей їх використовують;
- потім хвостовик фрези потрібно вставити в патрон, щоб він поринув не більше ніж на 20 мм;
- далі потрібно повернути патрон до клацання і затягнути гайку;
- підготовлений до роботи інструмент потрібно встановити навпроти шаблону;
- потім слід звільнити стопор і плавно опустити інструмент до тих пір, поки ріжуча головка не торкнеться поверхні заготовки;
- після цього механізм потрібно опустити на необхідну глибину і зафіксувати в такому положенні;
- далі фрезер треба плавно просувати уздовж напрямної;
- якщо необхідно виконати обробку деталі на різній глибині, операція здійснюється за два проходи;
Зверніть увагу! Переміщати фрезер можна лише в зворотному напрямку по відношенню до руху ріжучої головки. Інакше інструмент може вирвати з рук, що призведе до отримання травм.

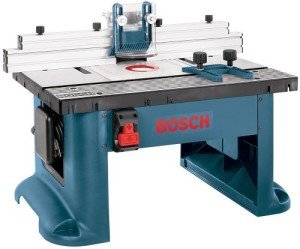

На фото — спеціальний стіл для фрезера
Ось, власне, і весь процес фрезерування.
Правда, щоб робота була безпечною, необхідно дотримувати наступні правила:
- налаштовувати інструмент і кріпити фрези можна тільки після відключення його від електроструму;
- так як фрези обертаються з дуже високою швидкістю, всі оброблювані деталі повинні бути надійно закріплені, в іншому випадку вони можуть зірватися й нанести серйозну травму;
- тримати фрезер під час роботи необхідно міцно і всі рухи з ним повинні виконуватися плавно, без різких ривків;
- перш ніж приступити до роботи, потрібно прибрати з робочого місця всі сторонні предмети;
- виконувати обробку деталей бажано в окулярах і респіраторі, так як під час цього процесу утворюється дрібна деревна пил, яку не можна вдихати;
- в момент дотику фрези до заготівлі інструмент необхідно тримати особливо міцно, так як він може вирватися.
Зверніть увагу! При виборі швидкості роботи інструменту слід враховувати діаметр ріжучого елемента. Чим він більше, тим швидкість повинна бути менше. В іншому випадку поверхня деревини може обуглиться.
Дотримуючи ці нехитрі правила, ви зможете уникнути неприємностей під час роботи.
Висновок
Як ми з’ясували, існує безліч видів фрезерующего обладнання, яке володіє різним набором функцій. Однак, для домашнього використання у більшості випадків достатньо звичайного ручного фрезера. Якщо ж великий обсяг роботи або вимагається виконання складних операцій, можна придбати настільний фрезерний верстат по дереву.
Отримати додаткову інформацію з означеної теми можна з відео в цій статті. Якщо матеріал містить не всі відповіді на ваші питання, ви можете задати їх в коментарях, і ми з радістю на них відповімо.
