Фрезерні верстати по дереву, верстати з ЧПУ та їх особливості. Класифікація по технологічним можливостям

Зміст

  • 1 Особливості
    • 1.1 Загальні відомості
    • 1.2 Основні функції
    • 1.3 Пристрій обладнання
    • 1.4 Основні переваги
  • 2 Класифікація по технологічним можливостям
    • 2.1 Побутове обладнання
    • 2.2 Промислові
    • 2.3 Оброблювальні центри
  • 3 Класифікація по розташуванню супорта

Фрезерні верстати з ЧПУ по дереву є новим поколінням обладнання для деревообробки. Вони більш продуктивні та функціональні, а також володіють багатьма іншими достоїнствами. Нижче ми детальніше ознайомимося з особливостями цього обладнання, його класифікації, а також розглянемо основні функції, якими наділені ці верстати.

Фрезерні верстати по дереву, верстати з ЧПУ та їх особливості. Класифікація по технологічним можливостям

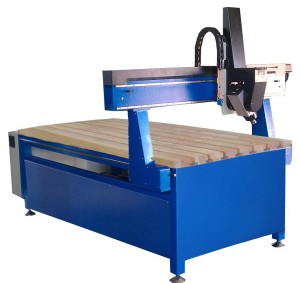

Фрезерний верстат з ЧПУ по дереву

Особливості

Загальні відомості

Головною особливістю розглянутого устаткування, на відміну від саморобного фрезерного верстата по дереву, є те, що процес обробки деревини контролює комп’ютер, що працює під управлінням спеціальної програми. Причому, система базується на основі ПК, що дозволяє працювати в багатозадачному режимі. Іншими словами, програма може контролювати одночасно декілька процесів.

Наявність числового програмного керування значно спрощує роботу з обладнанням, яке виконує операції в рамках заданого спочатку алгоритму дій. Таким чином, у процесі обробки заготовки машина не потребує будь-якого втручання оператора.

Фрезерні верстати по дереву, верстати з ЧПУ та їх особливості. Класифікація по технологічним можливостям

Фрезерний верстат по дереву з ЧПУ — 3D обробка деталі

Основні функції

Фрезерний верстат з ЧПУ може виконувати безліч операцій, основними з яких є наступні:

  • Виконання пазів різних типів;
  • Форматна обробка;
  • Профілювання;
  • Свердління;
  • Художня фрезерування;
  • Об’ємна (3D) обробка;
  • Облицювання керамічною плиткою кромок деталей з їх подальшою обробкою.

Слід зазначити, що існують цілі комплекси, набір функцій у яких значно обширней. Приміром, токарно — фрезерний верстат з ЧПУ по дереву дозволяє обробляти деталі не лише плоским, але і циліндричної форми.

Фрезерні верстати по дереву, верстати з ЧПУ та їх особливості. Класифікація по технологічним можливостям

Основні елементи агрегату

Пристрій обладнання

Розглянуте обладнання складається з двох основних частин:

  • Електронної – включає в себе контролер ЧПУ і додаткові електронні елементи, необхідні для підключення в мережу. Для забезпечення ефективного управління обладнанням верстат може комплектуватися контролером DSP або підключатися прямо до ПК.

Електронні компоненти працюють під управлінням індивідуального.

  • Механічної – складається з наступних елементів:
    • робочий стіл, обладнаний затискними пристосуваннями;
    • станина;
    • рухливий портал зі шпинделем (супорт).

Шпиндель містить цанговий патрон, до якого в свою чергу кріпиться робочий інструмент. Фрези для верстатів з ЧПУ по дереву можуть мати різні розміри різальної кромки і підбираються в залежності від поставлених завдань. У деяких моделях зміна інструменту відбувається автоматично.

Принцип пристрою обладнання заснований на тому, що електродвигун шпинделя передає крутний момент на фрезу. При зіткненні з деревиною, ножі фрези зрізають верхній її шар.

Важливою особливістю таких машин є трехкоординатное переміщення супорта шпинделя. Причому в промислових моделях обробка може здійснюватися одночасно з п’яти сторін.

Фрезерні верстати по дереву, верстати з ЧПУ та їх особливості. Класифікація по технологічним можливостям

Виконана верстатом з ЧПУ деталь

Основні переваги

Серед переваг розглянутого устаткування можна виділити наступні моменти:

  • Широкий набір функціональних можливостей – можу виконувати такі операції, які недоступні для іншого обладнання, зокрема, 3D фрезерування.
  • Забезпечують високоточну і швидкісну обробку, що пов’язано з автоматизацією процесів.
  • Хороший запас надійності і зносостійкості.
  • Зручність експлуатації.
  • Економить трудовитрати і при цьому значно підвищують загальну продуктивність праці.
  • Дозволяють виготовляти деталі з складною просторовою формою.
  • Забезпечують високу ступінь повторюваності, що важливо при виготовленні однакових деталей.

З цих причин дане обладнання отримало широке поширення, причому, як на великих виробництвах, так і невеликих столярних майстернях. Єдиним їх недоліком є висока ціна, особливо це стосується великих промислових агрегатів і обробних комплексів.

Фрезерні верстати по дереву, верстати з ЧПУ та їх особливості. Класифікація по технологічним можливостям

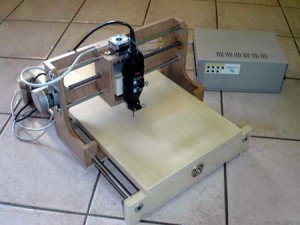

Побутовий (настільний) фрезерний верстат з ЧПУ

Класифікація по технологічним можливостям

За своїм технологічно можливостям розглянуте обладнання поділяється на такі основні класи:

  • Побутові;
  • Промислові;
  • Обробні центри.

Нижче детальніше ознайомимося з кожним з них.

Побутове обладнання

Побутові агрегати відрізняються від промислових в першу чергу компактністю, тому їх ще називають настільними. Крім того, вони оснащуються двигунами невеликої потужності та володіють невеликою швидкістю обробки.

Настільні фрезерні верстати по дереву з ЧПУ призначені для обробки невеликих деталей. При цьому вони можуть виконувати такі операції, як:

  • Виконання пазів;
  • Розрізання заготовки;
  • Свердління і розрахунок відстаней між отворами;
  • Профілювання та ін.

Деякі, найбільш дорогі моделі мають функцію об’ємного фрезерування. Приміром, фрезерний верстат 3Д по дереву з ЧПУ може використовуватися для виготовлення меблів.

Фрезерні верстати по дереву, верстати з ЧПУ та їх особливості. Класифікація по технологічним можливостям

Обробка деталі на невеликому підлоговому верстаті

Дана функція дозволяє наносити будь-які візерунки і зображення на обкатываемую поверхню. Для цього потрібно лише вказати програмі тривимірну модель, яку необхідно виконати з дерева.

Треба сказати, що часто настільний фрезерний верстат з ЧПУ по дереву своїми руками використовують початківці майстра для отримання практичного досвіду, а також для виконання разових замовлень. Справа в тому, що робота на такому обладнанні не вимагає особливих знань.

Зверніть увагу! У процесі роботи з верстатами повинна суворо дотримуватися інструкція з експлуатації та привалу техніки безпеки, так як будь-яке електричне обладнання є джерелом підвищеної небезпеки.

Фрезерні верстати по дереву, верстати з ЧПУ та їх особливості. Класифікація по технологічним можливостям

Промисловий фрезерний верстат з числовим програмним управлінням

Промислові

Обладнання промислового класу застосовується для тривалої роботи, яка здійснюється в автоматичному режимі. Такі верстати оснащуються потужними електродвигунами, що направляють і шпинделями. Крім того, промислові агрегати володіють великим робочим полем.

Як правило, їх використовують у наступних випадках:

  • При обробці великогабаритних матеріалів;
  • Для високошвидкісного здійснення операцій;
  • При різанні листів та ін.

Дане обладнання також відрізняється високою точністю обробки. Крім того, воно дозволяє виробляти продукцію повністю в автоматичному режимі, що стосується не тільки зміни використовуваного інструменту, але і оброблюваних заготовок.

Зверніть увагу! При роботі з будь-яким деревообробним обладнанням, будь то копіювальний станок по дереву або дискова пила, бажано одягати респіратор, так як в процесі обробки деревини утворюється дрібна пил, яка шкідлива для здоров’я.

Фрезерні верстати по дереву, верстати з ЧПУ та їх особливості. Класифікація по технологічним можливостям

Оброблювальний центр з ЧПУ

Обробні центри

Являють собою найбільш складне обладнання, що дозволяє здійснювати максимально точну обробку деталей об’ємних форм. Супорт цих пристроїв може переміщатися в будь-яких системах координат, а також обертатися навколо своєї осі. Крім того, навколо своєї осі часто може обертатися і оброблювана заготовка.

Обробні центри можуть працювати з геометрично складними поверхнями. Іншою їх особливістю є можливість обробки не тільки дерева, але й всіляких полімерів, і навіть штучного каменю.

Звичайно, коштує таке обладнання в рази дорожче, ніж вищеописані верстати і тим більше настільні апарати. Тому вони застосовуються, як правило, на великих виробництвах.

Фрезерні верстати по дереву, верстати з ЧПУ та їх особливості. Класифікація по технологічним можливостям

На фото — горизонтально-вертикально-фрезерний верстат з ЧПУ (з подвійним шпинделем)

Класифікація по розташуванню супорта

Фрезерні верстати з числовим програмним управлінням розрізняються не тільки за призначенням, але і розташуванню супорта. Вони існують двох типів:

  • Вертикальними;
  • Горизонтальними.

На виробництві вертикально-фрезерне обладнання більш бажане, оскільки дозволяє з більш високою точністю виконувати обробку заготовок. Слід зазначити, що вертикально-фрезерні агрегати можуть здійснювати обробку похилих площин незалежно від розмірів заготовки.

Однак, існують деякі операції, з якими ці верстати не можуть впоратися. У такому випадку роботу виконують на вертикально-фрезерному обладнанні. Ось, мабуть, і вся основна інформація про фрезерних верстатах з ЧПУ.

Фрезерні верстати з ЧПУ значно розширили можливості по обробці деревини в промислових масштабах. Крім того, дане обладнання є незамінним на виробництві для збільшення продуктивності праці за рахунок скорочення часу обробки заготовок і виробів.

На відео у цій статті можна ознайомитися з додатковою інформацією щодо зазначеної вище теми.
