Коли на вулиці сльота або морози, дощ або сніг, приємно повернутися в будинок, де тепло і затишно. Але ці умови неможливо створити без опалення, на утримання якого в холодну пору року йде значна частина сімейного бюджету. Особливо це стосується будинків, де встановлені електричні прилади опалення. Однак завдяки сучасним технологіям є більш дешевий вихід із ситуації. Наприклад, укласти електричний тепла підлога своїми руками.

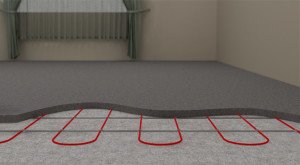

Загальна схема теплої підлоги

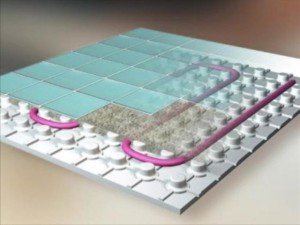

Почнемо з розташування матеріалів, які використовуються при спорудженні опалювальної системи такого типу, і підемо знизу вгору:
- Підставою є бетонна плита перекриття. Дуже важливо, щоб її поверхня була більш-менш рівною. Тому рекомендується нанести зверху не дуже тонку стяжку з цементно-піщаної суміші.
- Підкладка. Вона повинна бути виготовлена з неплавкого матеріалу з фольгированной поверхнею. Це може бути пінополіетилен або пінополістирол. Такий шар виконує відразу дві функції — гідро – і теплоізоляцію. До речі, товщина підкладки вибирається виходячи з величини теплового навантаження.
- Кріпильний матеріал. Тут можливі два сучасних варіанти — монтажна стрічка або армуюча сітка. Обидва матеріали однаково надійні.
- Нагрівальний кабель, в комплекті з яким встановлюється термодатчик — для передачі сигналу про стан температурного режиму терморегулятора.
- Стяжка. Тут знову два варіанти. Перший — цементно-піщана стяжка. Другий — спеціальні суміші для теплих підлог. Другий варіант краще, але дорожче. Товщина стяжки повинна бути в діапазоні 3-5 сантиметрів.
- Обробний підлоговий матеріал.
Як бачите, пиріг виходить досить товстим. Пристрій теплої підлоги насправді не таке вже просте. Так що не правий той, хто вважає, що спорудити цю опалювальну систему без проблем — суща дрібниця. Проблеми завжди знайдуться, а невраховані нюанси можуть все зіпсувати, і створений вашими руками опалення буде працювати неефективно. Якщо ж ви розберетеся в технології і врахуєте найдрібніші деталі, електричний тепла підлога буде укладений без серйозних проблем.
Етапи монтажного процесу
Почнемо з вибору нагрівального кабелю, а точніше, з його розрахунку:

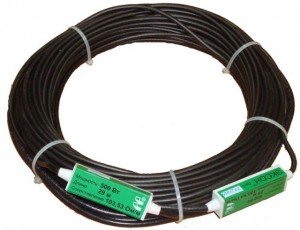

Кабель нагрівальний

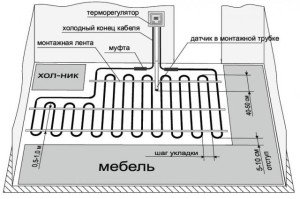

- По-перше, слід пам’ятати, що нагрівальний кабель покриває поверхню, що становить 80% від площі кімнати. Тут не враховуються ділянки підлоги, де планується встановити великогабаритну меблі, а також відступи від стіни, рівні 5-7 сантиметрів.
- По-друге, розраховується теплова потужність кабелю. Для обігріву одного квадратного метра площі необхідний кабель потужністю 180-200 ват/кв. м. Тут важливу роль буде грати крок укладання. Є певна формула, за допомогою якої можна визначити це значення. У нашому випадку обігрівається площа приміщення ділять на довжину нагрівального кабелю і множать на 100. Результат виходить у сантиметрах.
- По-третє, необхідно визначити опір нагрівального елемента. У паспорті цей показник вказаний, але при перевірці він може мати відхилення в нижчу сторону. Так от до 10% — це нормально.
Зверніть увагу! Існують одножильні і двожильні види кабелю. Перший з нагрівальним проводом з’єднується з двох сторін, а другий — тільки з однієї.
Тепер необхідно вибрати систему теплої підлоги по виду нагрівального елемента:

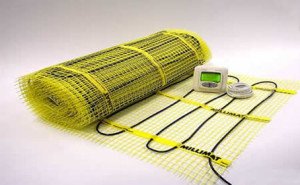

Нагрівальний Мат
Принципової різниці між ними немає, і в обох варіантах присутній кабель. Але в першому випадку можливе його різнопланове розташування по вашому розсуду. У другому випадку такої можливості немає. Зате мати укладати у багато разів простіше. І ще один нюанс. Нагрівальний кабель може бути використаний в якості основного або додаткового опалення, а мати — тільки як додаткова система опалення.
Кілька слів про самому кабелі. Ринок пропонує два його види — резисторний і саморегулюючий. Перший вид — це стандартне виріб, де кабель може бути укладений як в одну жилу, так і на дві. Особливу популярність сьогодні отримали двожильні нагрівальні елементи, тому що їх монтаж спрощено, так і система розсіювання краще. До речі, ще недавно вважалося, що електромагнітне випромінювання негативно діє на організм людини. Але останні дослідження показали, то його величина настільки мала, що нею можна знехтувати.
Саморегулюючий нагрівальний кабель має іншу структуру. Тут, крім нагрівальних, присутні дренажні жили, а також ідентифікаційні волокна. Така конструкція дозволяє самостійно регулювати силу струму по всій довжині контура. Звідси і назва. В такому кабелі ніколи не буде перегріву якоїсь окремої ділянки, що може призвести до порушення ланцюга. Цього не можна сказати про резисторном аналогу, хоча правильно укладений кабель прослужить не один десяток років. І все ж саморегулюючі варіант дозволяє не думати про ремонт. Звідси його висока популярність, а, відповідно, і ціна.
Підготовчі роботи
В першу чергу необхідно вирівняти підлогу. Який матеріал для цього використовувати, вирішуйте самі, ми можемо лише порадити. Звичайно, спеціальні вирівнюючі суміші під теплу підлогу підійдуть краще. Але вони дорожчі.
Після того як стяжка висохне, можна починати укладання підкладки. І тут будьте уважні:
Термо-підкладка з пінополістиролу
- Якщо ви встановлюєте електричні теплі підлоги своїми руками на підлогу першого поверху, то використовуйте для цього пінополістирольний утеплювач товщиною 30 мм
- Для приміщень вище першого поверху товщина підкладки може становити 20 мм.
- Для балконів і лоджій вибирайте утеплювач завтовшки 50 мм.
- В приватних будинках, де бетонна основа лежить на грунті, використовуйте теплоізоляційну підкладку товщиною 100 мм
Зазвичай підкладку кріплять клеєм, але можна і дюбелями, коли встановлюється армуюча сітка. Якщо на цьому етапі використовується клейовий склад, то основа підлоги необхідно обробити антисептичним грунтовкою, щоб запобігти появі цвілі. Утеплювач укладається по всій площі підлоги, а стики між смугами або матами закладаються скотчем або спеціальної самоклеющейся стрічкою.
Тепер можна починати укладання армуючої сітки. Її розкладають на підготовлену основу, зміцнюючи до утеплювача спеціальними кліпсами або дюбелями. Їх довжина повинна в 2 рази перевищувати товщину теплоізоляційного матеріалу. Зверніть увагу на дюбелі — вони повинні бути з широким капелюшком або з широкої шайбою.
Тепер необхідно встановити терморегулятор. Цей прилад монтують на стіні, точніше, його втоплюють у стіну, роблячи заздалегідь невелику нішу під його короб. Робота ця трудомістка, особливо, коли справа стосується бетонних стін. Ніша повинна бути трохи більшого розміру, ніж короб терморегулятора, і від неї вниз обов’язково роблять паз для кабелю. Коли все готово, встановлюють в нішу короб, закріплюють його будівельним гіпсом, потім проводять за штробі гофрований шланг, який виводять на підлогу на довжину не менше 40 см — тут буде встановлений термодатчик. Виходить, що шланг, що з’єднує короб і місце установки датчика, а всередині нього буде проведений провід.
Кілька зауважень з приводу встановлення гофри і датчика:
- По-перше, термодатчик необхідно розташовувати між витками кабелю на невеликому узвишші.
- По-друге, труба не повинна мати різких вигинів.
- По-третє, кінець гофри обов’язково потрібно закрити ізолентою, щоб розчин для поверхневої стяжки не потрапив всередину трубки.
Монтаж нагрівального кабелю
Монтаж нагрівального кабелю
Нагадаємо про один дуже важливий показник — потужності електричного теплого статі. Вона буде залежати від призначення приміщення:
- Для спальної кімнати необхідно вибрати потужність у діапазоні 100-150 Вт/кв. м.
- У ванній і туалеті — 180 Вт/кв. м.
- Коридор, передпокій і кухня — 150 Вт/кв. м.
- Балкон і лоджія — 200 Вт/кв. м.
Отже, приступаємо до монтажних робіт. З кроком ми розібралися вище. Нагрівальний кабель необхідно укласти змійкою і прикріпити його до армуючої сітки спеціальними пластиковими стяжками. Цей процес дуже простий, і з ним ви впораєтеся без проблем. Тут найважливіше — правильно розкласти нагрівальний елемент.
Тепер потрібно встановити термодатчик, приєднати його до кабелю і вивести контролюючий провід до терморегулятора. Якщо ви хоча б трохи знайомі з електрикою, то викликати фахівця немає необхідності. До речі, всі інструкції ви знайдете в комплекті до електричному теплому підлозі.
А тепер ваше нове опалення необхідно перевірити:
- По-перше, перевіряється опір електричного ланцюга. Самостійно це зробити ви не зможете, оскільки тут необхідні спеціальні прилади та досвід їх використання.
- По-друге, включається система і перевіряється, чи все правильно працює, і чи всі дільниці рівномірно нагріваються.
- По-третє, не забудьте замалювати схему розташування витків. Це може знадобитися на випадок ремонту опалення або підлоги.
Стяжка підлоги
Стяжка під тепла підлога
Другий шар стяжки буде по структурі матеріалів точно таким же, як і перший шар. Хочете — вибирайте цементно-піщану суміш з вмістом компонентів 3:1, а хочете — купуйте готові сухі суміші. Це на ваш розсуд. Але є два нюанси, які ви просто зобов’язані знати:
І ще кілька доповнень. Якщо ви вирішили в якості стяжки використовувати суміш з цементу і піску, яку приготуєте своїми руками, то для поліпшення її якості можна додати в розчин спеціальні пластифікатори. Для зміцнення використовують стяжки фіброволокна. Якщо фінішним покриттям буде керамічна плитка, то рекомендуємо використати для неї спеціальний клей для теплої підлоги.
Висновок по темі
Як бачите, укласти електричний тепла підлога своїми руками не так вже просто. І навряд чи хто-то без підказок фахівців може зробити все без помилок. Однак ви можете навчитися монтажного процесу, якщо подивитеся відео, спеціально розміщене на цій сторінці сайту. Адже не дарма в народі кажуть, що «краще один раз побачити, ніж сто разів почути».
