Сучасні ремонтні технології дуже активно починають входити в життя звичайного споживача. Вони дарують можливість користуватися найліпшими комфортними умовами. Тому інтерес до опису докладних інструкцій, що дозволяють самостійно реалізовувати складні технічні проекти, неухильно зростає. Давайте зупинимося на монтажі електричної теплої підлоги під плитку. Дану різновид систем обігріву (на відміну від водяного аналога) можна використовувати в багатоквартирних будинках.
Будь-яка укладка підлоги під плитку складається з декількох етапів:
Щоб зрозуміти алгоритм правильних дій, детально зупинимося на описі всіх перерахованих робіт.
Складання схеми
Перед тим як почати монтаж описуваної системи обігріву, потрібно скласти креслення укладання нагріваючого кабелю або електричних матів, якщо для складання обрані вони. Такий план допоможе уникнути грубих помилок, а також стане у нагоді, коли потрібно буде робити ремонт або виконувати роботи в тому місці, де розміщений кабель.
Доцільно при укладанні електричного кабелю задіяти всю площу приміщення, але при цьому не мати магістралі в місцях, де потім буде встановлюватися сантехніка, легкі перегородки, все те, що так чи інакше може пошкодити дроти в процесі штроблення або свердління підлоги. Також не варто проводити кабель в місцях базування меблів з низьким дном. Вона спровокує труднощі в теплообміні, створить несприятливі умови для нормального функціонування системи.
Дуже важливо при складанні схеми правильно і рівномірно розподілити кабель по поверхні підлоги, грамотно розрахувати крок укладання. Саме він буде відповідати за ефективність обігріву. Розрахувати самостійно крок нескладно. Для цього потрібно скористатися простою формулою — площа обігріву ділиться на довжину електричного кабелю. Виходить крок. Існують жорсткі обмеження розподілу. Так, наприклад, мінімальна величина допустимого кроку становить 7 див.
Щоб не помилитися в розрахунках, можна використовувати електричні теплі підлоги, виконані у вигляді матів. Їх потужність розраховується спеціалістами ще на етапі виробництва. Споживачеві залишається не помилитися у виборі розміру. Вкоротити або звузити мати в ході їх укладання неможливо. І все тому, що вони мають чітку фіксовану основу. Вона виконана з капронової сітки, ширина якої дорівнює 50 см. На неї з розрахованим і запрограмованим кроком надійно закріплений нагрівальний кабель.
Мати набагато легше укладати, ніж тягнути окремий кабель. Використовувати їх можна тим, кого цікавить самостійна установка теплої підлоги.
Підготовчий етап
Перед монтажем електричної системи необхідно визначитися з місцем локалізації терморегулятора і забезпечити підведення до нього електропроводи. Підключення мережі та її заземлення має бути виконане з існуючими нормами ПЕУ. Набагато безпечніше виконати приховану підводку дроту, тому доцільно від підлоги до місця розташування терморегулятора проштробити канал, в якому згодом буде захована закладка живильного проводу і датчика температури.
Після виконання зазначених робіт поверхню підлоги ретельно очищається від пилу і бруду, вирівнюється за допомогою стяжки. Після її висихання можна приступати до монтажу електричної системи обігріву. Сама технологія укладання теплої підлоги під плитку передбачає чітке дотримання необхідної послідовності. Зупинимося на ній більш докладно:
- Проводиться гідроізоляція стяжки. Для цього розстеляється поліетиленова плівка внахлест на стіни.
- Потім укладається теплоізоляції. Після того як поверхня підлоги буде ретельно вирівняна, розстеляється відбиваюча теплоізоляція шаром вгору. Стики рулонних смуг з’єднуються між собою монтажним скотчем. На наступному етапі проводиться кромочная ізоляція. Для цього по всьому периметру стін фіксується демпферна стрічка.
- До укладання електрокабеля варто його попередньо перевірити на працездатність.
- Далі встановлюємо терморегулятор і датчик. Попередньо електропровід, що з’єднує їх, поміщаємо в гофру, потім укладаємо її в штробу, яка була зроблена в стіні.
Зверніть увагу! Кут гофри, що утворюється на стику підлоги і стіни, повинен бути плавним. У підсумку після складання даного сайту дроти датчика температури і нагріваючого кабелю повинні йти в гофре до терморегулятора.
- Далі можна укладати кабель або мати. Умови їх розміщення були вказані вище. Кабель укладається на монтажні стрічки, які розташовуються перпендикулярно напрямку укладання кабелю. Вони повинні фіксувати його через кожні 30-40 см з допомогою відбивається пелюсток монтажної стрічки.
- Кабель укладається з однаковим кроком. Радіус вигину не повинен бути менше 3,5 див. Термоусадкові муфти, якщо такі застосовуються, повинні розташовуватися тільки на прямих ділянках лінії. Мати укладаються набагато простіше. Вони кріпляться на поверхні за допомогою клейких стрічок, розташованих з нижньої сторони капронової сітки. Зверху відразу на матюки можна наносити клей для плитки на теплу підлогу і садити на нього саму керамічну плитку. Кабель потрібно утоплювати в стяжці.
- Після укладання електричного кабелю зверху його закривають цементно-піщаною стяжкою. При цьому її висота над нагрівальним кабелем не повинна перевищувати 3 див. Замість стяжки можна виконати наливну підлогу. Якщо виконана стяжка перед укладанням фінішного покриття, доцільно укласти звукоізоляційну підкладку.
Підключення теплої підлоги
Кабельні системи опалення теплої підлоги
Фахівці перед підключенням перевіряють кабелі і дроти за допомогою спеціальних приладів. Мультиметром вимірюється кабель живлення. Результати перевірки повинні збігатися з вказаними виробником показниками (допускається відхилення на 5-10%).

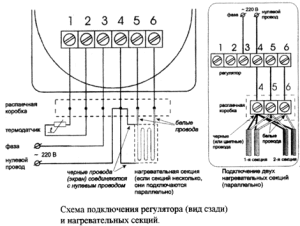

Далі мегаомметром вимірюється опір ізоляції мата. Показники повинні бути не менше 10 МОм. Підключення системи проводиться відповідно до прикладеної виробником інструкцією.
Зверніть увагу! Всі роботи з підключення теплої підлоги проводяться при відключеному електроживленні.
В кабелі електроживлення і нагрівального мату повинен бути обов’язково один провід, який відповідає за заземлення системи. При монтажі вони з’єднуються і фіксуються захисної клемою.
Звичайно, укладання електричної теплої підлоги можна виконати самостійно, але набагато безпечніше довірити процес підключення професійному електрику. Тільки він зможе провести всі необхідні заміри і виявити допустимі значення.
Узагальнення по темі
Електричний тепла підлога можна встановити при бажанні в будь-якому місці — навіть у ванній кімнаті і на кухні. Іноді вибір саме цього різновиду системи обігріву диктується особливими умовами експлуатації приміщення. Так, водяна магістраль набагато економічніше, але встановлювати такий теплий пол у багатоквартирному будинку, де подача гарячої води відбувається централізовано, не можна. Тому багато хто і намагаються освоїти підключення електросистеми самостійно.
