Виготовлення меблів чи будівельних конструкцій з дерева пов’язане з необхідністю облаштування глибоких прямокутних пазів і підгонки шипів під ці пази. Якщо для разової роботи можна скористатися дрилем і стамескою, то на виробництві застосовуються довбальні верстати по дереву. Про принцип їх роботи, а також можливості зібрати таке обладнання своїми руками ми і поговоримо далі.
Фото відцентрового долбежного верстата.
Які бувають верстати
В принципі вибір тут невеликий, подібне обладнання буває двох типів:
Професійне обладнання
Головним елементом відцентрового верстата є спеціальна ланцюг, що складається з окремих ланок, з’єднаних шарнірним способом. Кожна ланка має гостро заточений фрезерний зуб.
Сама ланцюг натягнута на направляючу планку, в нижній частині якої встановлено ролик, а верхня частина планки обладнана зірочкою, яка власне і приводить в рух механізм.

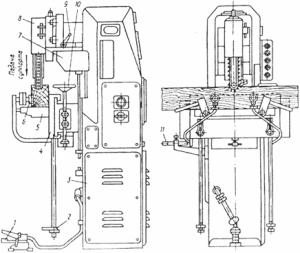

Схема долбежного верстата з ланцюгом.
Влаштовано таке обладнання відносно просто. На загальній станині закріплений рухливий супорт з електродвигуном і встановлений стіл з механізмом фіксації, який і затискається деталь. При запуску обертання електродвигуна за допомогою пасової або шестерінчатої передачі подається на зірочку, яка приводить в рух ланцюг.
При загальній схожості принципу дії, існують верстати, на яких рез здійснюється за допомогою рухомого супорта, при нерухомому столі. І верстати, в яких фрезерна ланцюг закріплена нерухомо, а стіл у свою чергу обладнаний роликовими санчатами, які приводяться в рух механічною або гідравлічною системою.
Верстат з рухомим супортом.
Важливо: поздовжнє рух заготовки відносно ріжучого механізму, в обох видах верстатів здійснюється тільки переміщенням столу.
Ланцюгові довбальні верстати по дереву, відрізняються стійкістю до навантажень і суттєвим терміном експлуатації. Але переріз отвору буде строго відповідати перетину ланцюга і щоб його змінити, потрібно змінювати саму ланцюг.
Плюс ланцюг при врізанні в масив жартує краю отвору, роблячи їх не рівними. Але цей дефект притаманний тільки старим обладнання з нестабільним притискним механізмом.
Важливо: що стосується верстатів, в яких різальним механізмом є долбежное свердло по дереву, то їх пристрій аналогічно стандартним фрезерних верстатів для дерева, які найчастіше використовуються в роботі.
Фото долбежного верстата фрезерного типу.
Рекомендації по вибору обладнання
Промислове обладнання повинно відрізнятися не тільки надійністю, але ще й серйозним функціональним наповненням, щоб у разі часткового перепрофілювання вам не довелося купувати новий верстат.
- Слід звернути увагу, на який кут може бути розгорнута різцева головка, а також максимально можливий градус нахилу полозка. Крім того, бажано, щоб робоча зона мала можливість додаткової комплектації механізмами повороту.
- Якщо інструкція містить вказівку про можливості довбання в упор, то це говорить про наявність пристосування для роботи з габаритними виробами і серйозною глибини різання.

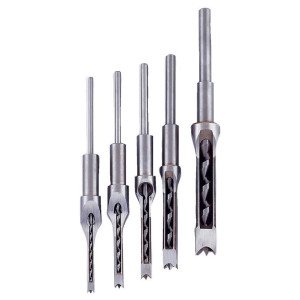

Професійні канавок свердла по дереву.
- Особливу увагу варто приділити приводу руху столу або ріжучої головки. Сучасне обладнання оснащується тільки електричними або гідравлічними приводами. Механічні моделі використовувалися раніше і якщо вам, пропонується верстат з таким приводом, то він, або старе, або саморобний.
- Портативний, переносне обладнання для серйозного виробництва з великим навантаженням не годиться. Такі механізми не розраховані на довбання отворів глибше 100 мм, вони не зможуть довго працювати в безперервному режимі, плюс потужність у них залишає бажати кращого. По суті, головним достоїнством тут є прийнятна ціна.
Якщо коротко сформулювати основний набір факторів, на які потрібно звертати увагу, то він буде виглядати приблизно так:
Схема фрезерування.
Характеристики довбальних верстатів.
Саморобні станки
Саморобний довбильник по дереву, при великому бажанні виготовити не так складно. Звичайно, він буде сильно поступатися заводським аналогам, але зі стандартними дерев’яними виробами для дачі або будинку він цілком впоратися, плюс ціна такого помічника в рази нижче серійних аналогів.
Ручна фреза для верстата.
Довбильник по дереву найзручніше робити з ручної фрези. Звичайно, через брак такої можна використовувати електродвигун відповідної потужності або потужну електродриль, але в цих випадках не слід розраховувати на тривалу і якісну роботу, адже вони не пристосовані до постійної бічній навантаження на вал.
Мала майданчик під фрезу.
Спочатку фрезер жорстко кріпиться в горизонтальному положенні. Так в процесі роботи нам буде добре видно фрезу і сам обираний паз. Плюс при горизонтальному рівні ходу набагато простіше зробити серію однакових отворів.
Компонування вузлів, вид збоку.
За основу береться товста фанера від 10 мм. Розміри платформи варіюються в залежності від габаритів вашого фрезера. Інструмент встановлюється строго горизонтально по рівню, від цього залежить точність виконуваних робіт. Для жорсткої фіксації, під ручки фрезера підкладаються два однакових бруска, вся конструкція притискається металевим штирем, як на фото.
Компонування вузлів, вид зверху.
В принципі таким пристосуванням вже можна працювати, але регулювати глибину і розміри отвору доведеться своїми руками. Для забезпечення відносної точності і можливості робити однакові деталі, знадобиться невелике вдосконалення.
Пристрій важеля.
Щоб забезпечити контрольоване поперечне і поздовжнє рух інструменту потрібно встановити 2 важеля з перпендикулярним напрямним вектором. За умови, що у нас вже є стаціонарна станина, нам для облаштування знадобиться ще 1 лист фанери більшого розміру.
Установка майданчиків на станину.
На більшій аркуші, позаду площадки з фрезером жорстко закріплюється брусок з важелем. На майданчику кріпиться ще один брусок для гнучкої фіксації штока. Рух здійснюється через шток між важелем і майданчиком. Таким чином, ми отримуємо можливість контролю заглиблення.
Фіксація бруска струбцинами.
Для забезпечення поперечного руху на станині закріплюється аналогічний важіль, тільки тепер він з’єднується штоком з великим листом і буде рухатися перпендикулярно. Так як фанера матеріал тонкий, на більшій аркуші також доведеться закріпити брусок для штока.
Удосконалювати це пристосування можна шляхом встановлення напрямних полозка з тонких дерев’яних брусків. Вищевказаний принцип дії можна дзеркально перенести на облаштування столу. У цьому випадку фреза буде базуватися нерухомо, а вибірка буде здійснюватися за рахунок руху столу.
Порада: щоб фанера, дерев’яні бруски добре ковзали, їх можна намазати звичайним воском.
Саморобний верстат з електродвигуна.
На відео у цій статті показана робота долбежного верстата.
Висновок
Як бачите, зовсім не обов’язково витрачатися на дорогі промислові довбальні верстати по дереву для того щоб зробити кілька десятків прямокутних отворів в дерев’яних брусках. Але для серйозного виробництва цей спосіб не підходить.
