Дизельні електростанції: опис, принцип роботи, експлуатація

Дизельні електростанції представляють собою установки, що генерують електричний струм. Вони застосовуються в якості індивідуального джерела електропостачання для заміських будинків, невеликих приватних підприємств. Широко використовуються дизельелектростанції і як резерв на той випадок, коли не працюють централізований джерела. Цим агрегатів і присвячена наша стаття.

Зміст

• Конструктивні елементи дизельної електростанції
  • На що звернути увагу при виборі
• Дизельні електростанції. «За» і «проти»
• Види ДЕЗ
• Поділ дизельних електростанцій за виконанням
• Принцип роботи дизельних електростанцій
• Огляд популярних моделей дизельних електростанцій
  • Дизельна електростанція від Cummins
  • Електростанції дизельні SDMO
  • ДЕС від TESSARI Energia

Конструктивні елементи дизельної електростанції

Центром такого альтернативного джерела електропостачання є дизель-генератор, в склад якого входить:

• двигун на дизельному паливі;
• генератор електричний ;
• система охолодження;
• система мастила;
• система подачі палива;
• пульти управління.

Крім цього основного вузла, дизельна електроустановка укомплектована системами:

Охолоджуючими дизель, куди входять насоси, трубопроводи, баки.

Виявляють двигун паливом. Включають паливні баки, насоси, трубопроводи.

Відповідають за змащування двигуна з такими необхідними елементами, як масляні баки, радіатори, мастилопроводи, насоси.

Здійснюють запуск дизельного двигуна. Сюди входить електричний стартер, акумулятор, генератор для зарядки або компресор повітряний, трубопроводи, пускові клапани.

Призначеними для підігріву дизеля, що включають підігрівачі, вентиляційно-опалювальні елементи, змійовики, лампи.

Ще електростанція оснащена:

• щитами управління з відповідним комплектом кабелів;
• розподільними щитами;
• акумуляторною батареєю і випрямлячами.

На що звернути увагу при виборі

Вибираючи джерело електропостачання, слід подумати над наступним:

Яку конструкцію ви хочете мати: пересувну або стаціонарну.

Яка потужність дизельної електростанції вас влаштує.

Скільки палива споживає агрегат.

Що входить в комплект (автоматика, контейнер, кожух).

Порада: якщо у будинку немає опалення або електроплити на кухні, то вас цілком влаштує потужність 5 Квт, але коли хоч щось одне з двох присутній, то слід вибрати електростанцію потужністю 10 Квт. При виборі орієнтуйтеся не на максимальну потужність, а на номінальну.

Дизельні електростанції. «За» і «проти»

На користь вибору цього автономного джерела живлення говорять наступні факти:

• ДЕЗ є найекономічнішим варіантом. В порівнянні з бензиновими споживають енергоносія менше 40%;
• працює стійко;
• мають високу продуктивність.

Основні недоліки ДЕС:

• запуск проблематичний при низьких температурах;
• потреба в зимовому паливі в умовах холодного клімату;
• порівняно невеликий міжремонтний період.

Врахуйте при виборі: економічність роботи дизельної електростанції — це приватне від ділення ємності бака на витрата дизпалива на годину. Всі показники беруться в л. с.

Види ДЕЗ

Всі електростанції, що працюють на дизельному паливі, в залежності від конструкції поділяються на 2 види:

Стаціонарні. Експлуатація дизельних електростанцій цього виду здійснюється в приміщеннях в безпосередній близькості до того об’єкта, для електропостачання якого вони і призначалися.

Пересувні, що працюють в діапазоні температур -50-+40 градусів C і укомплектовані:

• дизель-електричним агрегатом;
• распредщитом силовим;
• шафою з автоматикою;
• пультом ДУ;
• опалювально вентиляційною установкою;
• акумуляторами і випрямлячами;
• комплектом кабелів для підключення;
• засобами пожежогасіння;
• інструментом.

Для переміщення пересувних дизельних електростанцій застосовують автопричепи:

• 1-вісні для агрегатів потужністю до 10 кВт;
• 2-осна — понад 20 кВт.

По виконуваних функціях ДЕС бувають:

Аварійними. Встановлюють їх там, де паузи в подачі електроенергії неприпустимі.

Резервними. Застосовуються в разі поломки основного джерела або як резерв, коли від стаціонарної мережі з якихось причин не подається напруга.

Основними. Використовують в місцях, де немає централізованого електропостачання і підводити його недоцільно.

Поділ дизельних електростанцій за виконанням

По своєму виконанню дизельні електростанції бувають:

Синхронні, асинхронні. Більш надійні і довговічні перші, але вони погано справляються з тривалими перевантаженнями. Другі переносять перевантаження добре.

Одне і 3-фазними. ККД у 3-фазних вище, вони виробляють напругу 220 і 380В, а 1-фазні тільки менше.

Відкритими, призначеними для роботи в приміщенні.

Ув’язненими в кожух. Зазвичай — це мобільне обладнання.

Контейнерними, призначеними для експлуатації в місцевості з суворим кліматом.

Високовольтними, мають високовольтний генератор. Підвищувального трансформатора немає.

Високовольтними з підвищувальним трансформатором, що дозволяє отримувати напруга 6,3 кВ, 10,5 кВ.

Принцип роботи дизельних електростанцій

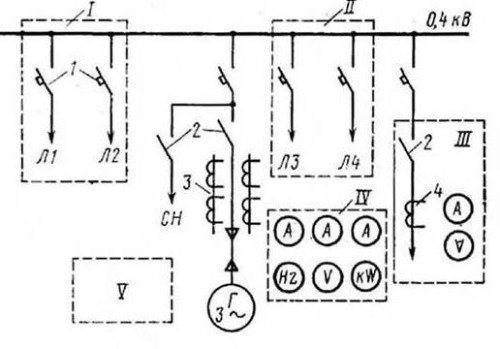

Схема дизельної електростанції 0,4 Кв з 1 генератором виглядає так:

На цій схемі:

• I і II групи ліній, що відходять;
• III – група введення мережі;
• IV – панель управління;
• V – регулятор напруги;
• 1 – вимикачі автоматичні;
• 2 – вимикачі;
• 3 – трансформатори струму генератора;
• 4 – трансформатори струму введення мережі;
• Л1 і Л2 – лінії, що відходять;
• СН – власні потреби.

Принцип роботи агрегату наступний:

• двигун виконує механічну роботу;
• генератор перетворює механічну роботу в електроенергію.

Відбуваються наступні процеси:

При займанні дизельного палива в двигуні внутрішнього згоряння, гази розширюються. Енергія, що виникла при цьому, перетворюється в механічну і обертає колінчастий вал.

Обертальний момент передається на ротор синхронного генератора змінного струму. В результаті з’являється електромагнітне поле.

Це провокує виникнення індукційного змінного струму в обмотці генератора. Струм отримує споживач.

Маючи намір купити дизельну електростанцію, слід добре вивчити пропозиції ринку.

Огляд популярних моделей дизельних електростанцій

Дизельні електростанції, фото і опис яких розміщені нижче, випущені відомими виробниками і відрізняються надійністю і якістю.

Дизельна електростанція від Cummins

Американську компанію Cummins давно визнали лідером по виробництву дизельних електростанцій.

Про переваги дизельних електростанцій Cummins свідчать наступні факти:

Всі вузли і деталі проектують та виробляють фахівці компанії.

Базова комплектація ДЕЗ розширена. Зокрема, примірники, що поставляються в Росію мають таку топливоподающую систему, яка дозволяє використовувати ПММ не найвищої якості без шкоди для експлуатаційних параметрів.

Дизельний двигун, встановлений на Cummins, має водяне охолодження і додаткову систему захисту і контролю і відноситься до екологічно чистого обладнання.

Діапазон потужності Cummins становить 8-2400 кВт.

Електростанції дизельні SDMO

Випускає обладнання як стаціонарне, так і пересувне з високими технічними характеристиками компанія з Франції SDMO Electric. Потужність 0,9-2250 кВт. Відрізняється:

• наявністю унікальної системи управління;
• функціональністю пульта, який має більш ніж 150 параметрів:
• екологічністю;
• витривалістю.

ДЕС від TESSARI Energia

TESSARI — електростанції дизельні, ціна яких цілком виправдана високою якістю. Випускають їх тільки в Італії. Відрізняються відмінними експлуатаційними параметрами:

• запускається як тільки надходить сигнал про відсутність напруги в мережі;
• зупиняється відразу ж після відновлення центрального електропостачання.

Укомплектовані:

Двигунами від авторитетних виробників, таких як Volvo Penta, Iveco, Perkins, Cummins, MAN.

Унікальною системою управління, здатної контролювати роботу ДЕЗ.

Не вимагають обслуговування безщітковими генераторами італійських виробників або Mecc Alte, або Marelli. Вони відмінно пристосовані до перевантажень.

Виготовляються в наступних варіантах:

• відкриті — для установки в приміщенні;
• поміщені в кожух — для зовнішньої експлуатації;
• на причепах для можливості транспортування.

Потужність дизельних електростанцій TESSARI — 15-3 000 кВт.

У цьому відео автор поділився досвідом запуску дизельної електростанції:
