Фрезерування є одним з найбільш поширених видів обробки дерева, так як вона дозволяє виконувати ряд різних операцій. Для кожної з них використовується свій вигляд фрези. У даній статті ми ознайомимося з дисковими фрезами і областю їх застосування.
Дискові фрези
Загальні відомості
В першу чергу розберемося, що таке взагалі фреза? Як нескладно здогадатися – це ріжучий інструмент, що представляє собою тіло обертання з ножами (зубами). В процесі обробки насадка стосується заготівлі, в результаті чого зуби зрізають частину поверхні.
Таким чином, форма обробленої поверхні залежить від форми вихідного тіла обертання, а також розташування заготовки відносно осі насадки. Відповідно, профіль фрези і розташування ножів визначають тип операції, яку можна виконати з деревиною.
Що стосується дискових фрез, то їх можна віднести до найбільш популярним насадкам для фрезера, так як вони дозволяють здійснювати наступні типи обробки:
- Розпилювання деревини;
- Виконання пазів;
- Формування канавок і пр.

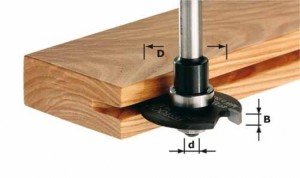

Виконання паза дискової кінцевий насадкою
Вони широко застосовуються в процесі виготовлення таких видів виробів, як:
- Дверні штапики;
- Євровікна;
- Меблеві фасади;
- Фасонні багатопрофільні вироби;
- Паркетна дошка;
- Обшивальна вагонка та ін.
Таким чином, область застосування даного інструменту дуже обширна. Зовні ці ріжучі елементи являють собою диск із зубами, тому що навіть нагадують пилки для циркулярки.
Зверніть увагу! Іноді диски для циркулярки називають фрезами, хоча це насправді пили, а не дискові фрези по дереву для циркулярки.

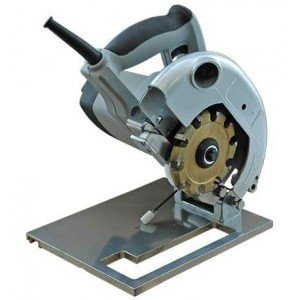

Ручний фрезер з дисковою фрезою
Види
Запорукою успішної фрезерування дерева є правильний вибір фрези. Дискові фрези бувають різних типів. Тому далі ми ознайомимося з усіма ними, що дозволить правильно підібрати ріжучий елемент для виконання тих чи інших операцій.
Отже, даний інструмент розрізняється за такими параметрами:
Відмінності Види Призначення Бувають дискові фрези по дереву для верстата і ручного фрезера. Тип установки Бувають кінцевими і насадними. Розташування зубів Існують трьох типів:
- Пазові;
- Двосторонні;
- Тристоронні.
Спосіб кріплення зубів Розрізняються на припаяні і знімні. Матеріал, з якого зроблені зуби Для цих цілей можуть застосовуватися:
- Тверді сплави;
- Швидкорізальна сталь;
- Алмази та ін.
Від типу матеріалу залежать такі параметри, як:
- Ціна виробу;
- Довговічність;
- Можливість відновлення ріжучої частини.
Найпоширенішими є диски з твердосплавними напайками, так як вони недорогі і при цьому досить довговічні.
Нижче детальніше розглянемо особливості всіх типів цих виробів.

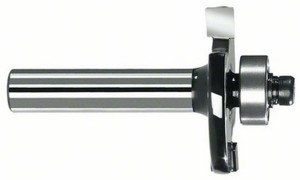

Кінцева дискова фреза
Тип установки
Кінцеві
Кінцеві ріжучі елементи зазвичай застосовуються у вертикально – і горизонтально-фрезерних верстатах, а також ручних апаратах. Основна їх конструкційна особливість полягає в наявності хвостовика, до якого кріпиться дисковий ріжучий елемент.
Кінцеві фрези бувають двох типів:
- Без стопорного кільця.
- Зі стопорним кільцем, в якості якого використовується підшипник. Стопорне кільце може знаходитися над ріжучим елементом або під ним.
Крім того, за типом конструкції вони бувають:
- Цільними – хвостовик впаяний в диск;
- Розбірними – ріжучий елемент кріпиться до хвостовика за допомогою болта.
Зверніть увагу! Інструкція по техніці безпеки допускає заміну насадок тільки на знеструмленому обладнанні.
Даний тип інструменту призначений для обробки площин, пазів і уступів.

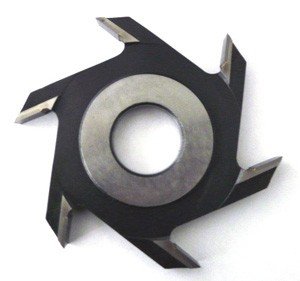

Насадна дискова фреза
Насадні
Насадки даного типу являють собою корпус, який має посадковим отвором і зубами. Вони використовуються для профільної і плоскою обробки дерев’яних заготовок. Основне їх призначення полягає у розпилюванні та обробки пазів.
Слід зазначити, що для прорізування шліців і вузьких пазів і на деталях, а також для розрізання матеріалів використовуються тонкі насадні диски, які ще називають пилами. Особливістю таких насадок є те, що у них по черзі з однієї й іншої сторони заточуються фаски під певним кутом.
Фаска здатна зрізати 1/3 – 1/5 довжини ріжучої кромки. Тому кожен зуб насадки зрізає стружку шириною не менше ширини самого паза. Завдяки цьому покращується відведення стружки і запобігає заклинювання наконечника і його поломка.

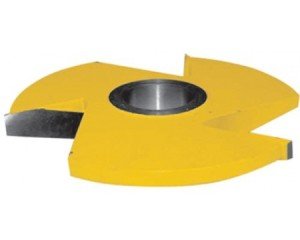

Фреза пазова
Розташування зубів
Пазові
Особливістю цих насадок є те, що ножі у них розташовані виключно на циліндричній поверхні. В цілях зниження рівня тертя товщина диска по торцях на периферії дещо більше, ніж у центрі маточини.
Важливим параметром пазової насадки є її ширина, так як інструмент застосовується як для розпилювання заготовок, так і для обробки пазів. Особливо часто дискова фреза пазова по дереву застосовується для виконання неглибоких пазів.
Зверніть увагу! В результаті сточування зубів товщина диска дещо зменшується. Правда, в більшості випадків це не має практичного значення, так як зміна товщини незначне.

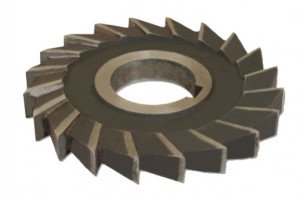

Фреза тристороння
Двосторонні і тристоронні
На відміну від вищеописаних дисків, ножі розташовані на циліндричній поверхні, а також на торці з однієї або навіть двох сторін. При цьому основні ріжучі кромки розташовуються на циліндрі. Бічні ж зуби є допоміжними, так як беруть незначну участь в обробці деревини.
В залежності від профілю зубів вони бувають двох типів:
- Прямі – на торцевих кромках передні кути дорівнюють нулю, внаслідок чого погіршуються умови їхньої роботи.
- Похилі – на торцевих кромках кути позитивні. Крім того, існують тристоронні диски з різноспрямованими зубцями, частина з яких має від’ємні кути, тобто вони частково зрізані. Однак, незважаючи на це, ефективність таких насадок дуже висока.
Кріплення зубів
Припаяні
Як не складно здогадатися, зуби у такий насадки припаяні. Однак, це не означає, що вони мають коротким терміном експлуатації. Як правило, дискові фрези зберігають працездатність і всі свої параметри навіть після 25 – 30 переточувань.
Єдине, цю роботу необхідно виконати правильно, щоб не зіпсувати зуби. Якщо ви не знаєте, як це робиться, краще не братися за заточку своїми руками, а довірити роботу фахівцям.

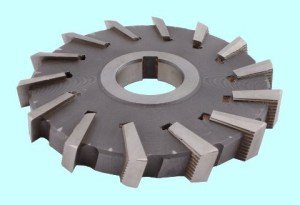

На фото — фреза тристороння зі вставними ножами
Зі змінними ножами
Диски зі змінними твердосплавними зубами останнім часом користуються найбільшим попитом серед майстрів, так як навіть після виходу їх із ладу можна встановити нові пластини. Крім того, існує і ще одне важливе достоїнство цих виробів – можливість регулювання зубів, що дозволяє отримувати пази різної ширини.
Ось, мабуть, і вся основна інформація про дискових фрез, яка дозволить правильно підібрати інструмент для обробки деревини.
Висновок
Дискові фрези дозволяють виконати одні з найбільш затребуваних операцій із деревиною. Однак, слід враховувати, що існує досить багато різновидів цього інструменту. Тому при виборі в першу чергу слід визначитися з основними його параметрами.
