Багато володарі ручних дискових пил замислюються про їх удосконалення, так як цей необхідний в господарстві інструмент при всіх перевагах, притаманних портативним пристроям, не здатний замінити стаціонарну циркулярну пилу.

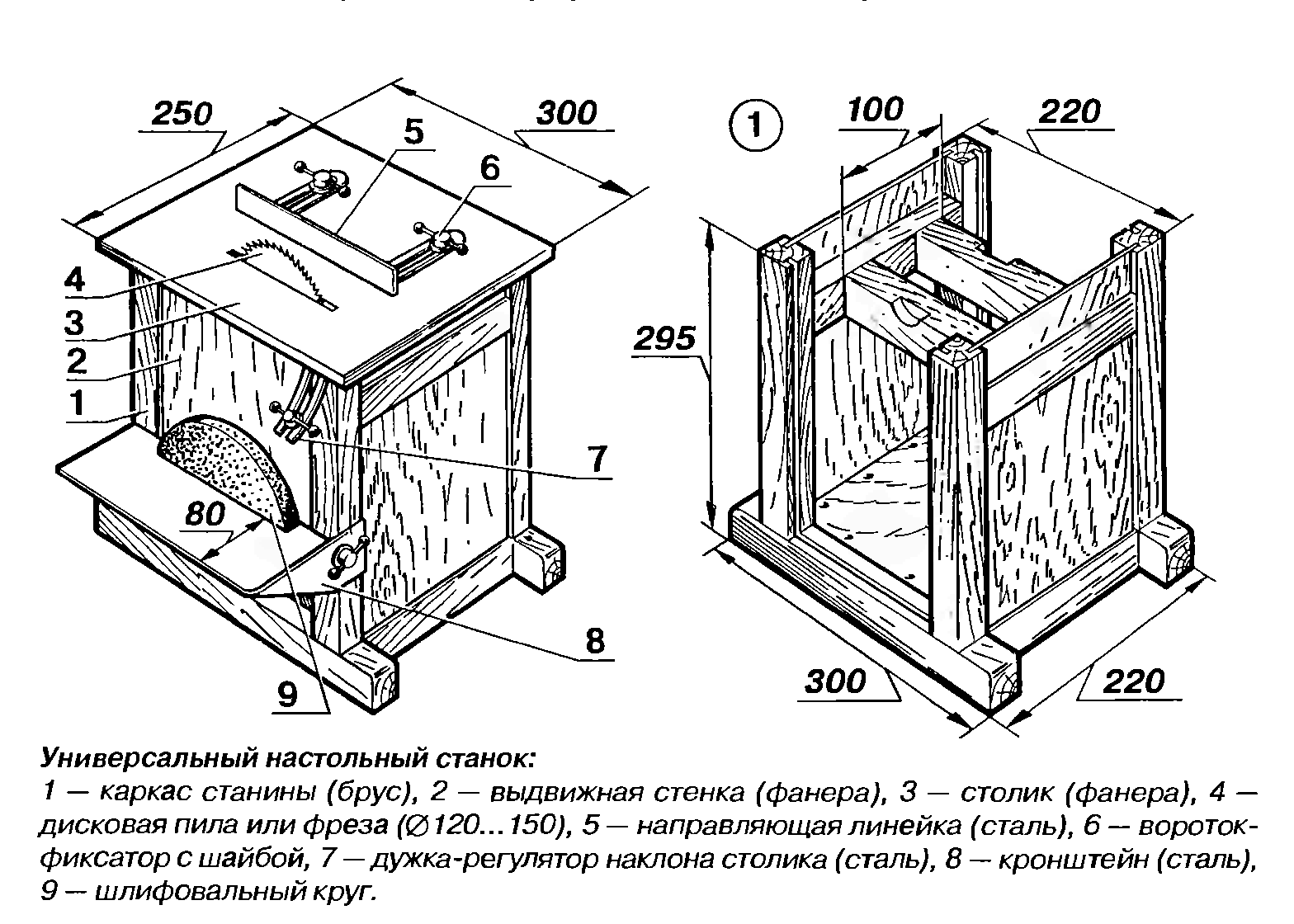

Схема столу для циркулярки.
Конструктори деяких моделей ДП вирішили допомогти споживачам і забезпечили свої вироби пристосуваннями, які хоч якось можуть відшкодувати відсутність столу, потрібного для роботи з матеріалами великих розмірів. І все ж усі конструкторські хитрощі, як правило, є компромісними.
Як зробити з ручної циркулярки стаціонарну
Схема пільного столу.
Звичайно, є спосіб позбутися від недоліків переносного інструменту – купити стаціонарну циркулярку. Проте, раз вже ви стали власником ручної дискової пилки, ви плануєте працювати? Чи Не почати вам з виготовлення столу своїми руками для циркулярної пили, який допоможе перетворити ДП повноцінний верстат? В результаті отримаєте досвід, задоволення від виконаної роботи і, нарешті, потрібний результат.
Якщо у вас є старий стіл (обідній, кухонний, письмовий), то з нього вийде прекрасна станина. Але може статися, що такого під рукою в потрібний час не виявиться, тому вам напевно знадобляться поради, як зробити стіл своїми руками для своєї ДП.
Для робочої поверхні майбутнього верстата ідеально підійде так звана фінська фанера. Цей матеріал ламінована (гарне ковзання заготовок при пилянні), досить товстий (витримає велику масу), вологостійкий (корисна якість для зберігання поза приміщенням) і в той же час не позбавлений такої якості деревини, як легкість обробки.
Приклад столу для циркулярки.
Можете використовувати для виготовлення столу своїми руками і просту фанеру товщиною до 20 мм, тільки її доведеться обробити спеціальними складами і пофарбувати. Ще краще буде накрити стіл листом сталі або текстоліту.
Для виготовлення царг підійдуть будь дошки не менше 40 мм завтовшки, а ніжки можна зробити з дерев’яних брусків, сталевих куточків або профільних труб, але краще всього підійдуть дошки 100х50 мм
Потрібно попередити, поки ви не приступили до роботи, що готовий стіл для циркулярки зменшить глибину різу в дискової пилки якраз на товщину кришки, але якщо ваша ДП оснащена диском великого діаметру, то на робочих характеристиках нового верстата ця обставина мало позначиться.
Повернутися до змісту
Виготовлення кришки і боковин
Роблячи стіл своїми руками, врахуйте, що довжина і ширина його робочої поверхні повинні бути достатні, щоб заготовка всією площиною могла лягти на кришку столу. Від цього багато в чому залежить точність її обробки. Можна додати, що до широкого столу знизу можна прикріпити ще й електрорубанок і лобзик. Тоді вже вийде багатофункціональний верстат.
Збірка передній частині стола.
Виріжте з фанери прямокутний аркуш необхідного розміру і обробіть його краю. Наступного внутрішньої частини стільниці нанесіть розмітку під кріплення. Можете притулити до поверхні підошву циркулярки і обведіть її олівцем, а пільним диском зробіть в стільниці проріз. Якщо ваша ДП буде застосовуватися для розпилу заготовок під різними кутами, то проріз повинна розширюватися до верхньої частини столу.
Можна забрати біля столу кілька міліметрів товщини, щоб постаратися наблизитися до глибини пропилу, передбаченої паспортом вашої ДП. Зробіть для підошви невелике поглиблення фрезером. Звичайно, не зловживайте цією можливістю (глибини в 10 мм цілком вистачить).
Тепер настала пора зробити царги (бічні дошки під стільницею), вони посилять конструкцію і забезпечать надійне кріплення ніжок. До того ж на царге можна буде розмістити фурнітуру для включення і відключення інструменту. Боковини будуть розташовуватися в 5-10 см від країв стільниці. Враховуючи це, відріжте 4 дошки. Зберіть їх в коробку і скріпіть її саморізами (по 2 кріплення на кожен край).
Столярним клеєм обмажте межі, які будуть прилягати до кришки, і стільницю, прикладіть коробку до неї і зафіксуйте царги разом з кришкою струбцинами. Не знімаючи їх, вставте саморізи через робочу поверхню боковини. Не забудьте, що головки кріплення повинні бути врівень з поверхнею столу, тому перед укручуванням саморізів просвердлите отвори свердлом їх.
Повернутися до змісту
Ніжки для столу
Виготовлення столу своїми руками для ДП не закінчилося. Тепер йому необхідно прилаштувати ніжки. Розраховуйте їх висоту так, щоб вам було в подальшому зручно працювати. Ніжки кріпляться до царгам з зовнішньої сторони і стягуються з ними гвинтами, болтами або різьбовими шпильками. Головки гвинтів і болтів, а також гайки повинні бути відокремлені від деревини шайбами.
Навіть якщо ви вважаєте, що надійно закріпили ніжки, все одно їм необхідно забезпечити додаткову жорсткість, адже на зроблений стіл своїми руками будуть діяти дещо інші навантаження, ніж на журнальний столик.
До ніжок з профілю або куточка розпірки доведеться приварювати, а для посилення опор з дощок підійдуть бруски 40х40 мм або 50х50 мм
x
Повернутися до змісту
Необхідні доповнення
Щоб не упустити жодної деталі при виготовленні столу своїми руками, слід знати про обмежувальної або регулюючої планки. На деяких моделях переносних ДП вона є, але її ходу не вистачає для роботи з широкими заготовками.
Стіл циркулярного верстата: 1 – фанерна перемичка; 2 – сталева пластина; 3 – вкладиш; 4 – пиляльний диск; 5 – шурупи; 6 – гвинти з потайною головкою; 7 – дошка станини.
Довжина планки повинна відповідати довжині столу. Вона може рухатися по напрямних з обох сторін кришки або кріпитися струбцинами. У поверхні столу можна зробити 2 перпендикулярні пильному диску прорізи, через які обмежувальна планка буде кріпитися на тій чи іншій відстані від диска. Обмежувач можна зробити з бруска, металевого куточка або профільної труби.
Залишилося зробити для нового верстата новий блок живлення. Це досить проста робота. На одній з царг встановлюється керамічна розетка, куди буде підключена ДП. Кнопка пилки фіксується у включеному стані (не ламайте її, а зробіть простий фіксатор із смужки сталі або алюмінію, обмотайте кнопку з ручкою ізолентою). На проводі, що йде від розетки на царге до мережі, встановіть будь-який вимикає пристрій, що відповідає потужності енергоспоживання дискової пилки. Закріпіть його на боковині у зручному для вас місці.
