Чашкорез для бруса: принцип роботи, різновиди, допомога у виборі

Зміст

  • 1 Що це таке
  • 2 Різновиди чашкорезов
    • 2.1 Ручні
    • 2.2 Стаціонарні
  • 3 Порівняння характеристик
  • 4 Допомога у виборі
  • 5 Висновок

Як влаштований верстат для нарізування чашок в профільованому брусі? Які різновиди чашкорезов пропонуються сучасним ринком? На що варто звернути увагу при покупці? Давайте постараємося відповісти на ці питання.

Чашкорез для бруса: принцип роботи, різновиди, допомога у виборі

Ручний чашкорез за роботою.

Що це таке

Одна з проблем, які виникають при будівництві дерев’яного зрубу — з’єднання вінців у кутах. Для цієї мети традиційно використовуються замкові з’єднання. Найбільш простий і поширений тип — так звані чашки.

В недалекому минулому для вирубки або вирізки чаш використовувався виключно ручний інструмент.

Однак результати його використання часто виявляються невтішними:

  • Точність вибірки деревини незадовільна;
  • Витрати часу надмірно великі;
  • Найчастіше з’єднанню потрібно багаторазова підгонка.

Нарізка чашок на профільованому брусі за допомогою спеціалізованого інструменту дозволяє вирішити всі ці проблеми.

Чашкорез для бруса: принцип роботи, різновиди, допомога у виборі

Для вирізки чаш бажано використовувати спеціалізований інструмент.

Якщо при зведенні зрубів з оциліндрованої колоди форма чаші зазвичай буває напівкруглої, то квадратне або прямокутне перетин бруса вимагає іншого підходу. Замість застосовуваної в чашкорезных верстатах для круглої колоди фрези-коронки тут використовується фреза меншого, ніж паз, розміру.

Вона вибирає матеріал не за одне зворотно-поступальний рух, а шляхом багаторазового переміщення фрези по напрямних; зате один інструмент з єдиною фрезою можна використовувати для вибірки чаш практично будь-якого розміру.

Варто уточнити: циліндрична фреза по зрозумілих причин може вибрати лише чашу у формі прямокутного паралелепіпеда.
Для вибірки замків типу «ластівчин хвіст» використовуються конічні фрези.

Чашкорез для бруса: принцип роботи, різновиди, допомога у виборі

Для вибірки розширюється донизу чаші потрібна конічна фреза.

Різновиди чашкорезов

Будь чашкорез — для профільованого бруса або для звичайного являє собою фрезу на рухомому шпинделі з напрямними та механізмом регулювання. Основні конструктивні відмінності між різними пристроями стосуються насамперед способи взаємної фіксації інструменту і заготовки.

Ручні

Ручний чашкорез — це фрезер, який кріпиться безпосередньо на заготовку з допомогою простого гвинтового механізму. Регулювання положення шпинделя здійснюється вручну, штурвалами; для вибірки нової чаші пристосування переставляється в потрібну точку бруса і заново позиціонується.

Чашкорез для бруса: принцип роботи, різновиди, допомога у виборі

Мобільний чашкорез «Шершень» з фрезером від компанії Макіта.

Стаціонарні

Стаціонарний чашкорезный станок для профільованого бруса відрізняється наявністю нерухомої станини. Брус переміщається по рольгангу або просто укладається на станину і фіксується затискачами — ексцентриками.

В молодших моделях управління шпинделем здійснюється вручну; однак у продажу можна зустріти і пристрої з повністю автоматизованою подачею заготівлі та програмним управлінням.

Порівняння характеристик

Об’єктивно порівняти пристрої, призначені для абсолютно різних секторів ринку, досить складно; однак ми спробуємо це зробити. В якості об’єктів для дослідження нам послужать ручної чашкорез Шершень і стаціонарний верстат НС-4Б «Формат».

Параметр Шершень Формат Маса, кг 18 1000 Максимальна ширина вирізуваного паза, мм 240 270 Габаритні розміри, мм 650*450*400 2500*1000*2600 (без рольганга) Потужність приводу фрезера, Вт 2300 4*5500 Привід шпинделя Ручний Електричний, 2*750 Вт Особливості Можливість фрезерування заготовки з чотирьох сторін без зняття зі станини. Не вимагає установки на фундамент Ціна, рублі 40000 413000 Чашкорез для бруса: принцип роботи, різновиди, допомога у виборі

На фото — стаціонарний чашконарізний верстат НС-4.

Коментарі, здається, зайві. Якщо ви готові переплатити за розширену функціональність, продуктивність і у вашому розпорядженні є виробниче приміщення достатньої площі, буде доречним звернути увагу на стаціонарний агрегат.

В інших випадках більш привабливою виглядає можливість переміщати чашкорезный станок для бруса своїми руками, без залучення навантажувальної техніки, і використовувати його безпосередньо на будмайданчику.

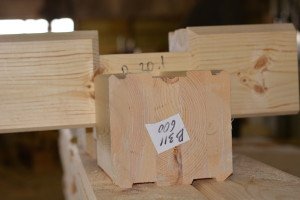

Цікаво: в заводських умовах профільований брус з чашами виготовляється з невеликими припусками на зміну лінійних розмірів при коливаннях вологості.
В результаті в чаші залишається зазор в 1 — 1,5 міліметра.
Ручний інструмент при належній вправності дозволить з’єднувати вінці без зазору.

Чашкорез для бруса: принцип роботи, різновиди, допомога у виборі

Ручний інструмент дозволить з’єднувати вінці без зазорів.

Допомога у виборі

На що звернути увагу при покупці виробу?

Незалежно від виконання ручного або стаціонарного — заслуговують уваги:

  • Потужність приводу фрезера. Більше — краще: збільшена потужність означає підвищену швидкість роботи;
  • Можливість нахилу осі обертання фрези;
  • Максимальні розміри бруса, який може оброблятися обладнанням;
  • Швидкість подачі фрези при електричному приводі шпинделя;

Зверніть увагу: цей параметр лінійно пов’язаний з потужністю фрезера для дерева.
Швидка подача фрези при недоліку потужності приведе до її заклинювання.

  • Наявність або відсутність ЧПУ у стаціонарного станка;

Чашкорез для бруса: принцип роботи, різновиди, допомога у виборі

Чашкорезная лінія з програмним управлінням.

  • Додаткові функції і пристосування. У їх число можуть входити розпилювальні вузли (ланцюгові або дискові), можливість роботи здвоєною фрезою (такою функцією оснащується чашкорез для подвійного бруса). Деякі функції можуть бути опціональними; їх повний перелік зазвичай містить інструкція до обладнання.

Висновок

Сподіваємося, що наш короткий огляд порівняно екзотичного інструменту виявиться корисним читачеві. Дізнатися більше про те, як профільований брус виготовляється з чашками, йому допоможе відео в цій статті. Успіхів!
