Будівництво стін лазні з клеєного бруса

Будівництво стін лазні з клеєного бруса – прекрасний варіант. Крім того, що будівля виходить теплим і екологічним з-за мінімального вмісту клею (набагато менше, ніж у плит ОСБ або ДСП), є й безліч інших переваг використання саме клеєного бруса для будівництва, а саме:

  • зовнішній вид лазні буде естетичним навіть без обробки. Якщо у простого бруса можна зустріти дефекти у вигляді сучків або дрібних тріщин, то клеєний матеріал відрізняється високою якістю і гладкою однорідною поверхнею;

    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

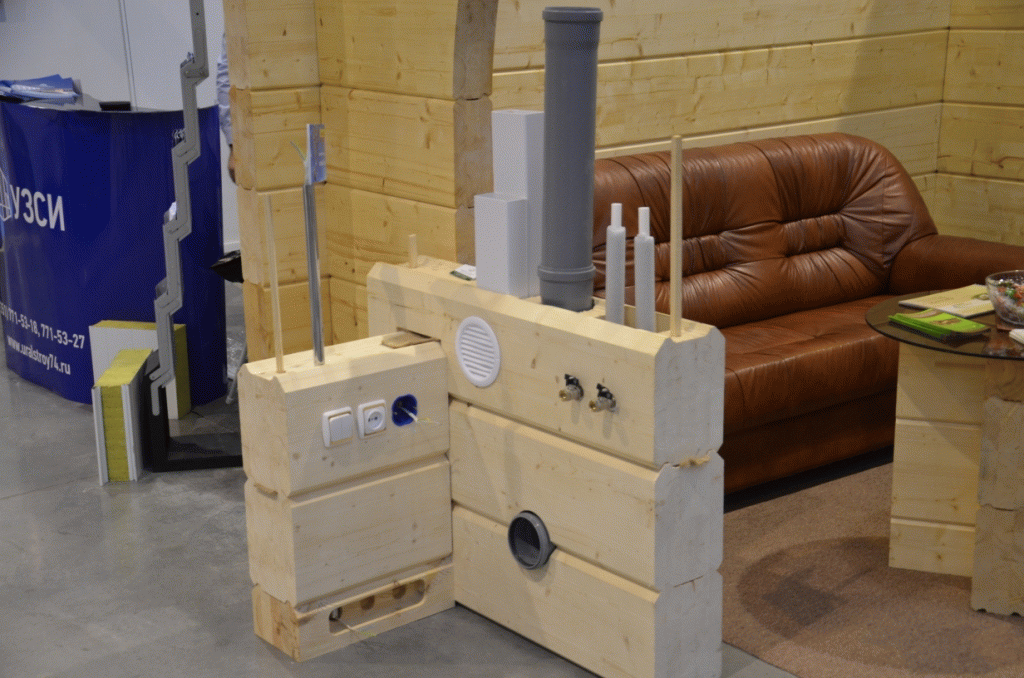

    Демонстраційний зразок стіни з клеєного бруса з комунікаціями

  • при бажанні можна проводити оздоблювальні роботи відразу після будівництва, адже відсоток усадки не перевищує двох відсотків. Для порівняння – оциліндрована колода дає усадку до 20%, тобто висота стель протягом 2-5 років зміниться, наприклад, з 3 метрів до 240 сантиметрів, а в споруді з клеєного бруса висота стін залишиться практично незмінною;

    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

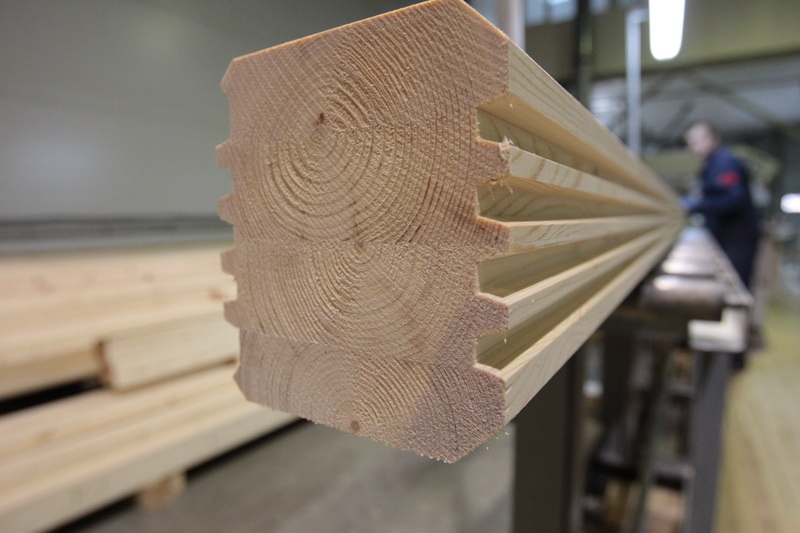

    Клеєний брус — фото

  • матеріал відносно легкий (1 кубометр важить приблизно від 430 до 480 кг при максимальній вологості 12%), питома вага значно менше цегли або блоків, тому для лазні з бруса не потрібно занадто масивний монолітний плитний фундамент, цілком впораються зі своїм завданням стовпчасті, пальові і стрічкові підстави;
  • клеєний брус не розсихається, не тріскається. Відповідно, через деякий час після будівництва не доведеться виробляти шпаклювання або конопачение;

    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

    Переваги клеєного бруса

  • ще одна важлива перевага – з клеєного бруса можна побудувати лазню будь-якої конфігурації, з бажаним кількістю приміщень, еркерами, арочними елементами (використовується гнутий брус), балконом на другому поверсі, верандою або терасою і т. д.;
  • і останній, але дуже важливий момент – в парній лазні з клеєного бруса неодмінно буде приємна атмосфера, легкий пар і приємний аромат свіжої деревини. Брус відрізняється здатністю вбирати або випаровувати зі своєї поверхні вологу, за рахунок чого відбувається регулювання мікроклімату;
  • брус сам по собі матеріал досить теплий, за умови дотримання технології будівництва лазню не доведеться додатково утеплювати мінватою або іншим ізолятором, що дозволить заощадити чимало коштів.
    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

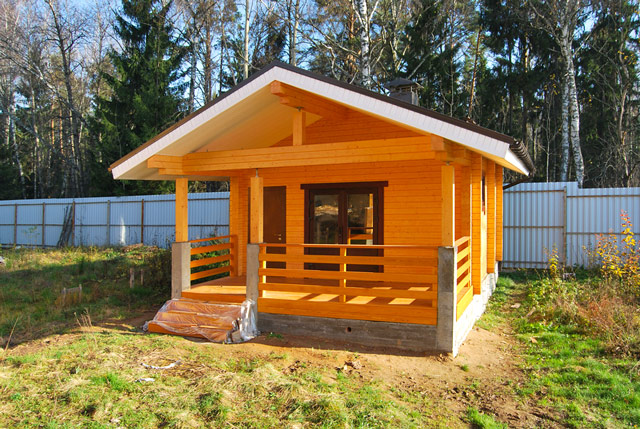

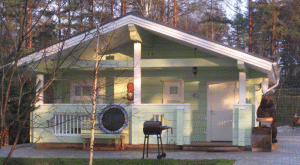

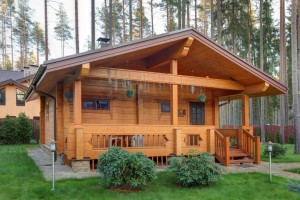

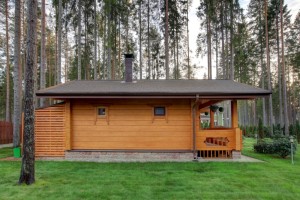

    Лазня з клеєного бруса

    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

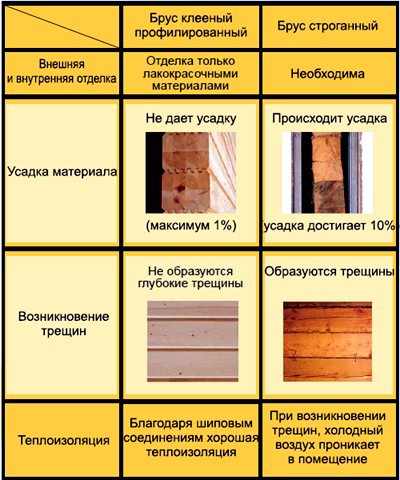

    Порівняльна таблиця характеристик клеєного бруса і звичайного

Зміст матеріалу

  • 1 Вибираємо брус для будівництва стін лазні
    • 1.1 Відео – Процес виробництва клеєного бруса
    • 1.2 ГОСТ 20850-84 «Конструкції дерев’яні клеєні». Файл для скачування
    • 1.3 ГОСТ 24454-80 «Пиломатеріали хвойних порід. Розміри»
    • 1.4 ГОСТ 30972-2002 «Заготовки і деталі дерев’яні клеєні для віконних і дверних блоків»
    • 1.5 Вибір перерізу бруса
  • 2 Проектування
  • 3 Будівництво стін лазні з клеєного бруса. Покрокова інструкція
    • 3.1 Відео – Укладання обв’язки на стрічковий фундамент
    • 3.2 Відео — Укладання перших вінців, нагелі
    • 3.3 Відео — Підведення стін під дах, перекриття укладання
    • 3.4 Відео — Будівництво стін з клеєного бруса
  • 4 Таблиця. Типи з’єднань
    • 4.1 Відео – З’єднання кутів і бруса
  • 5 Ручна вирубка чаш
    • 5.1 Файл для скачування. З’єднання кутові дерев’яних брущатих і рублених малоповерхових будівель. Класифікація, конструкції, розміри

Вибираємо брус для будівництва стін лазні

Клеєний брус виготовляють з сибірського кедра, модрини, сосни, ялини. Окоренную деревину розпилюють на дошки, які сортуються і відкладаються, а згодом склеюються особливим чином і фрезеруються.

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

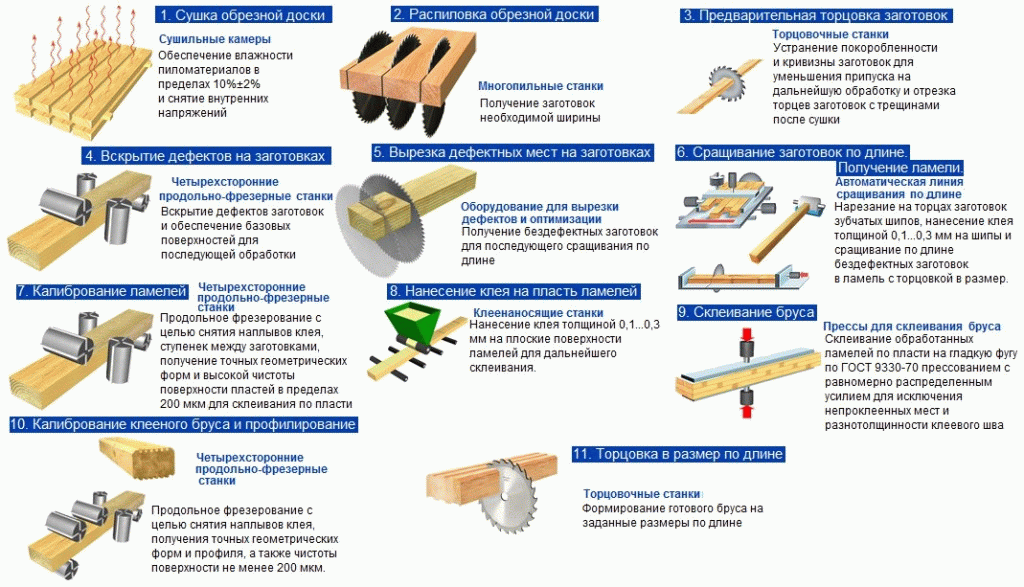

Схема процесу виготовлення клеєного бруса

Також на заводі проводиться вирубка чаш або інших вузлів з’єднання, це означає, що майбутньому власнику лазні знадобиться тільки скласти докладний проект, кошторис, а потім замовити брус на виробництві.

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

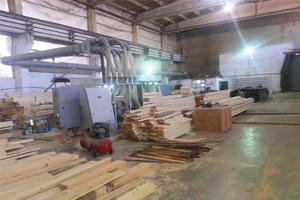

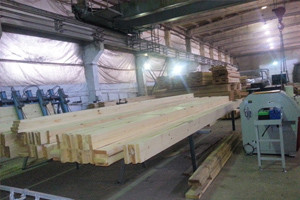

Виготовлення клеєного бруса

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Клеєний брус готовий до упаковці

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Упакований комплект, готовий до відправки

Для з’єднання ламелей використовуються різні види клею: резорциновые, меламінові, поліуретанові, та інші. Рекомендується перед придбанням бруса уточнити клас міцності виробу і маркування використовуваного клею:

  • Д3 – столярний,
  • Д4 – водостійкий,
  • Д4+++ — водостійкий клей з поліпшеними властивостями.

Брус Для лазні з клеєм класу Д3 краще не використовувати.

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Клеєний брус для будівництва стін лазні

Відео – Процес виробництва клеєного бруса

Крім звичайного клеєного бруса можна побачити у продажу утеплений аналог або термобрус. Такий матеріал використовують для зведення житлових будинків, а для лазні він не настільки актуальний, звичайно, якщо лазня будується не на крайній півночі.

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

ППУ брус

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

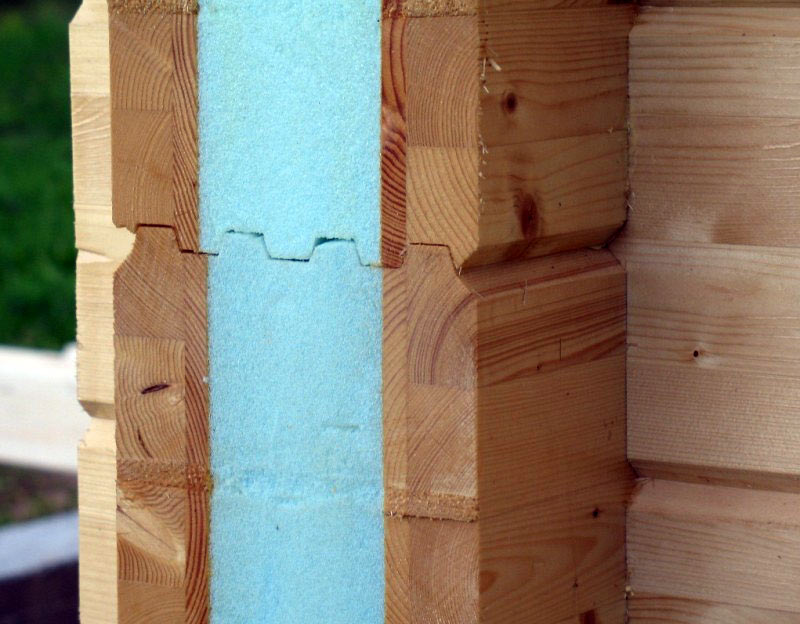

Утеплений клеєний брус

Зверніть увагу! Брус стіновий сертифікується за ГОСТ 20850-84 «Конструкції дерев’яні клеєні», ГОСТ 24454-80 «Пиломатеріали хвойних порід. Розміри», а віконний і клеєний дверний брус по ГОСТ 30972-2002 «Заготовки і деталі дерев’яні клеєні для віконних і дверних блоків».

ГОСТ 20850-84 «Конструкції дерев’яні клеєні». Файл для скачування

ГОСТ 20850-84

ГОСТ 24454-80 «Пиломатеріали хвойних порід. Розміри»

ГОСТ 24454-80

ГОСТ 30972-2002 «Заготовки і деталі дерев’яні клеєні для віконних і дверних блоків»

ГОСТ 30972-2002

При виборі бруса зверніть увагу на його профіль, який може бути:

  • фінським;
  • німецьким;
  • німецьким із зменшеною кількістю шипів.
    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

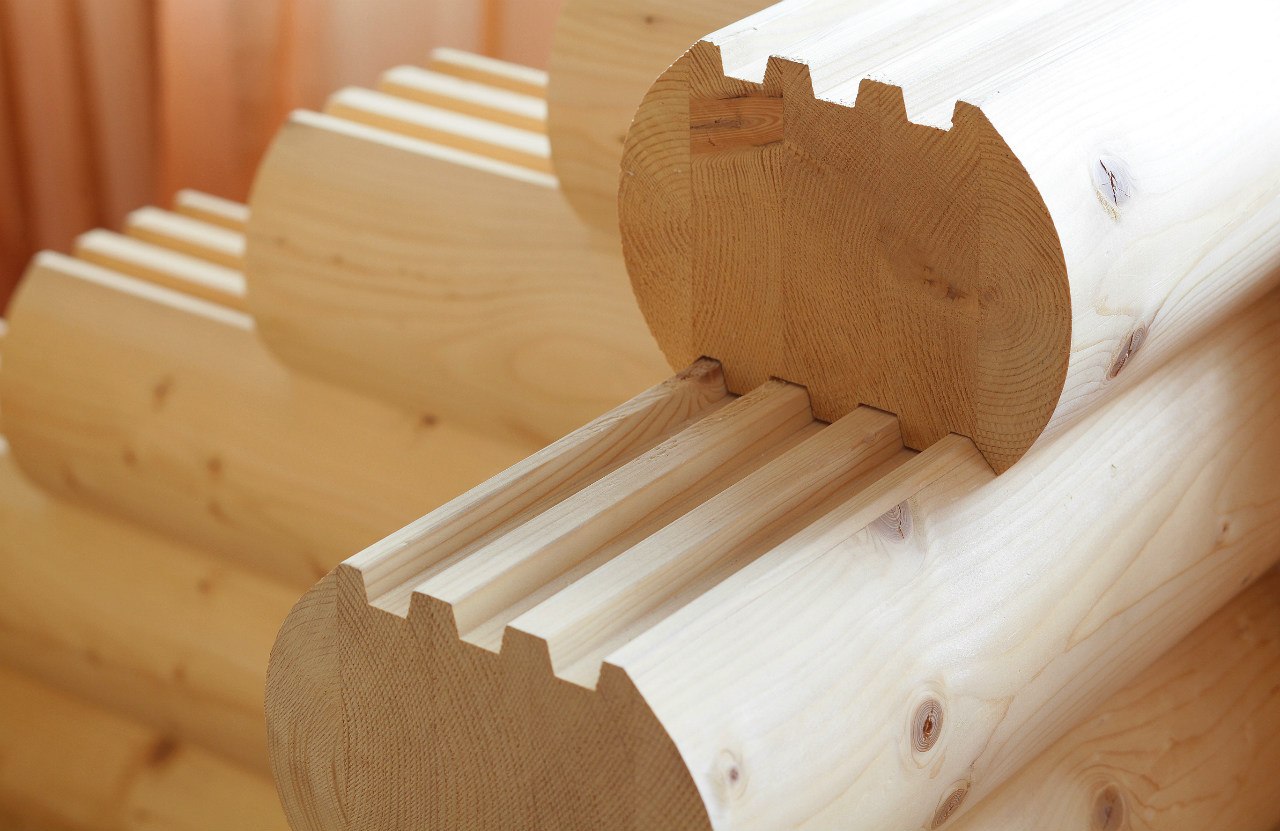

    «Фінський» профіль клеєного бруса

    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

    «Німецький» профіль клеєного бруса

Зверніть увагу! Професіонали рекомендують використовувати брус з модрини для перших двох вінців лазні і брус з сибірської ялини для подальших вінців. Профіль рекомендують вибирати німецький, т. к. він забезпечує не тільки щільну стиковку вінців, але знижує ймовірність продування кутів.

Вибір перерізу бруса

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

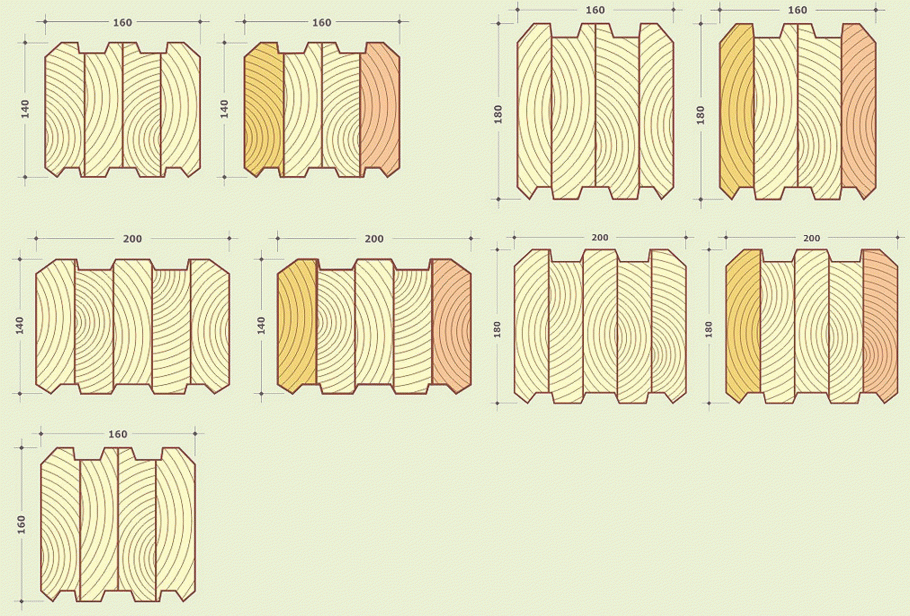

Перерізу клеєного бруса

Клеєний брус виготовляють з квадратним і прямокутним перетином.

Таблиця. Геометричні розміри бруса клеєного стінового

Довжина, ммШирина, ммвисота, мм

Мінімальне значение10008080

Максимум12000380240

Таблиця. Розміри клеєного бруса з сосни та ялини

Довжина, ммШирина, ммвисота, мм

Мінімальне значение600080135

Максимум12000280270

Вартість кубометра бруса складає від 16 до 35 тисяч рублів залежно від виду деревини, сорти, марки та інших характеристик. Щоб не переплачувати зайвого, рекомендуємо правильно вибирати розмір:

  • так, якщо лазня буде використовуватися тільки в теплий сезон року, то для будівництва варто купувати брус з чотирьох ламелей довжиною 6 метрів і перерізом 150х150, 160х160, 180х160 або 140х160 мм. Побудована лазня буде комфортно експлуатуватися в температурному діапазоні від -15 до +40°С;
  • для веранди або тераси, а також для внутрішніх стінових перегородок можна купити брус меншого перетину, наприклад, 100х150 мм;
  • якщо лазня буде експлуатуватися цілий рік (за умови, що температура повітря не опуститься нижче -25°С), краще купувати брус з п’яти ламелей з чотирма клейовими швами, що має переріз 140х200 мм Таку лазню можна поєднати з будиночком для гостей;
  • клеєний брус 180х200 мм актуально набувати для будинку-лазні або банного комплексу, який будуть відвідувати протягом усього року. Брус із зазначеним перерізом прекрасно збереже тепло в приміщенні, навіть якщо температура на вулиці опуститься до -25 градусів.

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

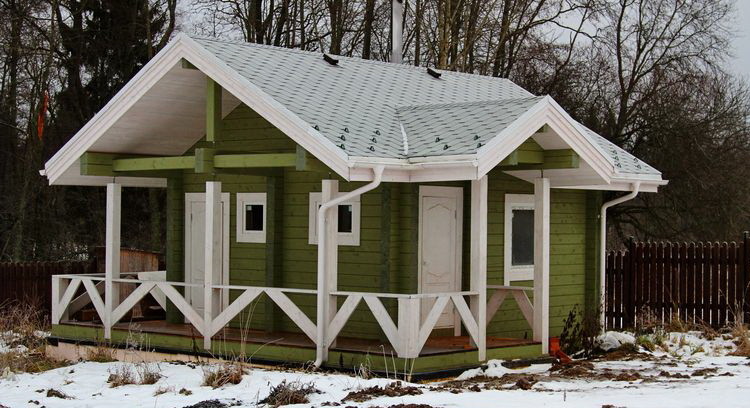

Будівництво стін з клеєного бруса

Проектування

Обов’язково продумайте і складіть план вашої лазні. Позначте необхідні приміщення: парну, душ, санвузол, кімната відпочинку, гардероб і т. д. Розрахуйте площу всій лазні і кожного приміщення окремо, зіставте значення з довжиною бруса, який ви плануєте придбати, щоб скоротити кількість обрізків. Обов’язково подумайте над типом кутового з’єднання і методом стикування бруса по довжині заздалегідь. Якщо бажаєте заощадити, плануйте каркасні, а не брусові внутрішні перегородки.

Зверніть увагу! Обов’язково доведеться зробити план разбрусовки, який ви передасте виробнику. За складеним планом на виробництві точно зроблять вирізи. Звичайно, в цілях економії можна зайнятися вирубкою самостійно, але високої точності і щільності з’єднання досягти буде дуже складно, а якщо будуть допущені помилки, то брус буде забраковано.

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Разбрусовка з маркуванням

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

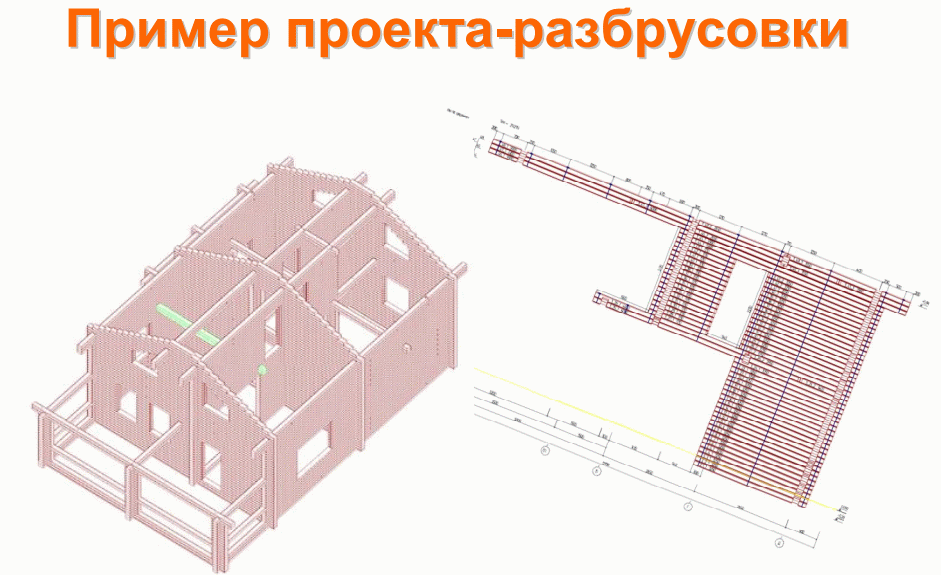

Приклад проекту разбрусовки

У кошторис увімкніть не тільки стіновий брус, але і лаги, а також дошки для підлоги, балки перекриття, крокви, дверні та віконні коробки з окосячкой, покрівельний матеріал.

Далі представлені три цікаві проекти, які можна побудувати без змін або внести корективи і створити власний варіант.

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Проект 1 — фасад

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Проект 1 — вигляд збоку

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Проект 1 — вигляд збоку

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Проект 1 — вигляд ззаду

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Проект 1 — візуалізація

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Проект 1 — візуалізація з іншого боку

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

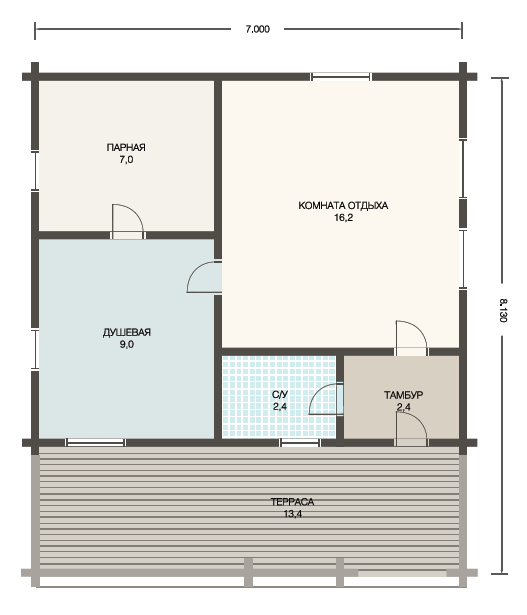

Проект 1 — план лазні


Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Проект 2 — вигляд зліва

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Проект 2 — вигляд зліва і частково фасад

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Проект 2 — фасад

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Проект 2 — фасад після обробки

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Проект 2 — план лазні

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Проект 3 — фасад

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Проект 3 — план лазні



Будівництво стін лазні з клеєного бруса. Покрокова інструкція

Невеликий відступ. У цьому пункті запропонована інструкція по збірці стін лазні з клеєного бруса, виготовленого під проект, тобто випадок, коли пронумеровані бруси з вже наявними вирубками з виробництва постачають на особистий ділянку.

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

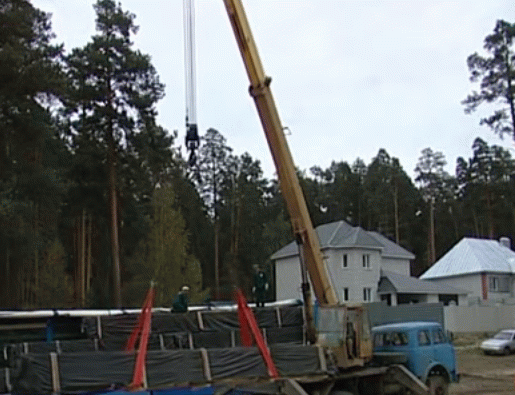

Вивантаження комплекту брусового будинку

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

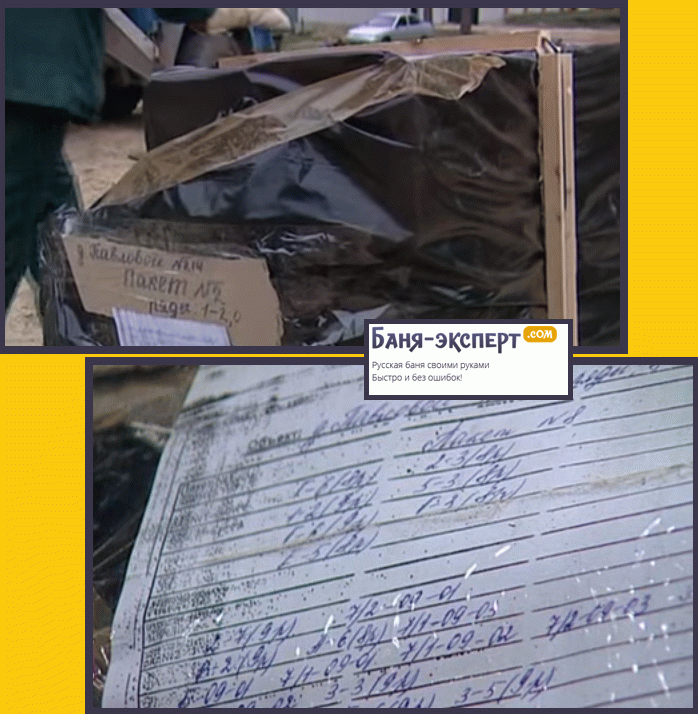

Комплекти поставляються в упаковках з прикріпленими этикутками з номенклатурою деталей

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Комплект поставки бруса супроводжується документацією

Далі будуть розглянуті можливі методики кутових з’єднань і правила використання утеплювачів згідно ГОСТ 30974-2002 «З’єднання кутові малоповерхових будівель».

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Порядок будівництва стін лазні з клеєного бруса

Крок перший. Виводимо «нуль». Рівнем виміряють горизонталь фундаменту, при необхідності вирівнюємо основу. Стіни лазні обов’язково повинні спиратися на ідеально рівну поверхню.

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

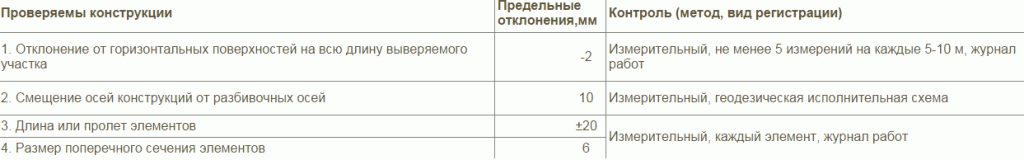

Перевірка горизонтальності і точності кутів

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

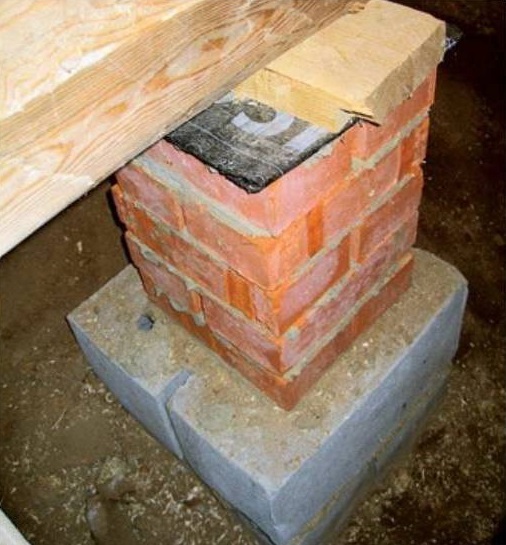

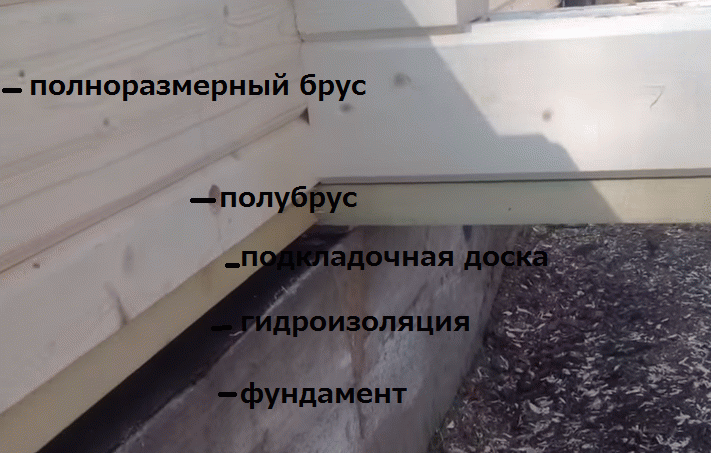

Вимоги до конструкції цоколя

Важлива рекомендація! Обов’язково проведіть гідроізоляцію фундаменту. Звичайною шваброю видаліть з поверхні фундаменту пил, пісок, бруд. Закріпіть мастикою два шари руберойду або розкачайте гідростеклоізол, тільки після цього починайте зведення стін. Конденсаційна волога не повинна просочуватися з фундаменту брус.

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

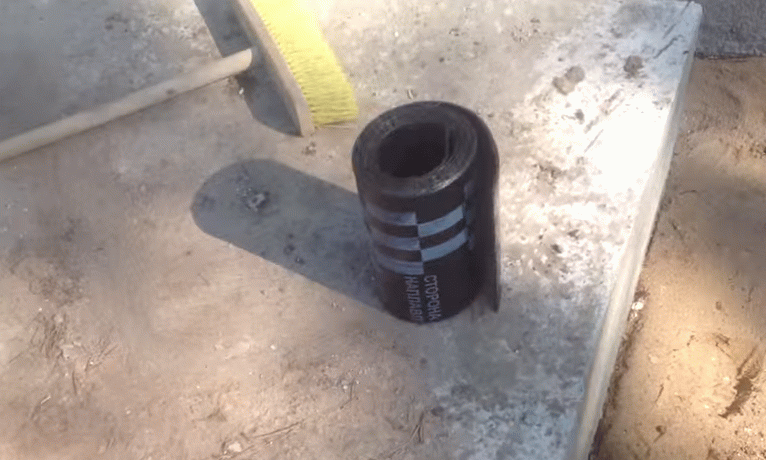

Поверхня фундаменту треба підмести шваброю

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Рулон гідроізоляції ріжемо бензопилою
Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

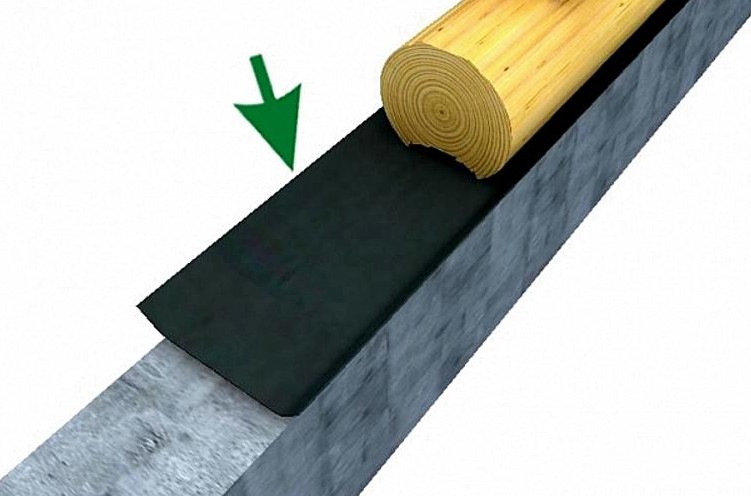

Схема укладання гідроізоляції

Крок другий. На укладаємо гідроізоляцію підкладкову дошку перерізом 200х60 мм, після чого закріплюємо її шпильками або анкерними болтами. Обов’язково перевіряємо точність кутів і горизонтальність укладених елементів.

Порядок закріплення бруса наступний:

  • укладаємо дошку на фундамент. Тимчасово фіксуємо по кутах двома-трьома цвяхами або саморізами;
    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

    Кутове з’єднання. Фіксація саморізами

    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

    З’єднання обв’язувальної дошки по довжині. Фіксація саморізами

    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

    Підкладкова дошка. З’єднання

  • высверливаем не менше двох отворів у кожному брусі через рівні відстані. Заглубляем свердло у фундамент на 5-10 див Використовуємо свердло діаметром 10 мм;
  • виймаємо цвяхи і саморізи, знімаємо дошку;
  • в кожен отвір вбиваємо дерев’яну пробку;
  • повертаємо дошку на місце;
  • вбиваємо в отвори шпильки або милицю, закручуємо гайки і контргайки.

Підкладкову дошку обробляємо вогнебіозахисні просоченням по всій поверхні і на торцях.

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

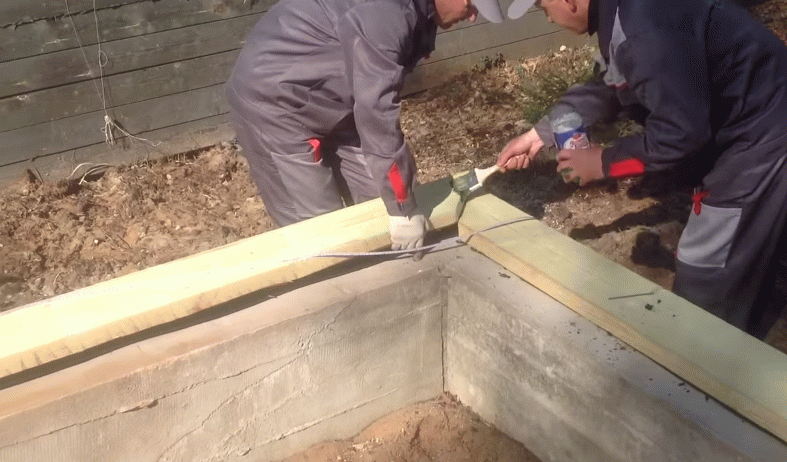

Торці обв’язувальної дошки антисептируют після підрізування

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

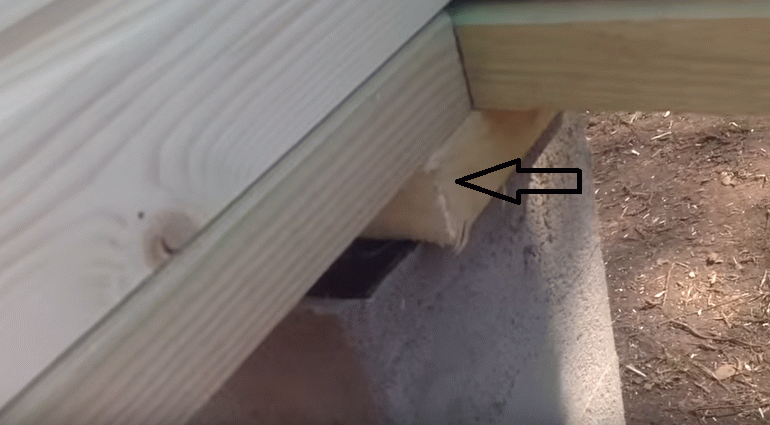

Стрілкою показана дощечка для вирівнювання обв’язувального бруса по горизонталі

Відео – Укладання обв’язки на стрічковий фундамент

Крок третій. Виробляємо збірку комплекту клеєних брусів. Збірка проводиться згідно разбрусовке, маркування деталей на кресленні відповідає етикеток на торцях комплектів поставленого бруса.

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Перший вінець колод

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

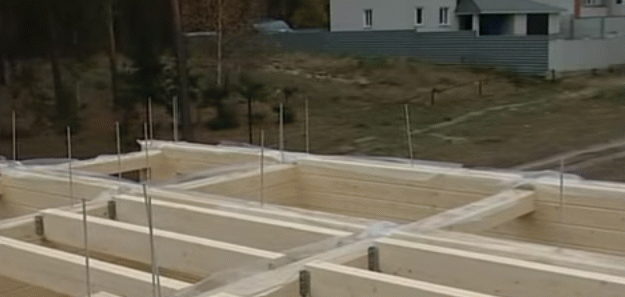

Перші вінці

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

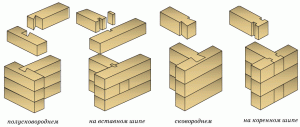

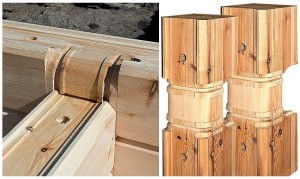

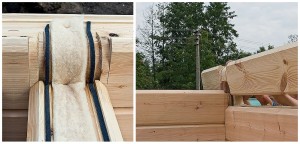

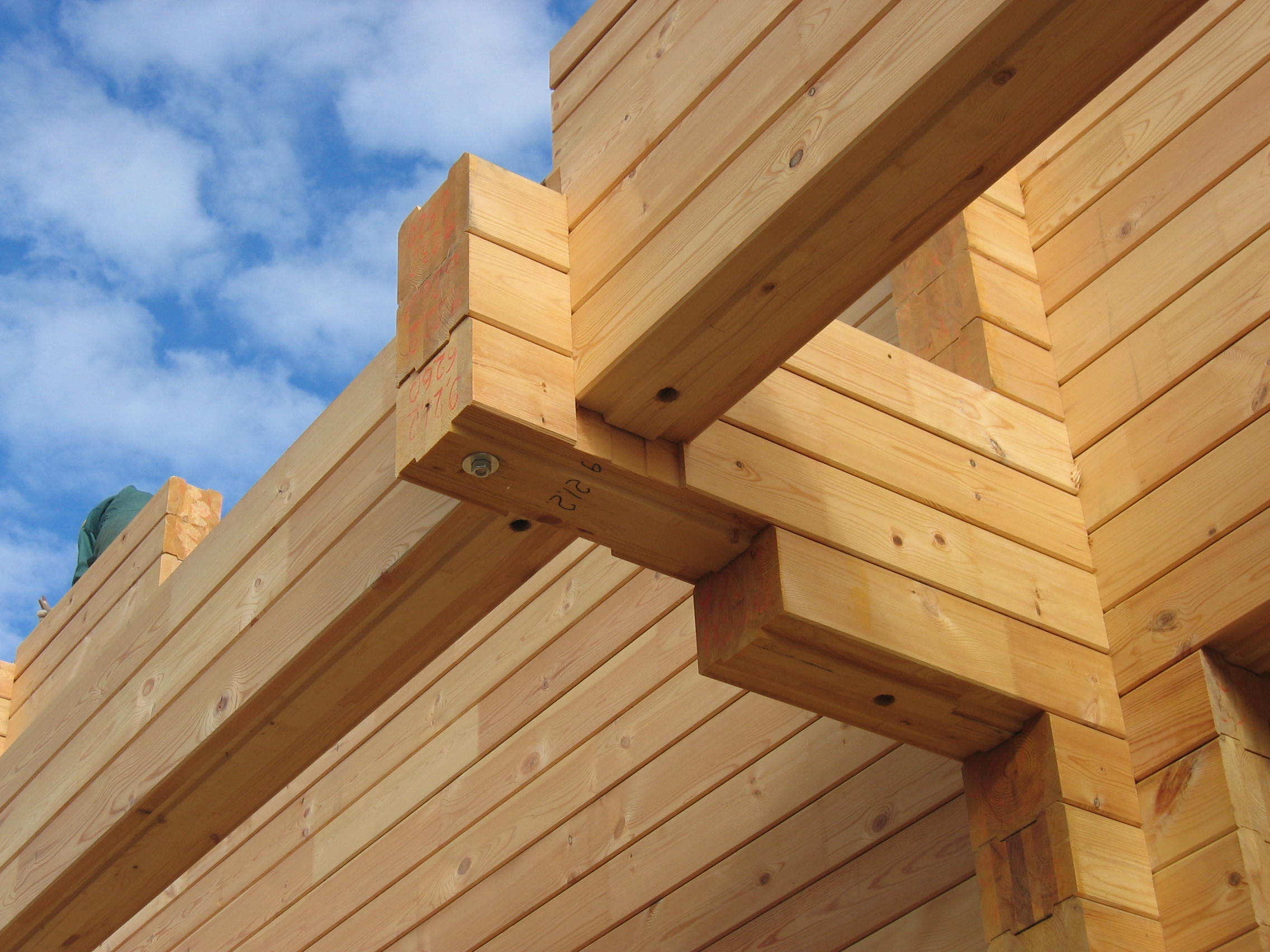

Приклад кутового з’єднання клеєного бруса

Відео — Укладання перших вінців, нагелі

Кожен брус має отвори, в які вставляються шпильки. Таким чином закріплюється кожний ряд по всій висоті стін.

Якщо отвори під шпильки і нагелі не зроблені на заводі, доведеться свердлити їх самостійно. Порядок наступний:

  • свердлимо отвори під шпильки і поглиблення (зверху і знизу) під гайки в підготовленому брусі. Величина поглиблень під гайки відповідає номеру вінця, наприклад, у перших двох вінцях поглиблення свердлимо на півсантиметра більше ніж розмір гайки, в наступних десяти вінцях поглиблення на 2,5 см більше, ніж розмір гайки, далі на кожен метр висоти стіни або на десять вінців додаємо ще 2 см;
    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

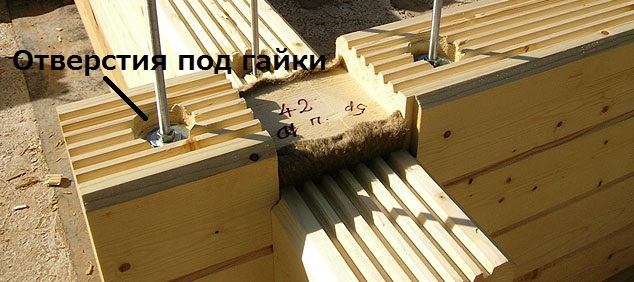

    Отвори під гайки

    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

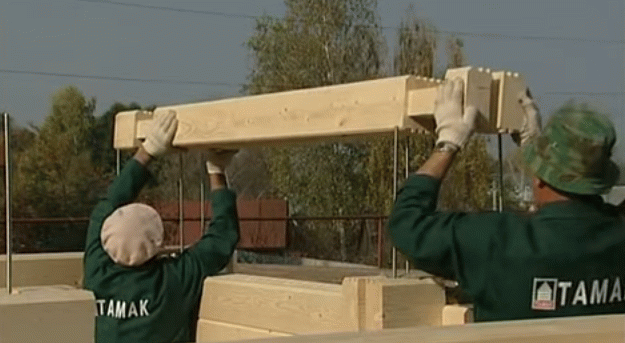

    На фото видно що фіксують шпильки і процес складання стін

  • розкачуємо утеплювач (правильний матеріал можна вибрати, вивчивши особливості профілів клеєного бруса, інформація запропонована нижче). У місцях, де будуть закручуватися гайки, вирізаємо в утеплювачі кружечки. Кріпимо утеплювач короткими скобами;
  • вставляємо гвинтові стрижні, обережно ставимо брус на місце, щоб уникнути перекосу по горизонталі;
  • надягаємо шайбу і закручуємо гайку. Зручно закручувати гайки дрилем-шуруповертом з гумовою насадкою, підносячи її край до гайки. Міцно затягуємо гайки ключем. Робимо контрольну перевірку горизонтальності (на замітку: замість металевої шпильки з гайкою можна використовувати пружинні компенсатори);

    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

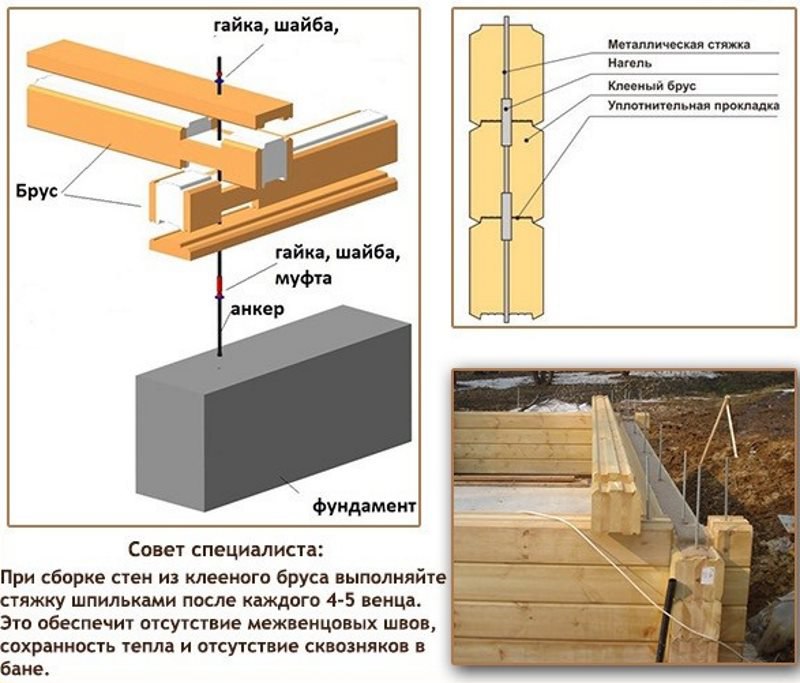

    Схема стягування вінців

  • під дерев’яні березові нагелі свердлимо отвори (зауважте, нагелі повинні бути розміщені у шаховому порядку на відстані не більше 200 см один від одного).
    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

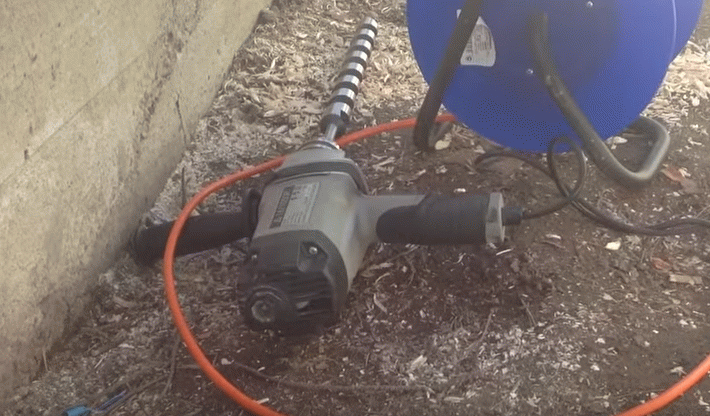

    Інструмент для свердління отворів під нагелі

    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

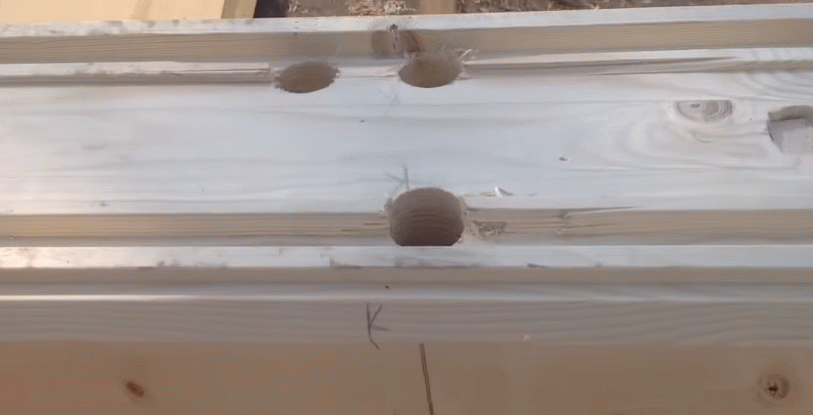

    Свердління отвори під нагелі

    Довжина нагеля дорівнює товщині бруса, помноженої на 1,5. Отвір під нагель ще на 2 см довший. Тобто, якщо товщина бруса 150 мм, отвір під нагель свердлиться на 227 мм. Для зручності можна ставити позначку на самому свердлі;

    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

    Кріплення колод нагелями

    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

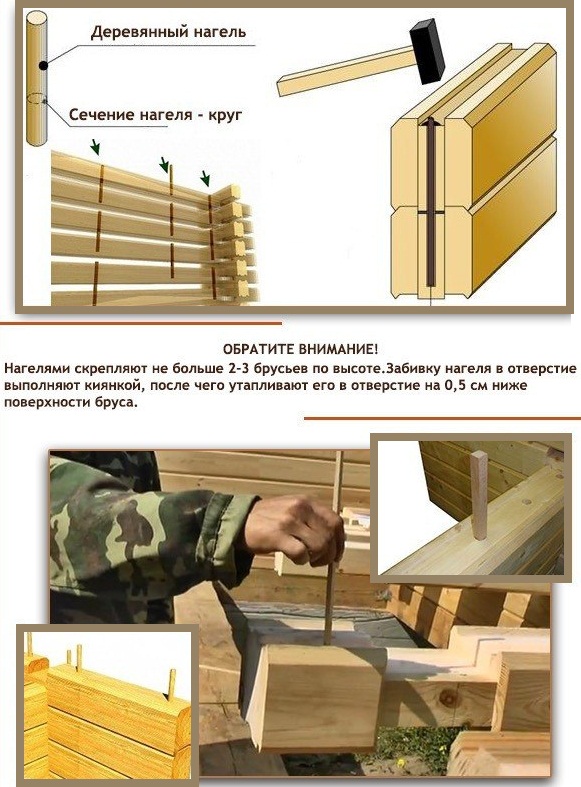

    Правила установки нагелів

  • вставляємо нагель в отвір, повністю забиваємо його киянкою. Беремо короткий шматочок нагеля і добиваємо вже забитий стрижень киянкою ще на півсантиметра.

    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

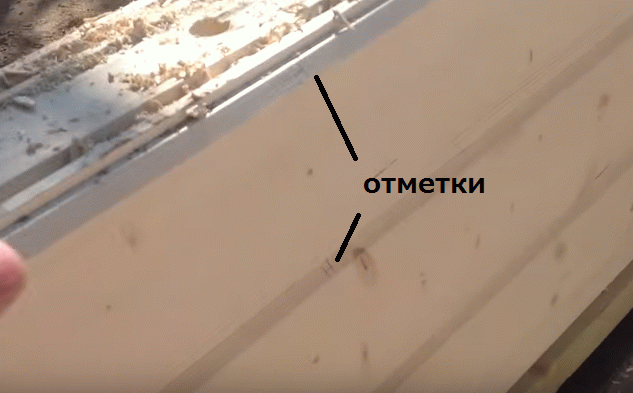

    Робіть помітки на брусі, які вкажуть, де знаходиться нагель

На замітку! Вже в процесі складання стін в брусах висвердлюються отвори і штроби для прокладання прихованої електропроводки. За высверленным штробах простягається металорукав діаметром 24 мм

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Кабель канали

Віконні і дверні прорізи можна випилювати після зведення стін або відразу підрізати брус по мірі укладання кожного ряду, але ці роботи виключаються при постачанні комплекту бруса «під проект». Роботи виконуються чітко за планом разбрусовки. Якщо віконні прорізи мають великі розміри, рекомендується бруси над отвором закріпити саморізами або металевими скобами, щоб виключити провисання.

Важливо! Для збереження геометрії і точності монтажу у великих отворах застосовується монтажний брус, який видаляється після завершення складання лазні.

Обов’язково накриваємо поверхня бруса плівкою в кінці кожного робочого дня, щоб запобігти намокання деревини.

Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

Брус накритий плівкою в кінці робочого дня

Відео — Підведення стін під дах, перекриття укладання

Крок четвертий. Покриваємо поверхню брусів антисептичну грунтом для деревини.

Крок п’ятий. Монтуємо підлоги в лазні. Розглянемо два способи.

  • До віденцям лазні кріпимо додаткові бруси, на які вкладаємо дошки підлоги. Попередньо під приміщеннями парної та мийної обладнаємо каналізацію зі зливними трапами або стік з ухилом у вигрібну яму або септик.

    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

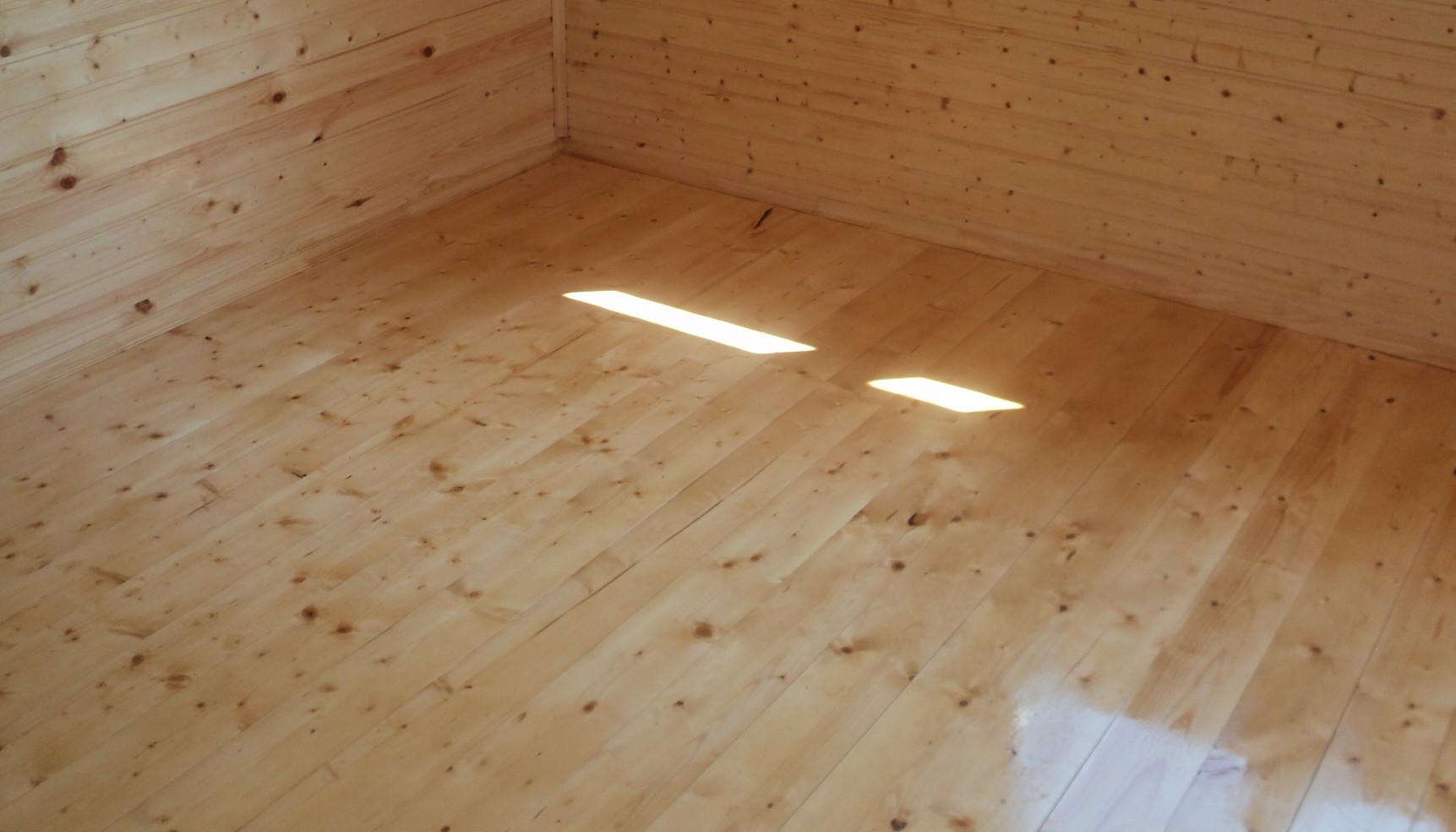

    Дощата підлога в лазні

  • Викопуємо ями круглого або квадратного перетину під опорні стовпчики, глибина до півметра, крок 70-80 див. Вирівнюємо дно кожної ями, підсипаємо щебінь і пісок, утрамбовуємо шари. Вибудовуємо опорні стовпчики з блоків (можна залити в опалубку армовані бетонні опори, які будуть підніматися на 10-15 см над ґрунтом, а на ці опори зробити укладання цегли до лінії чистового статі). Далі гидроизолируем кожен стовпчик, укладаємо балки, потім лаги підлоги, а на них дошки (чорнові, якщо буде проводитися утеплення або чистові, якщо підлога залишиться неутеплені).

    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

    Опорні стовпчики

  • Крок шостий. Облаштовуємо міжповерхове або стельове перекриття. Можна використовувати прості балки або клеєний брус.

    Закріпити балки можна двома способами:

    • перший – використовувати металеві кріпильні елементи;
    • другий – провести врубку бруса перекриття стіни лазні.

    Другий спосіб з’єднання надійніший, балки зможуть витримати більше навантаження, ніж при фіксації металевим кріпленням. Тому, вибирайте перший спосіб, якщо горище лазні буде неэксплуатируемым, і другий, якщо планується будівництво двоповерхової лазні.

    Також методом врубки кріпляться бруси для міжкімнатних перегородок.

    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

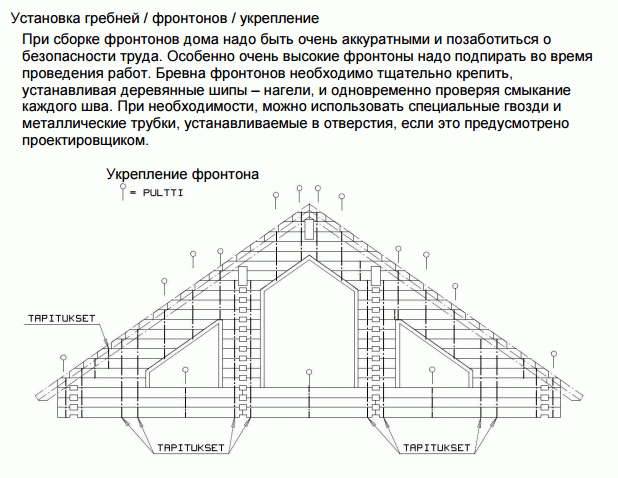

    Схема установки фронтону

    Відео — Будівництво стін з клеєного бруса

    Крок сьомий. Обробляємо підведені під дах стіни лазні, виконуємо машинне шліфування поверхні і торців брусів.

    Крок восьмий. «Консервуємо» торці брусів, використовуючи німецький препарат «Аидол» чи російський «Профилюкс» (лляне масло).

    Виконуємо фінішну обробку стін, наносимо на поверхню брусів лесуючий антисептик з льняним маслом марки «Тіккуріла» під назвою «Валтиколор-Сатин».

    Крок дев’ятий. Правила встановлення віконних і дверних блоків.

    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

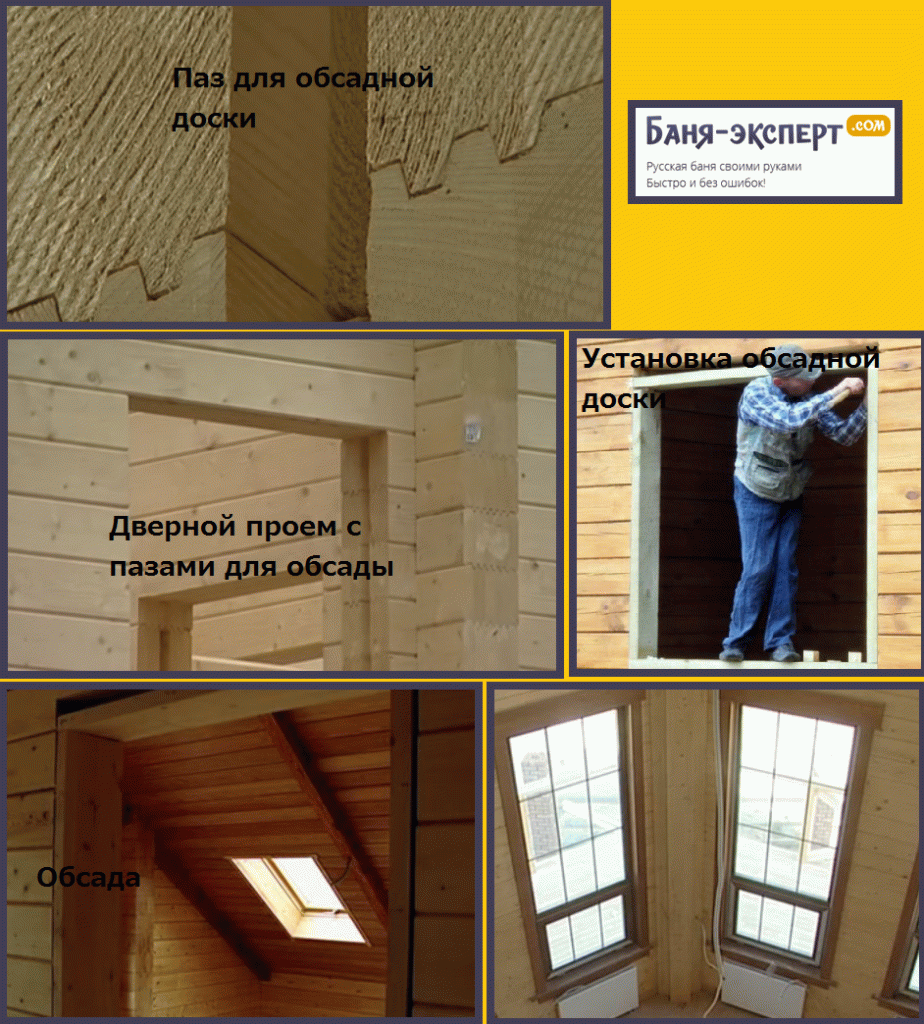

    Віконні і дверні блоки в лазні з клеєного бруса

    Для можливості установки вікон і дверей відразу після завершення будівництва лазні, віконні та дверні блоки кріпляться до обсадної дошці з ковзаючим кріпленням, яка, в свою чергу, вбудовується в паз на стіні. При усадці стін така конструкція захистить рами від деформування. Далі наличниками ховаються віконні, дверні та обсадні блоки.

    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

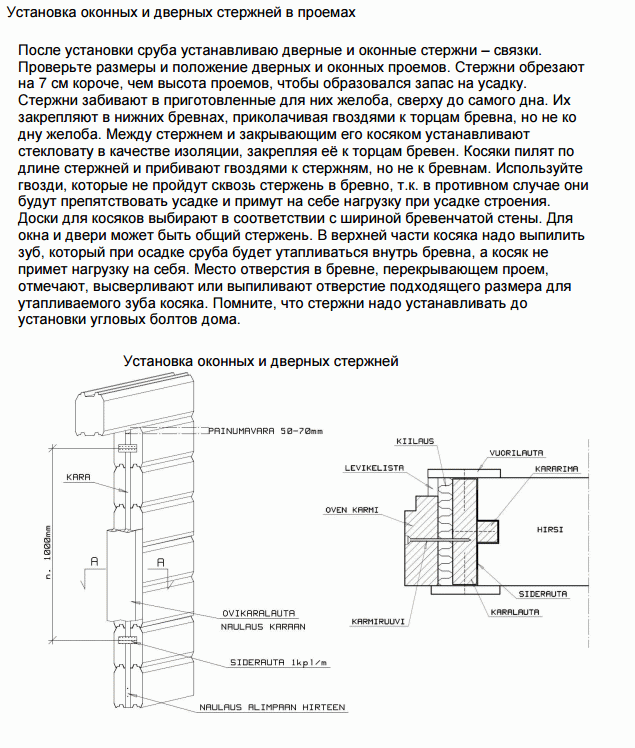

    Установка віконних і дверних стрижнів

    Таблиця. Типи з’єднань

    НаименованиеИллюстрацияОписание замкового соединенияОписание методу утеплення

    1. Фінська профіль круглими чашамиБудівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!
    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Сам профіль бруса має з’єднувальні шипи зверху і канавку під них же знизу. Між шипами є ступінчаста виїмка, яка по краях більш дрібна, а в середині більш глибока. Чаші вирубують напівкруглої формыДля утеплення використовується широка утеплювальна стрічка по центру, наприклад, PP-TERMO, і дві вузькі смужки ущільнювача з боків

    2. Фінська профіль з плоскими чашамиБудівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!
    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Профіль бруса не відрізняється від попереднього, але чашу вирубують плоскої для спрощення процесу і економії времениПрофиль з плоскими чашами утеплюють стрічкою тільки по центральній канавці або ущільнювачем (пінополіетиленом) тільки за крайнім канавкам над шипами

    3. Німецький профіль з плоскими чашами (односторонніми, двосторонніми або четырехсторонними)Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!
    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!
    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Для кутового з’єднання вирубуються чаші паралельно перерізу брусаУплотнение кутових з’єднань здійснюють герметиком або стрічковим утеплювачем, який розкачують без натяжки тільки в замках. Утеплювач фіксують степлером з короткими скобами. Можна використовувати ПСУЛ або льноджут. Безпосередньо вінці по своїй довжині не утеплюються, т. к. з’єднання шипів і пазів досить щільне і непродуваемое

    4. Профіль з зменшеною кількістю шипівБудівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Це профіль вітчизняного виробництва, схожий на німецький, але має максимум дві канавки під два шипаУтепление виробляється по одній або обом канавкам

    5. Австрійський або німецький профіль з кутовим з’єднанням «лабіринт»Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Запили для з’єднання виконуються тільки на верстатах підприємств. Забезпечується дуже щільне непродуваемое соединениеУплотнитель не використовується

    6. Німецький профіль, «тірольський замок»Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Розтин замку трапецієвидний, верхня та нижня площини утворюють «ластівчин хвіст», тобто знаходяться під уклономМожно використовувати ПСУЛ, вкладаючи його в прямокутний паз на бічних поверхнях лап

    7. З’єднання німецького профілю без залишку або «в лапу»Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Замок може підрізати під прямим кутом або зі скосом, як половина «ластівчиного хвоста»Замкове з’єднання ущільнюється джутом

    8. Т-образні зрощування всіх видів профілівБудівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Зарубки-пази виконуються в брусах несучих стін, а на брусах міжкімнатних перегородок прорубують шипИспользуется джутовий ущільнювач

    9. Еркерні з’єднання під кутом, відмінним від прямогоБудівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!
    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Зчіпка деталей здійснюється за рахунок вертикальних пазів і шиповВетровая захист низька, але утеплювач зазвичай не застосовується

    Відео – З’єднання кутів і бруса

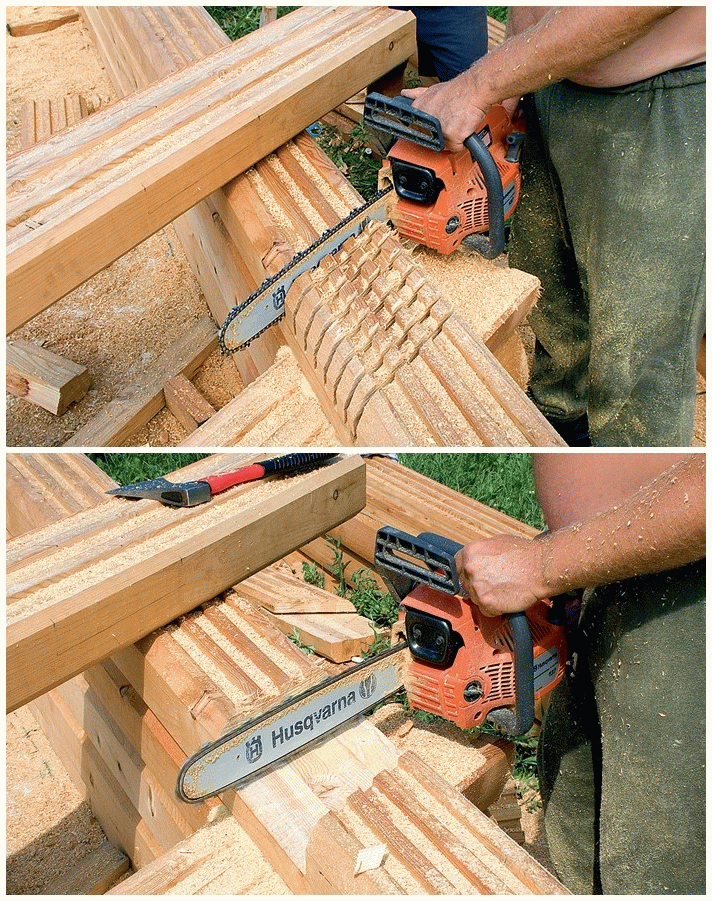

    Ручна вирубка чаш

    Ніякого непрофесійного спецобладнання для ручної вирубки не існує. Будівельник вибирає тип з’єднання, після чого бензопилою і сокирою виконує роботу.

    Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!Будівництво стін лазні з клеєного бруса своїми руками   покрокова інструкція!

    Різка чаш вручну

    Файл для скачування. З’єднання кутові дерев’яних брущатих і рублених малоповерхових будівель. Класифікація, конструкції, розміри

    Кутові з’єднання

    Читайте також:
    Види розсувних міжкімнатних дверей та їх вартість
    Сподобалася стаття? Поділитися з друзями:
    Корисні поради та відповіді на питання
